1 GSM入门基础

1． 网元的概念及其作用

GSM系统模型

1.1 GSM基本上可分为两部分：交换系统（SS）和基站系统（BSS）

（1）、交换系统（SS）

交换系统包括下列功能单元:

移动业务交换中心(MSC)

拜访位置寄存器(VLR)

归属位置寄存器(HLR)

鉴权中心(AUC)

设备识别寄存器(EIR)

入口移动交换中心(GMSC)

 MSC：一个MSC控制多个基站控制器，它控制移动用户自、至PSTN、ISDN、 2 PLMN、公用数据网的呼叫。移动汇接和网络入口功能都由MSC来实现。

A．控制通话的建立，监视和拆除。

B．计费和其它功能。

C.引入SSF和GPRS之后，MSC实现SSP的功能和GPRS的数据交换。

 VLR：是一个动态数据库，它包含了当前位于相应的MSC服务区的全部MS的有关信息（IMSI码和位置信息LAI，MS的状态）。VLR还包括当前的MSC中该MS的更为详细的位置信息。

 GMSC：与外界网络的联接的关口局。（GATE WAY－网关或门道交换局），提供CME20、PLMN网络与其它通信网间的链路。具有为呼叫查询、选接呼叫路由的功能。

 HLR：寄存用户的鉴约信息，如补充业务、鉴权参数，此外还有MS的位置信息（MS所在的MSC/VLR的指针）和IMSI，ISDN码等。

 AUC：与HLR相连，是向HLR提供出于安全原因而使用的鉴权参数和密钥。即三参数组。3 TRIPLET：Kc+RAND+SERS，在每次登记、呼叫建成立尝试、位置更新以及补充业务的激活、去活、删除之前均需要鉴权。

 EIR：用户侧的移动台包括两部分，一部分是用户识别卡（SIM），它寄存用户的签约信息。没有SIM卡，MS不能接入GSM网络，但是当用于紧急业务时除外。另一部分是用户设备（即话机，也可以使用另一个话机），这样为防失窃，系统配置了EIR，用来检验设备的合法性，可以禁止末经批准的话机设备使用。用户权与用户设备是分开的，用户设备只是一台有权收发信机，用户可以买卡租机，这也是一种新的业务。

三种名单：白名单---合法设备，包括已分配可参与运营的GSM各国的所有设备识别序列号码。

黑名单---非法设备，包括所有应禁用的设备识别码。

灰名单---故障设备，包括甩有故障的及未经型号认证的移动台设备，由网络运营者决定。

（2）、基站系统（BSS）

基站系统由以下两个部分组成

1）、基站控制器（BSC） 3 BSC控制一组基站，其任务是管理无线网络，即管理无线小区及其无线信道，并提供基站至MSC之间的接口。无线设备的操作和维护，移动台的业务过程。

2）、无线基站（RBS）

RBS用来提供移动台与系统的无线接口，主要由无线收发信机构成。处理在称作“蜂窝小区”（简称小区）范围内的话务，一个基站能控制一个或几个“小区”，移动通信的地理覆盖区是一个个小区组合而成的，由于在移动通信存在大量的基站，故需要对基站的小区进行编号，以便识别和管理。

1.2 网络接口与协议

（1）、Um 移动台与基站之间的接口。

（2）、A-bis 基站与BSC之间的接口。

（3）、A接口 BSC与MSC之间的接口。

（4）、B接口 MSC与VLR之间的接口。

（5）、C接口 MSC与HLR之间的接口。

（6）、D接口 HLR与VLR之间的接口。

（7）、E接口 MSC与MSC之间的接口。

（8）、F接口 MSC与EIR之间的接口。

（9）、G接口 VLR与VLR之间的接口。

1.3几个区域的基本概念

（1）、小区（CELL）：小区是交换机业务区的最小单元，它是基站的一个扇形天线所覆盖的区域。而一个基站覆盖的所有小区称为基本小区。一个BSC可以带512个小区。

（2）、位置区（LA）：若干个基本小区组成一个位置区。一个BSC可以有一个或多个位置区组成，一个位置区可以跨域一个或多个BSC，但只归属于一个MSC。用于广播寻呼消息以便找到某移动用户的寻呼区域。

（3）、MSC的服务区：由MSC所管辖的区域称为MSC服务区，它是由若干个位置 4 区组成，因此为便于识别管理，位置区也要进行编号。

（4）、公用陆地移动通信网（PLMN）：是指一家公司负责经营的移动通信业务区域，一般由若干个服务区（移动本地网）组成，由于网内存在若干个MSC，故MSC的服务区也应进行编号，以便识别和管理。

2． 移动通信的无线基本原理

2.1几种无线接入方式：

（1）、FDMA（FREQUENCE DIVIDE MULTIPLE ADRESS）：频分多址，在模拟蜂窝移动系统上就应用这种技术。

（2）、TDMA（TIME DIVIDE MULTIPLE ADRESS）：时分多址，目前的GSM数字移动移动系统应用于此种技术。具体是指：每一频带上有8个时隙，最多可有8个移动用户使用同一频带，因为它们使用不同的时隙。

（3）、CDMA（CODE DIVIDE MULTIPLE ADRESS）：码分多址。CDMA是以不同的代码序列实现通信的。以往的蜂窝系统对邻接小区必须提供不同的频率配置，而CDMA则可重复使用所有小区全部频谱，或者说所有小区使用同一无线信道传送不同的信息。其基本原理是使用一组正交的伪随机噪声序列（简称伪码），通过相关处理实现多客户共享频率的同时入网接续的功能。因此CDMA技术是最有效的频率复用技术。

GSM服务区

PLMN服务区

MSC/VLR 服务区

位置区

小区 5 2.2 GSM数字移动无线系统的分类：

（1）、GSM900,其技术参数：

频段：上行：（890～915）MHz，移动台发。

下行：（935～960）MHz，移动台收。

频带宽度：25 MHz。

上，下行频率间隔（双工间隔）：45 MHz。

载频间隔：200KHz

频点：25 MHz/200K Hz=125，共124个频点（频点0用于频段保护）。

通信方式：全双工

信道分配：每载频8个时隙，含8个全速率信道，16个半速率信道。

每个时隙信道速率：33.8 Kbit/s

信道总速率：270 Kbit/s

调制方式：GMSK（高斯滤波最小频移键控。），这是一种数字调制方式即要发送的信息是数字的。它可以是数据或数字化话音。该调制可以看作是一相位调制器。 载频相位的变化将随送入调制器的信息比特而定。在一个突发脉冲串的时间内，GMSK具有恒定包络调制的特性。为了在改变相位时仍得到平滑的曲线形状，基带信号经过高斯带通滤波器的滤波。采用GMSK方式能得到比普通MSK更窄的带宽，但这样做的代价是降低了对噪声的抵抗能力。

接入方式：TDMA。

话音编码：RPE-LPC 13Kbit/s规则脉冲激励线性预测编码。

分集接收：分集的方法有空间分集、频率分集、极化分集、角度分集时间分集和分量分极分集等多种，主要用于瑞利衰弱。

空间分集：即天线空间分集。利用两付接收天线，独立接收同一信号，当合成来自两付天线的信号时，衰弱的程度能被减小。三线间的距离应使两天线上信号之间的相关性很小。在GSM900

MHz频段，天线间距为4m～6m时，可得到6db左右的增益，效果最好。 6 跳频实质上是频率分集。

（2）、DCS1800

GSM900和DCS1800就是我们平常讲的双频网络，它们都是GSM标准。两个系统功能相同，主要是频率不同，GSM900工作在900MHZ，DCS1800工作在1800MHZ。

频段：上行：（1710～1785）MHz，移动台发。

下行：（1805～1880）MHz，移动台收。

频带宽度：75 MHz。

上，下行频率间隔：95 MHz。

载频间隔：200KHz

频点：75 MHz/200KHz=375，共374个频点。

2.3数字传输和信号处理

1、时分多址（TDMA）

每载频共分8个时隙，即为8个信道。

总信道数为124×8＝992个信道。

124个频点中包含了联通，邮电GSM和TACS。

在GSM中,无线路径上传输的是编码后的数字话音，与模拟话音不同，数字话音是不连续的信号，可采用时分的方式传送，所以，在GSM中，无线路径上采用的是时分多址(TDMA)方式。每一个载频上有8个时隙，每一个时隙相当于模拟系统中的一个信道，可提供一个移动台通话，最多可有8个移动用户使用同一频点，他们使用不同的时隙。

2、频率分组方案

原因：同一小区内的频点不能太近，否则邻频干扰大；另一方面，相邻小区的频率不能一样否则同频干扰大，所以这些频率必须合理安排，目前使用的分组方案有三个：

21/7——适用于TACS，复用因数大，同一区域的复用次数少。

12/4——适用于GSM的正常小区。

9/3——适用于GSM的微小区。

数字传输抗干扰能力强，所以可以缩短频率复用距离，提高频率利用率。 7 12/4——把所有频率分成12组，用于支持12个小区，这12个小区覆盖一定的区域，而其它区域将会再次使用这些频率，在一PLMN网络中将有很多同频小区，为区分这些小区而设置了一识别码BSIC。

4/12的分区方案如下图示：

A1 94 82 70 58 46 34

B1 93 81 69 57 45 33

C1 92 80 68 56 44 32

D1 91 79 67 55 43 31

A2 90 78 66 54 42 30

B2 89 77 65 53 41 29

C2 88 76 64 52 40 28

D2 87 75 63 51 39 27

A3 86 74 62 50 38 26

B3 85 73 61

49 37 25

C3 84 72 60 48 36 24

D3 83 71 59 47 35 23

D3D1C1B3B2C2B1A2D2A1C3A3D3D1C1B3B2C2B1A2D2A1C3A3D3D1C1B3B2C2B1A2D2A1C3A3D3D1C1B3B2C2B1A2D2A1C3A3D3D1C1B3B2C2B1A2D2A1C3A3同频小区

3、时间色散

在接收端，由于射频信号的反射作用，接收机接收到的信号是多种多样的，其中有的反射信号来自远离接收天线的物体，比直射的信号经过的路程长很多，因而形成相邻符号间的相互干扰。这种现象称为时间色散。在GSM系统中，比特速率为270Kbit/s，则每一比特时间为3.7us，也即是一比特对应1.1Km。

合集下载

GSM无线参数介绍

GSM无线参数介绍

GSM无线参数简介

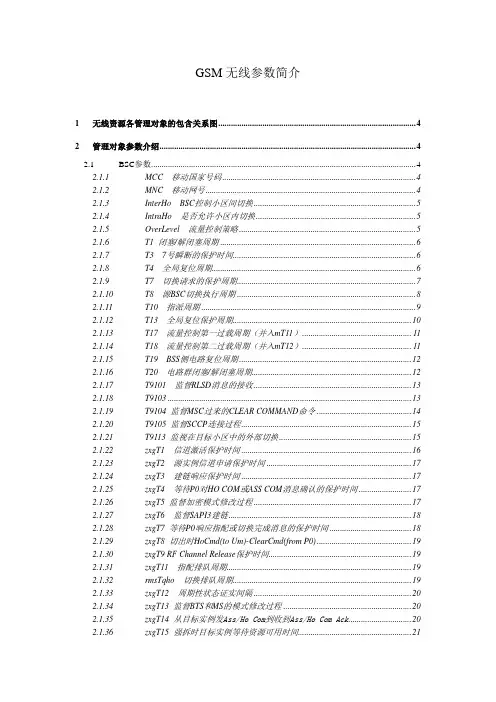

1 无线资源各管理对象的包含关系图 .............................................................................................. 4

2 管理对象参数介绍 .......................................................................................................................... 4

2.1 BSC参数............................................................................................................................. 4

2.1.1 MCC 移动国家号码 ............................................................................................ 4

2.1.2 MNC 移动网号 .................................................................................................... 4

2.1.3 InterHo BSC控制小区间切换 ............................................................................ 5

2.1.4 IntraHo 是否允许小区内切换 ............................................................................ 5

GSM

GSM

用GSM模块实现家居的智能控制

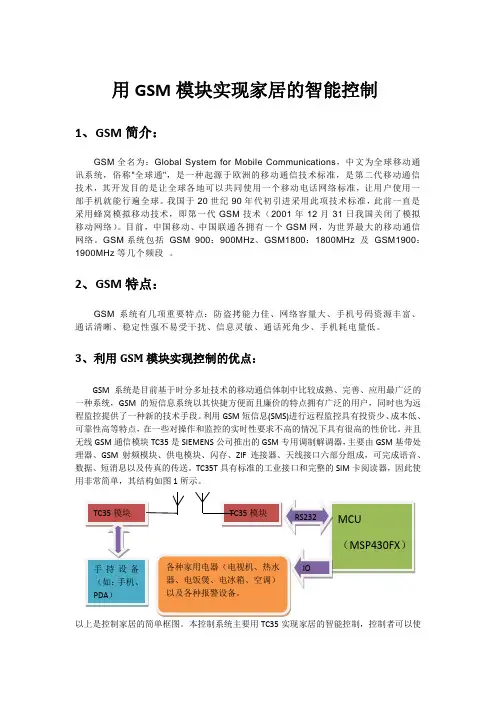

1、 GSM简介：

GSM全名为：Global System for Mobile Communications，中文为全球移动通讯系统，俗称"全球通"，是一种起源于欧洲的移动通信技术标准，是第二代移动通信技术，其开发目的是让全球各地可以共同使用一个移动电话网络标准，让用户使用一部手机就能行遍全球。我国于20世纪90年代初引进采用此项技术标准，此前一直是采用蜂窝模拟移动技术，即第一代GSM技术（2001年12月31日我国关闭了模拟移动网络）。目前，中国移动、中国联通各拥有一个GSM网，为世界最大的移动通信网络。GSM系统包括 GSM 900：900MHz、GSM1800：1800MHz 及 GSM1900：1900MHz等几个频段 。

2、 GSM特点：

GSM系统有几项重要特点：防盗拷能力佳、网络容量大、手机号码资源丰富、通话清晰、稳定性强不易受干扰、信息灵敏、通话死角少、手机耗电量低。

3、利用GSM模块实现控制的优点：

GSM系统是目前基于时分多址技术的移动通信体制中比较成熟、完善、应用最广泛的一种系统，GSM的短信息系统以其快捷方便而且廉价的特点拥有广泛的用户，同时也为远程监控提供了一种新的技术手段。利用GSM短信息(SMS)进行远程监控具有投资少、成本低、可靠性高等特点，在一些对操作和监控的实时性要求不高的情况下具有很高的性价比。并且无线GSM通信模块TC35是SIEMENS公司推出的GSM专用调制解调器，主要由GSM基带处理器、GSM射频模块、供电模块、闪存、ZIF连接器、天线接口六部分组成，可完成语音、数据、短消息以及传真的传送。TC35T具有标准的工业接口和完整的SIM卡阅读器，因此使用非常简单，其结构如图1所示。

以上是控制家居的简单框图。本控制系统主要用TC35实现家居的智能控制，控制者可以使TC35模块

手持设备（如：手机、PDA） TC35模块 MCU（MSP430FX） RS232

GSM 2

GSM 2

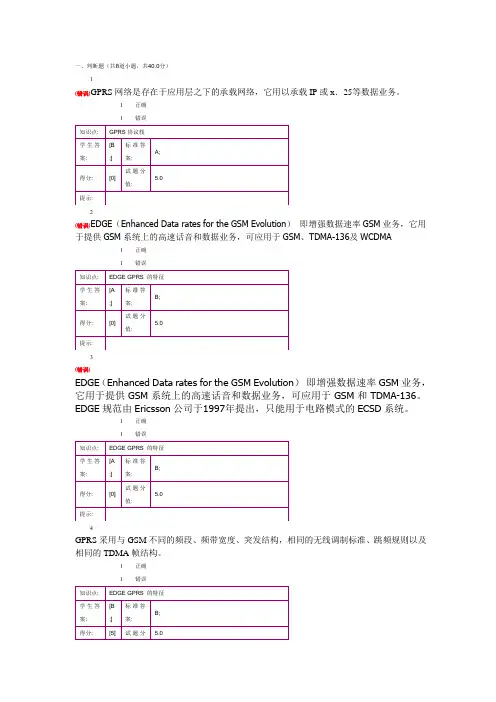

一、判断题（共8道小题，共40.0分）
