幕墙工程施工技术总结

建筑幕墙工程施工技术

1.建筑幕墙的预埋件制作与安装

1）预埋件制作的技术要求

（一）、平板形预埋件的加工要求

①锚板宜采用Q235级钢，锚筋应采用HPB35、HRB335或HRB400

级热轧钢筋，严禁使用冷加工钢筋

②预埋件都应采取有效的防腐处理。

（二）.预埋件安装的技术要求

①预埋件应在主体结构浇捣混凝土时按照设计要求的位置、规格

埋设。

②为保证预埋件与主体结构链接的可靠性，链接部位的主体结构

混凝土强度等级不应低于C20.

③防止预埋件在混凝土浇捣过程中产生位移

④幕墙与砌体结构链接时，宜在连接部位的主体结构上增设钢筋

混凝土或者钢结构梁、柱。轻质填充不应作幕墙的支承结构。

（三）.框支承（明框、隐框、半隐框）玻璃幕墙

1）框支承玻璃幕墙构件的制作

①、半隐框、隐框玻璃幕墙的玻璃板块制作是保证玻璃幕墙工程

质量的一项关键性的工作，而在注胶前对玻璃面板及铝框的清洁

工作又是关系到玻璃板块加工质量的一个重要工序。清洁工作应采用“两次擦”的工艺进行，玻璃面板和铝框清洁后应在1h内注

胶；注胶前在度污染时，应重新清洁。

②硅酮结构密封胶注胶前必须取得合格的相容性检验报告，必要

时应加涂底漆。不得使用过期的密封胶。

③玻璃板块应在洁净、通风的室内注胶。室内的环境温度、湿度

条件应符合结构胶产品的规定。要求室内洁净，温度应在15-30℃

之间，相对湿度在50%以上。

板块加工完成后，应在温度20℃、湿度50%以上的干净室内养护。

单组分硅酮结构密封胶固化时间一般需14-21d；双租分硅酮结构

密封胶一般需7-10d。

④玻璃板块制作时，应正确掌握玻璃朝向。单片镀膜玻璃的镀膜

面一般应朝向室内一侧，阳光控制镀膜中空玻璃的镀膜面应朝向

空气体层

2）框支承玻璃幕墙的安装

（1）立柱安装

铝合金立柱一般宜设计成受拉构件，上支承点宜用圆孔，下支承

点宜用长圆孔，形成吊挂受力状态。上、下立柱之间，闭口型材

可采用长度不小于250mm的芯柱连接，芯柱与立柱应紧密配合；

开口型材可采用等强型材机械连接。

·······

施工工艺

施工准备→测量放线→预埋件处理→连接角码安装→立柱安装→横梁安装→结构玻璃装配组件制作安装→清洁检查→竣工验收

施工方法

1施工准备

1.1材料准备：根据图纸及工程情况，编制详细的材料订货供应计划单。

1.2施工机具：对所用机具进行检测，确保其性能良好。

1.3人员准备：对技术工人进行技术培训、交底。

1.4技术准备：熟悉图纸，准备有关图集、质量验收标准和内业资料所用的表格。

2测量放线

2.1测量依据 测量放线是根据土建单位提供的中心线及标高点进行。幕墙设计一般是以建筑物的轴线为依据，玻璃幕墙的布置应与轴线取得一定的关系。所以必须对巳完工的土建结构进行测量。

2.2测量方法 建筑物外轮廓测量：根据土建标高基准线复测每一层预埋件标高中心线，据此线检查预埋件标高偏差，并作好记录；找出幕墙立柱与建筑轴线的关系，根据土建轴线测量立柱轴线，据此检查预埋件左右偏差，并作好记录。整理以上测量结果，确定幕墙立柱分隔的调整处理方案。 幕墙立柱外平面定位：根据设计图纸和土建结构误差确定幕墙立柱外平面轴线距建筑物外平面轴线的距离，在墙面顶部合适位置用钢琴线定出幕墙立柱外平面轴线。

幕墙立柱轴线定位：幕墙前后位置确定后，结合建筑物外轮廓测量结果，用钢琴线定出每条立柱的左右位置。每一定位轴线间的误差在本定位轴线间消化，误差在每个分格间分摊小于2mm。

幕墙立柱标高定位：确定每层立柱顶标高与楼层标高的关系，沿楼板外沿弹出墨线定出立柱顶标高线。

2.3测量工具经纬仪、水准仪（有时也用水平管）和线坠。

3预埋件偏差过大的修补

3.1预埋件安装

···．

·······

3.2质量要求 预埋件位置准确、埋设牢固。标高偏差不大于9mm，左右位移不大于20mm。

3.3预埋件偏差过大的修补办法 连接角码端部在钢板外无法焊接时，切短角码，增加焊缝长度；角码侧边无法焊接时，切去角码边缘，留出焊缝；预埋板两个方向偏差很大时，补钢板；预埋板凹入或倾斜过大时，补加垫板。

深圳市建设工程（综合楼、宿舍、食堂）幕墙工程技术总结

工程名称：深圳市人民警察学校建设工程（综合楼、宿舍、食堂）

建设单位：深圳市人民警察学校

设计单位：中国航天研究设计院深圳分院

施工单位： 深圳市光华中空玻璃工程有限公司

一、 工程概况

深圳市人民警察学校位于深圳市福田区侨香路与侨城东路交汇处，由深圳市人民警察学校建设，综合楼建筑面积为20655.03㎡，高48.25m，地下一层地面十层，框架结构。

二、干挂石材铝板（玻璃）幕墙工程材料要求

石材、铝板玻璃幕墙：根据设计要求，确定石材、玻璃的品种、颜色、花纹和尺寸规格，并严格控制、检查其抗折。抗拉及抗压强度，吸水率、耐冻融循环等性能。防水具有防水和耐老化性能。连接件与骨架固定的各种设计和安装所需要的连接件的质量要求。

三、施工工艺

石材铝板（玻璃）技术交底准备→挂线→骨架支架安装→上连接件→上贝栓→石板（玻璃）安装→调整固定→清理→灌缝→淋水试验。

石材准备：首先用比色法对石材的颜色进行挑选分类；安装在同一面的石材颜色一致，并根据设计尺寸和图纸要求，准备：清理石材的结构表面，同时进行吊直、找规矩，弹出垂直线和水平线。并根据设计图纸和实际需要弹出安装石材的位置线和分块线。

四、材料检验：

石材、铝板玻璃幕墙施工用料：石材面积约为11500㎡，铝板面积约为1200㎡，玻璃幕墙面积约为500㎡，由现场监理工程师现场抽样,分批次送检,，报告编号见幕墙报告清单

名称 编号

氟碳喷涂铝单板 1XC2009-00277

铝合金阳极氧化、着色型材 1XC2009-00225

方矩形管碳素结构钢力学性能 1QG2009-00228

方矩形管碳素结构钢力学性能 1QG2009-00594

方矩形管碳素结构钢力学性能 1QG2009-00595

方距形管碳素结构钢力学性能 1XG2008-00925

方矩形管碳素结构钢力学性能 1XG2008-00926

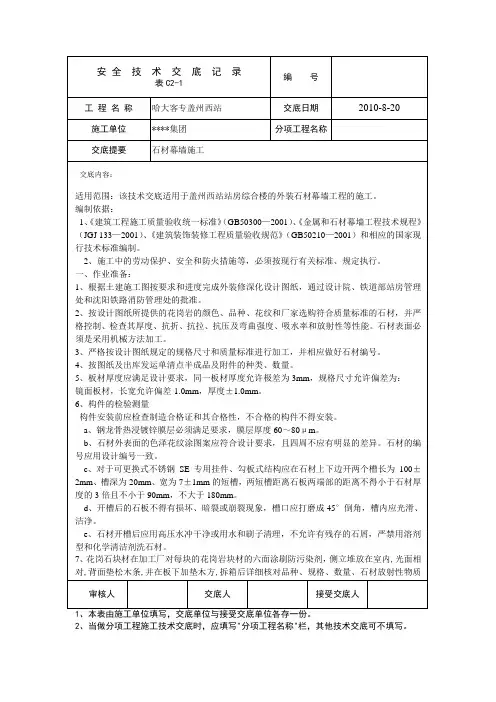

安 全 技 术 交 底 记 录

表C2-1 编 号

工 程 名 称 哈大客专盖州西站 交底日期 2010-8-20

施工单位 ****集团 分项工程名称

交底提要 石材幕墙施工

交底内容：

审核人 交底人 接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

适用范围：该技术交底适用于盖州西站站房综合楼的外装石材幕墙工程的施工。

编制依据：

1、《建筑工程施工质量验收统一标准》（GB50300—2001）、《金属和石材幕墙工程技术规程》（JGJ 133—2001）、《建筑装饰装修工程质量验收规范》（GB50210—2001）和相应的国家现行技术标准编制。

2、施工中的劳动保护、安全和防火措施等，必须按现行有关标准、规定执行。

一、作业准备：

1、根据土建施工图按要求和进度完成外装修深化设计图纸，通过设计院、铁道部站房管理处和沈阳铁路消防管理处的批准。

2、按设计图纸所提供的花岗岩的颜色、品种、花纹和厂家选购符合质量标准的石材，并严格控制、检查其厚度、抗折、抗拉、抗压及弯曲强度、吸水率和放射性等性能。石材表面必须是采用机械方法加工。

3、严格按设计图纸规定的规格尺寸和质量标准进行加工，并相应做好石材编号。

4、按图纸及出库发运单清点半成品及附件的种类、数量。

5、板材厚度应满足设计要求，同一板材厚度允许极差为3mm，规格尺寸允许偏差为：

镜面板材，长宽允许偏差-1.0mm，厚度±1.0mm。

6、构件的检验测量

构件安装前应检查制造合格证和其合格性，不合格的构件不得安装。

a、钢龙骨热浸镀锌膜层必须满足要求，膜层厚度60～80μm。

b、石材外表面的色泽花纹涂图案应符合设计要求，且四周不应有明显的差异。石材的编号应用设计编号一致。

c、对于可更换式不锈钢SE专用挂件、勾板式结构应在石材上下边开两个槽长为100±2mm、槽深为20mm、宽为7±1mm的短槽，两短槽距离石板两端部的距离不得小于石材厚度的3倍且不小于90mm，不大于180mm。
