文丘里流量计的首要特点

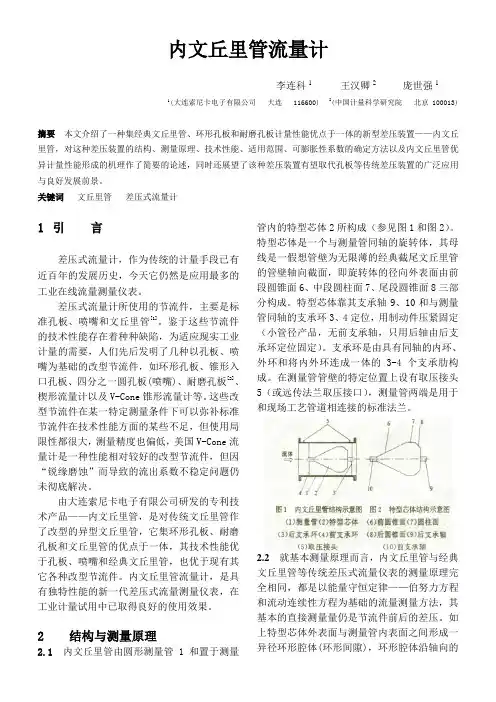

内文丘里管流量计

李连科1 王汉卿2 庞世强1

1(大连索尼卡电子有限公司 大连 116600) 2(中国计量科学研究院 北京 100013)

摘要 本文介绍了一种集经典文丘里管、环形孔板和耐磨孔板计量性能优点于一体的新型差压装置——内文丘里管，对这种差压装置的结构、测量原理、技术性能、适用范围、可膨胀性系数的确定方法以及内文丘里管优异计量性能形成的机理作了简要的论述，同时还展望了该种差压装置有望取代孔板等传统差压装置的广泛应用与良好发展前景。

关键词 文丘里管 差压式流量计

1 引 言

差压式流量计，作为传统的计量手段已有近百年的发展历史，今天它仍然是应用最多的工业在线流量测量仪表。

差压式流量计所使用的节流件，主要是标准孔板、喷嘴和文丘里管[1]。鉴于这些节流件的技术性能存在着种种缺陷，为适应现实工业计量的需要，人们先后发明了几种以孔板、喷嘴为基础的改型节流件，如环形孔板、锥形入口孔板、四分之一圆孔板(喷嘴)、耐磨孔板[2]、楔形流量计以及V-Cone锥形流量计等。这些改型节流件在某一特定测量条件下可以弥补标准节流件在技术性能方面的某些不足，但使用局限性都很大，测量精度也偏低，美国V-Cone流量计是一种性能相对较好的改型节流件，但因“锐缘磨蚀”而导致的流出系数不稳定问题仍未彻底解决。

由大连索尼卡电子有限公司研发的专利技术产品——内文丘里管，是对传统文丘里管作了改型的异型文丘里管，它集环形孔板、耐磨孔板和文丘里管的优点于一体，其技术性能优于孔板、喷嘴和经典文丘里管，也优于现有其它各种改型节流件。内文丘里管流量计，是具有独特性能的新一代差压式流量测量仪表，在工业计量试用中已取得良好的使用效果。

2 结构与测量原理

2.1 内文丘里管由圆形测量管1和置于测量管内的特型芯体2所构成（参见图1和图2）。特型芯体是一个与测量管同轴的旋转体，其母线是一假想管壁为无限薄的经典截尾文丘里管的管壁轴向截面，即旋转体的径向外表面由前段圆锥面6、中段圆柱面7、尾段圆锥面8三部分构成。特型芯体靠其支承轴9、10和与测量管同轴的支承环3、4定位，用制动件压紧固定（小管径产品，无前支承轴，只用后轴由后支承环定位固定）。支承环是由具有同轴的内环、外环和将内外环连成一体的3-4个支承肋构成。在测量管管壁的特定位置上设有取压接头5（或远传法兰取压接口），测量管两端是用于和现场工艺管道相连接的标准法兰。

文丘里流量计工作原理及公式

文丘里流量计是一种用于测量管道中流体流量的常用仪器，它的工作原理基于流体在不同管径处的压力变化。

咱先来说说文丘里流量计的结构。它主要由收缩段、喉管和扩散段三部分组成。收缩段就像是一个逐渐变窄的通道，流体从较宽的地方流进收缩段，速度就会逐渐加快。喉管呢，是整个流量计最窄的部分，这里流体的速度达到最快，压力也就降到了最低。然后经过扩散段，管径又逐渐变大，速度减慢，压力回升。

那它到底是怎么测量流量的呢？这就得提到伯努利方程啦。当流体稳定地流过文丘里流量计的时候，根据伯努利方程，流速和压力之间存在着一定的关系。在收缩段和喉管处，由于管径的变化，流速和压力也相应地发生变化。我们通过测量收缩段和喉管处的压力差，就能计算出流体的流量。

文丘里流量计的公式主要是基于这个原理推导出来的。具体来说，流量 Q 与压力差 ΔP 之间的关系可以表示为 Q = C × √(ΔP) ，其中 C 是一个与流量计的几何形状和流体性质有关的系数。

给您讲个我之前遇到的事儿吧。有一次，我们工厂的一个管道流量出现了问题，大家都很着急，不知道该怎么准确测量。我就想到了文丘里流量计，于是赶紧安装上进行测量。当时，大家都围在旁边，眼睛紧紧盯着仪表上的数值，心里都特别期待能找到问题的根源。我小心翼翼地调整着测量的位置，确保数据的准确性。当最终得出流量数据的时候，大家都松了一口气，因为终于找到了问题所在。

在实际应用中，文丘里流量计有很多优点。比如说，它的压力损失相对较小，对流体的干扰也比较小。而且，它的测量精度在一定范围内还是比较高的。不过，它也有一些局限性。比如说，对于一些粘性较大或者含有杂质较多的流体，测量效果可能就不太理想了。

总之，文丘里流量计在流体流量测量领域中发挥着重要的作用。通过了解它的工作原理和公式，我们能够更好地运用它来解决实际问题，确保生产和实验的顺利进行。希望通过我的介绍，您对文丘里流量计有了更清晰的认识！

四种常用流量计的优缺点

一、孔板流量计

孔板流量计是将标准孔板与多参量差压变送器(或差压变送、温度变送器及压力变送器)配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量。广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。

孔板流量计被广泛适用于煤炭、化工、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域，是发展工农业生产，节约能源，改进产品质量，提高经济效益和管理水平的重要工具在国民经济中占有重要的地位。在过程自动化仪表与装置中，流量仪表有两大功用：作为过程自动化控制系统的检测仪表和测量物料数量的总量表。

（一）优点：

1．标准节流件是全用的，并得到了国际标准组织的认可，无需实流校准，即可投用，在流量传感器中也是唯一的;

2．结构易于复制，简单、牢固、性能稳定可靠、价格低廉; 3．应用范围广，包括全部单相流体(液、气、蒸汽)、部分混相流，一般生产过程的管径、工作状态(温度、压力)皆可以测量;

4．检测件和差压显示仪表可分开不同厂家生产，便与专业化规模生产。

（二）缺点：

1．测量的重复性、精确度在流量传感器中属于中等水平，由于众多因素的影响错综复杂，精确度难于提高;

2．范围度窄，由于流量系数与雷诺数有关,一般范围度仅3∶1～4∶1;

3．有较长的直管段长度要求，一般难于满足。尤其对较大管径，问题更加突出;

4．压力损失大;

5．孔板以内孔锐角线来保证精度，因此传感器对腐蚀、磨损、结垢、脏污敏感，长期使用精度难以保证，需每年拆下强检一次;

6．采用法兰连接，易产生跑、冒、滴、漏问题，大大增加了维护工作量。

二、容积式流量计

容积式流量计，又称定排量流量计，简称PD流量计，在流量仪表中是精度最高的一类。它利用机械测量元件把流体连续不断地分割成单个已知的体积部分，根据测量室逐次重复地充满和排放该体积部分流体的次数来测量流体体积总量。

容积式流量计按其测量元件分类，可分为椭圆齿轮流量计、刮板流量计、双转子流量计、旋转活塞流量计、往复活塞流量计、圆盘流量计、液封转筒式流量计、湿式气量计及膜式气量计等。

文丘里流量计的特点及注意事项

文丘里流量计是一种利用差压原理测量流量的仪器，它的主要特点是具有高精度、高稳定性和广泛的应用范围。下面将介绍文丘里流量计的特点及注意事项。

一、特点

1. 高精度：文丘里流量计采用差压传感器测量流量，可以实现高精度测量。并且，它的测量范围宽，可适用于液体、气体和蒸汽等多种介质的流量测量。

2. 高稳定性：文丘里流量计采用先进的数字信号处理技术和自适应算法，能够自动修正流量计的误差，保证测量结果的稳定性和准确性。

3. 无需流量调节：文丘里流量计可以根据流量变化自动调节差压传感器的灵敏度，无需额外的流量调节装置。

4. 无耗能：文丘里流量计的差压传感器采用流体动力学设计，具有较小的压降和较高的测量灵敏度，不需要额外的能源供应。

5. 安装方便：文丘里流量计的安装简单方便，可以在水平或垂直管道中安装，不需要额外的支撑和导管。

6. 易于维护：文丘里流量计的结构简单，零部件少，易于维护和更换。

二、注意事项

1. 安装位置：文丘里流量计应安装在直管道上游，以确保稳定的流量条件。在安装过程中，还需考虑管道直径、流体密度、粘度和温度等因素。

2. 清洁环境：文丘里流量计应安装在清洁的环境中，避免沉积物、杂质等物质侵入管道和流量计，影响测量精度。

3. 避免振动：文丘里流量计应避免受到机械振动的影响，以确保稳定的测量结果。

4. 定期校准：文丘里流量计应定期进行校准，以确保测量结果的准确性和稳定性。

5. 避免过载：文丘里流量计的测量范围有限，应避免超过其测量范围，以避免过载损坏流量计。

6. 禁止反吹：文丘里流量计的差压传感器内部应避免反吹，以避免测量结果的误差。

7. 防止冻结：文丘里流量计应防止在低温环境下冻结，以避免对流量计的损坏。

文丘里流量计具有高精度、高稳定性、广泛的应用范围等特点，但在使用过程中需注意安装位置、清洁环境、避免振动、定期校准等问题，以确保测量结果的准确性和稳定性。
