文丘里流量计原理

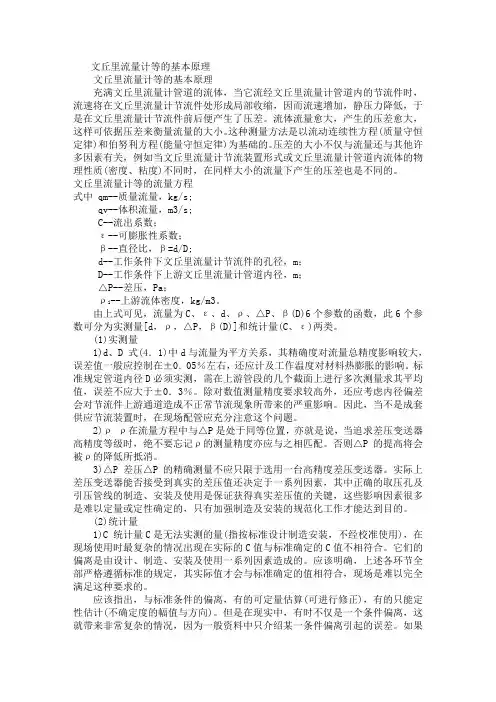

文丘里流量计等的基本原理

文丘里流量计等的基本原理

充满文丘里流量计管道的流体，当它流经文丘里流量计管道内的节流件时，流速将在文丘里流量计节流件处形成局部收缩，因而流速增加，静压力降低，于是在文丘里流量计节流件前后便产生了压差。流体流量愈大，产生的压差愈大，这样可依据压差来衡量流量的大小。这种测量方法是以流动连续性方程(质量守恒定律)和伯努利方程(能量守恒定律)为基础的。压差的大小不仅与流量还与其他许多因素有关，例如当文丘里流量计节流装置形式或文丘里流量计管道内流体的物理性质(密度、粘度)不同时，在同样大小的流量下产生的压差也是不同的。

文丘里流量计等的流量方程

式中 qm--质量流量，kg/s;

qv--体积流量，m3/s;

C--流出系数；

ε--可膨胀性系数；

β--直径比，β=d/D;

d--工作条件下文丘里流量计节流件的孔径，m；

D--工作条件下上游文丘里流量计管道内径，m；

△P--差压，Pa；

ρl--上游流体密度，kg/m3。

由上式可见，流量为C、ε、d、ρ、△P、β(D)6个参数的函数，此6个参数可分为实测量[d，ρ，△P，β(D)]和统计量(C、ε)两类。

(1)实测量

1)d、D 式(4．1)中d与流量为平方关系，其精确度对流量总精度影响较大，误差值一般应控制在±0．05％左右，还应计及工作温度对材料热膨胀的影响。标准规定管道内径D必须实测，需在上游管段的几个截面上进行多次测量求其平均值，误差不应大于±0．3％。除对数值测量精度要求较高外，还应考虑内径偏差会对节流件上游通道造成不正常节流现象所带来的严重影响。因此，当不是成套供应节流装置时，在现场配管应充分注意这个问题。

2)ρ ρ在流量方程中与△P是处于同等位置，亦就是说，当追求差压变送器高精度等级时，绝不要忘记ρ的测量精度亦应与之相匹配。否则△P的提高将会被ρ的降低所抵消。

文丘里管流量计测量原理

文丘里管是根据文丘里效应研制开发的一种节流式流

量传感器，是一种标准节流装置。文丘里管按结构分为标

准文丘里管和通用文丘里管。

标准（经典）文丘里管按其制造方法不同分为具有粗

铸收缩段的标准文丘里、具有机械加工收缩段的标准文丘

里、具有粗焊铁板收缩段的标准文丘里。

标准文丘里按国标GB/T2624-2006进行设计制造，按

国标JJG640-94进行检定。

通用文丘里系列流量传感器除了继承了标准文丘里管准确度高，重复性好，压损小，所需前直管

道短等优点，还具备自身装置小，防堵的优点。可用于两向流，混相流，低流速、大管径，异形管道

等复杂流量问题的测量。 充满管道的流体，当它流经管道内的节流件时，流速将在文丘里管喉颈处形成局部收缩，因而流

速增加，静压力降低，于是在节文丘里管喉颈前后便产生了压差。流体流量愈大，产生的压差愈大，

这样可依据压差来衡量流量的大小。这种测量方法是以流动连续性方程(质量守恒定律)和伯努利方程

(能量守恒定律)为基础的。 流量计算公式：

式中:qm ，qv——分别为质量流量（㎏/s）和体积流量

（m3/s）；

C——流出系数 ；

ε——可膨胀性系数；

d——节流件开孔直径，m；

β——直径比，β=d/D；

D——管道内径，m；

ρ1——被测流体密度，㎏/m3；

Δp——差压，Pa；

1. 标准（经典）文丘里管是按国标GB/T2624设计制造，按国标JJG640检定的标准节流装置，无需

标定。

2. 在标准节流装置中，它所要求的上、下游直管段最短，永久压力损失最小。

3. 性能稳定、可靠性高。

4. 计算准确、能耗小。

5. 可用于液体、气体、蒸汽及两相流等各种脏污介质。

6. 结构简单，易安装，维护方便。

7. 标准文丘里本体较长大约是管径的2～5倍。

ｈｔｔｐ：／／ｗｗｗ．０５２３ｙｈ．ｃｏｍ／ 公称直径： 50mm≤DN≤3000mm

粗铸收缩段：100mm≤DN≤1600mm

文丘里流量计原理

文丘里流量计是一种用于测量流体流量的仪器，它基于文丘里效应，通过测量电磁感应产生的电动势来实现流量的测量。文丘里效应是指当导体在磁场中运动时，会在其两侧产生电动势的现象。文丘里流量计利用这一效应，通过测量导体在流体中运动时产生的电动势来计算流体的流量。

文丘里流量计由传感器、转换器和显示器组成。传感器是文丘里流量计的核心部件，它包括一个磁场发生器和一个导体。磁场发生器产生一个均匀的磁场，当导体在流体中运动时，会在其两侧产生电动势。传感器将这个电动势信号传送给转换器，转换器会将电动势信号转换成标准的电信号，并传送给显示器进行显示和记录。

文丘里流量计的工作原理是基于洛伦兹力和文丘里效应。当导体在磁场中运动时，会受到洛伦兹力的作用，导致在导体两侧产生电动势。这个电动势与导体在流体中的速度成正比，因此可以通过测量电动势来计算流体的流速，进而计算流体的流量。

文丘里流量计具有测量精度高、稳定性好、抗干扰能力强等优点，因此在工业领域得到了广泛的应用。它可以用于测量各种液体和气体的流量，包括腐蚀性液体、污水、石油、化工原料等。由于其不受流体密度、粘度、温度等因素的影响，因此在工业生产中具有广泛的适用性。

总的来说，文丘里流量计是一种基于文丘里效应的流量测量仪器，通过测量导体在流体中运动时产生的电动势来实现流量的测量。它具有测量精度高、稳定性好、抗干扰能力强等优点，因此在工业领域得到了广泛的应用。希望本文对文丘里流量计的原理有所帮助。
