五金产品设计新趋势

产品结构设计

一.结构设计知识简述 二.压铸件设计 三.钣金件设计 四.塑胶件设计

一、结构设计知识简述 结构设计知识简述

随着电子技术的使用范围的推广，灯具的功能、体积、重量、动转可靠性以及对各种环境 的适应性等诸多问题被纳入到结构设计的范畴，使灯具的结构设计逐步成为一个多学科的综合 技术，未来的灯具在光学设计、热学设计、安全设计、机械设计与工艺设计的科学化程度将大 大提高，各种专业软件的算法已经应用到或是即将应用到配光设计技术、温度模拟分布、热流 模型的建立等方面，特别是灯具系统化设计的理论和技术，这些技术的应用使得纯机械技术和 工艺失去意义，现有的结构设计方法也面临着新的变革。 目前，灯具的结构设计大致包含以下内容： 1、整机组装结构设计 2、热设计 3、电磁兼容性设计 4、结构静力计算与动态参数设计 5、防腐蚀设计 6、连接设计 7、可靠性试验（可靠性设计） 综合上述，结构设计（灯具）现已包含着相当广泛的技术内容，其范围涉及到力学、机械 学、材料学、热学、电学、化学、光学、美学、环境学等，本讲义不想涉入到上述的具体内容 中去，而是配合上述过程问题讲述各种不同加工方式的结构的工艺性设计：压铸件工艺性设 计、钣金件工艺性设计、塑胶件工艺性设计等。

二、压铸件设计

1、术语和定语

流痕：指铸件表面与金属液流动方向一致且与金属基体颜色不一样的纹路。 冷隔：指铸件表面有与周边熔接不良的小块。 铬化：指铸件与铬酸溶液发生化学反应，在铸件表面形成一层薄的铬酸盐膜。 欠铸：指铸件成形不饱满。 网状毛刺：压铸件表面上有网状发丝一样凸起或凹陷的痕迹。 溢流口：指金属液冷却凝固时为补偿金属收缩所设置的穴。

2、铸件设计及工艺 、选材

铝合金压铸件的常用材料有:日本工业标准牌号ADC1,ADC3,ADC10,和ADC12;美国

工业标准牌号:A360和A380;我国标准:YL102,YL104,YL112和YL113，对于我司来讲， 压铸件的选材统一要求为ADC12，珠三角压铸厂商常用材料为 ADC10,ADC12和A380 . 以上几种材料的成份和力学性能见表<1>

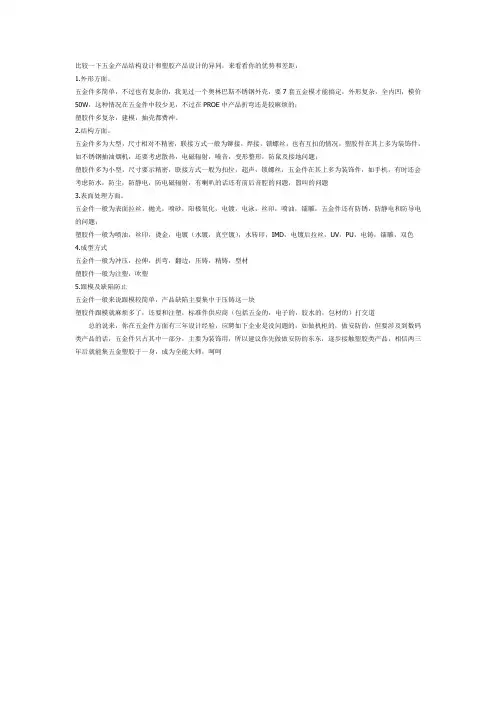

比较一下五金产品结构设计和塑胶产品设计的异同，来看看你的优势和差距：

1.外形方面。

五金件多简单，不过也有复杂的，我见过一个奥林巴斯不锈钢外壳，要7套五金模才能搞定，外形复杂，全内凹，模价50W，这种情况在五金件中较少见，不过在PROE中产品折弯还是较麻烦的；

塑胶件多复杂，建模，抽壳都费神。

2.结构方面。

五金件多为大型，尺寸相对不精密，联接方式一般为铆接，焊接，锁螺丝，也有互扣的情况，塑胶件在其上多为装饰件，如不锈钢抽油烟机，还要考虑散热，电磁辐射，噪音，变形整形，防鼠及接地问题；

塑胶件多为小型，尺寸要示精密，联接方式一般为扣位，超声，锁螺丝，五金件在其上多为装饰件，如手机，有时还会考虑防水，防尘，防静电，防电磁辐射，有喇叭的话还有前后音腔的问题，嚣叫的问题

3.表面处理方面。

五金件一般为表面拉丝，抛光，喷砂，阳极氧化，电镀，电泳，丝印，喷油，镭雕，五金件还有防锈，防静电和防导电的问题；

塑胶件一般为喷油，丝印，烫金，电镀（水镀，真空镀），水转印，IMD，电镀后拉丝，UV，PU，电铸，镭雕，双色

4.成型方式

五金件一般为冲压，拉伸，折弯，翻边，压铸，精铸，型材

塑胶件一般为注塑，吹塑

5.跟模及缺陷防止

五金件一般来说跟模较简单，产品缺陷主要集中于压铸这一块

塑胶件跟模就麻烦多了，还要和注塑，标准件供应商（包括五金的，电子的，胶水的，包材的）打交道

总的说来，你在五金件方面有三年设计经验，应聘如下企业是没问题的，如做机柜的，做安防的，但要涉及到数码类产品的话，五金件只占其中一部分，主要为装饰用，所以建议你先做做安防的东东，逐步接触塑胶类产品，相信两三年后就能集五金塑胶于一身，成为全能大师，呵呵

五金模具设计折弯成型的产品展开

一套模具开始设计的第一步是工艺的可行性，当产品确定可以通过模具进行冲压后，我们就要在第一时间内将我们手中的产品先进行展开，当然，有的产品本身就是一个平面的，所以不需要展开，而大多数的冲压产品都会或多或少的存在一些折弯成型或者拉深等动作，那么这是我们就要对产品认真进行分析，然后将产品中的折弯或者拉深展开成一个平面的图形来实现先下料再成型。

先看90°角的折弯展开，如下图：

非90°角的折弯展开，如下图：

带圆角折弯的展开，如下图：

圆弧展开的计算，如下图：

折Z字型成型的展开，这里分为一次成型与两次成型，很明显，一次成型需要的材料要少一些，如下图：

其实折弯成型展开的计算还是比较容易的，像一些不规则的拉深的展开计算才是比较难的，有的模具往往要通过多次试作才能确定最终的产品外形尺寸。

龙源期刊网

浅谈现代科技下的文创产品设计新趋势

作者：宋逸航

来源：《科学导报·学术》2020年第35期

摘; 要：如今，现代社会科技发展飞速，生活中逐渐产生了科学技术与文化创意产品设计这两个名词。文化创意和科学技术成为了现代社会的发展方向，若把两者相融合，社会中就会出现众多的创意创新的产品，他们不仅会给社会带来效益，也会使人们的生活变得越来越好。本文主要探索科技与文创两者之间融合发展的新趋势，分析产品未来发展的潜力和价值。

关鍵词：科学技术、文化创意、融合、价值

一、概述

1.科学技术

任何产品的设计与产出都离不开科学技术，大到飞机轮船，小到一个杯子，都需要使用科学技术才能实现，科技对于设计来说影响是巨大的，可以把科技比作实践，把设计比作思维。没有实践，思维便成了纸上谈兵;没有思维，实践将会变得枯燥无比，两者必须互相联系、互相影响，不可分割。

随着20世纪初工业革命的到来，科学技术发展迅速，各种设计思想先后涌出，准确的说应该是科学技术打开了设计的大门，之后在社会中便涌现出众多出色的设计。事实便是如此，科学技术的进步，会对我们生活中的产品产生一定的促进作用，而且不断地改变我们的生活方式。在都市生活中，没有人想到过交通工具和建筑的发展会如此迅速，它让人们的生活变得更加便利和舒适。例如：西门子电梯的创造，带来了摩天大楼的设计;福特生产线的创造，令汽车变成了群众的消费品，从而使中产阶级分散到城外，进而改变城市规划与布局。

2.文化创意产品设计

“文创”这一词是近年来被大众关注率较高的词汇。我国在近些年就提出了要着力发展文化创意产业，文化创意产业主要包括产品、环艺、服装、软件等多个方面的创意群体，所以说文化创意产业是最具有渗透力的。

科技能够赋予产品的外观，文化则能够给予产品灵魂，只有把科技与文化相结合，才能创造出既实用又具有内涵审美性的产品，同时，文化创意产品设计还要满足六个要求： 龙源期刊网
