高压线防护施工安全措施

高压线防护措施

在塔吊回转半径范围内，有高压线以及电视电话等架空线路的存在，故需要搭设防护架，施工方法如下：

1.编制依据

1.1主要规范、规程：

序

号 规范、规程名称

1 施工现场临时用电安全技术规范

2 建筑施工高处作业安全技术规范

3 建筑施工安全检查标准

4 《建设工程施工现场供电用电安全规范》

2.设计思路

2.1防护目的

2.1.1防止建筑物顶部由于人员操作失误材料从西侧下落时击伤高压线及变压器。

2.1.2塔吊吊物时，防止被吊物水平方向冲击高压线及变压器。

2.1.3塔吊吊物时，防止被吊物通过高压线上空意外脱钩，被吊物从上方击伤高压线及变压器。

2.3防护时间

防护架定于塔吊投入使用之前搭设及验收完成，工程结束竣工后拆除。

3.防护措施

3.1 现场支搭木质防护架防护高压线与变压器，防护架顶部满铺5cm厚木板，模板下部防止落物从上方击伤高压线与变压器。立面防护采用密目网。

3.2 变压器立面防护采用密目网完全包围。 3.3 变压器上方防砸板上铺塑料布，防止雨水淋到变压器裸露部分导致连电。定期检查塑料布的情况，发现破损或老化及时更换。

3.4 防护架顶部间距5m交错设置彩旗和36v低压彩灯，起警示作用。

4.防护架体系说明

4.1防护架高压线处采用木质三排单立杆搭设。变压器防护，根据高压线及变压器高度采用台阶式防护三排立杆。

4.2构造要求和搭设、拆除要点

4.2.1杆件连接和绑扎方法

杆件绑扎用双股8号铅丝，杆件垂直相交时采用平插十字扣(见下图)，平插扣不易松动、横杆的沉降量小，效果较好。绑扎时拧紧适度，既不让杆件松动，又不使铅丝受伤或绞断，绑扎紧固后将绑扎铅丝砸近杆件。铅丝下料长度根据所绑杆子粗细而定。

平插十字扣

杆件搭接接长采用顺扣绑扎(见下图)，搭接长度不小于1.5m并大于步距和跨度，绑扎不少于3道，间距不小于0．6m。杆件斜交时可采用斜十字扣绑扎(见下图)。 顺扣

施工现场杉木杆高压线防护施工方案(附图)

高压线防护施工方案

一、工程概况：

本高压线区域范围：宽度10m，高度20m，长度250m，为保证施工安全，需对此范围内的高压线进行架设杉木架体防护。二、施工准备

1、技术准备：搭设脚手架之前，勘察作业现场，全面熟悉现场情况，做好防护架子搭设的安全施工组织工作；脚手架作业人员要经过相应安全、技术培训，操作人员经考试合格持证上岗，严格贯彻执行脚手架支搭工艺标准及操作规程，确保脚手架安全。对操作人员做好安全技术交底，确保安全施工。

2、物资准备

（1）杉木杆

1）立杆：小头直径不小于70mm，大头直径不大于180mm，长度不小于6m。

2）大横杆：杉杆小头直径不小于70mm,长度不小于6m。

3）小横杆：杉杆小头直径不小于60mm，硬木杆如柞木、水曲柳小头直径不小于60mm，长度为2.1～2.3m。 4）斜撑、剪刀撑、抛撑等斜杆，小头直径不小于70mm，长度不小于6m。

（2）木脚手板：所使用的木脚手板采用杉木板和落叶松板，板厚不小50mm，板宽为200～250mm，板长3～6m。在距防护架两端80mm处，用10号铁丝加两道紧箍，防止端板劈裂。

（3）镀锌铁丝：本方案木脚手架使用的的绑扎材料主要采用8号镀锌铁丝，直径为3.5mm，抗拉强度为1000N/mm2；镀锌铁丝使用时不允许用火烧，次品和锈蚀严重的镀锌铁丝不得使用。

（4）附件：警告标示牌按标准规范采取现场制作或购买成品。三、施工要求：

1、根据现场实际情况，立杆横距为1.5m，纵距为1.5m，水平杆步距为1.5m，第一步扫地杆距地0.2米，架体防护应高出高压线1.2米。

2、防护架每隔6米设抛撑一根，抛撑必须与空中牢固连接。同时遇电杆处防护架与电杆进行连接，以保征防护架的稳定。

3、所有防护架立杆和抛撑杆埋入地下1米,以保证其下部牢固,基底夯实不下沉。 4、搭、拆高压线防护架子平安施工要点

1、搭设护线架子施工程序：

知识创造未来

1

高压线安全防护施工方案

高压线安全防护施工方案包括以下措施：

1. 了解高压线的位置和电压：在进行施工前，需要详细了解高压线的位置和电压，并且要确保所有工作人员都知晓这些信息。

2. 制定详细的施工计划：在施工前制定详细的施工计划，包括工作流程、风险评估等。确保每个环节都按照计划进行，尽量减少对高压线的干扰。

3. 建立安全警戒区：在高压线附近建立安全警戒区，禁止任何非必要人员进入，以确保工作区域的安全。

4. 标记高压线位置：在地面和施工现场明显位置标出高压线的位置，避免误触或误碰。 知识创造未来

2

5. 使用防护装备：为所有工作人员提供必要的防护装备，包括绝缘手套、绝缘鞋、绝缘护目镜等，以减少电击等意外风险。

6. 确保设备绝缘性能：所有施工设备和工具应具备良好的绝缘性能，以避免电流传导和电击的风险。

7. 建立安全沟通机制：确保施工现场的工作人员之间能够进行有效的沟通，并设立应急救援措施，以应对突发事故。

8. 监控和检测：在施工现场设置实时监控设备和检测装置，以监测高压线的状态和安全情况。

知识创造未来

3

9. 培训和教育：对所有参与高压线施工的人员进行必要的培训和教育，包括高压线的危害、安全措施等内容，提高工作人员的安全意识。

10. 随时与电力公司保持联系：与电力公司保持密切联系，及时获取相关安全标准和操作指导，确保施工符合规范和要求。

重要提示：上述措施仅供参考，请根据具体情况和法律规定制定相关方案。在施工前务必与电力公司或专业人士进行沟通和咨询，以确保施工的安全性和合法性。

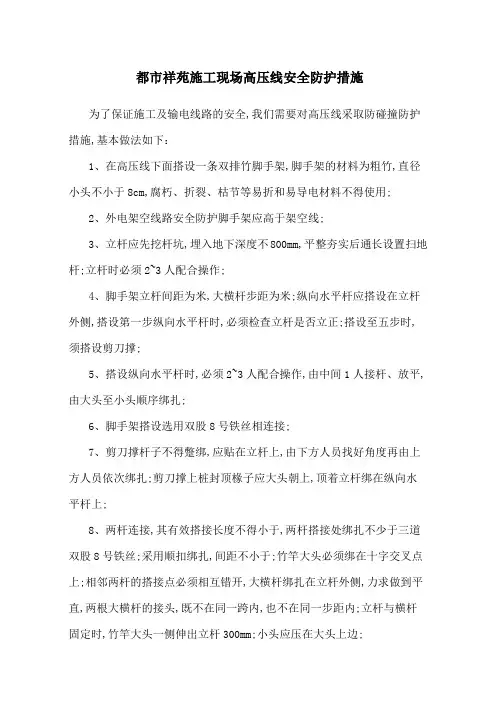

都市祥苑施工现场高压线安全防护措施

为了保证施工及输电线路的安全,我们需要对高压线采取防碰撞防护措施,基本做法如下：

1、在高压线下面搭设一条双排竹脚手架,脚手架的材料为粗竹,直径小头不小于8cm,腐朽、折裂、枯节等易折和易导电材料不得使用;

2、外电架空线路安全防护脚手架应高于架空线;

3、立杆应先挖杆坑,埋入地下深度不800mm,平整夯实后通长设置扫地杆;立杆时必须2~3人配合操作;

4、脚手架立杆间距为米,大横杆步距为米;纵向水平杆应搭设在立杆外侧,搭设第一步纵向水平杆时,必须检查立杆是否立正;搭设至五步时,须搭设剪刀撑;

5、搭设纵向水平杆时,必须2~3人配合操作,由中间1人接杆、放平,由大头至小头顺序绑扎;

6、脚手架搭设选用双股8号铁丝相连接;

7、剪刀撑杆子不得蹩绑,应贴在立杆上,由下方人员找好角度再由上方人员依次绑扎;剪刀撑上桩封顶椽子应大头朝上,顶着立杆绑在纵向水平杆上;

8、两杆连接,其有效搭接长度不得小于,两杆搭接处绑扎不少于三道双股8号铁丝;采用顺扣绑扎,间距不小于;竹竿大头必须绑在十字交叉点上;相邻两杆的搭接点必须相互错开,大横杆绑扎在立杆外侧,力求做到平直,两根大横杆的接头,既不在同一跨内,也不在同一步距内;立杆与横杆固定时,竹竿大头一侧伸出立杆300mm;小头应压在大头上边; 9、为了使接长后的立杆重心在一条垂直线上,接头的方向应相互错开,如果第一个接头在左侧,第二个接头放在右侧,第三个接头又要放在左侧,依此类推;而且应大头朝下,小头朝上,上下垂直,保持重心平衡;如果杆子不直,将其弯曲部分面向架子的纵向上方,不要弯向里面或外边;大横杆绑扎在立杆外侧,力求做到平直；

2

10、递杆拔杆上下、左右操作人员应协调配合,拔杆人员应注意不碰撞上方人员和已绑好的杆子,下方递杆人员应在上方人员中接住杆子呼应后,方可松手;

11、遇到两根交叉必须绑扣,绑扎材料,可用扎绑绳;如使用铅丝严禁碰触外电架空线;铅丝扣不得过松、过紧,应使4根8号铅丝敷实均匀受力,采用平插十字扣绑扎方式,拧扣以一扣半为宜,铅丝绑扎要牢固;并将铅丝末端弯贴在竹竿外皮,不得外翘;外漏出铅丝用绝缘胶布包住,防止触电和传电等危险事故;
