高压线安全防护施工方案

施工组织设计（施工方案）报审表

工程名称 海晟（2014XP04地块）3号楼 施工单位 福建省兴岩建设集团

有限公司

编制单位 现报上塔吊高压线安全防护专项施工方案，请予以审查。 编制人

审批人

工程部/专业分包施工单位 （盖章） 技术

负责人

审

核

单

位

总承包单位意见：

年 月 日

总承包单位 （盖章） 审核人 审批人

审

查

单

位

监理审查意见：

监理审查结论： □同意实施 □修改后报 □重新编制

监理单位 （盖章） 专业监理工程师 日期：

总监理工程师 日期： 外电安全防护专项施工方案

目 录

第一章 工程概况

第二章 编制依据

第三章 施工方法

第四章 技术及质量保证措施

第五章 安全文明施工

一 、工程概况

1.施工现场与周围环境：本工程位于翔安区祥吴一路和宋厝西路交汇处。

2.高压线位置：海晟（2014XP04地块）3号楼南侧有一高压输电线：高压线垂直距离施工塔吊34.9米，电线距离地面10米。电压为10KV，有绝缘层。根据《施工现场临时用电安全技术规范》（JGJ46-2005）第一部分输电线防护要求如下：在建工程的外侧边缘与外架空线路的边线之间必须保持安全操作距离。最小安全操作距离应不小于4~6米。第3.1.4规定，旋臂式起重机的任何部位或被吊物边缘与10kv以下的架空线路边线最小水平距离不得小于2m。由于现场的塔吊的塔臂回转半径已覆盖输电线，且达不到《施工现场临时用电安全技术规范》第3.1.2条和第3.1.4条规定的最小距离，《建筑施工高空作业安全技术规程》第5.2.5条之规定。为确保正常供电和施工人员的人身安全，必须采取切实可行的防护措施。因此编制此专项防护方案。

二、编制依据

1）《施工现场临时用电安全技术规范》（JGJ46-2005）

第 1 页 共 11 页 上海绿地建设（集团）有限公司

SHANGHAI GREENLAND CONSTRUCTION GROUP CO., LTD.

绿地180项目

高压线防护方案

上海绿地建设（集团）有限公司

2012年 3月 19日

第 2 页 共 11 页 上海绿地建设（集团）有限公司

SHANGHAI GREENLAND CONSTRUCTION GROUP CO., LTD.

目 录

一、编制依据 .................................................................................... 3

二、工程概况 .................................................................................... 3

三、防护架子搭、拆操作重、难点分析 ................................. 4

四、施工现场主要危险因素分析与防范 ................................. 4

五、施工准备 .................................................................................... 5

六、施工部署 .................................................................................... 6

七、搭、拆高压线防护架子安全施工要点 ............................ 7

八、搭设高压线防护架安全技术措施 ...................................... 9

九、搭、拆高压线防护架子需特别注意的安全事项 ........ 10

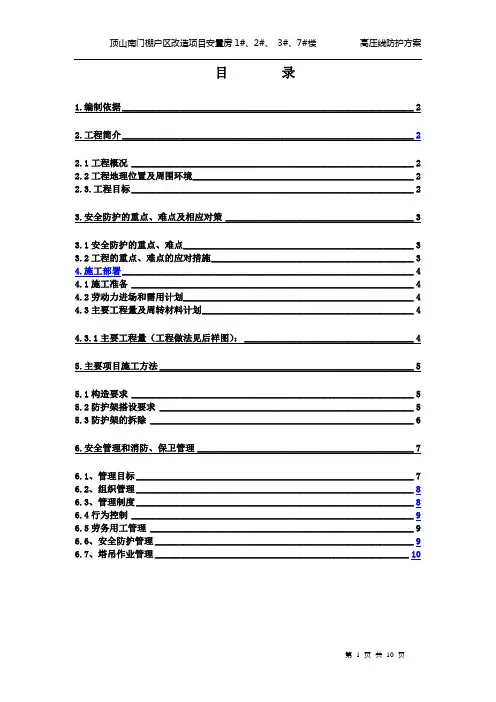

顶山南门棚户区改造项目安置房1#、2#、 3#、7#楼 高压线防护方案

第 1 页 共 10 页 目 录

1.编制依据 ______________________________________________________________ 2

2.工程简介 ______________________________________________________________ 2

2.1工程概况 ____________________________________________________________ 2

2.2工程地理位置及周围环境 _______________________________________________ 2

2.3.工程目标 ____________________________________________________________ 2

3.安全防护的重点、难点及相应对策 ________________________________________ 3

3.1安全防护的重点、难点 _________________________________________________ 3

3.2工程的重点、难点的应对措施 ___________________________________________ 3

4.施工部署 ______________________________________________________________ 4

4.1施工准备 ____________________________________________________________ 4

4.2劳动力进场和需用计划 _________________________________________________ 4

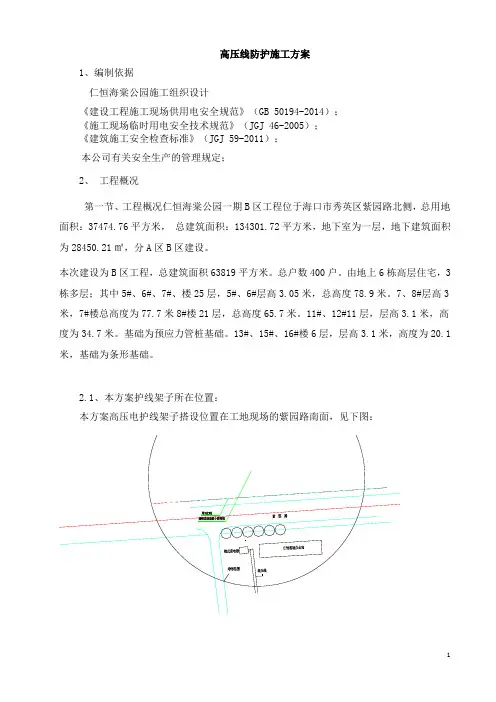

1 高压线防护施工方案

1、编制依据

仁恒海棠公园施工组织设计

《建设工程施工现场供用电安全规范》（GB 50194-2014）；

《施工现场临时用电安全技术规范》（JGJ 46-2005）；

《建筑施工安全检查标准》（JGJ 59-2011）；

本公司有关安全生产的管理规定；

2、 工程概况

第一节、工程概况仁恒海棠公园一期B区工程位于海口市秀英区紫园路北侧，总用地面积：37474.76平方米， 总建筑面积：134301.72平方米，地下室为一层，地下建筑面积为28450.21㎡，分A区B区建设。

本次建设为B区工程，总建筑面积63819平方米。总户数400户。由地上6栋高层住宅，3栋多层；其中5#、6#、7#、楼25层，5#、6#层高3.05米，总高度78.9米。7、8#层高3米，7#楼总高度为77.7米8#楼21层，总高度65.7米。11#、12#11层，层高3.1米，高度为34.7米。基础为预应力管桩基础。13#、15#、16#楼6层，层高3.1米，高度为20.1米，基础为条形基础。

2.1、本方案护线架子所在位置：

本方案高压电护线架子搭设位置在工地现场的紫园路南面，见下图：

2

2.3、现场情况：

本方案防护部位位于紫园路甲方办公室南侧，高压线为南北走向，拟搭设长度25m搭设高度为13m，下线杆距离1#塔吊30米，为防止施工中触碰高压线引起安全事故，项目部经过研究，一致决定对该高压线路采取隔离防护措施即搭设竹槁防护架子，顶端防护架由北向南10m范围内采用双层竹笆防护，北端立面距离高压线引下处，上下各2米范围内用竹笆全封闭，并在防护架处悬挂醒目的警告标志，以确保安全生产。

3、防护架子搭、拆操作重、难点分析

3.1、操作重点

高压线防护架子搭设周期相对较短，施工过程中应请业主向当地电力主管部门申请停电作业，但该高压线路不可能为此长时间处于停电状态，所以，在与电力主管部门协商确定停电日期后，准备充足的材料，精心组织施工力量，确保在规定的时间内完成高压线防护架的搭设工作，这是工作的重点之一。
