1.1安全图标说明人身危险警告的重要注意事项1.2一般安全措施一般预防措施1.操作员必须遵守安全操作规则并遵守所有相关的工作安全要求和规定。 2.如果以下任何陈述不符合适用法规，则以更严格的陈述为准。 3.安装，操作，维护和维修工作只能由经过培训的授权专业人员执行。 4.压缩机产生的空气不被认为具有呼吸质量。为了使压缩空气达到呼吸质量，必须根据适用的法律和标准对压缩空气进行充分净化。 5.在进行任何维护，修理，调整或任何其他非常规检查之前，请先停止压缩机，按紧急停机按钮，切断电源，并给压缩机降压。此外，必须打开并锁定电源隔离开关。 6.不要玩压缩空气。请不要让空气接触您的皮肤或将气流引导至人。请勿使用压缩空气对衣服进行除尘。使用压缩空气清洁设备时，请小心并戴防护眼镜。 7.用户有责任将设备维持在安全的工作状态。如果零件和附件不适合安全操作，则应将其更换。 8.禁止在压缩机外壳的顶板上站立或行走。 1.3安装时的安全注意事项。因忽视这些注意事项或不遵守安装，操作，维护和修理所需的正常警告和注意事项（即使未指定）而造成的任何损坏或伤害，制造商概不负责。安装期间的注意事项1.只能根据适用的安全法规，使用适当的设备来抬起
机器。抬起之前，必须安全固定松动的零件或旋转的零件。提起重物时，禁止将其悬吊或停留在危险区域中。提升加速度和减速度必须保持在安全范围内。在高海拔或起重设备区域工作时，必须戴好安全帽。 2.将机器放置在空气尽可能凉爽和清洁的环境中。如有必要，安装吸油管。不要阻塞进气口。必须采取措施尽可能减少进气中的水分。 3.在连接管道之前，必须清除所有盲板法兰，塞子，盖子和干燥剂袋。 6 2991 7092 20说明手册4.空气软管的尺寸必须正确并且适合在工作压力下使用。请勿使用磨损，损坏或旧的软管。支管和连接的尺寸必须正确，并且适合在工作压力下使用。 5.吸入的空气中不得包含会引起内部火灾或爆炸的可燃气体，蒸气和颗粒（例如油漆溶剂）。 6.安排进气口，以防止吸入操作员穿着的宽松衣服。 7.确保从压缩机到后冷却器或空气网络的排气管在加热时能自由膨胀，并且不靠近易燃物或与易燃物接触。 8.不得对排气门施加外力；连接管不得扭曲或变形。 9.如果安装了遥控器，则必须清楚地标记机器以指示危险：机器是远程控制的，可能会启动而不会发出警报。在进行维护或修理之前，操作员必须确保关闭机器，并且隔离开关处于打开和锁定状态。为了进一步确保安全，打开远程控
.
. .
.
1 显示屏-键
1 典型显示图
显示器有四行：1 前三行: ——显示屏显示传感器的名称和实际的读数。
——测量值的单位和传感器的实际读数。
——关于空压机运行的信息（空压机停机，等等），保养要求（比如油过滤器和空气过滤器）或者是故障信息（比如故障停机） .
. 2 滚动键（↑↓）: ——这些滚动键标有垂直的箭头，允许滚动显示屏。
——只要在显示屏的最右边的位置上有一个指向下面的箭头，其对应的滚动键就可以用来查阅下面的内容
3 表格键 ( = ): 该键标有两个水平箭头，允许操作者选择标有水平箭头的参数。只有后面跟着指向右面的箭头的参数才可以修改,
3 功能键(F1/F2/F3): ——用于查阅或编制设定值,
——复位电机过载，故障停机或保养信息，或紧急停机,
——查看电脑控制器收集到的所有参数,
——(F1/F2/F3)所对应的功能根据显示的菜单变化而变化，它们的实际功能显示在显示屏的底部，刚好在相应的功能键的上面。
最常用的功能中英文对应如下:
Automatically Loaded 自动加载
Automatic Operation 自行运行
matically Loaded 自动卸载
Locally controlled 本地控制
Remote controlled 遥控控制
Manual Operation 手动运行
Manual Unloaded 手动卸载
Unioad 卸载
Running hours 运行时间
阿特拉斯空压机操作说明
阿特拉斯空压机操作说明
一.安全注意事项
1. 在操作空压机之前，请确保已经仔细阅读并理解本操作说明书中的所有安全说明和警示标志。
2. 在进行任何维护或保养操作之前，务必切断电源，并等待空压机冷却后再进行操作。
3. 遵守相关安全法规和标准，确保个人安全和设备的正常运行。
4. 请确保设备周围的工作区域干净、整洁，并远离危险物品。
二.空压机的基本结构和工作原理
1. 空压机由压缩机、电机、冷却系统、控制系统和配气系统等组成，各部分之间相互配合，完成压缩空气的生产和供应。
2. 压缩机是空压机的核心部件，通过旋转运动将空气压缩到需要的压力范围。
3. 电机提供压缩机所需的动力，同时控制系统对电机的启停、转速、运行状态等进行监控和控制。
4. 冷却系统用于冷却压缩机和电机，保证设备的正常运行并延长使用寿命。 5. 配气系统对压缩空气进行处理，包括除水、除尘、调节压力等操作。
三.空压机的操作步骤
1. 确保空压机周围没有杂物和障碍物，确保设备安全运行。
2. 检查电源接线是否正常，确保电机能够正常启动。
3. 打开空压机主电源开关，并根据实际需求设置所需的压力和流量。
4. 启动压缩机，并观察压缩机运行状态，确保其正常工作。
5. 在使用过程中，定期检查压力表和温度表的读数，确保设备在正常工作范围内。
6. 在停止使用空压机之前，先关闭压缩机，然后再关闭主电源开关，并切断电源。
四.空压机的维护保养
1. 定期检查和更换空压机的滤清器和空气滤芯，确保供气的干净和无杂质。
2. 定期检查和清洁压缩机外壳和进气口，避免灰尘和污垢对设备的影响。
3. 定期检查电机的运行状态和温度，确保设备正常运行。 4. 随时检查设备的管路和接头，确保无泄漏现象。
5. 定期检查压力表和温度表的准确性，必要时进行校验或更换。
附件：本文档涉及的附件包括：
1. 空压机的基本图纸和尺寸图。
2. 空压机的配件清单和维修手册。

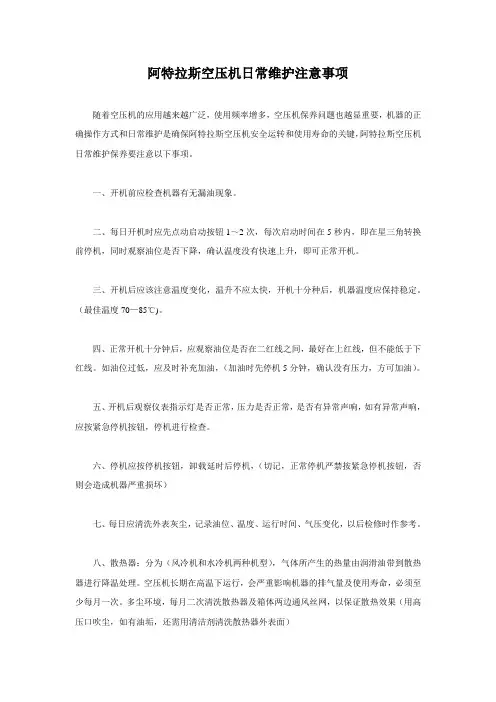

阿特拉斯空压机日常维护注意事项
随着空压机的应用越来越广泛，使用频率增多，空压机保养问题也越显重要，机器的正确操作方式和日常维护是确保阿特拉斯空压机安全运转和使用寿命的关键，阿特拉斯空压机日常维护保养要注意以下事项。
一、开机前应检查机器有无漏油现象。
二、每日开机时应先点动启动按钮1～2次，每次启动时间在5秒内，即在星三角转换前停机，同时观察油位是否下降，确认温度没有快速上升，即可正常开机。
三、开机后应该注意温度变化，温升不应太快，开机十分种后，机器温度应保持稳定。（最佳温度70—85℃)。
四、正常开机十分钟后，应观察油位是否在二红线之间，最好在上红线，但不能低于下红线。如油位过低，应及时补充加油，（加油时先停机5分钟，确认没有压力，方可加油）。
五、开机后观察仪表指示灯是否正常，压力是否正常，是否有异常声响，如有异常声响，应按紧急停机按钮，停机进行检查。
六、停机应按停机按钮，卸载延时后停机，（切记，正常停机严禁按紧急停机按钮，否则会造成机器严重损坏）
七、每日应清洗外表灰尘，记录油位、温度、运行时间、气压变化，以后检修时作参考。
八、散热器：分为（风冷机和水冷机两种机型），气体所产生的热量由润滑油带到散热器进行降温处理。空压机长期在高温下运行，会严重影响机器的排气量及使用寿命，必须至少每月一次。多尘环境，每月二次清洗散热器及箱体两边通风丝网，以保证散热效果（用高压口吹尘，如有油垢，还需用清洁剂清洗散热器外表面）
九、空气滤清器：是对工作环境的空气进行过滤的装置，以防止空气中的尘埃进入空压机而影响机器工作性能和使用寿命。空气滤芯要定期清洗（每月一次用高压口吹尘）如发现穿孔或严重堵塞要及时更换（注意：先停机后拆卸，防止其它物品吸入损坏机器）
十、阿特拉斯空压机油过滤器：经冷却降温后的润滑油进入主机之前，再进行一次精细的过滤，将油路系统中的微细尘埃阻隔在喷入主机之前，以防损伤主机。机器在运行中或卸载后，运行温度快速上升或油滤堵塞报警灯亮，须更换油滤芯（注意：新油滤芯要先加满油再装上，以防主机缺油烧坏）
