660MW超超临界汽轮机设备及系统介绍
一、基本原理
660MW超超临界汽轮机是一种采用超超临界循环技术的汽轮机，其工作原理主要是利用燃烧产生的高温高压蒸汽驱动汽轮机转动发电机发电。该汽轮机采用超超临界循环技术，能够在高温高压状态下工作，提高了燃烧效率和发电效率，同时减少了CO2排放。
二、结构特点
1.燃烧系统：采用先进的燃烧技术，能够高效燃烧，减少NOx和SOx排放。
2.锅炉系统：采用超超临界循环技术，实现高温高压循环，提高了锅炉效率。
3.汽轮机系统：采用先进的涡轮设计和材料，能够实现高效率的能量转换。
4.发电机系统：采用高效率的发电机设计，能够实现高效率的发电。
三、系统组成
1.燃烧系统：包括燃烧室、燃烧器和燃气管道等，用于将燃料燃烧产生高温高压蒸汽。
2.锅炉系统：包括锅炉本体、过热器、再热器和除尘器等，用于将燃烧产生的高温高压蒸汽转化为动能。
3.汽轮机系统：包括高压汽轮机、中压汽轮机和低压汽轮机等，用于将高温高压蒸汽的动能转化为机械能。 4.发电机系统：包括同步发电机、变压器和电气设备等，将汽轮机转动的机械能转化为电能。
汽轮机本体及主要辅助设备的安装
1. 引言
汽轮机是一种利用高温高压蒸汽推动汽轮机转子旋转从而产生功的装置。其安装过程涉及到汽轮机本体以及与之配套的主要辅助设备。本文将详细介绍汽轮机本体和主要辅助设备的安装过程。
2. 汽轮机本体安装
汽轮机本体是汽轮机的核心部分，主要由轴系装置、热力系统、控制系统等组成。安装汽轮机本体一般需要经过以下步骤：
2.1 预安装准备
在安装汽轮机本体之前，需要进行预安装准备工作。首先，要进行场地勘察，确认安装区域的基础条件和空间是否满足要求。同时，需要准备好所需的安装设备和工具。
2.2 场地准备
在确认安装区域符合要求后，需要进行场地准备工作。首先，要清理安装区域，并保持其干净整洁。然后，根据汽轮机本体的尺寸和要求，进行测量和标志，以确定汽轮机本体的安装位置。
2.3 安装基础
安装汽轮机本体需要有坚固的基础支撑。根据设计要求，在安装区域上进行基础施工，包括地基开挖、基础混凝土浇筑、加固等工作。确保基础的垂直度、平整度和强度满足要求。
2.4 安装轴系装置
安装轴系装置是安装汽轮机本体中的重要一步。根据设计要求和标志，将轴系装置放置到预定位置，并进行对中和检查。然后，按照要求进行轴系装置的钢结构固定和焊接。
2.5 安装热力系统
安装热力系统是安装汽轮机本体的关键环节。根据设计要求和标志，安装热力系统的主要组件，如汽缸、高压管道、低压管道等。在安装过程中，要确保管路的连接紧密、无泄漏，并进行必要的固定和绝缘。 2.6 安装控制系统
安装控制系统是确保汽轮机正常运行的重要一环。根据设计要求和标志，安装控制系统的主要设备，如仪表、调节阀、传感器等。在安装过程中，要进行布线、接线，并进行必要的调试和校验。
3. 主要辅助设备的安装
除了汽轮机本体，还有许多辅助设备需要安装，以保证汽轮机的正常运行。主要辅助设备包括给水系统、除尘系统、燃气系统等。
3.1 给水系统安装
给水系统主要包括给水泵、给水加热器、水处理设备等。根据设计要求和标志，安装给水系统的各个组件。在安装过程中，要进行管路连接、固定，并进行必要的调试和测试。
汽轮机设备与系统简介
什么是汽轮机
汽轮机是一种利用蒸汽高速旋转转子从而输出机械能的热力机械设备。它通常被用于汽车、飞机、火车和发电站等领域，是一种广泛使用的能量转换设备之一。
汽轮机的组成
汽轮机主要由以下几个组成部分构成：
蒸汽发生器
蒸汽发生器可以是燃煤锅炉、燃气锅炉或核反应堆等，他们的作用都是产生高温高压的蒸汽。
燃料系统
燃料系统主要由给汽轮机提供燃料的油泵、喷嘴、以及燃烧室等构成。
压力系统
汽轮机的压力系统包括蒸汽进口和排出口等。
调速系统
调速系统的主要作用是控制汽轮机的转速，确保汽轮机在不同的负载环境下运行的稳定性。 机械装置
机械装置包括润滑系统、排放系统、旋转装置以及振动抑制装置等。
汽轮机系统的分类
根据汽轮机的不同类型和用途，汽轮机系统可以分为一个或多个子系统：
汽车发动机
汽车发动机的功率和可靠性对于整个汽车的性能和安全性具有重要作用。
飞机引擎
飞机引擎是严格的空中运行的组件，对于飞机性能和安全性的重要性不言而喻。
发电站
发电站是汽轮机最广泛使用的领域之一，其工作温度和压力需要根据需要进行调整，从而确保其在不同负载环境下稳定的运行。
船舶引擎
船舶引擎是一种奇特的汽轮机系统，经常用于控制船的电力并带着负载欧洲旅游，需要在极端海洋环境下保证其可靠性和耐用性。
汽轮机的优点和缺点
汽轮机具有很多优点，同时也有一些缺点： 优点
• 快速启动和停止，此外，汽轮机可以瞬间提供高功率的支持。
• 此类引擎具有高效转换热能为机械能的能力，从而在减少能源浪费方面具有显著的优势。
• 它们在各种环境下都表现出非常可靠的运行能力。
缺点
• 转速相对较高，从而限制了其在低速和高扭矩环境下的适用性。
• 汽轮机的维护和修理费用相对较高。
• 汽轮机的运转需要耗费大量的燃料，这也意味着它们的运营成本相对高昂。
总结
虽然汽轮机对于各种运行环境的适用性有所限制，但是他们在各种应用和领域中仍然是不可或缺的。汽轮机系统可以根据不同的需求进行设计和配置，从而满足不同领域的运用需求。

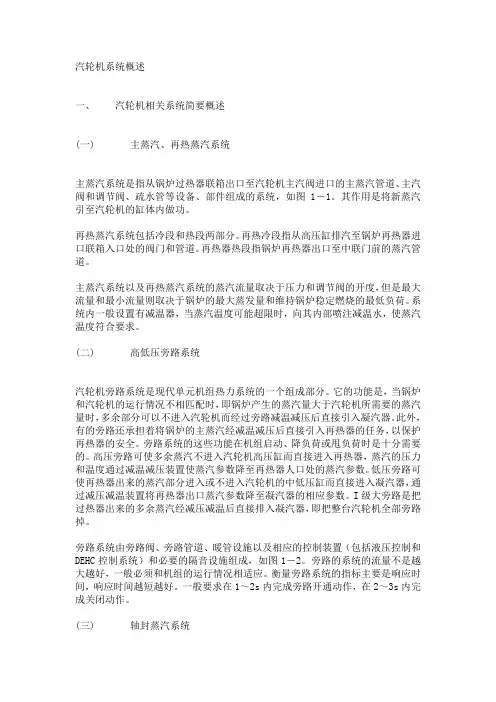

汽轮机系统概述
一、 汽轮机相关系统简要概述
(一) 主蒸汽、再热蒸汽系统
主蒸汽系统是指从锅炉过热器联箱出口至汽轮机主汽阀进口的主蒸汽管道、主汽阀和调节阀、疏水管等设备、部件组成的系统，如图1－1。其作用是将新蒸汽引至汽轮机的缸体内做功。
再热蒸汽系统包括冷段和热段两部分。再热冷段指从高压缸排汽至锅炉再热器进口联箱入口处的阀门和管道。再热器热段指锅炉再热器出口至中联门前的蒸汽管道。
主蒸汽系统以及再热蒸汽系统的蒸汽流量取决于压力和调节阀的开度，但是最大流量和最小流量则取决于锅炉的最大蒸发量和维持锅炉稳定燃烧的最低负荷。系统内一般设置有减温器，当蒸汽温度可能超限时，向其内部喷注减温水，使蒸汽温度符合要求。
(二) 高低压旁路系统
汽轮机旁路系统是现代单元机组热力系统的一个组成部分。它的功能是，当锅炉和汽轮机的运行情况不相匹配时，即锅炉产生的蒸汽量大于汽轮机所需要的蒸汽量时，多余部分可以不进入汽轮机而经过旁路减温减压后直接引入凝汽器。此外，有的旁路还承担着将锅炉的主蒸汽经减温减压后直接引入再热器的任务，以保护再热器的安全。旁路系统的这些功能在机组启动、降负荷或甩负荷时是十分需要的。高压旁路可使多余蒸汽不进入汽轮机高压缸而直接进入再热器，蒸汽的压力和温度通过减温减压装置使蒸汽参数降至再热器人口处的蒸汽参数。低压旁路可使再热器出来的蒸汽部分进入或不进入汽轮机的中低压缸而直接进入凝汽器，通过减压减温装置将再热器出口蒸汽参数降至凝汽器的相应参数。I级大旁路是把过热器出来的多余蒸汽经减压减温后直接排入凝汽器，即把整台汽轮机全部旁路掉。
旁路系统由旁路阀、旁路管道、暖管设施以及相应的控制装置（包括液压控制和DEHC控制系统）和必要的隔音设施组成，如图1－2。旁路的系统的流量不是越大越好，一般必须和机组的运行情况相适应。衡量旁路系统的指标主要是响应时间，响应时间越短越好。一般要求在1～2s内完成旁路开通动作，在2～3s内完成关闭动作。
