智能交通信号灯控制系统的设计与优化

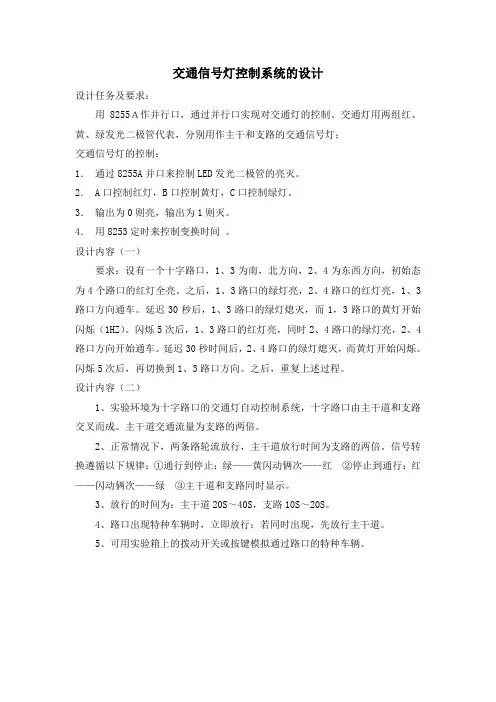

交通信号灯控制系统的设计

设计任务及要求：

用8255Ａ作并行口，通过并行口实现对交通灯的控制。交通灯用两组红、黄、绿发光二极管代表，分别用作主干和支路的交通信号灯；

交通信号灯的控制：

1． 通过8255A并口来控制LED发光二极管的亮灭。

2． A口控制红灯，B口控制黄灯，C口控制绿灯。

3． 输出为0则亮，输出为1则灭。

4． 用8253定时来控制变换时间 。

设计内容（一）

要求：设有一个十字路口，1、3为南，北方向，2、4为东西方向，初始态为4个路口的红灯全亮。之后，1、3路口的绿灯亮，2、4路口的红灯亮，1、3路口方向通车。延迟30秒后，1、3路口的绿灯熄灭，而1，3路口的黄灯开始闪烁（1HZ）。闪烁5次后，1、3路口的红灯亮，同时2、4路口的绿灯亮，2、4路口方向开始通车。延迟30秒时间后，2、4路口的绿灯熄灭，而黄灯开始闪烁。闪烁5次后，再切换到1、3路口方向。之后，重复上述过程。

设计内容（二）

1、实验环境为十字路口的交通灯自动控制系统，十字路口由主干道和支路交叉而成。主干道交通流量为支路的两倍。

2、正常情况下，两条路轮流放行，主干道放行时间为支路的两倍。信号转换遵循以下规律：①通行到停止：绿——黄闪动俩次——红 ②停止到通行：红——闪动俩次——绿 ③主干道和支路同时显示。

3、放行的时间为：主干道20S～40S，支路10S～20S。

4、路口出现特种车辆时，立即放行；若同时出现，先放行主干道。

5、可用实验箱上的拨动开关或按键模拟通过路口的特种车辆。

基于Arduino的智能交通信号灯控制系统设计与实现

智能交通信号灯控制系统是现代城市交通管理中的重要组成部分，它通过智能化技术的应用，可以提高交通信号灯的效率和灵活性，从而更好地引导车辆和行人的通行。本文将介绍基于Arduino的智能交通信号灯控制系统的设计与实现过程。

一、系统设计

1.1 系统架构

智能交通信号灯控制系统主要由Arduino控制器、LED灯组、传感器和电源模块等组成。Arduino作为系统的核心控制单元，负责接收传感器数据并根据预设的算法控制LED灯组显示不同的信号。

1.2 功能设计

实现交通信号灯的红绿黄三色循环显示；

根据车辆和行人流量动态调整信号灯显示时间；

支持手动控制模式，方便维护人员对信号灯进行调试和维护。

二、系统实现

2.1 Arduino编程 Arduino编程是实现智能交通信号灯控制系统功能的关键。通过编写Arduino代码，可以实现对传感器数据的读取和处理，以及对LED灯组状态的控制。

示例代码star：

编程语言：arduino

void setup() {

// 初始化引脚

}

void loop() {

// 读取传感器数据

// 根据算法控制LED灯组状态

}

示例代码end

2.2 传感器应用

在智能交通信号灯控制系统中，常用的传感器包括光电传感器、红外传感器和超声波传感器等。这些传感器可以实时监测车辆和行人的情况，为信号灯控制提供数据支持。

2.3 LED灯组控制 LED灯组是交通信号灯显示的核心部件，通过Arduino对LED进行控制，可以实现红绿黄三色循环显示，并根据需要进行闪烁或变换显示模式。

三、系统优化

3.1 车辆和行人流量检测算法优化

通过优化车辆和行人流量检测算法，可以更准确地判断道路上的车辆和行人情况，从而更精准地调整交通信号灯的显示时间，提高交通效率。

3.2 节能减排策略

智能交通信号灯控制系统还可以结合节能减排策略，通过降低信号灯亮度或减少闪烁频率等方式，降低能耗并减少环境污染。

智能交通灯控制系统的设计与实现

随着城市化进程的加速，城市道路交通越来越拥堵，交通管理成为城市发展的一个重要组成部分。传统的交通信号灯只具备固定时序控制交通流量的功能，但随着技术的进步和智能化应用的出现，要求交通信号灯具备实时性、自适应性和智能化，因此，智能交通信号灯控制系统应运而生。本文将从软硬件系统方面，详细介绍智能交通灯控制系统的设计与实现。

一、硬件设计

智能交通灯控制系统的硬件部分由四个部分组成：单片机系统、交通灯控制器、传感器及联网模块。

1. 单片机系统

单片机是智能交通灯控制系统的核心，该系统选用了8位单片机，主要实现红绿灯状态的自适应和切换。在设计时，需要根据具体情况选择型号和板子，选择时需要考虑其开发环境、风险和稳定性等因素。

2. 交通灯控制器

交通灯控制器是智能交通灯控制系统中的另一个重要部分，主要实现交通信号的灯光控制。在控制器的设计时，需要考虑网络连接、通信、数据传输等多方面因素，确保系统的稳定性和可靠性。

3. 传感器

传感器主要负责采集道路交通信息，包括车辆数量、速度、方向和道路状态等，从而让智能交通灯控制系统更好地运作。传感器有多种类型，包括磁感应传感器、摄像头、光电传感器等，需要根据实际需求选择。

4. 联网模块

联网模块主要负责智能交通灯控制系统的联网和数据传输，包括存储和处理车流数据、上传和下载数据等。在设计时，需要考虑网络连接的稳定性、数据安全等因素，确保智能交通灯控制系统的连续性和可靠性。

二、软件设计

智能交通灯控制系统的软件部分主要由两部分组成：嵌入式系统和上位机系统。

1. 嵌入式系统

嵌入式系统是智能交通灯控制系统的主体，主要设计车流量检测、信号灯状态切换等程序。为了保证系统的自适应性和实时性，需要采用实时操作系统，如FreeRTOS等。在软件设计阶段，需要注意设计合理的算法和模型，确保系统的准确性和稳定性。

2. 上位机系统

上位机系统主要实现智能交通灯控制系统的监控和管理，包括车流量监控、灯光状态监控、信号灯切换和日志记录等。这部分需要采用良好的图形用户界面（GUI）设计，便于用户管理和维护。

智能交通系统中的智能红绿灯的设计与实现

随着城市化进程的不断加快，交通问题一直是困扰城市发展的瓶颈之一。因此，设计和实现智能交通系统成为了现代城市建设的重要任务之一。而在智能交通系统中，一个关键的组成部分就是智能红绿灯系统。在本文中，我将探讨智能红绿灯系统的设计与实现。

一、智能红绿灯系统的目标

智能红绿灯系统的目标是为了提高城市交通效率，减少交通拥堵和交通事故，为行人和车辆提供更加便捷、安全和高效的出行服务。具体来说，智能红绿灯系统的目标包括以下方面：

1、提供实时的交通状况信息，实时调整交通信号配时，优化交通信号配时方案，提高交通效率和交通安全；

2、为行人、车辆提供便捷的通行服务，尽可能减少等待时间，提供更加合理、有效的信号控制方案；

3、提供车辆、行人的自动识别和计数服务，为交通规划和管理提供数据支持。

二、智能红绿灯系统的原理和方案

智能红绿灯系统的设计原理是基于各种传感器和控制器，从车辆、行人的角度来优化交通信号配时，提高交通效率和交通安全。具体的实现方案包括以下几个方面：

1、数据采集和处理

智能红绿灯系统通过采集和处理数据来获取实时的交通状况信息。数据采集技术主要包括视频监控、车辆探测器、行人探测器、智能手机应用等多种方式，这些采集方式可以确保数据的准确性、及时性和全面性。数据处理技术包括数字图像处理、数据挖掘、人工智能算法等。

2、信号控制

智能红绿灯系统可以根据采集的数据实时调整信号配时方案，以优化交通流程，减少等待时间，提高交通效率和安全。例如，当路口交通流量较大时，交通信号配时可以相应地调整，以避免交通拥堵和交通事故的发生。

3、自动识别和计数

智能红绿灯系统可以自动识别车辆和行人，并进行计数。这些数据为交通规划和管理提供数据支持。例如，交通管理部门可以利用这些数据制定合理的交通规划，优化交通网络，提高城市交通效率和安全。

三、智能红绿灯系统的应用与前景

智能红绿灯系统在城市交通管理中的应用和前景是非常广阔的。通过利用各种技术手段，智能红绿灯系统可以提高城市交通管理的效益，减少城市交通问题带来的负面影响，提高城市居民的生活质量和城市形象。
