理光复印机维修代码和故障代码

理光复印机障碍代码问题处理要领之阳早格格创做

障碍码：SC542

扫除要领：按黄色键，输进107，再按住黑色键不搁，真到屏幕出现英文，而后闭机沉开机.

1.依次按黄色扫除键-1-0-7-（黑色停行键脆持几秒）待液晶屏隐现形成英文后开闭主电源

2.查看热敏电阻.

3.查看恒温器（正在热辊下周遭形的纽扣）是可凸起.

障碍码：SC390

处理要领：

将PCU连交到处理之后沉新连交，若此障碍仍旧出现，便将TD传感器与下，换一个传感器，沉新预造载体，此障碍便能办理.

障碍代码

E101 嚗光灯障碍

E103 电源频次检测障碍

E120 /121 扫描架本位障碍

E124 扫描架启动电机障碍

E140/141 镜头笔曲目标本位传感器障碍

E142/143 镜头火仄目标本位传感器障碍

E144/145第二把脚扫描架本位传感器障碍

E191 自动图象浓度传感器安排障碍 E302 饱充电辊泄电

E346 隐影偏偏压障碍

E351 图象浓度传感器安排障碍

E352色粉浓度传感器初初树立障碍

E353 传感器典型电压 VSP 非常十分《超出2.5V》

E354 饱电压值VSG非常十分《缺累2.5V》

E355 图象浓度传感器上限检测非常十分

E356 图象浓度传感器下限检测非常十分

E405 转印戴充电位子障碍

E440 主电机障碍

E442 感光饱热敏电阻障碍

E501/502 上/下纸盘降落电机障碍

E503/504/505 纸盘拆置第1/2/3升落电机障碍

E506纸盘拆置主电机卡住

E507 LCT降落电机障碍

E522/523单里纸盘端拦板齐纸传感器障碍

E524/525 单里纸盘侧拦板齐纸传感器障碍

E451 定影器热敏电阻障碍

E452定影温度降温障碍

E453/454/457 定影温度过热

E458 定影灯可复印温度非常十分

E620 主控板-ARDF通讯障碍 E621 主控板-纸盘拆置通讯障碍

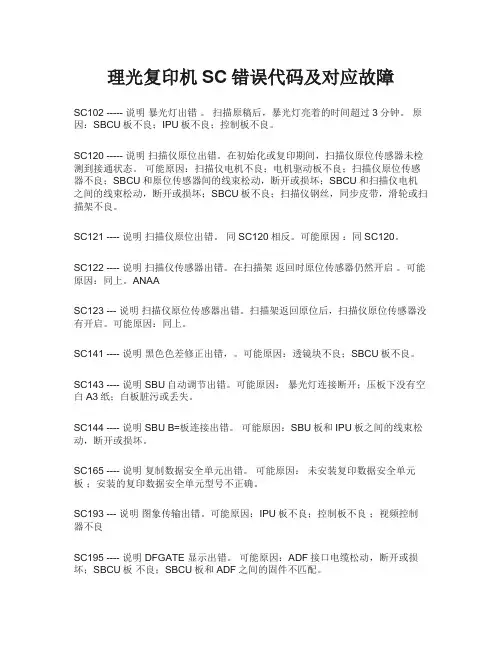

理光复印机SC错误代码及对应故障

SC102 ----- 说明 暴光灯出错 。 扫描原稿后，暴光灯亮着的时间超过3分钟。 原因：SBCU板不良；IPU板不良；控制板不良。

SC120 ----- 说明 扫描仪原位出错。在初始化或复印期间，扫描仪原位传感器未检测到接通状态。 可能原因：扫描仪电机不良；电机驱动板不良；扫描仪原位传感器不良；SBCU和原位传感器间的线束松动，断开或损坏；SBCU和扫描仪电机

之间的线束松动，断开或损坏；SBCU板不良；扫描仪钢丝，同步皮带，滑轮或扫描架不良。

SC121 ---- 说明 扫描仪原位出错。 同SC120相反。可能原因 ：同SC120。

SC122 ---- 说明 扫描仪传感器出错。在扫描架 返回时原位传感器仍然开启 。可能原因：同上。ANAA

SC123 --- 说明 扫描仪原位传感器出错。扫描架返回原位后，扫描仪原位传感器没有开启。可能原因：同上。

SC141 ---- 说明 黑色色差修正出错，。可能原因：透镜块不良；SBCU板不良。

SC143 ---- 说明 SBU自动调节出错。可能原因： 暴光灯连接断开；压板下没有空白A3纸；白板脏污或丢失。

SC144 ---- 说明 SBU B=板连接出错。 可能原因：SBU板和IPU板之间的线束松动，断开或损坏。

SC165 ---- 说明 复制数据安全单元出错。 可能原因： 未安装复印数据安全单元板 ；安装的复印数据安全单元型号不正确。

SC193 --- 说明 图象传输出错。可能原因：IPU板不良；控制板不良 ；视频控制器不良

SC195 ---- 说明 DFGATE 显示出错。 可能原因：ADF接口电缆松动，断开或损坏；SBCU板 不良；SBCU板和ADF之间的固件不匹配。 SC196 ---- 说明 DFDATE求反出错。可能原因：同上。

SC197 ---- 说明 DFGATE出错。 可能原因： 同上 。

理光复印机维修代码大全

Revised final draft November 26, 2020 理光复印机维修代码大全

一：如何进入SP模式

按以下次序按动面键C→1→0→7→C，保持按C/◇键3秒以上；

SP模式菜单显示在LCD上，1COPY2FAX3PRINTER

按你需要选定模式号码。

二：如何退出SP模式

按C或CANCEL键一次或二次以上来返回到待机模式显示为止

三：从SP模式进入复印模式

按COPY键，选择适当的复印模式，并试复印品；要返回SP模式，按C键。

四：如何选择程序号

用数字键输入第一级别程序号码（或用右或左光标键改变号码），并按#或OK键

用数字键输入第二级别程序号码（或用右或左光标键改变号码），并按#或OK键

若选择第三级别程序号码（如果有）：选择第二级别，然后使用右或左光标键。

要返回到下一个更高级别，按C。

五：对SP模式输入一个数值或设定值

首先进入所要的程序号；

使用数字键，进入所要求的设定值，进入所要求的设定值之前，如有必要，使用●/*键在“+”和“-”之间变换，然后按R/#键或OK键盘。

六：常用SP模式代码

理光复印机1015/1018常用的SP模式代码

更换铁粉后TD传感器初始化SP模式代码：SP2-214；

装新机最后要用SP7-825初始化电气总计数器；

如何清除PM计数：进入SP7-804，同时按原稿类型键和OK或R/#键来复位计数器，成功则显示“执行完成”；

要测试、制做纯黑打印品，使用SP5-902；

用手送纸复印的复印件不完整，如何解决

先选到手送纸盒，然后按“#”键，这时会出现纸盒尺寸，挑选A4尺寸，复印机一张，如果好，手送传感器坏。

怎么调节定影辊压力

在手送纸盘上放置OHP纸，进入SP1-109，按COPY键，机器把纸送到定影部分停留20秒，然后把它排出，检查排出的OHP纸的压印是否前后一样，不一样可改变弹簧钩子的位置，较高的钩子位置可产生较大的拉力

理光一体机速印机机维修代码

理光一体机速印机机维修代码进入和退出SP模式

1、按以下顺序

方法1:还原键1+0+7+清除键

2、显示出SP1号

使用SP模式

用数字键键入想要的菜单号然后按Enter键

2—3卸版电机

2—6真空风扇电机

2—7气刀风扇电机

2—9制版计数器

2—10纸计数器

2—12墨泵电机

2—14压力释放电磁铁

2—21曝光灯(氙气)

2—22裁切刀电机:正方向转动

2—23裁切刀电机:原位转动 2—24裁切刀电机:负方向转动

2—27主电机:到印筒原位

2—28主电机:到制版位置 2—36纸版进送电机 2—37纸版进送电机

2—41热敏头信号输出(VHD信号)

2—42送纸离合器 2—44纸版夹电机:关闭

2—45纸版夹电机:打开 2—46压缩板电机:限制 2—47压缩板电机:原位

2—48主电机:30RPM 2—49主电机:60RPM 2—50主电机:90RPM 2—51送纸电机:30RPM 2—52送纸电机:60RPM 2—53送纸电机:90RPM

3—1固件后缀信息 3—4全部的指示灯开启 3—5打印测试图形

3—6油墨检测

6—40油墨检测调整 6—41纸版用完传感器调整

6—42图像调整图形打印

理光JP2800/3800/3000一体机印刷机的部分报错代码的解释 E-00 纸版夹出错

E-01 裁切刀出错

E-02 纸台驱动出错

E-04 热敏头过热

E-06 主电机出错

E-09 热敏头热敏电阻开路

E-12 压缩板出错

E-13 扫描仪出错

E-15 操作面板出错

E-16 送纸控制出错

E-18 印筒过热

E-21 出纸时序传感器出错

E-22 第二进送时序传感器出错

E-23 卸板位置传感器(印筒原位)出错

E-24 进送开始时序传感器出错

E故障检测代码

E01故障:剪载部分失败，剪载电动机在2s 内不能到达左边，或右边剪载原位开关控制处 原因:1、驱动器断线 2、驱动系统 3、无电源电压
