一、引言

钢结构运输方案是指在施工过程中，将钢材经过一系列的准备工作后进行运输的具体方案。钢结构运输是钢结构施工的重要环节，对于保证工程质量和进度具有重要意义。本文将详细介绍钢结构运输方案的制定过程和具体步骤。

二、总体规划

2.1 运输目标及要求

针对具体项目，确定钢结构的运输目标和要求，包括运输的时限、安全要求以及运输路径等。

2.2 运输工具选择

根据钢结构的规模、重量以及运输距离等因素，选择合适的运输工具，如卡车、铁路货车或者船舶等，并确定运输工具的数量和规格。

2.3 运输路线规划 根据项目实际情况，制定运输路线，考虑因素包括道路状况、桥梁限高、坡度等。同时，需要与相关部门沟通，获得必要的运输许可证和路权。

2.4 运输准备工作

在正式运输之前，需要进行一系列的准备工作，包括钢结构的拆卸和包装、运输工具的准备和调试等。

三、具体操作

3.1 钢结构分段与标记

将钢结构按照施工顺序进行分段，并对每个分段进行标记，以方便在运输和安装过程中的辨认和组装。

3.2 钢结构拆卸与包装

按照分段的顺序，进行钢结构的拆卸，包括起吊和分段间的切割。同时，对每个分段进行包装，以防止在运输过程中受到损坏。

3.3 运输工具准备与调试

根据运输工具的需求，对卡车或铁路货车等进行准备和调试工作，确保在运输过程中的稳定性和安全性。

3.4 钢结构装载与固定 将分段后的钢结构装载到运输工具上，并进行固定，以保证在运输过程中不产生位移和损坏。

3.5 运输过程控制

在运输过程中，需要对运输工具进行监控和控制，以确保运输过程中的安全和稳定。同时，需要与相关部门保持通讯，及时处理突发状况。

四、安全措施

4.1 运输前的安全检查

在运输前，对运输工具和钢结构进行全面的安全检查，确保不存在明显的安全隐患。

4.2 防止事故发生

在运输过程中，采取相应的安全措施，如限制速度、保持安全距离等，避免事故的发生。

钢结构工程垂直运输方案

一、绪论

随着城市建设的不断扩张和高层建筑的日益增多，对钢结构工程的垂直运输需求也在不断增加。垂直运输是指在建筑物内部或外部将物品或人员沿着垂直方向运输的过程，其中包括电梯系统、升降机系统、施工升降机等。本文将重点探讨钢结构工程垂直运输的方案及其相关技术。

二、电梯系统

1. 电梯系统的概述

电梯是最常见的垂直运输设备之一，其主要由电动机、传动装置、轿厢和导轨等组成。电梯系统依靠电动机提供动力，通过传动装置将动力传递给导轨上的轿厢，实现人员或物品的垂直运输。

2. 电梯系统的设计与选择

在钢结构工程中，电梯系统的设计与选择需考虑建筑物的高度、使用人员的数量、使用频率等因素。一般情况下，建筑物的高度超过三层时，就需要考虑采用电梯系统进行垂直运输。此外，还需要根据建筑物的结构特点和使用需求来选择合适的电梯系统，包括直通电梯、多台电梯联动系统等。

3. 电梯系统的安装与维护

在钢结构工程中，电梯系统的安装与维护是至关重要的环节。一方面，电梯系统的安装需要严格按照相关标准和规范进行，确保其结构稳固、安全可靠；另一方面，定期的维护与检查也是必不可少的，以保证电梯系统的正常运行和使用安全。

三、升降机系统

1. 升降机系统的概述

升降机系统是另一种常见的垂直运输设备，其主要由升降机架、传动装置、工作台和控制系统等组成。与电梯系统不同，升降机系统一般用于工地施工现场或建筑物外部的垂直运输，可用于搬运建筑材料、设备等重物。

2. 升降机系统的设计与选择

在钢结构工程中，升降机系统的设计与选择需要考虑建筑物的高度、施工现场的情况、物品的质量和尺寸等因素。一般情况下，建筑物的高度超过五层时，就需要考虑采用升降机系统进行垂直运输。此外，还需要根据具体的使用需求来选择合适的升降机系统，包括液压升降机、链式升降机等。 3. 升降机系统的安装与维护

在钢结构工程中，升降机系统的安装与维护同样是至关重要的环节。一方面，升降机系统的安装需要严格按照相关标准和规范进行，确保其结构牢固、操作灵活；另一方面，定期的维护与检查也是必不可少的，以保证升降机系统的正常运行和使用安全。

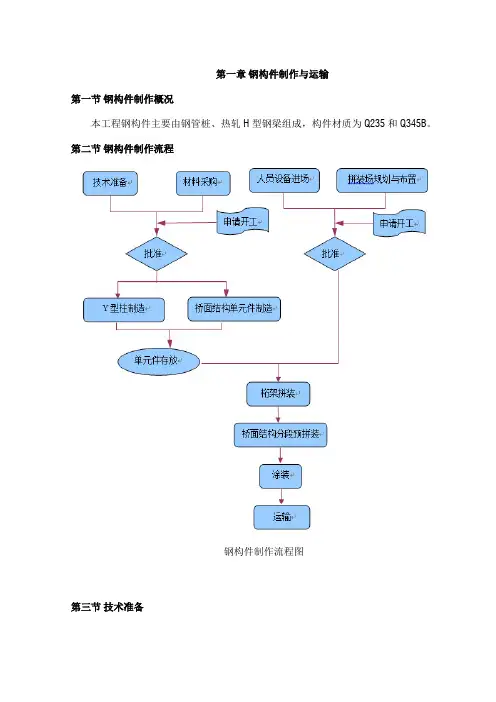

第一章 钢构件制作与运输

第一节 钢构件制作概况

本工程钢构件主要由钢管桩、热轧H型钢梁组成，构件材质为Q235和Q345B。

第二节 钢构件制作流程

钢构件制作流程图

第三节 技术准备

技术部认真研究总包提供的技术文件(设计施工图、设计规范、技术要求等资料)，并邀请设计院对工厂进行设计技术交底，经技术部门消化理解后，编制《制造工艺方案》、完成施工图转换、焊接工艺评定、火焰切割工艺评定、涂装工艺评定、工艺文件编制、工装设计和质量计划编制等技术准备工作。

技术准备主要包括以下内容，如下图所示：

第四节 主要制作工序及关键技术

一、钢板矫平

采用钢板矫平工艺消除钢板的残余变形和减少轧制内应力，从而可以减少制造过程中的变形，这是保证板件平面度的必要设备。

七辊矫平机

二、钢板预处理

采用专用钢板预处理生产线对钢板进行除锈，喷车间底漆和烘干，保证钢材的除锈质量达到Sa2.5级，如下图示。

本桥所有钢板均进行预处理，其过程为：

钢板预处理生产线 自动喷漆

另外，为了保证钢板在预处理过程钢板吊装过程中变形，均采用磁力吊上下料，避免虎头卡吊装使钢板产生局部塑性变形。

三、数控切割下料

构件放样采用计算机放样技术，放样时必须将工艺需要的各种补偿余量加入整体尺寸中，为了保证切割质量，厚板切割前先进行表面渗碳硬度试验，

本公司吸收国外先进工艺，切割优先采用数控精密切割设备进行设割，选用高纯度98.0%以上的丙稀气加99.99%的液氧气体，可保证切割端面光滑、平直、无缺口、挂渣，坡口采用专用进口切割机进行切割，见下图示。 矫 平 抛丸除锈 喷 漆 烘 干

数控切割机 数控直条切割机

等离子数控切割机 坡口专用切割机

四、边缘加工

箱形构件的上、下盖板及横隔板、H形构件的腹板及有磨光顶紧要求的接触面等均采用刨边机（见下图）或铣边机加工。

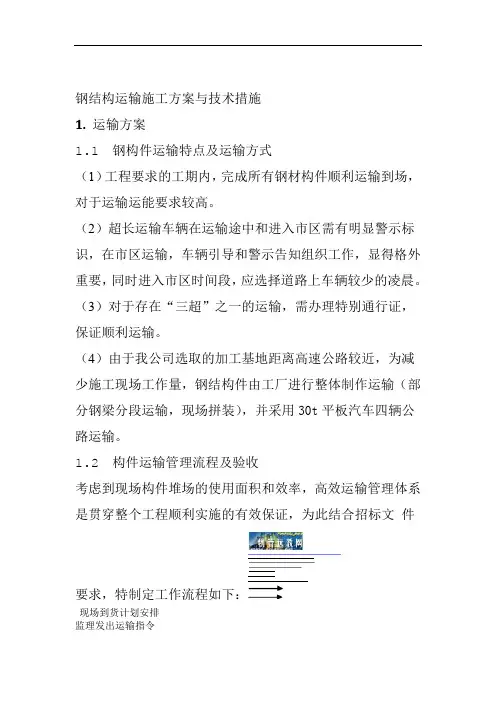

钢结构运输施工方案与技术措施

1. 运输方案

1.1 钢构件运输特点及运输方式

（1）工程要求的工期内，完成所有钢材构件顺利运输到场，对于运输运能要求较高。

（2）超长运输车辆在运输途中和进入市区需有明显警示标识，在市区运输，车辆引导和警示告知组织工作，显得格外重要，同时进入市区时间段，应选择道路上车辆较少的凌晨。

（3）对于存在“三超”之一的运输，需办理特别通行证，保证顺利运输。

（4）由于我公司选取的加工基地距离高速公路较近，为减少施工现场工作量，钢结构件由工厂进行整体制作运输（部分钢梁分段运输，现场拼装），并采用30t平板汽车四辆公路运输。

1.2 构件运输管理流程及验收

考虑到现场构件堆场的使用面积和效率，高效运输管理体系是贯穿整个工程顺利实施的有效保证，为此结合招标文 件要求，特制定工作流程如下：

现场到货计划安排

监理发出运输指令

合格构件入库 工厂组织车辆发货 随车资料

运输到交货地点 小时内24通知监理和总承人验收

监理和总承包签发

《构件验收合格证明》构件运输管理流程

为保证该项目施工工期、安装顺序，使产品数量质量达到安装现场的要求。特制定本交货及验收标准。

（1）钢结构产品运抵到安装地后根据发货清单及有关质量标准进行产品的交货及验收；

（2）派专人在安装地负责交货及验收工作；

（3）包装件（箱包装、捆包装、框架包装）开箱清点时由双方人员一起进行；

（4）交货依据：依据开出的“产品发货清单”和图纸；

（5）交货：依据“产品发货清单”和图纸逐件清点，核对产品的名称、标记、数量、规格等内容；

（6）交货产品在名称、标记、数量、规格等和发货清 单相符并双方确认，然后办理交接手续。．

1.3 装车加固及标识

（1）加固装置：薄木板、3～8吨手拉葫芦、橡胶皮。

（2）装载方法：装载时，货物的重心投影在箱包（或构件）的纵、横中线的交点上；超长货物前部不超出车板500mm后部不超出车板2500 mm，超宽货物超出车板部分应左右均匀，避免车辆不稳。
