钢构件运输方案

1、运输工具

本工程钢箱梁跨度13米，宽5米，单重约22吨，B段、C主桥钢墩柱重约5吨，在充分考证运输过程中的过桥、限高、限宽等影响，慎密考虑和编制运输方案，对线路的选择应进行实地论证，并作好各种安全措施，如分段的固定、大件运输警示标记、保障车辆等；大件运输应遵守政府有关职能部门的规定。

2、前期准备工作

根据制作方提供的详细资料：每个分段外型尺寸、单件重量、运输先后次序、日期等，作运输可行性分析，对无法解决的问题及时反馈给制作方以便及时调整、修改计划，确保施工周期。

选择好行车路线，行车路线确定后对有可能影响行驶安全的环节做好应变和应急方案和准备，以便迅速排除，保证行车畅顺。

对所有参与运输地车辆做好维护保养，检修，保证安全，顺利完成运输任务。

安规定办理三超物件运输行驶手续。

准备好专用吊具，索具和捆扎，固定用的钢索和紧不落等工具。

组织专题会议，对所有参加此次工程人员进行技术交底，

提高全体人员安全意识。

3、运输路线

运输前须与交通管理部门协商平板车通行时间和路线，在交警的配合下在道路上行驶，进入施工现场道路需进行修整、压实，保证平板车转弯半径满足要求。

4、运输过程

a) 根据施工计划，合理调度车辆，满足进度要求。

b) 采用用平板车装载构件运输。

c) 装载重心是否合适，捆扎固定是否牢固可靠，危险标志放置是否适当等，装好车后组织专人检查安全系数，如不符合要求，重新调整至最佳状态。

d) 每台车配一名有经验的起重工人跟车，负责在车辆转弯，通过狭窄路段或障碍物时下车指挥。

e) 每趟运输指定专人负责指挥，随指挥车在前面开路。

f) 每台车配对讲机一台，以随时保持联系。

g) 每次运输前由当次指挥者向司机，起重工讲清楚每个分段外型尺寸，重量，行驶路线等，要求所有参与员工心中有数。

5、注意事项

a) 出厂后个别地段路面不平，需要填平，以利重型车辆通过。

b) 个别地方的排栅或围壁需在超宽车通过时临时拆除，待

车辆通过后再装复。工地现场应预留一定空地，以便于车辆到达时进行吊装就位。

（ 八） 吊装

1、吊装流程及技术措施

1）、 钢墩柱及钢箱梁在工厂制造，由平板车运输到工地后，采用架桥机进行吊装。

2）、安装前，对支座、墩顶面高程、中线及跨径进行复测，误差在允许偏差内方可安装。

3）、施工吊装时，拟采用焊接吊点起吊方式，每段钢箱梁选择4个吊点，吊装就位于柱顶上。

4）、吊装的钢箱梁在吊装安装完各预制段后，进行拼接调整，保证桥梁整体的线性符合设计要求。

5）、钢箱梁固定后落梁就位时，要符合下列规定：

（1）钢箱梁就位前清理支座垫板，标高及平面位置符合设计要求。

（2）钢箱梁落梁前后检查建筑拱度和平面尺寸，并作记录，校正支座位置。

2、吊索，卸扣的选用及验算

1）、吊绳的选用

根据箱梁每段起吊重量G1=22t，单机起吊设4个吊点,根据P1=22T*9.8KN/T=215.6KN，取α=60°，吊索拉力S1=0.58P1/2=（0.58*215.6KN）/2=62.524KN

查表拟选用公称抗拉强度为1470Mpa，6*37钢芯钢丝绳。d=13mm钢丝绳最小破断拉力为79.2KN，满足使用要求。

2）、卸扣的选用

T(8)级

产品型号 额定载荷 W D d E P S L 自重

T-BW2-3/8 2 17 12 9.5 23 9.5 36.5 52.5 0.13

T-BW2.5-7/16 2.5 19 14 11 27 11 43 62 0.21

T-BW3.25-1/2 3.25 20.5 16 13 30 13 48 70.5 0.3

T-BW5-5/8 5 27 20 16 38 17.5 60.5 88 0.64

T-BW7-3/4 7 32 22 19 46 20.5 71.5 102.5 1.09

T-BW9.5-7/8 9.5 36.5 27 22.5 53 24.5 84 121 1.7

T-BW12.5-1 12.5 43 30 25.5 60.5 27 95 139 2.5

T-BW15-1

1/8 15 46 33 29.5 68.5 32 108 154 3.79

T-BW18-1

1/4 18 51.5 36 33 76 35 119 170.5 4.89

T-BW21-1

3/8 21 57 39 36 84 38 133.5 186.5 7.04

T-BW30-1 30 60.5 42 39 92 41 146 201 8.35

1/2

T-BW40-1

3/4 40 73 52 47 106.5 57 178 244 13.72

T-BW50-2 50 82.5 60 53 122 61 197 275 20.33

T-BW80-2

1/2 80 105 72 69 144.5 79.5 267 346 40.92

S(6)级

产品型号 额定载荷 W D d E P S L 自重

S-BW0.5-1/4 0.5 12 8 6.5 15.5 6.5 29 36.5 0.05

S-BW0.75-5/16 0.75 13.5 10 8 19 8 31 44.5 0.1

S-BW1-3/8 1 17 12 9.5 23 9.5 36.5 52.5 0.13

S-BW1.5-7/16 1.5 19 14 11 27 11 43 62 0.21

S-BW2-1/2 2 20.5 16 13 30 13 48 70.5 0.3

S-BW3.25-5/8 3.25 27 20 16 38 17.5 60.5 88 0.64

S-BW4.75-3/4 4.75 32 22 19 46 20.5 71.5 102.5 1.09

S-BW6.5-7/6.5 36.5 27 22.5 53 24.5 84 121 1.7

8

S-BW8.5-1 8.5 43 30 25.5 60.5 27 95 139 2.5

S-BW9.5-1

1/8 9.5 46 33 29.5 68.5 32 108 154 3.79

S-BW12-1

1/4 12 51.5 36 33 76 35 119 170.5 4.89

S-BW13.5-1

3/8 13.5 57 39 36 84 38 133.5 186.5 7.04

S-BW17-1

1/2 17 60.5 42 39 92 41 146 201 8.35

S-BW25-1

3/4 25 73 52 47 106.5 57 178 244 13.72

S-BW35-2 35 82.5 60 53 122 61 197 275 20.33

S-BW55-2

1/2 55 105 72 69 144.5 79.5 267 346 40.92

查表选用型号：T-BW7-3/4

负荷：7t

则：7×4＝28t

即：28t＞22t，满足要求。

3）、吊点布置

每台吊机起吊设置4个吊点，要求箱梁的重心要在两端吊点

的中点的连线所在的垂直面上，误差不超过10mm。以避免箱梁倾斜，确保箱梁的顺利对接。吊点采用钢丝绳捆绑式吊装。为防止钢丝绳捆绑对钢箱梁的破坏及对钢丝绳的保护，在钢箱梁捆绑位置采用方木包角以保护构件和钢丝绳。

3、 测量控制

1）、钢箱梁轴线控制

先根据座标在桥墩上准确的放出轴线和桥梁中心线；钢箱梁在装配制作时要放出桥梁中心线和轴线，焊接完后复查各线并打上洋冲标志；钢箱梁在吊装就位时离支座约50mm时，精调钢横梁，让钢箱梁上中心线和轴线对应上桥墩上的各线；复查各线的重合度，并在支座四面安装限位码后吊车缓慢松钩就位，在松钩过程中要随时注意各线的偏移。

2）、钢箱梁标高控制

根据设计院给出的高程表，准确的计算出各临时支墩处各支点的高程；各支点安装完成后重新用激光经伟仪复查高程；钢箱梁吊装后在箱梁初步定位好，用水平仪复查钢箱梁顶板高程，如有偏差重新调整。

3）、钢箱梁中心线、前后位置控制

严格按照图纸横向加劲肋纵向间距尺寸，以钢箱梁为基准调整间距，同一总段要两个箱梁和片体同时施工，以防止

“错位”。

合集下载

钢结构运输方案流程

钢结构运输方案流程

钢结构运输方案流程

(一)、构件包装及标识

1、构件包装目的

1）、在运输过程中，保护构件使之不易损坏。

2）、每一车构件都必须有一一对应的构件清单，发运方与接受方有据可查，不致引起混乱。

3）、使构件的运输体积比较紧凑，可以减少运输费用，同时便于构件装卸。

2、包装遵循原则

1）、同部位的杆件尽量包装在一起，可以与安装进度配套运输，保证现场所需构件的及时供应，否则，会出现现场堆积的构件很多，但是构件不配套，影响安装进度。

2）、包装牢固，运输过程中不要出现散包的现象。导致构件混乱，影响施工现场的交接。

3）、每个包装箱内的构件必须与装箱清单一一对应，便于交接与查找。

3、构件包装设计

钢构件按规定制作完毕且经检验合格后，应及时贴上标识；运输前分别包装，减少运输磨损。钢构件运输时绑扎必须牢固，防止松动。钢构件在运输车上的支点、两端伸出的长度及绑扎方法均能保证构件不产生变形、不损伤涂层且保证运输安全。出厂产品均按要求进行包装。

钢构配件应分类打包，零配件应标明名称、数量、生产日期。

主要螺栓孔以及顶紧面用胶布粘贴，防止运输、吊装过程中孔、顶紧面堵塞受损及钢体扭曲变形。包装物与钢体间必须加垫软材料防止油漆受损。

⑴、钢结构产品中的小件、零件，一般指螺栓、连接板、垫板等，采用箱装或捆扎等包装方式，并附有装箱单。箱体上标明箱号、毛重、净重、构件名称编号等。

箱体用钢板焊成，不易散箱。到工地可作为安装垫板、临时固定件。箱体外壳要焊上吊耳。

⑵、对于一些细长构件采用镀锌薄铁片捆扎，每捆重量不宜过大，吊具不宜直接钩挂在捆扎件上。直杆件全部用钢框架进行固定，下部用垫木支承。弯曲杆件按同类型进行集中堆放，并用钢框架、垫木和钢丝进行绑扎固定。

⑶、钢结构构件中的特大构件，一般要标出重量，重心的标注用鲜红色的油漆标出。同时加垫块、绳索固定。

(二)、构件的运输 1、运输方式

根据以往我们在福建承建各类工程经验并结合本工程的特点，从经济、快捷、安全角度考虑，拟直接采用汽车运输的方案。

钢结构运输方案

钢结构运输方案

钢结构运输方案

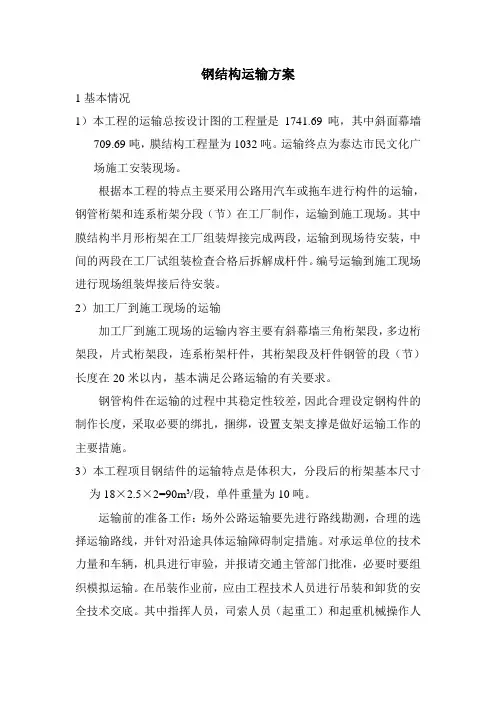

1基本情况
