油门电磁铁工作原理

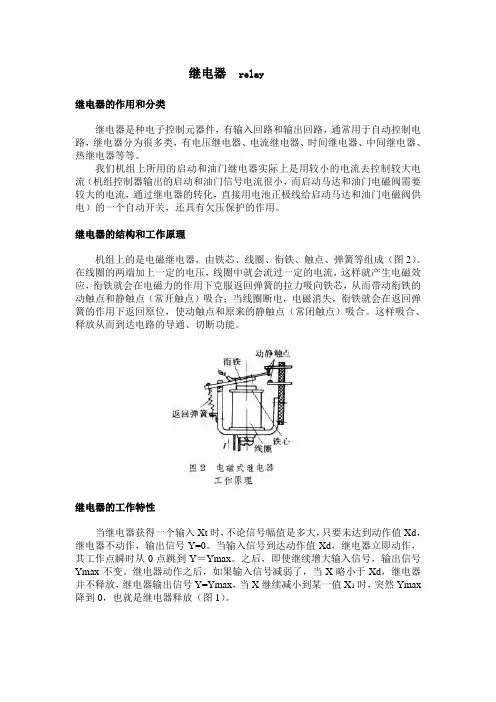

继电器 relay

继电器的作用和分类

继电器是种电子控制元器件，有输入回路和输出回路，通常用于自动控制电路，继电器分为很多类，有电压继电器、电流继电器、时间继电器、中间继电器、热继电器等等。

我们机组上所用的启动和油门继电器实际上是用较小的电流去控制较大电流（机组控制器输出的启动和油门信号电流很小，而启动马达和油门电磁阀需要较大的电流，通过继电器的转化，直接用电池正极线给启动马达和油门电磁阀供电）的一个自动开关，还具有欠压保护的作用。

继电器的结构和工作原理

机组上的是电磁继电器，由铁芯、线圈、衔铁、触点、弹簧等组成（图2）。在线圈的两端加上一定的电压，线圈中就会流过一定的电流，这样就产生电磁效应，衔铁就会在电磁力的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点和静触点（常开触点）吸合；当线圈断电，电磁消失，衔铁就会在返回弹簧的作用下返回原位，使动触点和原来的静触点（常闭触点）吸合。这样吸合、释放从而到达电路的导通、切断功能。

继电器的工作特性

当继电器获得一个输入Xt时，不论信号幅值是多大，只要未达到动作值Xd，继电器不动作，输出信号Y=0。当输入信号到达动作值Xd，继电器立即动作，其工作点瞬时从0点跳到Y＝Ymax。之后，即使继续增大输入信号，输出信号Ymax不变。继电器动作之后，如果输入信号减弱了，当X略小于Xd，继电器并不释放，继电器输出信号Y=Ymax，当X继续减小到某一值X1时，突然Ymax降到0，也就是继电器释放（图1）。

继电器线圈和触点的图形符号

继电器的检查

1、测电阻 测量常闭触点与动点的电阻，电阻应为0，常开触点与动点的电阻，电阻应为无穷大。

2、测线圈电阻 线圈如没开路时只有很小的电阻，测线圈电阻可判断线圈是否开路。

3、线圈接入适当的电源，看衔铁是否动作，可再测量常闭触点与动点的电阻。

挖机油门电机工作原理

挖机油门电机是挖机的一种重要组件，它主要负责控制挖机的油门调节。挖机油门电机基本上由电机本体、电磁铁和传动机构组成。其工作原理如下：

1. 油门信号输入：当操作员踩下挖机操作室内的油门踏板时，通过连接线路将油门信号输入到挖机油门电机。

2. 电信号转换：挖机油门电机内部的控制电路将油门信号转换成适合电机工作的电压信号。这个转换过程可以是通过传感器来检测油门信号转化为电压值，然后控制电路将电压信号调整到合适的值。

3. 电压输出：控制电路将转换后的电压信号输出给电机本体中的电磁铁。电磁铁将根据电压信号的强弱来调整磁力大小。

4. 电磁铁工作：根据电压信号的强弱，电磁铁会产生相应的磁力。磁力将推动传动机构上的活塞或阀来控制油门的开度。

5. 传动机构调节：活塞或阀通过传动机构连接到挖机发动机上的油门机构，当电磁铁工作时，活塞或阀会随之移动，从而调节油门的开度。

通过以上工作原理，挖机油门电机可以根据操作员的油门操作信号精确地控制挖机发动机的输出功率，实现挖机的前进、倒退及快慢速调控。

汽车压缩机电磁阀工作原理

汽车压缩机电磁阀是一种电磁控制装置，用于控制汽车压缩机的工作状态。它的工作原理如下：

1. 电磁铁原理：汽车压缩机电磁阀的关键部件是一个电磁铁。当通过电流通入电磁铁时，会产生磁场，使得电磁铁上的活塞运动，并且与压缩机的进气或出气口相连。

2. 气动原理：汽车压缩机电磁阀利用气动原理控制气体的通断。当电磁铁上的活塞与某一气体通道相连时，该气体流通；当电磁铁上的活塞与气体通道断开连接时，该气体被阻断。

3. 传动原理：当电磁铁上的活塞运动时，通过传动装置将压缩机的进气或出气口设定为打开或关闭状态。因此，通过控制电磁铁的通断，可以控制压缩机的工作和停止。

总结起来，汽车压缩机电磁阀利用电磁铁产生的磁场，控制气体的通断，通过传动装置实现压缩机的工作和停止。这样可以对汽车的压缩机进行精确地控制，保证空调系统的正常运行。

油门电磁铁工作原理

油门电磁铁是一种常见的电磁装置，广泛应用于汽车、电动机等领域。它的工作原理是基于电磁感应和磁场作用的。

当电磁铁通电时，电流通过线圈，产生磁场。根据安培定律，电流在导线上会形成一个环绕导线的磁场。这个磁场的强度与电流的大小成正比，与导线的形状和长度有关。

在油门电磁铁中，线圈通电后产生的磁场与铁芯相互作用，使铁芯成为一个临时的磁体。这个临时的磁体会吸引或排斥其他磁性物体，实现机械运动。

具体来说，当油门电磁铁通电时，磁场会使铁芯磁化。铁芯的磁化程度取决于电流的大小，而电流的大小又取决于油门的位置。当油门处于关闭状态时，电流较小，磁场较弱，铁芯的磁化程度也较小。而当油门处于打开状态时，电流较大，磁场较强，铁芯的磁化程度也较大。

根据磁性物质的吸引和排斥特性，铁芯的磁化程度会对机械装置产生影响。例如，在汽车中，油门电磁铁通电后，磁场会吸引或排斥与其相邻的金属部件，从而改变油门的位置。这样，油门电磁铁就起到了控制汽车速度的作用。

油门电磁铁通过产生磁场来控制机械装置的运动。它的工作原理基于电磁感应和磁场作用，通过改变电流的大小来改变磁场的强度，从而实现对机械装置的控制。
