建筑施工技术砌筑工程PPT演示课件

格式：ppt
大小：1.93 MB
文档页数：261

下载文档原格式

(2024年)砌体砌筑工程施工实训ppt课件

砌体砌筑工程施工实训ppt课件目录•砌体砌筑工程概述•施工前准备与材料选择•砌筑基本技能训练•常见砌体结构施工实训•特殊部位砌筑技巧探讨•质量检查与验收标准解读•总结回顾与拓展延伸CONTENTSCHAPTER01砌体砌筑工程概述定义与分类定义砌体砌筑工程是指利用砌块、砖、石等建筑材料，通过砂浆等粘结材料，按照一定的砌筑方法和技术要求，构筑成各种形状和尺寸的建筑物或构筑物的施工过程。

分类根据使用材料的不同，砌体砌筑工程可分为砖砌体、石砌体、砌块砌体等；根据施工方法的不同，可分为手工砌筑和机械砌筑。

历史与发展历史砌体砌筑工程历史悠久，早在古代，人们就开始使用砖、石等材料进行建筑。

随着生产技术的发展和社会的进步，砌体砌筑工程不断发展和完善。

发展近年来，随着新型建筑材料和施工技术的不断涌现，砌体砌筑工程正朝着高效、节能、环保的方向发展。

同时，计算机技术和数值模拟方法的应用也为砌体砌筑工程的设计和施工提供了有力支持。

砌体结构特点与优势特点砌体结构具有取材方便、造价低廉、保温隔热性能好、耐火耐久等优点。

同时，由于砌体材料的多孔性和脆性，使得砌体结构在受力性能方面存在一定的局限性。

优势与钢筋混凝土结构相比，砌体结构具有自重轻、节约材料、缩短工期等优势。

此外，在地震等自然灾害中，砌体结构具有较好的抗震性能，能够减少人员伤亡和财产损失。

CHAPTER02施工前准备与材料选择审查施工图纸的完整性和准确性，确保图纸符合设计规范和施工要求。

了解设计意图和工程特点，明确各部位砌体砌筑的施工工艺和质量标准。

进行施工图纸交底，使施工人员充分理解设计意图和施工要求，确保施工顺利进行。

施工图纸审查及交底材料选用与验收标准根据设计要求，选用符合规范要求的砌块、砂浆等材料。

对进场的砌块进行外观检查，确保其尺寸准确、外观整洁，无裂缝、缺棱掉角等缺陷。

对砂浆进行试配，确定合适的配合比，确保其和易性、保水性和强度等性能满足施工要求。

搭设安全设施，如安全网、安全栏杆等，确保施工人员的人身安全。

学习模块4：砌筑工程PPT课件

砌筑工具，如瓦刀、泥抹子、线坠子和水平尺等。
在选择材料和工具时，应考虑其耐用性、实用性和经济性等因素。
03 砌筑技术与方法
基础砌筑技术
基础砌筑概述
基础是建筑物的重要组成部分，承担着承载建筑物重量的任务。基础砌筑技术包括地基处理、垫层施工、砖石基础砌筑等多个方面。
墙体质量检测与验收
墙体砌筑完成后，应进行质量检测与验收，包括外观检查、尺寸测量、强度测试等方面，以确保墙体符合设计要求和使用安全。
砖石结构砌筑技术
砖石结构砌筑概述
砖石结构是指以砖石为主要材料的建筑结构形式，具有耐久性好、防火性能高等优点。
砖石墙体的砌筑方法
砖石墙体的砌筑方法包括平砌法、丁字砌法、十字交叉砌法等。选择合适的砌筑方法，确保墙体的稳定性和承载能力。
通过专业的检测工具和方法，对砌筑工程进行全面的质量检测，包括强度、密实度、平整度、垂直度等方面的检测。
质量评估
根据质量检测结果，对砌筑工程质量进行评估，分析存在的问题和原因，提出相应的改进措施，确保工程质量符合要求。
工程验收与维护
工程验收
在砌筑工程完工后，组织相关人员进行工程验收，检查工程是否符合设计要求和质量标准，确保工程质量和安全。
工程维护
在砌筑工程投入使用后，定期进行维护和保养，及时发现和处理存在的质量问题，保持工程的使用效果和寿命。
05 砌筑工程案例分析
古代砌筑工程案例
总结词
历史悠久、技术精湛
秦始皇陵
作为中国历史上最早的大型砌筑工程之一，秦始皇陵以其规模宏大、设计精巧而著称，反映了古代砌筑技术的卓越水平。
古罗马斗兽场
垫层施工要点
垫层是基础与地面之间的过渡层，具有分散建筑物重量、防止土壤侵蚀等作用。垫层施工时需注意材料选择、厚度控制和排水设计等方面。

建筑施工课件(砌筑工程PPT课件

第38页/共42页
➢ 氯盐砂浆不得在以下情况下采用：对装饰工程有特殊要求的建筑物；处于潮湿环境下的建筑物；变电所、发电站等接近高压电线的建筑物；经常处于地下水位变化范围内，而又没有防水措施的砌体。
39
第39页/共42页
二、冻结法 ➢ 冻结法是采用不掺外加剂的砂浆砌筑墙体，允许砂浆遭受一定程度的冻结。
34
第34页/共42页
35
第35页/共42页
第三节砌体的冬期施工
• 当室外日平均气温预计连续5d稳定低于5℃或者当日最低气温低于0℃时，砌体工程应采取冬期施工措施。
• 冬期施工所用材料应符合下列规定： ➢ 块材在砌筑前应清除冰霜，在负温条件下，如浇水困难，则应增大砂浆的稠
度； ➢ 块材在砌筑前应清除冰霜，在负温条件下，如浇水困难，则应增大砂浆的稠
3、加气混凝土砌块加气混凝土砌块是以水泥、矿渣、砂、石灰等为主要原料，加入发气剂，经搅拌成型、蒸压养护而成的实心砌块。
3
第3页/共42页
（三）石块 ➢ 砌筑用石有毛石和料石两类。 ➢ 毛石又分为乱毛石和平毛石。 ➢ 料石按其加工面的平整度分为细料石、粗料石和毛料石三种。 ➢ 强度等级划分为MU100、MU80、MU60、MU50、MU40、MU30、MU20、MU15和
4、外掺料：砂浆中的外掺料包括石灰膏、粘土膏、电石膏和粉煤灰等。采用混合砂浆时，应将生石灰熟化成石灰膏，并用滤网过滤，使其充分
熟化，熟化时间不得少于7d；磨细生石灰粉的熟化时间不得少于2d。配制水泥石灰砂浆时，不得采用脱水硬化的石灰膏。 5、外加剂：凡在砂浆中掺入有机塑化剂、早强剂、缓凝剂、防冻剂等，应经检验和试配符合要求后，方可使用。
11
第11页/共42页

建筑工程施工砌体工程PPT课件

经验一
严格控制材料质量，确保砌体强度符合设计要求
经验二
加强施工过程监管，确保砌体垂直度、平整度等指标达标
经验三
注重细部构造处理，提高砌体工程整体质量
教训三
细部构造处理不当，影响砌体工程整体质量
2024/1/26
教训二
施工过程监管不到位，造成砌体垂直度、平整度等指标超标
教训一
忽视材料质量控制，导致砌体强度不足
2024/1/26
9
施工机械设备及工具
2024/1/26
施工机械设备
搅拌机、垂直运输设备（如塔吊、井架等）、水平运输设备（如手推车、机动翻斗车等）等，用于提高施工效率和减轻劳动强度。
施工工具
瓦刀、大铲、托灰板、皮数杆、线坠、靠尺板、水平尺、墨斗等，用于砌筑过程中的各种操作。
10
2024/1/26
设立安全警示标志
在施工现场醒目位置设立安全警示标志，提醒人员注意安全。
定期检查维护设备
对施工设备、工具等进行定期检查和维护，确保设备处于良好状态，防止因设备故障引发安全事故。
21
环保要求及节能减排措施
减少粉尘污染
采用湿式作业、洒水降尘等措施，减少施工现场的粉尘污染。
2024/1/26
现状
目前，砌体工程在建筑工程中仍占有重要地位，特别是在多层和高层建筑中。同时，随着绿色建筑和节能建筑的发展，砌体工程也在不断向环保、节能、高效的方向发展。
2024/1/26
5
砌体结构优缺点
优点
具有较高的抗压、抗拉、抗剪强度，稳定性好；具有良好的保温、隔热、隔音性能；原材料来源广泛，价格相对较低；施工技术成熟，易于实现工业化生产。

第3章--砌筑工程PPT课件

图3-3. 龙门板
11
3.摆砖样
按选定的组砌方法，在墙基顶面放线位置试摆砖样（生摆，即不铺灰），尽量使门窗垛符合砖的模数，偏差小时可通过竖缝调整，以减小斩砖数量，并保证砖及砖缝排列整齐、均匀，以提高砌砖效率。摆砖样在清水墙砌筑中尤为重要。整砖数量计算原理如图3-4所示。
（a）
.
12
（b）图3-4 整砖数量计算（a）墙面排砖计算；（b）洞口排砖计算
图3-7 砌体受力情况（a）砌体不横平；（b）拱结构
.
19
2.砂浆饱满、灰缝均匀
对砌砖工程，上面砌体的重量主要通过砌体之间的水平灰缝传递到下面，水平灰缝不饱满或厚薄不均会使砖块不能均匀传力，而产生弯曲、剪切破坏作用，会造成砖块折断。为此，规定实心砖砌体水平灰缝的砂浆饱满度不得低于80％。竖向灰缝的饱满程度，影响砌体抗透风和抗渗水的性能。水平缝厚度和竖缝宽度规定为10mm±2mm，过厚的水平灰缝容易使砖块浮滑，墙身侧倾，过薄的水平灰缝会影响砌体之间的粘结能力。
2.砂浆的和易性能
砂浆的和易性是指砂浆在搅拌、运输、摊铺时易于
流动并不易失水的性质。和易性包括流动性和保水性。
在拌制砂浆时，有时为了提高砂浆的流动性、保水性，常加入一定的掺合料(石灰膏、粉煤灰、石膏等) 和外加剂。加入的外加剂，不仅可以改善砂浆的流
动性、保水性，而且有些外加剂能提高硬化后砂浆的粘结力和强度，改善砂浆的抗渗性和干缩等。
（a）斜槎砌图筑.3-9；接（槎b）直槎砌筑
22
5.临时施工洞口留置
在墙上留置临时施工洞口，其侧边离交接处墙面不应小于500mm，洞口净宽度不应超过1m。临时施工洞口应做好补砌。
不得在下列墙体或部位设置脚手眼：

建筑施工技术之砌筑工程ppt 136页.ppt

；
• （3）掺用有机塑化剂的砂浆为3～5min。
• ④砂浆的使用
• 砂浆应随拌随用。水泥砂浆和水泥混合砂浆必须分别在拌成后3h和4h内使用完毕；如施工期间最高气温超过30℃时，必须分别在拌成后2h和3h内使用完毕。
• ⑤砂浆试块强度验收 • 砂浆强度以标准养护，龄期为28d的试块抗压试验结果为准。
• 砌筑砂浆的分层度不得大于30mm。砌筑砂浆的稠度见表43。
表4-3 砌筑砂浆稠度
• ③砂浆的制备 • 砂浆应采用机械搅拌。常用于砂浆制备的机械有：混凝土
搅拌机、砂浆搅拌机等。
搅拌时间自投料完算起应符合下列规定：
• （1）水泥砂浆和水泥混合砂浆不得少于120s； • （2）水泥粉煤灰砂浆和掺用外加剂的砂浆不得少于180s

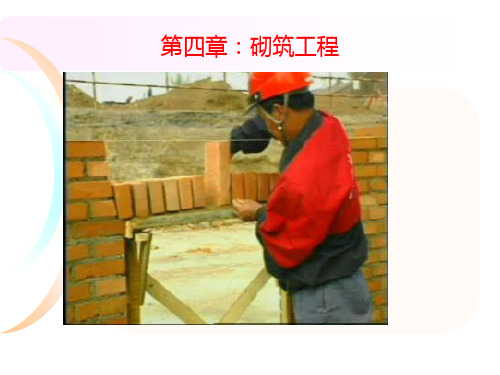

第四章：砌筑工程
砌筑工程的基础知识
砌筑工程施工是指普通粘土砖、硅酸盐类砖、石块和各种砌块的施工。砖石砌体在我国有悠久历史。
它取材容易，造价低，施工简单，目前在中小城市、农村仍为建筑施工中的主要工种工程之一。其缺点是自重大，劳动强度高，生产效率低，且烧砖多占用大量农田，难以适应现代建筑工业化的需要，因而采用新型墙体材料，改善砌体施工工艺是砖筑工程改革的重点。
石灰膏
• 5）、水——拌制砂浆用水，水质应符合国家现行标准《混凝土拌合用水标准》JGJ 63的规定。
• 6）、砂浆——砌筑砂浆填充砖之间的空隙，并将其粘结成一整体形成砌体。在建筑工程中主要起到黏结、衬垫、传递应力的作用。
• ①砌筑砂浆一般采用水泥砂浆和混合砂浆。按组成材料的不同分为：水泥砂浆、水泥混合砂浆、非水泥砂浆。
陶瓷玻化砖表面的砂浆
加气混凝土砌块表面的砂浆
• 检验方法：在砂浆搅拌机出料口或在湿拌砂浆的储存容器出

施工技术3 1砌筑工程精品PPT课件

砌筑工程是一个综合的施工过程，它包括材料的准备、
运1输0/14、/202脚0 手架的搭设和砌体砌筑等。
5
§3-1 砌筑材料
砌体工程所用的材料应有产品的合格证书、产品性能检测报告。块材、水泥、钢筋、外加剂等应有材料主要性能的进场复验报告。
▪
砖的品种、强度等级必须符合设计要求，并应规格
一致。
▪
砌筑砖砌体时，砖应提前1～2d浇水湿润。
▪
一般要求砖处于半干湿状态(将水浸入砖10mm左右)，
含水率为10%～15%。
10/14/2020
6
§3-1 砌筑材料
❖ 一、砖（实心砖、空心砖）
❖ 实心砖：烧结普通砖、蒸压灰砂砖、粉煤灰砖、炉渣砖。
❖
普通实心砖的规240mm×115mm×53mm,
❖ 即4块砖长加4个灰缝，8块砖宽加8个灰缝，16个砖厚加16个灰缝均为1ｍ的长度（即“4顺8丁16线”）。1ｍ3砖墙＝512块砖。
反应砂浆中各组分材料不易分离的性质。用分层度表示。将砂浆搅拌均匀后先测定沉入度，再装入分层度测定仪，30min后去掉上层2/3的砂浆（约200mm厚），再次测定沉入度，先后两次沉入度之差即为分层度（一般控制在10-30mm）。影响因素：组成材料的种类和用量、砂的质量、外加剂品种和参量等。
❖ 5.各种砌体稠度要求：
❖ 蒸压空心砖的规格为:长均为240mm,宽均为115mm,高有 53,90,115,175mm.常用等级： mu7.5、 mu10、 mu15、 mu20, mu20五种
10/14/2020
7
§3-1 砌筑材料
二、砌筑砂浆
1.材料要求
▪
砌筑砂浆使用的水泥品种及标号，应根据砌体部位

建筑施工技术之砌筑工程(ppt 261页)

2020/10/25
20
第二节毛石砌体施工
表三：石砌体的轴线位置及垂直度允许偏差
2020/10/25
21
第二节毛石砌体施工
（一）一般项目
1、石砌体的一般尺寸Байду номын сангаас许偏差应符合表四的规定。
外墙，按楼层（4m高以内)每20m抽查1处，每处3延长米，但不应少于3 处；内墙，按有代表性的自然间抽查 10％，但不应少于3间，每间不应少
时间应符合下列规定：（1)水泥砂浆和水泥混合砂浆不得少于2min；（2)水泥粉煤灰砂浆和掺用外加剂的砂浆不得少于
3min；（3)掺用有机塑化剂的砂浆，应为3--5min。 10、砂浆应随拌随用，水泥砂浆和水泥混合砂浆应分
别在3h和4h内使用完毕；当施工期间最高气温超过30℃时，应分别在拌成后2h和3h内使用完毕。注：对掺用缓凝剂的砂浆，其使用时间可根据具体情况延长。
6、施工中当采用水泥砂浆代替水泥混合砂浆时，应重新确定砂浆强度等级。
7、凡在砂浆中掺人有机塑化剂、早强剂、缓凝剂、防冻剂等，应经检验和试配符合要求后，方可使用。有机塑化剂应有砌体强度的型式检验报告。
2020/10/25
7
第一节砌筑砂浆
8、砂浆现场拌制时，各组分材料应采用重量计量。 9、砌筑砂浆应采用机械搅拌，自投料完算起，搅拌
2020/10/25
30
一、材料质量要求
在砌筑时有时要砍砖，按尺寸不同分为“七分头”(也称七分找)，‘半砖’，‘二寸条；和 ‘二寸头”(也称二分找)，见图1。
2020/10/25
17
第二节毛石砌体施工
9、挡土墙的泄水孔当设计无规定时，施工应符合下列规定：
(1)泄水孔应均匀设置，在每米高度上间隔2m左右设置一个泄水孔；

第四章建筑施工技术砌筑工程PPT课件

31
(3) 门型脚手架的搭设与拆除 ❖ 搭设门型脚手架时，基底必须先平整夯实。 ❖ 外墙脚手架必须通过扣墙管与墙体拉结，并用扣件把钢管和处于相交方向的门架连接起来，如图3.8所示。 ❖ 整片脚手架必须适量放置水平加固杆(纵向水平杆)，前三层要每层设置，如图 3.9所示。三层以上则每隔三层设一道。 ❖ 在架子外侧面设置长剪刀撑。使用连墙管或连墙器将脚手架与建筑物连接。高层脚手架应增加连墙点布设密度。 ❖ 拆除架子时应自上而下进行，部件拆除顺序与安装顺序相反。
广泛等
19
20
1、主构件 2、辅助构件（作业面及附壁拉接等）
间横杆、架梯、连墙撑 3、专用构件
悬挑架、提升轮
21
• 组装顺序 • 立杆底座——立杆——横杆——斜杆——接头锁紧——上层立杆——
连接销——横杆
装饰工程
模板支撑
22
3.1.1.3 门型脚手架
门型脚手架又称多功能门型脚手架，是目前国际上应用最普遍的脚手架之一。 (1) 门型脚手架的构造及主要部件
12
表3.1 扣件式钢管脚手架构造尺寸和施工要求
用途
构造形式
里立杆离墙面的距离(m)
立杆间距(m)
横向
纵向
单排
1.2~1.5
2
砌筑
双排
0.5
1.5
2
单排
1.2~1.5
2.2
装饰
双排
0.5
1.5
2.2
操作层小横杆间大横杆步小横杆挑向墙面
距(m)
距(m)
的悬(m)
0.67
1.2~1.4
1
▪ 门型脚手架由门式框架、剪刀撑和水平梁架或脚手板构成基本单元，如图3.4

砌筑课件ppt

04
砌筑流程
基础施工
基础土方开挖
根据设计图纸，进行基础部分的土方开挖工作，确保基础深度和宽度符合要求。
垫层施工
在开挖好的基础上铺设垫层，垫层材料可选用混凝土、碎石等，起到找平、排水和承载上层结构的作用。
基础结构施工
根据设计图纸，进行基础结构的施工，如钢筋混凝土框架、砖石结构等，确保基础稳固。
抹泥刀
用于涂抹和修整砂浆，确保砌筑表面平滑。
铁锤
用于敲击砖块，使其紧密结合，同时也可用于调整砌筑位置。
水平尺
用于检测砌筑面是否水平，保证砌筑质量。
砌筑技术要点
选砖
选择符合要求的砖块，剔除有裂纹、变形等缺陷的砖块。
砂浆搅拌
按照规定的比例混合砂浆材料，确保砂浆质量和稠度。
浸砖
将砖块浸泡在水中，使其充分吸水，增加粘结力。
装饰装修
墙面处理
对砌筑好的墙体进行表面处理，如抹灰、贴瓷砖等，提高墙面的美观度和使用性能。
门窗安装
根据设计图纸，安装门窗，确保门窗的开启自如、关闭严密。
细部处理
对墙体的细部进行处理，如滴水线、窗台板等，完善墙体的使用功能和装饰效果。
验收交付
01
02
03
质量检查
对砌筑完成的墙体进行质量检查，确保墙体的各项指标符合设计要求。
为施工人员配备合格的安全防护用品，如安全帽、安全带、护目镜等，保障施工人员的生
命安全。
砌筑施工环境保护措施
控制施工噪音
合理安排施工时间，采用低噪音设备，减少夜间施工噪音扰民。
控制施工粉尘
采取洒水、覆盖等措施，减少施工粉尘的排放，保护环境。
节约用水和用电

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

5、砌筑砂浆应通过试配确定配合比。当砌筑砂浆的组成材料有变更时。其配合比应重新确定。
砌筑砂浆的强度等级宜采用M20、M15、M10、M7.5、 M5、M2．5。
水泥砂浆拌产合物的密度不宜小于1900Kg/立方米；水泥混合砂浆拌合物的密度不宜小于1800Kg/立方米；
砌筑砂浆稠度、分层度、试配抗压强度必须同时符合要求。
（1）对水泥砂浆和强度等级不小于M5的水泥混合砂浆，不应超过5％；
（ 2）对强度等级小于M5的水泥混合砂浆，不应超过10％；
（ 3）人工砂、山砂及特细砂，应经试配能满足砌筑砂浆技术条件要求。
30.09.2020
3
学习情境1 砌筑砂浆
3、配制水泥石灰砂浆时，不得采用脱水硬化的石灰膏；
4、拌制砂浆用水，水质应符合国家现行标准《混凝土拌合用水标准》JGJ 63的规定
间应符合下列规定：（1)水泥砂浆和水泥混合砂浆不得少于2min；（2)水泥粉煤灰砂浆和掺用外加剂的砂浆不得少于3min；（3)掺用有机塑化剂的砂浆，应为3--5min。 10、砂浆应随拌随用，水泥砂浆和水泥混合砂浆应分别
在3h和4h内使用完毕；当施工期间最高气温超过 30℃时，应分别在拌成后2h和3h内使用完毕。注：对掺用缓凝剂的砂浆，其使用时间可根据具体情况延长。
30.09.2020
4
学习情境1 砌筑砂浆砌筑砂浆的稠度见表一。
30.09.2020
5
学习情境1 砌筑砂浆
砌筑砂浆的分层度不得大于30mm。
水泥砂浆中水泥用量不应小于200Kg/m3，水泥混合砂浆中水泥和掺加料总量宜为300~350Kg/m3。
具有冻融循环次数要求的砌筑砂浆，经冻融试验后，质量损失率不得大于5%，抗压强度损失率不得大于 25%。
本机是具有螺旋搅拌叶的强制式防漏浆灰浆搅拌机。可以制备各种标号的水泥灰浆，水泥石灰混合灰浆以及掺有短纤维的灰浆混合物，拌制迅速，搅拌均匀，为一般建筑施工的常用设备。
本机结构简单，使用可靠，操作维修方便，生产率高，适用于一般建筑工地各种土建工程的施工场合。
30.09.2020
10
学习情境1 毛石砌体施工
12．当施工中或验收时出现下列情况，可采用现场检验方法对砂浆和砌体强度进行原位检测或取样检测，并判定其强度：
(1)砂浆试块缺乏代表性或试块数量不足；
(2)对砂浆试块的试验结果有怀疑或有争议；
(3)砂浆试块的试验结果，不能满足设计要求。
30.09.2020
9
学习情境1 砌筑砂浆
UJZ200A灰浆搅拌机
30.09.2020
7
学习情境1 砌筑砂浆
11、砌筑砂浆试块强度验收时其强度合格标准必须符合以下规定：
同一验收批砂浆试块抗压强度平均值必须大于或等于设计强度等级所对应的立方体抗压强度，同一验收批砂浆试块抗压强度的最小一组平均值必须大于或等于设计强度等级所对应的立方体抗压强度的0．75倍。
注：（1）砌筑砂浆的验收批，同一类型、强度等级的砂浆试块应不少于3组。当同一验收批只有一组试块时，该组试块抗压强度的平均值必须大于或等于设计强度等级所对应的立方体抗压强度。
6、施工中当采用水泥砂浆代替水泥混合砂浆时，应重新确定砂浆强度等级。
7、凡在砂浆中掺人有机塑化剂、早强剂、缓凝剂、防冻剂等，应经检验和试配符合要求后，方可使用。有机塑化剂应有砌体强度的型式检验报告。
30.09.2020
6
学习情境1 砌筑砂浆
8、砂浆现场拌制时，各组分材料应采用重量计量。 9、砌筑砂浆应采用机械搅拌，自投料完算起，搅拌时
石材按其加工后的外形规则制度，可分为料石和毛石。料石又分为：细料石、半细料石、粗料石、毛料石。细料石：通过细加工，外表规则，叠砌面凹入深度不应大于l0mm，截面的宽度、高度不宜小于200mm，且不宜小于长度的1／4。半细料石：规格尺寸同上，但叠砌面凹入深度不应大于l5mm。
粗料石：规格尺寸同上，但叠砌面凹入深度不应大于20mm。毛料石：外形大致方正，一般不加工或仅稍加修整，高度不应小于 200mm，叠砌面凹入深度不应大于25mm。毛石：形状不规则，中部厚度不应小于200mm。
学习领域三砌筑工程
学习情境1 砌筑砂浆
砂浆一般采用水泥砂浆和混合砂浆。水泥砂浆的塑性和保水性较差，但能够在潮湿环境中硬化，一般多用于含水量较大的地基土中的地下砌体；混合砂浆则常用于地上砌体。使用时砂浆必须满足设计要求的种类和强度等级，砂浆的强度等级，中华人民共和国国家标准《砌体结构设计规范》GB50003—2001（2001年3月1日执行）中规定，砂浆的强度等级有：M15、M10、M7.5、M5和M2.5五个等级。砂浆稠度应符合下表一规定：ຫໍສະໝຸດ 30.09.20201
学习情境1 砌筑砂浆 • 表一：砌筑砂浆稠度
30.09.2020
2
学习情境1 砌筑砂浆
1、水泥进场使用前，应分批对其强度、安定性进行复验。检验批应以同一生产厂家、同一编号为一批。当在使用中对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥超过一个月)时，应复查试验，并按其结果使用。不同品种的水泥，不得混合使用。 2、砂浆用砂不得含有有害杂物。砂浆用砂的含泥量应满足下列要求：
表二：石材强度等级的换算系数
• 料石的强度等级有：MU100、 MU80、MU60、MU50、MU40、 MU30、MU20
30.09.2020
11
学习情境2 毛石砌体施工
石材的强度等级，可用边长为70mm 的立方体试
块的抗压强度表示。抗压强度取三个试件破坏强度的平均值。，试件也可采用下表所列边长尺寸的立方体，但应对其试验结果乘以相应的换算系数后方可作为石材的强度等级（表二）
30.09.2020
12
学习情境2 毛石砌体施工
（2）砂浆强度应以标准养护，龄期为28d的试块抗压试验结果为准。
抽查数量：每一检验批且不超过250m3砌体的各种类型及强度等级的砌筑砂浆，每台搅拌机应至少抽检一次。
30.09.2020
8
学习情境1 砌筑砂浆
检验方法：在砂浆搅拌机出料口随机取样制作砂浆试块(同盘砂浆只应制作一组试块)，最后检查试块强度试验报告单
