涡街流量计使用说明书
成都南方电子仪表有限公司 1 目 录
1、概述………………………………1
2、测量原理…………………………1
3、技术参数…………………………2
4、选型指南…………………………3
5、安装方法…………………………8
6、信号线配置与连接………………16
7、调试………………………………16
8、故障举例与排除…………………21
2
1. 概述
涡街流量计（也称旋涡流量计）是用途极其广泛的一种流量计量仪表，几乎可以用在所有气体、液体和蒸汽的流量计量、测量和控制。
应力式涡街流量计是速度式流量计的一种，它以卡门涡街理论为基础，采用压电晶体检测流体通过管道内三角柱时所产生的旋涡频率，从而测量出流体的流量。涡街流量计广泛应用于石油、化工、轻工、动力供热等行业。
涡街流量计具有以下特点：
测量精度高，量程宽；
测量介质广泛，可测量液体、气体和蒸汽；
工作温度高，介质温度可达350℃；
无运动部件，无磨损，可靠性高；
表体采用不锈钢材料，美观、耐腐蚀。
图一
2. 测量原理
当管道中流体介质通过旋涡发生体(三角柱)时，由于局部流速加速而产生旋涡现象(如图一)，此旋涡分成两列交替地出现，这种旋涡列被称为卡门涡街。
卡门涡街的释放频率与三角柱宽度尺寸和流体的流动速度有关，而与介质的温度、压力等特性参数无关。可用下式表示：
f=StV/d ┈┈┈┈┈┈┈┈┈┈（1）
式中： f—卡门涡街的释放频率
St—斯特罗哈尔数
V —介质流速
d— 三角柱的宽度
斯特罗哈尔数是涡街流量计的重要参数，它只与介质的雷诺数Re有关。只要管道内介质的雷诺数保持在2×104至7×106范围内，斯特罗哈尔数St便保持为一个常数，这样，便可通过测量旋涡频率信号检测出流体介质的流速，再通过介质的流速计算出介质的流量。
涡街流量计说明书
一、使用时的注意事项
1.1、确认收货时
1.1.1、在您拿到本产品时，请确认运输途中有没有磕碰划伤等。
1.1.2、根据产品铭牌的标注，请确认与您要买的型号是否相符。
1.2、运输与储存时1.2.1、尽可能的利用本公司的包装，将流量计直接运送到安装现场。
1.2.2、运送过程中不要强烈碰撞、也不要让雨水淋湿。
1.2.3、保管时尽量利用本公司的原包装进行保管，保管的地方应符合下列条件
要求：1不会有淋雨水的地方2振动或碰撞尽量少的地方3温度：-40℃—+55℃4湿度：5％—90％
1.2.4、使用过的流量计保管时，要将内部的残留液体及粘附物完全清洗干净，
另外注意在电源接口处要密封，以防潮湿。
1.3、安装时1.3.1、使用时要在流量计规定的条件下使用，超出这个规定使用是不可行的，
如果因此而造成流量计损坏，维修的费用会由您自己承担。
1.3.2、流量计出现问题以后，尽可能的与我们或维修商联系，以便尽快的把问
题解决。
1.3.3、安装之前必须认真阅读说明书，由于没有按照说明书操作造成的流量计
损坏，维修费用自己承担。
二、产品用途及工作原理
2.1、用途
LUGB涡街流量计广泛用于石油、化工、电力、轻工等部门工业管道中测量
涡街流量计说明书
液体或气体的流量。由于传感器材料为1Cr18Ni9Ti，也可用于城市供水、供热、
锅炉供水、医疗行业流体管道的流量测量。
防爆型涡街流量传感器，采用的是本安防爆技术。电池供电的涡街流量计其
防爆标志为“ExiaⅡBT4”，适合不高于Ⅱ类B级的0区、1区、2区含有T1~T4
组的危险场所使用；靠安全栅供电的涡街流量计其防爆标志为“ExiaⅡBT5”，
适于Ⅱ类B级的0区、1区、2区含有T1~T5组的危险场所使用。
2.2、工作原理
图一：卡门涡街工作原理图
LUGB涡街流量计是利用卡门涡街原理，用来测量蒸汽、气体及低粘度的液体的流量仪表。当流体流过与被测介质流向垂直放置的旋涡发生体时，在其后方两侧交替地产生两列旋涡，称之为卡门涡街，如上图1所示。在一定雷诺数范围内（2×104～7×106），旋涡所产生的频率f与介质的平均速度V及旋涡发生体的迎流面宽度d之间有下列关系：f＝St式中St为斯特劳哈尔数，它是无量纲常数，当ReD=2×104～7×106时约为0.15～0.22，通过压电元件检测出旋涡产生的频率f，就可计算出平均流速V，从而确定管道内的体积流量：QV=A*V，,其中A为管道横截面积。
余姚市银环涡街流量计说明书

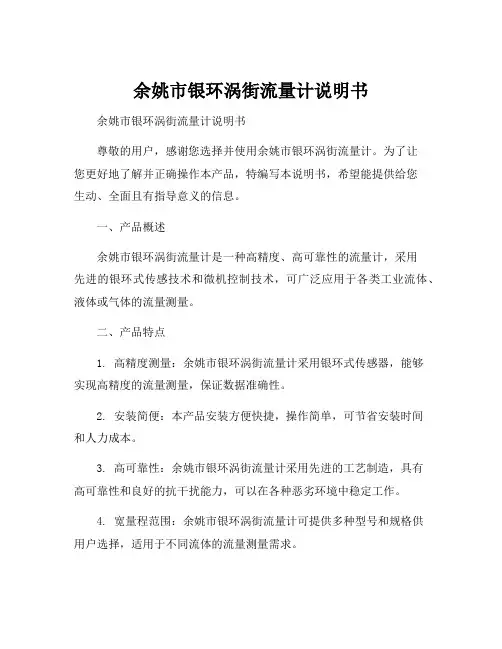

余姚市银环涡街流量计说明书
尊敬的用户，感谢您选择并使用余姚市银环涡街流量计。为了让您更好地了解并正确操作本产品，特编写本说明书，希望能提供给您生动、全面且有指导意义的信息。
一、产品概述
余姚市银环涡街流量计是一种高精度、高可靠性的流量计，采用先进的银环式传感技术和微机控制技术，可广泛应用于各类工业流体、液体或气体的流量测量。
二、产品特点
1. 高精度测量：余姚市银环涡街流量计采用银环式传感器，能够实现高精度的流量测量，保证数据准确性。
2. 安装简便：本产品安装方便快捷，操作简单，可节省安装时间和人力成本。
3. 高可靠性：余姚市银环涡街流量计采用先进的工艺制造，具有高可靠性和良好的抗干扰能力，可以在各种恶劣环境中稳定工作。
4. 宽量程范围：余姚市银环涡街流量计可提供多种型号和规格供用户选择，适用于不同流体的流量测量需求。 5. 长使用寿命：经过精心设计和实验验证，余姚市银环涡街流量计具有较长的使用寿命，能够满足长期稳定运行的需求。
三、安装和操作注意事项
1. 安装位置选择：请将余姚市银环涡街流量计安装在平稳、干燥、通风良好的位置，避免受到外部振动、高温或潮湿等因素的影响。
2. 电源和接线：请按照本产品的电源要求进行接线，确保电源供应符合要求，避免电压波动对测量结果产生干扰。
3. 操作指导：请按照本产品的使用说明进行正确操作，不得随意拆卸或更换传感器等部件，防止不必要的故障发生。
4. 清洁和维护：定期对余姚市银环涡街流量计进行清洁和维护，保证仪表的正常运行和测量的准确性。
四、售后服务
1. 我们提供一年的质保期，质保期内出现的故障，我们将免费为您维修或更换。
2. 在质保期之外，我们将提供付费的维修服务，维修费用根据具体情况进行计算。
3. 如需售后服务，请与我们联系，我们将尽快为您处理您的问题。
五、常见问题解答
在使用余姚市银环涡街流量计的过程中，用户常见的问题及解答如下： 1. 为什么测量结果与实际相差较大？答：可能是由于安装位置选择不当或介质的物理性质发生变化，请检查并调整相应参数。
LUGB系列涡街流量计
使用说明书
目 录
一. 概述 工作原理 - - - - - - - - - - - - - - - (3)
二. 技术参数 - - - - - - - - - - - - - - - - - - - (4)
三. 流量范围- - - - - - - - - - - - - - - - - - - (4)
四. 安装结构图- - - - - - - - - - - - - - - - - - (5)
五. 安装及接线 - - - - - - - - - - - - - - - - - - (6)
六. 流量计参数整定 - - - - - - - - - - - - - - - - (9)
七. 流量计信号检测、调整和校验方法 - - - - - - - - - (10)
八. 维护及故障排除 - - - - - - - - - - - - - - - - (10)
九. 订货须知 - - - - - - - - - - - - - - - - - - - (11)
十. 智能流量计操作说明 - - - - - - - - - - - - - - (12)
一 概述
LUGB系列涡街流量计是一种采用压电晶体作为检测元件，输出与流量成正比的标准信号的流量仪表。该仪表可以直接与ＤＤＺ－Ⅲ型仪表系统配套，也可以与计算机及集散系统配套使用，对不同介质的流量参数进行测量。该仪表根据流体涡街的检测原理，其检测涡街的压电晶体不与介质接触，仪表具有结构简单、通用性好和稳定性高的特点.
LUGB系列涡街流量计可用于各种气体、液体和蒸汽的流量检测及计量。
LUGB 系列涡街流量计可以与本公司生产的智能流量积算仪配套使用,也可以和其它仪表厂商生产的智能仪表配套使用,具有通用性强的特点。
