智能涡街流量计使用说明书(三线制)

.

智能涡街流量计

使用说明书

. 目录

一，产品概述

二，测量原理

三，结构与技术参数

四，流量计的选型

五，流量计的安装

六，流量计的电气连接

七，故障排除与日常维护

. 一、 产品概述

1． 概述

涡街流量仪表是根据卡门涡街理论，利用了流体的自然振动原理，以压电晶体或差动电容作为检测部件而制成的一种速度式流量仪表。

该仪表具有无可动部件、测量范围度大、介质适应性广、测量精度高、检定周期长、传输信号距离远、压力损失小、结构简单、运行可靠、使用寿命长、安装维护方便等许多显著优点。可广泛应用于石油化工、治金机械、食品、造纸，以及城市管道供热、供水、煤气等行业的各种液体、气体、蒸气等单相流体的工艺计量和节能管理。

2． 产品特点

 采用抗机械震动，抗冲击和抗脏污的结构新设计。

 采用最先进的集成电路，信号处理精度高，高抗干扰性，可靠性高。

 可选用加宽量程型号，获得优越的小流量性能和扩宽的流量范围。

 可选用电容式流量计，抗震性能好，最高测量温度达到400 ℃。

二、 测量原理

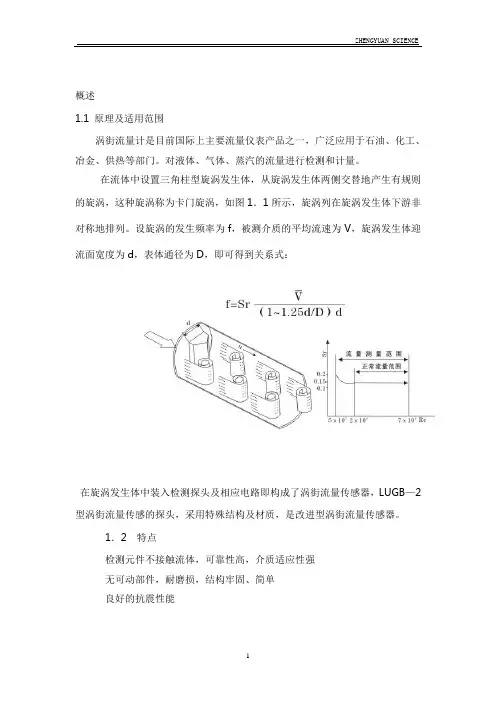

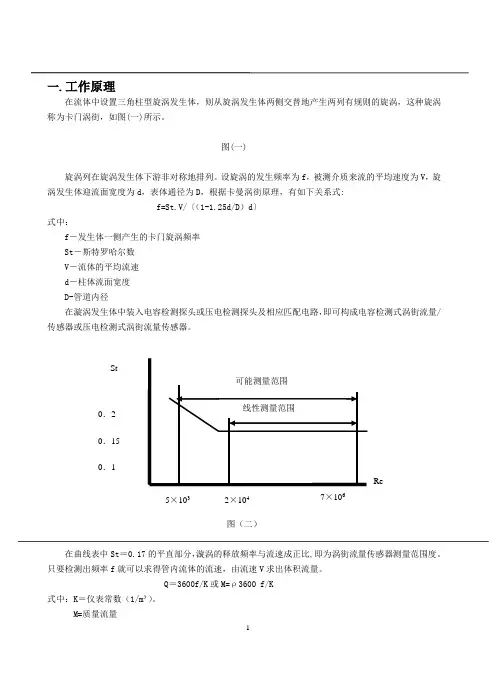

涡街流量计是由设计在流场中的旋涡发生体、检测探头及相关的电子线路等组成。当液体流经三角柱形旋涡发生体时，它的两侧就成了交替变化的两排旋涡，这种旋涡被称为卡门涡街（图1）,在此基础上得出了频率与流体的流速的关系：

F= St ×V/d

式中：f————————————涡街发生频率（Hz）

V————————旋涡发生体两测的平均流速（m/s）St-----------------------斯特罗哈尔系数（常数）

这些交替变化的旋涡就形成了一系列替变化的负压力，该压力作用在检测深头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号（或标准信号）

旋涡发生体探头交变力

图1

三、 结构与技术参数

1． 流量计的结构形式

流量计是由表体与检测放大器及连接这两部分的连接杆组成，表体及其组成部件和连接杆均由1Cr18Ni9Ti不锈钢材质制成，具有防腐耐用之优点；仪表根据安装方式不同分三种结构形式，分别是满管式、简易插入式、球阀插入式，结构形式如下图所示： .

图2 结构示意图

2． 流量计的外形尺寸

流量计表体屏蔽罩检测放大器连接导线

图3

3、流量计的技术参数

 测量介质：液体、气体、蒸汽

 测量范围：（见表2）

 公称通径：（见表2）非标产品可根据用户要求特殊定做

 温度范围：压力式 -40℃~350℃ 电容式 -60℃~400℃

 压力规格：PN1.6Mpa; PN2.5Mpa; PN4.0Mpa,更高的压力规格可特殊定做

 范 围 度:正常范围1:10 扩展范围1:15

 测量精度: 液体、气体 示值±1%

蒸汽 示值±1.5%

插入式流量计 示值±2.5% 参数

公称通径（mm） H L

15 290 65

20 290 65

25 290 65

32 290 70

40 293 75

50 299 75

65 307 75

80 315 90

100 325 90

125 338 100

150 351 120

200 376 150

250 400 160

300 425 160 .  供 电: 24VDC，6.14v锂电池

 输出信号: 脉冲信号 4~20mA电流信号

 充许振动加速度:电压式≤0.2g 电容式≤1.0g

 环境温度: -40℃~55℃(非防爆场所) -20℃~55℃(防爆场所)

 环境湿度:相对湿度5~85%

 大气压力:86~106Kpa

 信号远传距离: ≤500m

 信号线接口:内螺纹M20×1.5

 防爆等级(ia)ⅡCT2-T5

 防护等级：数量级IP65 潜水型IP68

仪表材质：仪表外壳采用铝合金，表体部分采用1Cr18Ni9Ti不锈钢

结构形式

通径（mm） 工况流量范围（m3/h）

液体 气体 蒸汽

满

管

式

25 0．9-10 10-100 12-120

40 2．5-26 25-250 30-300

50 3．5-38 40-400 50-500

65 5．2-65 68-680 85-850

80 8-100 100-100 120-1200

100 12-150 160-1600

190-1900

125 20-250 230-2300 280-2800

150 32-380 380-3800 440-4400

200 50-620 670-6700 790-7900

250 80-1150 1060-10600 1200-12000

300 120-1300 1540-15400 1780-17800

插

入

式

400 180-2700 2700-27000 3200-32000

500 280-4200 4240-42400 4950-49500

600 410-6100 6100-61000 7100-71000

800 720-10800 10850-108500 12660-126600

1000 1130-16900 17000-170000 20000-200000

1200 1630-24400 24400-244000 28500-285000

1500 2550-38000 38200-382000 44500-445000

四、流量计的选型

1、选型表

LUGB（E）□□-□-□□-□ 压电式/电容式涡街流量计型谱

安装

方式 2 法兰卡装式

3 简易插入式 直径≥250mm可做插入式流量计 4 球阀插入式

被测介质 2 液体

3 气体

4 蒸气（250℃以下）

5 高温（350℃以下）高压蒸汽

6 特高温（400℃以下）蒸汽（电容式） . 公

称

通

径

（mm） -02

25

-04

40

-05 50

-06 65

-08 80

-10 100

-12 125

-15 150

-20 200

-25 250

-30 300

-40 400

： ：

-150 1500

介质压力 1．6Mpa

-2 2．5Mpa

-4 4．0Mpa以上

输出信号 脉冲频率信号

D 4-20mADC标准信号

特殊规格 -F 分体式

-B 本安防爆型

-N 耐腐蚀型

-Q 潜水型

-X 现场显示型

型谱举例：

125口径压电式法兰卡装型涡街流量变送器，测量介质蒸汽，温度220度，压力0.8Mpa,仪表型号为LUGB24-12-D

2、选型的方法

仪表的选型是仪表应用中非常重要的工作，选型的正确与否直接影响仪表的计量精度。

因此，必须正确对仪表进行选型，具体的选型方法可参照以下几条：

根据被测介质的管道通径大小选型，若被测介质的流量范围在表2所列的范围之内，则选择与公称通径相同的流量计即可；若被测介质的流量范围不在表2所列的范围之内，则选择介质流量范围与表2所列范围包容的流量范围所对应的公称通径的流量计，如果同时有多个选择，则应选择最大满足下限流量要求的流量计。

五、流量计的安装

1． 安装环境及条件

 流量计在室内、室外均可安装，特殊场所订货时请指出。

 流量计应安装在与其公称通径相应的管道上，当测量液体时，必须保证管道内充满液体，因此介质流向必须是自下而上的。

 流量计应该尽可能的安装在没有机械振动管道的管道止，如果不得已安装时，可加装软管过渡，或者在流量上下游2D处加装管道固定支撑点并加防震垫。

 流量计的安装位置应远离强电磁场源，如大功率变送器、电动机等。

 流量计应避免安装在温度较高、受设备热辐射或含有腐蚀性气体的场所，若必须安. 装时须有隔热通风措施。

2.直管段的要求

为了保证流量计的准确测量,管道内的流体必须是充分发展对称的紊流.

最小的直管段要求如下:

 上游:10D (10倍管径) 下游:5D (5倍管径)

如果流量计的上游有弯头、缩径、阀门等情形，则需要更长的直管段，具体情况（如图4所示）

图4 仪表安装的直管段要求

3． 满管式流量计的安装步骤

 按开口尽寸的要求在管道上进行开口，具使开口的位置满足直管段的要求。

 将连接上法兰的整套流量计放入开好口的管道中。

 对两片法兰两边实行点焊定位。

将流量计拆下，将法兰按要求焊接好，并清理管道内所有凸出部分。

 在法兰的内槽内装上与管道通径相同的密封垫圈，将流量计装入法兰中间，并使流量计的流向标与流体方向相同，然后用螺栓连接好。

4． 插入式流量计的安装步骤

 在满足流量计直管段要求的安装点上开个Φ80的圆缺。

 安装基座的下管段与管道上开好的圆缺焊接,基座焊接后目测不得有明显歪斜.

 将测速探头插入管道中,调整好插入浓度,使测头中心与管道的中轴想吻合,测头中心线与管道中轴线的夹角不应大于5度,然后调整好方向使其与流体的流向相同.

 把法兰或球阀与焊接好的基座对接,用螺栓固定好.

6.安装中应注意的事项

 流量计的安装必须按要求进行,避免因安装不当对仪表造成损伤,以及影响计量精度.

 流量计应尽量避免安装在架空较长的管道上,由于管道的下垂容易造成流量计与法兰间的密封泄漏.若必须安装时,须在流量计的上下游2D处分别设置管道支撑点.

如果被测量介质需要进行温度压力补偿时(如蒸汽、压缩空气)，则测压点应在流量计下游约束~5D处，测温点应在流量计流量下游4~8D处（如图6所示）
