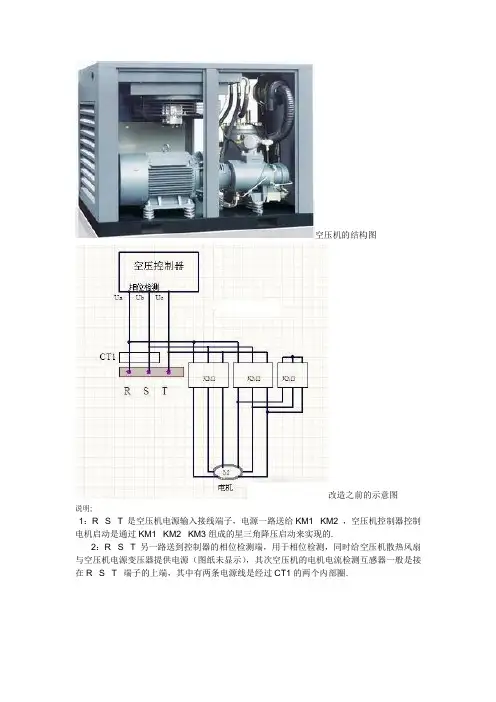

空压机的结构图
改造之前的示意图
说明;
1：R S T 是空压机电源输入接线端子，电源一路送给KM1 KM2 ，空压机控制器控制电机启动是通过KM1 KM2 KM3组成的星三角降压启动来实现的.
2：R S T 另一路送到控制器的相位检测端，用于相位检测，同时给空压机散热风扇与空压机电源变压器提供电源（图纸未显示），其次空压机的电机电流检测互感器一般是接在R S T 端子的上端，其中有两条电源线是经过CT1的两个内部圈. 改装变频器的示意图
说明：
1:首先将连接于R S T 端子到KM1接触器的三条电源线拆掉，这三条其中有两条是经过CT1的，重新从R S T端子接三条电源线到变频器的电源接线端 R S T ，同样有两条也要经过CT1，CT1是带两个圈的电流互感器，CT1将所感应到的电流信号送到空压机控制器，在控制器里可以看到电机电流，一般加装变频器后CT1感应到的三相电流是有点不稳定不平衡的，因为加装变频器后，变频器的输入侧电流是存在一定泼动，这是正常的.其实加装变频器后也没有必要使用CT1来检测变频器输入电流，因为变频器本身有电流保护与电流显示，对空压机电机有保护作用.因为目前市场上配套变频器专用的空压机控制器一般是没有安装CT1，而是通过通讯直接读出变频器的电流.
2：变频器的输出端U V W 接到 KM1的输入端，在这里请注意，变频器输出的电只能用来控制电机，有的空压机将散热风机或空压机变压器的电源接到KM1 或 KM2的输入端，此时请务必注意将接到KM1或KM2输入端供给散热风机与空压机电源变压器的电源线重新拆下来接到空压机电源端子 R S T
3：主回路的线接好后就要接控制回路的线了，变频器要能正常控制空压机电机正常运转，需要两个条件，一是启动信号，二是频率信号，启动信号从S1 ，COM这两个端子给定，来自KM2的一个常开点，当空压机启动后，KM1 KM2 KM3这三个接触器执行星三角降压启动的动作，过程中KM2是最后吸合的，当KM2吸合后，其常开触点闭合，这个闭合的信号送到变频器的S1 与COM端，变频器开始运行，变频器运行后马达不一定会转，另一个条件是给变频器4—20MA信号。
第 1 页 共 7 页 空压机操作、安全操作规程
操作规程：空压机的操作及安全规程
1. 操作规程
1.1. 在操作空压机之前，务必先检查压缩空气供应管路是否连接牢固，并确保设备的电源正常。
1.2. 打开空压机开关，启动设备。在启动前，应确保周围无人员，并注意观察设备是否运行正常。
1.3. 当空压机运行后，应及时调节设备的压力控制器，以保持压力在安全范围内。
1.4. 在使用空压机过程中，应注意设备的运行情况。如发现设备出现异常噪音、异味、漏油等情况，应立即停机检修，并通知相关人员。
1.5. 使用空压机时应注意操作的平稳性和连续性，避免频繁的启停。同时，还应保持设备的适当温度，避免过热引起故障。
1.6. 在操作空压机时，应注意防止压缩空气的过度使用，以免超负荷运行导致设备损坏。
1.7. 定期检查设备的润滑油和冷却液，确保其充足，并及时更换和维护。
2. 安全操作规程
2.1. 使用空压机时，应穿戴好个人防护装备，如安全帽、工作服、护目镜等，确保人身安全。
2.2. 禁止戴长发、饰品等杂物操作空压机，以免发生意外。 第 2 页 共 7 页 2.3. 在操作空压机时，应注意设备周围的安全环境。如设备周围有易燃物品、易爆物品等，应及时清理或采取相应的安全措施。
2.4. 在维修和更换设备零部件时，务必先停机，并确保设备的电源已切断，以免引起触电等事故。
2.5. 在有高温、高压等环境下操作空压机时，应采取相应的防护措施，如穿戴绝缘手套、防热衣物等。
2.6. 在操作空压机过程中，严禁随意更改设备的设置参数，以免导致设备过压或过负荷运行，引发安全事故。
2.7. 当发生空压机故障或异常情况时，应及时停机，并通知相关人员进行检修和处理，切勿私自进行操作。
3. 总结
空压机的操作和安全规程是保障设备正常运行和人员安全的重要环节。只有严格遵守操作规程和安全操作规程，才能有效预防事故的发生。因此，在使用空压机之前，务必对操作规程和安全规程进行充分的了解和培训，并时刻保持警惕和谨慎，确保设备和人员的安全。
空压机功率、压力、容积流量三者之间的关系
空气压缩机是一种用以压缩气体的设备。空气压缩机与水泵构造类似。大多数空气压
缩机是往复活塞式、旋转叶片或螺杆式空压机。离心式压缩机是非常大的应用程序。空压
机是空气压缩机的简称。
空压机术语：空压机功率与工作压力、容积流量三者之间的关系是怎样的？首先，我们先来了解三者的定义。 问：什么是空压机的工作压力？
答：空压机的工作压力，国内用户常称排气压力。是指空压机排出气体的最高压力。常用的
工作压力单位为：bar或Mpa，换算方式为：1 bar = 0.1 Mpa。很多用户通常把压力单位称
为Kg，换算方法为：1 bar = 1 Kg。
问：什么是空压机的容积流量？
答：容积流量，国内用户常称排气量或铭牌流量。是指在所要求的排气压力下，空压机单位
时间内排出的气体容积折算到进气状态的量。容积流量单位为：m3/min或 L/ min，一般，
常用的流量单位为：m3/min。其换算方式为：1m3= 1000L。 问：什么是空压机的功率？
答：空压机的功
率
，是指所匹配的驱动电机或柴油机的铭牌功率。功率的单位为：KW或HP。
其换算方式为：1KW≈1.333HP。
①一般性，空压机的功率是指所匹配的驱动电机或柴油机的铭牌功率；
②功率的单位为：KW（千瓦）或HP（匹/马力），1KW≈1.333HP。
其次，我们来看三者之间的关系： 在功率不变的情况下，当转速发生变化时，容积流量和工作压力也相应发生变化；例如：一
台22KW的空压机，在制造时确定工作压力为7bar，根据压缩机主机技术曲线计算转速，
排气量为3.8 m3/min;当确定工作压力为8bar时，转速必须降低（否则驱动电机会超负荷），
这时，排气量为3.6 m3/min;因为，转速降低了，排气也相应减少了，依此类推。
第 1 页 共 7 页 空压机操作规程
一、操作前准备工作
1. 仔细阅读空压机的操作手册，了解其基本原理和操作要点。
2. 检查空压机的工作环境，确保周围无易燃、易爆物品。
3. 检查空压机的供电线路，确保电源连接正确、电压稳定。
4. 检查空压机的进气口，确保进气口畅通。
5. 检查空压机的排气口，确保排气口无阻塞。
二、启动操作
1. 检查空压机的电源开关，确保处于关闭状态。
2. 打开空压机的主开关，启动电源。
3. 检查空压机的运转方向，确保与标识一致。
4. 按下启动按钮，启动空压机。
5. 等待空压机正常运转，观察压力表是否正常上升。
三、运行操作
1. 观察空压机的压力表，确保压力在正常范围内。
2. 定时检查空压机的润滑油位，确保油位充足且清洁。
3. 定期清理空压机的冷却系统，确保散热效果良好。
4. 定期检查空压机的滤芯、滤清器，确保过滤效果良好。
5. 定期检查空压机的密封件，确保无漏气现象。
四、停机操作
1. 按下停止按钮，关闭空压机。
2. 断开空压机的电源开关，切断电源。
3. 检查空压机的冷却系统，确保无堵塞或泄漏。 第 2 页 共 7 页 4. 清洁空压机的滤清器，保持其通畅。
5. 对空压机进行日常维护，如清洗、润滑等。
五、应急处理
1. 如果空压机出现异常故障或报警，应立即停机。
2. 断开空压机的电源开关，切断电源。
3. 寻找故障原因，并按照操作手册进行排除。
4. 如果无法排除故障，应立即联系维修人员进行维修。
六、安全注意事项
1. 操作空压机时，应戴上防护手套、眼镜等防护装备。
2. 禁止将手指、头发等物品靠近空压机的运转部分。
3. 禁止将易燃、易爆物品靠近空压机的进气口或排气口。
4. 在操作空压机时应保持专注，切勿大意或分心。
5. 定期对操作人员进行安全培训，提高安全意识和应急处理能力。
七、其他注意事项
1. 空压机在正常运行时会产生噪音和热量，应选择合适的位置放置。
