水库除险加固工程大坝帷幕灌浆施工工艺探究

水库除险加固工程中的大坝帷幕灌浆施工工艺摘要:我国是农业大国，发展农业需要大量的水库。

虽然目前我国水坝数量众多，但是其运行系统不够完善，存在渗漏等多种风险，对人民的生命财产安全造成极大威胁。

本文主要对水库除险加固工程中的大坝帷幕灌浆施工工艺展开分析，以期为相关工程施工有所借鉴。

关键词:水库；灌浆施工工艺；帷幕灌浆目前我国水库主要以农业灌溉为主，发展养殖为辅，与人民的生活息息相关，但是目前水库存在渗透等问题，有溃坝的隐患，对人民的生命财产安全造成很大隐患。

帷幕灌浆技术作为现代水利工程的重要技术之一，对水库加固具有重要作用，因此对水库除险加固工程中的大坝帷幕灌浆施工工艺展开分析具有重要意义。

1水库除险加固处理方案水库除险加固工程中主要处理的问题是渗透问题，有地基渗透、坝体渗透等问题，为在最大程度上减低溃坝的风险，提前对水库除险加固做出相关处理方案具有重要意义。

目前我国水库普遍存在以下问题：一方面是坝体上游的墙砌石承重力墙体较为单薄，难以满足目前水库对坝体抗滑能力以及抗倾能力的要求，对大坝安全造成隐患；另一方面水库坝基在过去的建设条件下未设置防渗帷幕或者防渗帷幕设置不完全，造成水库整体安全性较低。

针对我国目前水库整体情况，经济适用性和技术水平较高的大坝加固方案如下：对坝体而言，对墙砌石承重力墙进行固结灌浆处理，增加墙面尺寸，提升墙体强度和墙体稳定性，从而提升坝体的安全系数，从而为人民的生命财产安全提供进一步保证；对坝基以及右坝肩进行帷幕灌浆，一方面可以解决绕坝渗漏和坝基问题，另一方面可以在很大程度上减少基底压力，从而提升坝基的稳定性。

目前的灌浆技术中的固结灌浆多数是对坝基、边坡以及洞室围岩的破碎岩层和岩体进行加固处理，但是对干砌石的固结灌浆技术难度较大，对已成坝体的帷幕灌浆，根据坝肩以及坝基不同的作业条件也有一定的技术复杂性，主要有以下几个表现：首先，水库大坝的坝体通常较为单薄，干砌毛石坝体的空隙率较大，相应地造成其通透性较好，但是安全性能较差，在灌浆过程中要严格控制灌浆力度，否则水库下游会受到灌注浆液的抬动破坏，进而造成大坝危险系数上升，对人民的生命财产安全造成危险；其次，在大孔隙率毛石堆砌体内进行钻孔灌浆时，由于毛石堆砌体的孔洞较大其漏水量较大，在钻进过程中可能会遇到堆放不规则的大石块、沙砾等不规则介质，导致坍塌、卡钻甚至掉钻等情况，为作业的顺利进行造成很大阻碍，目前可以通过作业前的灌浆试验确定较为合理的钻灌方法，节省人力物力从而提升工程的经济效益；此外，坝体的结构较为复杂，干砌毛石砌体空隙相差较大，较大空隙的毛石砌体需要灌入较多浆体，不容易控制灌入量，而较小空隙的毛石砌体较为密实，不易灌入浆体，这些问题大大提高了坝体加固工程的施工难度，在施工开始前必须要选择合理的灌浆材料提升灌浆的可控性和可灌性从而更好的控制灌浆量；最后，已成坝体的坝基以及坝肩进行帷幕灌浆时，帷幕和坝体的连接处必须要加以注意，右坝肩和坝基以及左坝肩松散积土使用不同的灌浆材料和灌浆方法，从而更好的提升水库的安全系数。

水库除险加固工程大坝帷幕灌浆施工工艺摘要：水库大坝是国家的基础设施之一，其安全运行至关重要。

然而，长期的自然风化和人为因素的破坏会导致大坝的裂缝、渗漏等问题，从而威胁大坝的稳定性和安全性。

为了保障大坝的安全运行，必须采取加固措施，其中帷幕灌浆技术是一种重要的方法。

本文基于塞舌尔拉戈西大坝加高项目，提出了水库除险加固工程大坝帷幕灌浆施工工艺，并提出施工措施，以供参考。

关键词：水库除险加固工程；大坝帷幕灌浆；施工工艺前言：水库属于水利工程的重要组成部分，按照施工标准规定，采取除险加固措施是必不可少的，能够提高水库环境的安全性，避免影响水库的社会效率。

通过水库加固处理，增强大坝帷幕的抗渗能力，使水坝长时间保持良好质量，防止水坝发生险情，提高对水坝安全隐患的控制效果，使水库除险加固过程能够顺利完成。

1工程概况塞舌尔拉戈西大坝（见图1）加高项目的土石方开挖分别为，现有大坝表层开挖、溢洪道基础开挖、永久道路路基开挖。

大坝坝顶长225m，坝顶宽8m，大坝高程提升6.65m，从现有高程RL145.0提升到RL151.65。

大坝土石方开挖分为：左坝肩开挖、右坝肩开挖、大坝上游面及下游面开挖4部分。

左坝肩开挖至坝顶高程RL151.65，右坝肩开挖包括溢洪道进口基础开挖，开挖至RL141.275，大坝上游面及下游面开挖，开挖现有坝体表面至少0.5m的腐殖土料，上游面开挖至RL129.0，下游开挖至RL120.0高程。

本项目灌浆工作包括了固结灌浆和帷幕灌浆，固结灌浆在溢洪道顶部底板及其他结构物区域，帷幕灌浆主要为大坝左右岸坝肩、南部副坝和北部副坝。

图1塞舌尔拉戈西大坝2水库除险加固工程大坝帷幕灌浆施工工艺本项目除险加固工程大坝帷幕灌浆的施工工艺主要包含施工准备、钻孔、钻孔冲洗及压(注)水试验、灌浆。

详见图2所示。

图2大坝帷幕灌浆施工工艺2.1施工准备2.1.1施工道路、水、电布置大坝左右坝肩灌浆，利用现有坝顶道路，南部副坝和北部副坝灌浆施工，利用提议的临时道路至施工场面。

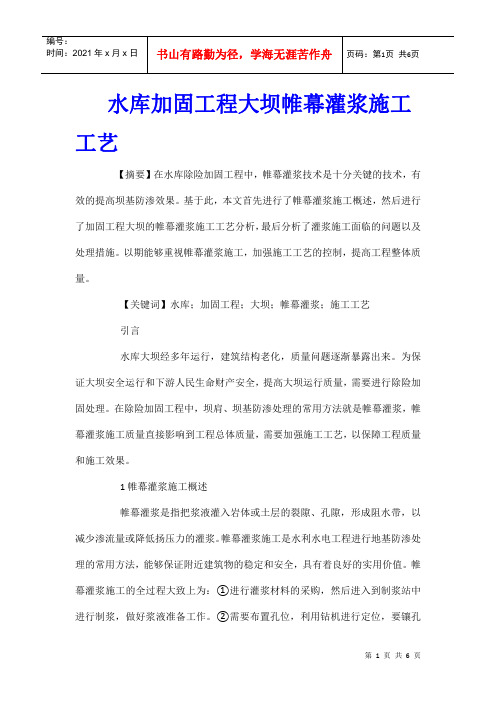

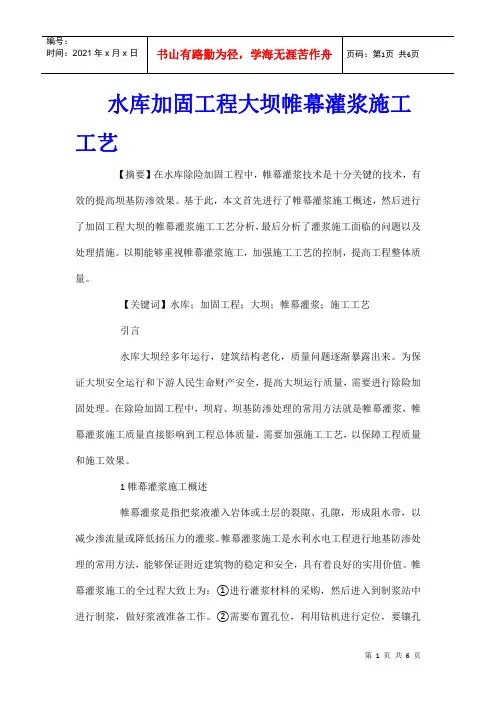

水库加固工程大坝帷幕灌浆施工工艺【摘要】在水库除险加固工程中，帷幕灌浆技术是十分关键的技术，有效的提高坝基防渗效果。

基于此，本文首先进行了帷幕灌浆施工概述，然后进行了加固工程大坝的帷幕灌浆施工工艺分析，最后分析了灌浆施工面临的问题以及处理措施。

以期能够重视帷幕灌浆施工，加强施工工艺的控制，提高工程整体质量。

【关键词】水库；加固工程；大坝；帷幕灌浆；施工工艺引言水库大坝经多年运行，建筑结构老化，质量问题逐渐暴露出来。

为保证大坝安全运行和下游人民生命财产安全，提高大坝运行质量，需要进行除险加固处理。

在除险加固工程中，坝肩、坝基防渗处理的常用方法就是帷幕灌浆，帷幕灌浆施工质量直接影响到工程总体质量，需要加强施工工艺，以保障工程质量和施工效果。

1帷幕灌浆施工概述帷幕灌浆是指把浆液灌入岩体或土层的裂隙、孔隙，形成阻水带，以减少渗流量或降低扬压力的灌浆。

帷幕灌浆施工是水利水电工程进行地基防渗处理的常用方法，能够保证附近建筑物的稳定和安全，具有着良好的实用价值。

帷幕灌浆施工的全过程大致上为：①进行灌浆材料的采购，然后进入到制浆站中进行制浆，做好浆液准备工作。

②需要布置孔位，利用钻机进行定位，要镶孔口管同时等待浆液凝固。

③要对空口进行清洗处理和压水的实验，经过了实验之后，再进行灌浆工作。

2加固工程大坝的帷幕灌浆施工工艺分析2.1材料准备一般情况下，在水利工程中，利用水泥作为处理材料，需严格依照工程使用水泥标准来实施。

对于帷幕灌浆来讲，使用水泥标准同样适用于材料的处理。

在帷幕灌浆施工中，工程中使用的水泥需要和前期建筑施工保持一致，来进一步保证施工整体的质量。

水泥作为施工中十分关键的一种材料，在水泥的采购环节，也需要加强监管力度，对于已经采购回来的水泥材料，需要展开保护和储存，避免水泥在仓库中受潮，从而影响到施工。

2.2设备准备在帷幕灌浆施工中，钻灌设备对工程十分重要，在施工现场要针对施工设备展开有针对性的管理，推动施工的进行。

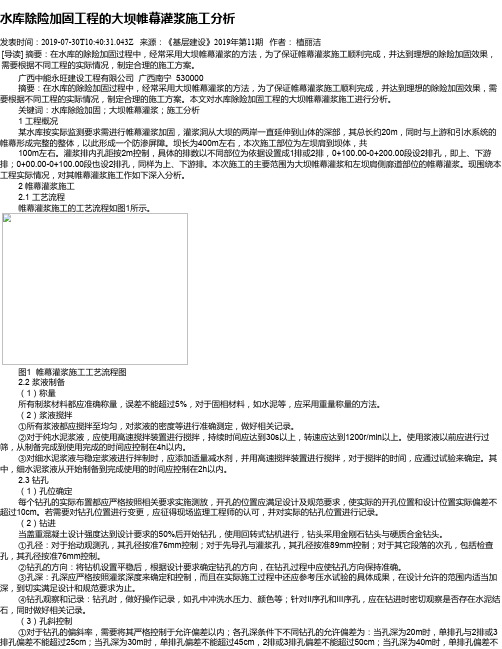

水库除险加固工程的大坝帷幕灌浆施工分析发表时间：2019-07-30T10:40:31.043Z 来源：《基层建设》2019年第11期作者：植丽洁[导读] 摘要：在水库的除险加固过程中，经常采用大坝帷幕灌浆的方法，为了保证帷幕灌浆施工顺利完成，并达到理想的除险加固效果，需要根据不同工程的实际情况，制定合理的施工方案。

广西中能永旺建设工程有限公司广西南宁 530000摘要：在水库的除险加固过程中，经常采用大坝帷幕灌浆的方法，为了保证帷幕灌浆施工顺利完成，并达到理想的除险加固效果，需要根据不同工程的实际情况，制定合理的施工方案。

本文对水库除险加固工程的大坝帷幕灌浆施工进行分析。

关键词：水库除险加固；大坝帷幕灌浆；施工分析1 工程概况某水库按实际监测要求需进行帷幕灌浆加固，灌浆洞从大坝的两岸一直延伸到山体的深部，其总长约20m，同时与上游和引水系统的帷幕形成完整的整体，以此形成一个防渗屏障。

坝长为400m左右，本次施工部位为左坝肩到坝体，共100m左右。

灌浆排内孔距按2m控制，具体的排数以不同部位为依据设置成1排或2排，0+100.00-0+200.00段设2排孔，即上、下游排；0+00.00-0+100.00段也设2排孔，同样为上、下游排。

本次施工的主要范围为大坝帷幕灌浆和左坝肩侧廊道部位的帷幕灌浆。

现围绕本工程实际情况，对其帷幕灌浆施工作如下深入分析。

2 帷幕灌浆施工2.1 工艺流程帷幕灌浆施工的工艺流程如图1所示。

图1 帷幕灌浆施工工艺流程图2.2 浆液制备（1）称量所有制浆材料都应准确称量，误差不能超过5%，对于固相材料，如水泥等，应采用重量称量的方法。

（2）浆液搅拌①所有浆液都应搅拌至均匀，对浆液的密度等进行准确测定，做好相关记录。

②对于纯水泥浆液，应使用高速搅拌装置进行搅拌，持续时间应达到30s以上，转速应达到1200r/min以上。

使用浆液以前应进行过筛，从制备完成到使用完成的时间应控制在4h以内。

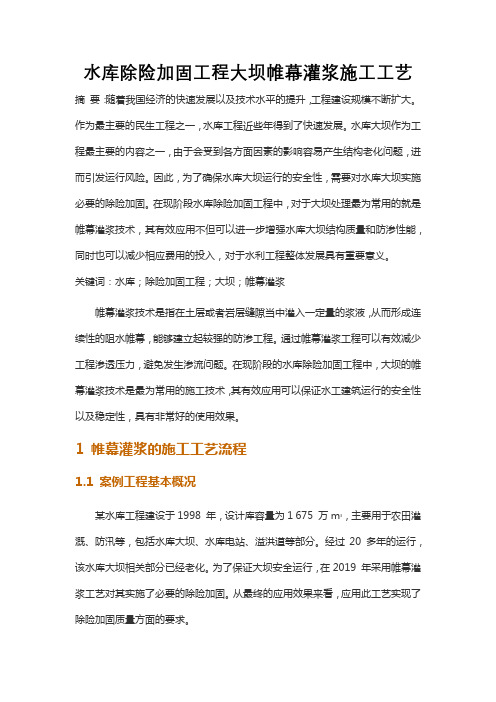

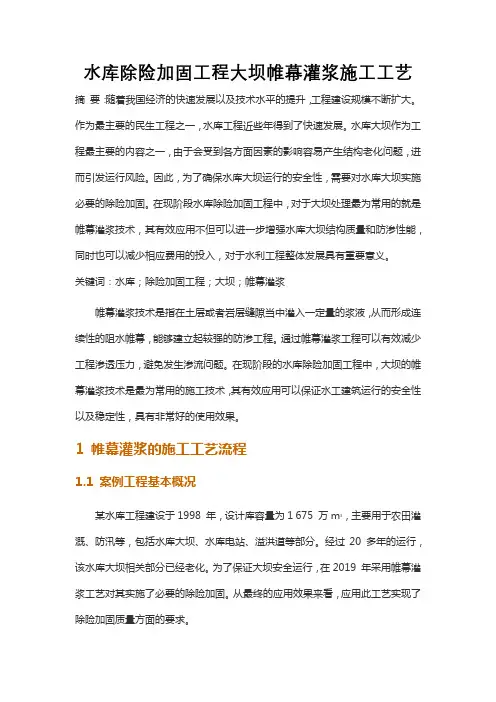

水库除险加固工程大坝帷幕灌浆施工工艺摘要：随着我国经济的快速发展以及技术水平的提升，工程建设规模不断扩大。

作为最主要的民生工程之一，水库工程近些年得到了快速发展。

水库大坝作为工程最主要的内容之一，由于会受到各方面因素的影响容易产生结构老化问题，进而引发运行风险。

因此，为了确保水库大坝运行的安全性，需要对水库大坝实施必要的除险加固。

在现阶段水库除险加固工程中，对于大坝处理最为常用的就是帷幕灌浆技术，其有效应用不但可以进一步增强水库大坝结构质量和防渗性能，同时也可以减少相应费用的投入，对于水利工程整体发展具有重要意义。

关键词：水库；除险加固工程；大坝；帷幕灌浆帷幕灌浆技术是指在土层或者岩层缝隙当中灌入一定量的浆液，从而形成连续性的阻水帷幕，能够建立起较强的防渗工程。

通过帷幕灌浆工程可以有效减少工程渗透压力，避免发生渗流问题。

在现阶段的水库除险加固工程中，大坝的帷幕灌浆技术是最为常用的施工技术，其有效应用可以保证水工建筑运行的安全性以及稳定性，具有非常好的使用效果。

1 帷幕灌浆的施工工艺流程1.1 案例工程基本概况某水库工程建设于1998 年，设计库容量为1 675 万m3，主要用于农田灌溉、防汛等，包括水库大坝、水库电站、溢洪道等部分。

经过20 多年的运行，该水库大坝相关部分已经老化。

为了保证大坝安全运行，在2019 年采用帷幕灌浆工艺对其实施了必要的除险加固。

从最终的应用效果来看，应用此工艺实现了除险加固质量方面的要求。

1.2 帷幕灌浆施工工艺流程针对水库大坝的具体情况，在帷幕灌浆施工过程中相应工艺会有一定差异，但总体按照图1 所示流程进行。

图1 帷幕灌浆施工流程1.2.1 施工准备工作1.2.1.1 材料方面的准备工作。

对于水库大坝的除险加固工程来说，最主要的施工处理材料就是水泥，因此为了有效增强水库除险加固工程质量，一定要进一步提升水泥标准。

在应用帷幕灌浆施工技术过程中，要特别注意控制水泥标准，因此要增强水泥采购方面的质量控制，提升对水泥相应参数的检测检验。

大坝帷幕灌浆及充填灌浆施工方案大新县派林水库除险加固工程正在进行中，此次工程的重点是对大坝进行帷幕灌浆和充填式灌浆。

下面将介绍具体的施工方案。

在大坝灌浆坝基线以下5米的范围内，我们采用防渗帷幕灌浆，使用纯水泥浆进行灌注。

而在坝基以上的土坝充填式灌浆中，我们会在坝坡上布置单排灌浆孔，孔距为2.0米。

灌浆材料包括水泥粘土浆和水。

水泥粘土浆的配比为砂含量10～30%，粉粒含量30～50%，粘粒含量20～30%，水泥掺入量为15%。

灌浆施工次序采用逐渐加密法，先钻一个先导孔了解地质状况，然后进行第一次序孔灌浆，再进行第二次序孔灌浆，最后进行第三次序孔钻孔灌浆。

帷幕灌浆采用直自下而上进行，灌浆压力为400～500Kpa。

充填式灌浆采用分段灌注方法，由下而上，下套管分段灌注，段长为5～10米。

浆液稠度先稀后稠，采用少管多复方法。

灌浆压力由小到大，孔口最大灌浆压力为50kPa。

在机械设备和人员方面，我们采用1台套液压回转钻机、1台套灌浆泵、1台套水泥搅拌机和4台水泵。

钻孔灌浆专业施工人员为8人。

施工过程中，我们先进行测量布孔，按设计图纸测量放出灌浆孔轴线，并用木桩在地面上标明孔位写上孔号。

所有钻孔按施工放样图纸统一编号，并注明施工次序。

灌浆材料经过称量，称量误差小于5%。

浆液采用专用机械制浆，搅拌均匀并测定浆液密度。

最后进行封孔和检查孔施工。

充填式灌浆应该采用分段灌注的方法，从下往上，每段长度为5-10米。

浆液的浓度应该先稀后稠，采用少量管道多次注入的方法，灌浆方式应该采用纯压式灌浆。

开始时应该使用稀浆，经过3-5分钟后再加入更浓的泥浆。

如果孔口压力下降或注浆管出现负压（压力表读数低于），则应增加浆液的浓度。

在灌浆过程中，应先灌注第一序孔，采用“少灌多复”的方法。

等第一序孔灌浆结束后，再进行第二序孔。

每次最大灌浆量应按设计要求控制，每孔灌浆次数不少于5次，两次灌浆间隔时间不少于5天。

同时，要做好灌浆记录。

在帷幕灌浆中，应采用循环式灌浆，压力表应安装在孔口回浆管上，灌浆压力应为400-500Kpa。

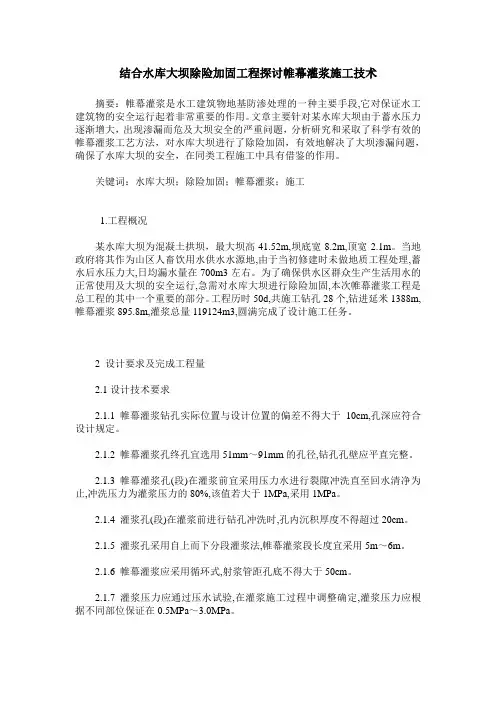

结合水库大坝除险加固工程探讨帷幕灌浆施工技术摘要：帷幕灌浆是水工建筑物地基防渗处理的一种主要手段,它对保证水工建筑物的安全运行起着非常重要的作用。

文章主要针对某水库大坝由于蓄水压力逐渐增大，出现渗漏而危及大坝安全的严重问题，分析研究和采取了科学有效的帷幕灌浆工艺方法，对水库大坝进行了除险加固，有效地解决了大坝渗漏问题，确保了水库大坝的安全，在同类工程施工中具有借鉴的作用。

关键词：水库大坝；除险加固；帷幕灌浆；施工1.工程概况某水库大坝为混凝土拱坝，最大坝高41.52m,坝底宽8.2m,顶宽2.1m。

当地政府将其作为山区人畜饮用水供水水源地,由于当初修建时未做地质工程处理,蓄水后水压力大,日均漏水量在700m3左右。

为了确保供水区群众生产生活用水的正常使用及大坝的安全运行,急需对水库大坝进行除险加固,本次帷幕灌浆工程是总工程的其中一个重要的部分。

工程历时50d,共施工钻孔28个,钻进延米1388m,帷幕灌浆895.8m,灌浆总量119124m3,圆满完成了设计施工任务。

2 设计要求及完成工程量2.1设计技术要求2.1.1 帷幕灌浆钻孔实际位置与设计位置的偏差不得大于10cm,孔深应符合设计规定。

2.1.2 帷幕灌浆孔终孔宜选用51mm～91mm的孔径,钻孔孔壁应平直完整。

2.1.3 帷幕灌浆孔(段)在灌浆前宜采用压力水进行裂隙冲洗直至回水清净为止,冲洗压力为灌浆压力的80%,该值若大于1MPa,采用1MPa。

2.1.4 灌浆孔(段)在灌浆前进行钻孔冲洗时,孔内沉积厚度不得超过20cm。

2.1.5 灌浆孔采用自上而下分段灌浆法,帷幕灌浆段长度宜采用5m～6m。

2.1.6 帷幕灌浆应采用循环式,射浆管距孔底不得大于50cm。

2.1.7 灌浆压力应通过压水试验,在灌浆施工过程中调整确定,灌浆压力应根据不同部位保证在0.5MPa～3.0MPa。

2.1.8灌浆浆液的浓度应由稀到浓逐级变换,水灰比也可采用5：1,3：1,2：1,1：1,0.8：1,0.6：1,0.5：1等比级,开灌水灰比可采用5∶1。

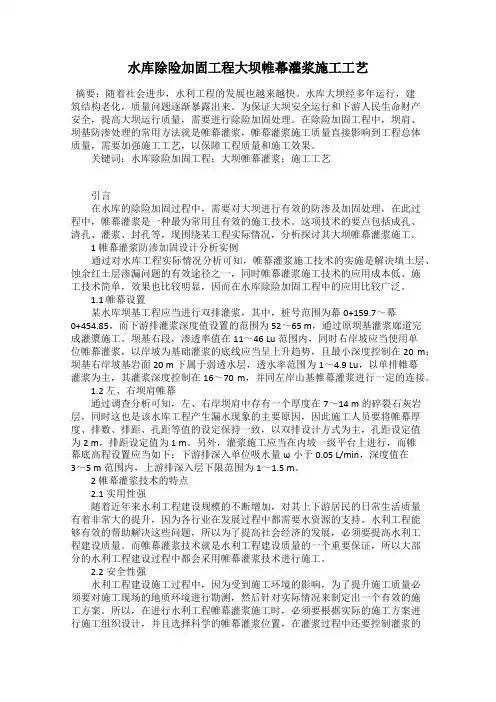

水库除险加固工程大坝帷幕灌浆施工工艺摘要：随着社会进步，水利工程的发展也越来越快。

水库大坝经多年运行，建筑结构老化，质量问题逐渐暴露出来。

为保证大坝安全运行和下游人民生命财产安全，提高大坝运行质量，需要进行除险加固处理。

在除险加固工程中，坝肩、坝基防渗处理的常用方法就是帷幕灌浆，帷幕灌浆施工质量直接影响到工程总体质量，需要加强施工工艺，以保障工程质量和施工效果。

关键词：水库除险加固工程；大坝帷幕灌浆；施工工艺引言在水库的除险加固过程中，需要对大坝进行有效的防渗及加固处理，在此过程中，帷幕灌浆是一种最为常用且有效的施工技术。

这项技术的要点包括成孔、清孔、灌浆、封孔等，现围绕某工程实际情况，分析探讨其大坝帷幕灌浆施工。

1帷幕灌浆防渗加固设计分析实例通过对水库工程实际情况分析可知，帷幕灌浆施工技术的实施是解决填土层、蚀余红土层渗漏问题的有效途径之一，同时帷幕灌浆施工技术的应用成本低、施工技术简单，效果也比较明显，因而在水库除险加固工程中的应用比较广泛。

1.1 帷幕设置某水库坝基工程应当进行双排灌浆，其中，桩号范围为幕0+159.7～幕0+454.85，而下游排灌浆深度值设置的范围为52～65 m，通过原坝基灌浆廊道完成灌漿施工。

坝基右段，渗透率值在11～46 Lu范围内，同时右岸坡应当使用单位帷幕灌浆，以岸坡为基础灌浆的底线应当呈上升趋势，且最小深度控制在20 m；坝基右岸坡基岩面20 m下属于弱透水层，透水率范围为1～4.9 Lu，以单排帷幕灌浆为主，其灌浆深度控制在16～70 m，并同左岸山基帷幕灌浆进行一定的连接。

1.2 左、右坝肩帷幕通过调查分析可知，左、右岸坝肩中存有一个厚度在7～14 m的碎裂石灰岩层，同时这也是该水库工程产生漏水现象的主要原因，因此施工人员要将帷幕厚度、排数、排距、孔距等值的设定保持一致，以双排设计方式为主，孔距设定值为2 m，排距设定值为1 m。

另外，灌浆施工应当在内坡一级平台上进行，而帷幕底高程设置应当如下：下游排深入单位吸水量ω小于0.05 L/min，深度值在3～5 m范围内，上游排深入层下限范围为1～1.5 m。

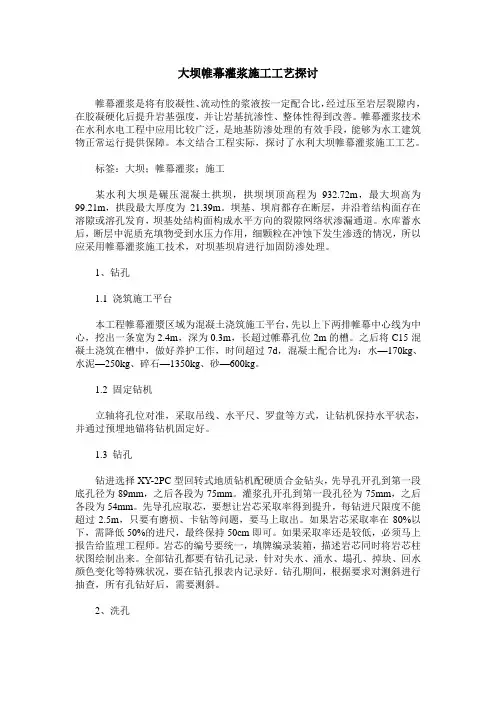

大坝帷幕灌浆施工工艺探讨帷幕灌浆是将有胶凝性、流动性的浆液按一定配合比，经过压至岩层裂隙内，在胶凝硬化后提升岩基强度，并让岩基抗渗性、整体性得到改善。

帷幕灌浆技术在水利水电工程中应用比较广泛，是地基防渗处理的有效手段，能够为水工建筑物正常运行提供保障。

本文结合工程实际，探讨了水利大坝帷幕灌浆施工工艺。

标签：大坝；帷幕灌浆；施工某水利大坝是碾压混凝土拱坝，拱坝坝顶高程为932.72m，最大坝高为99.21m，拱段最大厚度为21.39m。

坝基、坝肩都存在断层，并沿着结构面存在溶隙或溶孔发育，坝基处结构面构成水平方向的裂隙网络状渗漏通道。

水库蓄水后，断层中泥质充填物受到水压力作用，细颗粒在冲蚀下发生渗透的情况，所以应采用帷幕灌浆施工技术，对坝基坝肩进行加固防渗处理。

1、钻孔1.1 浇筑施工平台本工程帷幕灌漿区域为混凝土浇筑施工平台，先以上下两排帷幕中心线为中心，挖出一条宽为2.4m，深为0.3m，长超过帷幕孔位2m的槽。

之后将C15混凝土浇筑在槽中，做好养护工作，时间超过7d，混凝土配合比为：水—170kg、水泥—250kg、碎石—1350kg、砂—600kg。

1.2 固定钻机立轴将孔位对准，采取吊线、水平尺、罗盘等方式，让钻机保持水平状态，并通过预埋地锚将钻机固定好。

1.3 钻孔钻进选择XY-2PC型回转式地质钻机配硬质合金钻头，先导孔开孔到第一段底孔径为89mm，之后各段为75mm。

灌浆孔开孔到第一段孔径为75mm，之后各段为54mm。

先导孔应取芯，要想让岩芯采取率得到提升，每钻进尺限度不能超过2.5m，只要有磨损、卡钻等问题，要马上取出。

如果岩芯采取率在80%以下，需降低50%的进尺，最终保持50cm即可。

如果采取率还是较低，必须马上报告给监理工程师。

岩芯的编号要统一，填牌编录装箱，描述岩芯同时将岩芯柱状图绘制出来。

全部钻孔都要有钻孔记录，针对失水、涌水、塌孔、掉块、回水颜色变化等特殊状况，要在钻孔报表内记录好。
