双极性晶体管的基本放大电路

1

西 安 邮 电 大 学

开放式电子电路实验 实验报告

院 系： 通信与信息工程学院

专业班级： 通工1004班

姓名： 庞丹旭

学 号： 03101133

实验日期： 2012-2013第一学期

2

实验一 三极管放大电路

一、实验目的

1．掌握多级放大器静态工作点的调整与测试方法。

2．学会放大器频率特性测量方法。

3．了解放大器的失真及消除方法。

4．掌握两级放大电路放大倍数的测量方法和计算方法。

5．进一步掌握两级放大电路的工作原理。

二、实验仪器

示波器

万用表

信号发生器

直流电源

三、实验设计要求

1．信号源内阻：Rs=51K

2．输入信号频率 20Hz-20Khz

3．Av=3

4．RL=200Ω/75Ω

5．Vo=3Vpp

6．P电源=30mW

7．增加平坦度<0.1dB

四、设计思路

求各部分的直流电位：

如图所示，基级的直流电位VB是用R1和R2对电源电压VCC进行分压后的电位，所以，流进晶体管的基级电路的直流成分IB是很小的，可以忽略， 则：VB=R2/(R1+R2)*VCC

(V)

3

发射机的直流电位VE，仅比VB低于基级—发射机间的电压VBE，如设VBE=0.6V，则VE为：VE=VB-0.6 (V)

发射级上流动的直流电流IE为 IE=VE/RE=(VB-0.6)/RE

集电极的电流电压VC为电源电压减去RC的压降而算得的值，所以VC为：VC=VCC-IC*RC

在式中，基级电流为最少的值，所以可忽略，则IC=IE。

求交流电压放大倍数：、

接着求上图电路的交流放大倍数

由于晶体管的基级-发射极间存在的二极管是在导通情况下使用的（交流电阻为0），所以基级端子的交流电位直接出现在发射极，因此，由交流输入电压vi引起的ie的交流变化部分△ie为：△ie=vi/RE

另外，令集电极电流的交流变化部分为△ic，则vc交流变化部分△vc为：△vc=△ic*RC

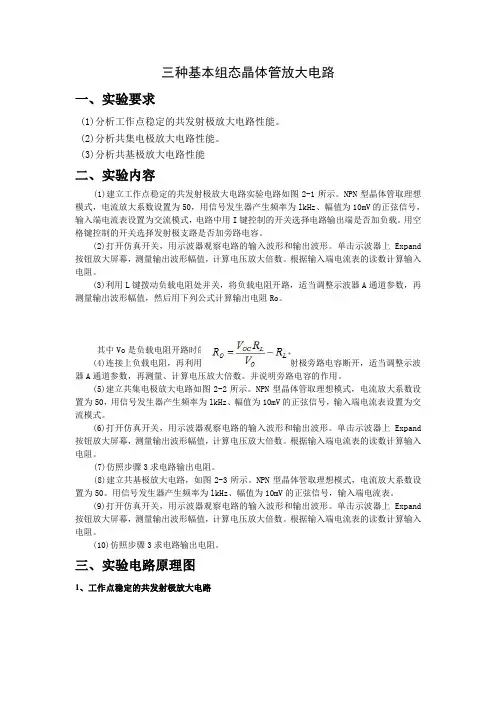

三种基本组态晶体管放大电路

一、实验要求

(1)分析工作点稳定的共发射极放大电路性能。

(2)分析共集电极放大电路性能。

(3)分析共基极放大电路性能

二、实验内容

(1)建立工作点稳定的共发射极放大电路实验电路如图2-1所示。NPN型晶体管取理想模式，电流放大系数设置为50，用信号发生器产生频率为lkHz、幅值为10mV的正弦信号，输入端电流表设置为交流模式，电路中用I键控制的开关选择电路输出端是否加负载。用空格键控制的开关选择发射极支路是否加旁路电容。

(2)打开仿真开关，用示波器观察电路的输入波形和输出波形。单击示波器上Expand按钮放大屏幕，测量输出波形幅值，计算电压放大倍数。根据输入端电流表的读数计算输入电阻。

(3)利用L键拨动负载电阻处并关，将负载电阻开路，适当调整示波器A通道参数，再测量输出波形幅值，然后用下列公式计算输出电阻Ro。

其中Vo是负载电阻开路时的输出电压。

(4)连接上负载电阻，再利用空格键拨动开关，使发射极旁路电容断开，适当调整示波器A通道参数，再测量、计算电压放大倍数。并说明旁路电容的作用。

(5)建立共集电极放大电路如图2-2所示。NPN型晶体管取理想模式，电流放大系数设置为50，用信号发生器产生频率为lkHz、幅值为10mV的正弦信号，输入端电流表设置为交流模式。

(6)打开仿真开关，用示波器观察电路的输入波形和输出波形。单击示波器上Expand按钮放大屏幕，测量输出波形幅值，计算电压放大倍数。根据输入端电流表的读数计算输入电阻。

(7)仿照步骤3求电路输出电阻。

(8)建立共基极放大电路，如图2-3所示。NPN型晶体管取理想模式，电流放大系数设置为50。用信号发生器产生频率为lkHz、幅值为10mV的正弦信号，输入端电流表。

(9)打开仿真开关，用示波器观察电路的输入波形和输出波形。单击示波器上Expand按钮放大屏幕，测量输出波形幅值，计算电压放大倍数。根据输入端电流表的读数计算输入电阻。

第七章 晶体管放大电路 习题

一、填空题

1、放大器在 __________的状态称为静态，放大器在_________状态成为动态。

2、放大器根据输入回路和输出回路的所公用三极管电极不同，有__________、__________和__________三种基本接。

3、多级放大器各级之间采用的耦合方式有______________、______________、______________三种。

4、射极输出器就是共__________电路，它的主要特点是电压放大倍数约等于_____，且输出电压与输入电压________相。

5、画放大电路的直流通路时，把电容看成____________，画放大电路的交流通路时，把电容和内阻小的电源看成______________。

6、某多级放大器，第一级的电压放大倍数为50，第二级的电压放大倍数为40，第三级的电压放大倍数为50，则总的电压放大倍数为_________。

7、三极管的输出特性分为三个区域，当三极管工作于__________时，IC≈ 0；

当三极管工作于_________区时，关系式IC =βIB 才成立；当三极管工作在_________区时，VCE≈ 0

8、运算放大器是一种_____放大倍数的 __________放大器。

9、理想集成运放电路中，开环电压放大倍数为 __________，输入阻抗为 __________，输出阻抗为__________。（填∞或0）

10、运算放大器的反相输入端（标记“-”端），指当信号从该端输入时，经放大后的输出电压与输入信号_____相。

11、理想运放的两个重要结论是一是“虚短”，即两输入端的电位__________，二是“虚断”，即两输入断的电流_____________。

12、在放大电路中，从__________取出部分或全部已被放大的信号再回送到__________叫做反馈。

达林顿管典型放大电路

达林顿管典型放大电路是一种常见的电子放大器电路，它由两个晶体管组成，可以实现高增益的放大效果。这种电路常被用于音频放大器、电视机和无线电等电子设备中。

在达林顿管典型放大电路中，两个晶体管通过共用一个负载电阻来实现放大功能。第一个晶体管作为输入级，它将输入信号放大，并将输出信号传递给第二个晶体管，第二个晶体管作为输出级，进一步放大信号并输出到负载电阻。这种级联的放大方式使得达林顿管典型放大电路具有高增益和较低的失真。

达林顿管典型放大电路的核心部件是两个PNP型或NPN型晶体管。这两个晶体管的基极通过一个电阻相连，形成一个共射极放大电路。共射极放大电路的输入信号通过耦合电容输入到第一个晶体管的基极，第一个晶体管的发射极与第二个晶体管的基极相连，第二个晶体管的发射极则通过一个电阻与地相连。输出信号通过负载电阻从第二个晶体管的集电极输出。

达林顿管典型放大电路的放大倍数可以通过改变输入信号的幅度来调节。当输入信号幅度较小时，输出信号将以较大的幅度放大。而当输入信号幅度较大时，输出信号的放大倍数将会相对较小。这种特性使得达林顿管典型放大电路能够适应不同幅度的输入信号，并提供稳定的输出。

值得一提的是，达林顿管典型放大电路还具有较高的输入电阻和较低的输出电阻。高输入电阻使得该电路不会对输入信号产生较大的负载影响，从而不会对前级电路产生过多的影响。而低输出电阻可以实现较低的输出阻抗，从而更好地驱动负载电阻。

总的来说，达林顿管典型放大电路是一种简单而有效的电子放大器电路。它通过两个晶体管的级联放大方式，实现了高增益、低失真的放大效果。这种电路在许多电子设备中得到了广泛应用，并在音频放大、电视机和无线电等领域发挥了重要作用。它的高输入电阻和低输出电阻使得它能够适应不同幅度的输入信号，并提供稳定的输出。达林顿管典型放大电路的设计和应用为电子技术的发展做出了重要贡献。
