无线对讲系统清单参数

无线对讲机系统

工程方案说明

设计单位：南京全创电子科技有限公司

联系人：叶经理 13584023991

设计日期：2013年3月4日2 目 录

一、 工程概述 .......................................................................... 4

1. 设计依据 ........................................................................ 4

2. 需求分析 ........................................................................ 4

3. 设计原则及造价 .................................................................. 5

4. 工作范围 ........................................................................ 5

二、 Walkie—Talkie对讲机覆盖系统设计方案 ............................................... 6

1. Walkie-talkie室内分布系统设计： ................................................. 6

2. 信号强度的推算 .................................................................. 9

3. 信号泄漏分析 .................................................................... 9

4. 电磁辐射防护分析 ............................................................... 10

数字无线对讲系统技术规格书

1 / 251

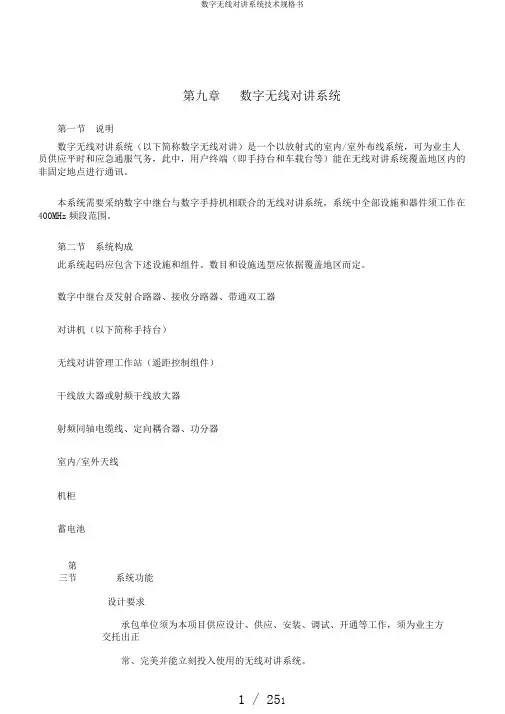

第九章 数字无线对讲系统

第一节 说明

数字无线对讲系统（以下简称数字无线对讲）是一个以放射式的室内/室外布线系统，可为业主人员供应平时和应急通服气务，此中，用户终端（即手持台和车载台等）能在无线对讲系统覆盖地区内的非固定地点进行通讯。

本系统需要采纳数字中继台与数字手持机相联合的无线对讲系统，系统中全部设施和器件须工作在400MHz频段范围。

第二节 系统构成

此系统起码应包含下述设施和组件。数目和设施选型应依据覆盖地区而定。

数字中继台及发射合路器、接收分路器、带通双工器

对讲机（以下简称手持台）

无线对讲管理工作站（遥距控制组件）

干线放大器或射频干线放大器

射频同轴电缆线、定向耦合器、功分器

室内/室外天线

机柜

蓄电池

第三节 系统功能

设计要求

承包单位须为本项目供应设计、供应、安装、调试、开通等工作，须为业主方交托出正

常、完美并能立刻投入使用的无线对讲系统。 数字无线对讲系统技术规格书

2 / 252 产品技术标准

系统制式须切合所属地无线电委员会或有关部门所认同的 TDMA技术标准。本系统须向当

地无线电委员会报验并经过。

需切合法例

本系统需切合工信部公布[2009]666号文件《对于150MHz400MHz频段专用对讲机频次

规划和使用管理有关事宜的通知》。

信道及扩容

依据需要，本项目计划安装鉴于 1个数字中继台的数字无线对讲系统，此系统一定能提

供1个无线电频道（即频次）， 2个业务信道（2个业务信道由2个时隙承载）。

系统应拥有扩容功能，如增添中继台频道和增添手持台数目。数字无线对讲系统技术规格书

3 / 253 手持台招标数目

本次招标暂计划配置 20部手持台（标配中需要含1个锂电池和1个充电座）。

通话分组

计划每个部门划归为 1个通话组，将有4个部门，分红4个通话组。要求通话组内实现

序号项目名称品牌型号参数数量单位单价小计

1数字中继台摩托罗拉XiR R8200频率范围：136-174MHz 403~470MHz

射频输出功率：45W

支持数字TDMA模式下2个同步语音或

数据信道

高功率下100%连续工作周期

产品尺寸：132.6x482.6x296.5mm2台

2发射合路器讯罗FH420-2频率范围：400～430MHz

插损：≤3.5

信道间隔：≥80dB

输入端口电压驻波比：≤1.25:1

输出端口电压驻波比：≤1.25:1

输入功率：100W

接口：Ｎ型

温度范围:零下25至55℃

尺寸:1U1台

3接收分路器讯罗JF420-2频率范围：400～430MHz

增益：0~5dB

输入端电压驻波比：≤1.5：1

输出端电压驻波比：≤1.5：1

IP3：≥5dBm

系统供电电压：AC-220V

接口：N

尺寸：1U1台

4宽带大功率双工器讯罗SGQ-420D频率范围：400～470MHz

收、发频率间隔：10MHz

插入损耗:≤1.25dB

Rx端对Tx抑制度:≥80dB

Tx端对Rx抑制度：≥80dB

承受功率:≥50w

接口类型：N

尺寸:1U1台

5跳接连接线讯罗L16-L16-0.5双向N头、syv-50-36根

6遥距控制组件摩托罗拉XiR M8220频率：403-470MHz

信道：32

功率输出：1 至 25W

信道间隔：12.5 kHz/25 kHz

显示屏：双行显示

重量：1.8Kg

尺寸：51x175x206mm1台

7室内全向吸顶天线讯罗TX-420频率范围: 400-490 MHz

带宽:16 MHz

增益:2.15 dBi

驻波比:≤1.5

阻抗:50Ω

极化方式:垂直

最大功率:50 W

接头型号:N座

天线尺寸:Ф165×94 mm

重量:250 g50只

8室外全向天线讯罗TQJ-420频率范围: 400~480 MHz

带宽:16 MHz

增益:7.8 dBi

驻波比:≤1.5

阻抗:50Ω

极化方式:垂直

最大功率:100 W

接头型号:N座

天线尺寸:1.8m

序号设备图片设备名称规格型号品牌数量单位参数

1数控电梯无线主机SG-50Z-10

SG台系统参数:频率范围：400-470MHz频道数目：200频率间隔：25KHZ调制型式：调频工作方式：双频双工天线阻抗：50欧姆额定工作电压：12.8V2UPS专用电源SG-D-12V5ASG台电池容量:12V/5AH输入电源:AC220V 50Hz常输出:对讲DC12V,报警DC12V应急输出(断电时输出):DC12V最大输出:3.5A最大待机电3专用天线SG-T-50-03SG个频段：144/430MHz长度：41.5cm重量：175g增益：2.15/3.0dB(144/430MHz)序号设备图片设备名称型号品牌数量单位参数1数控无线分机SG-50F-1SG台1.可接电梯数：12.频率：4103.传输模式：FM调频双工4.功率：《5W5.工作电压：12V5UPS专用电源SG-D-12V5ASG台电池容量:12V/5AH输入电源:AC220V 50Hz常输出:对讲DC12V,报警DC12V应急输出(断电时输出):DC12V最大输出:3.5A最大待机电6专用天线SG-T-50-03SG个频段：144/430MHz长度：44.8cm重量：152g增益：2.15/3.0dB(144/430MHz)序号设备图片设备名称型号品牌数量单位参数1轿厢通话器SG-JXSG个工作电压：DCl2V 响铃声级：≥70dB 环境温度：-20℃~70℃ 相对湿度：20%~95%2机房电话SG-JFSG个 工作电压： DC12V+/_20%静态电流：0mA工作电流：≤800mA3轿顶话机SG-JDSG个工作电压： DC12V+/_20%静态电流：0mA工作电流：≤800mA深圳市双工科技有限公司 系统型号：SG-50

B：电梯机房设备配置

c：电梯井道设备配置A：值班室设备配置
