实验三 交换机基本配置
一、实验目的要求
1、学习交换机基本工作原理。
2、掌握交换机配置方法及常用配置命令。
3、掌握交换机VLAN配置方法。
二、实验设备
两台交换机和四台计算机，相应的连接线缆。（可以用模拟交换机配置软件平台）
实验拓扑结构：
三、实验原理
本实验是基于交换机工作原理和VLAN基础，在交换机的四种命令行操作模式（用户模式、特权模式、全局配置模式、端口模式）下，按照正确方法使用相关的交换机配置命令完成实验规划内容。
相关的交换机操作命令：
（1）交换机基本状态：
switch: ；交换机的ROM状态
rommon> ；路由器的ROM状态
hostname> ；用户模式
hostname# ；特权模式
hostname(config)# ；全局配置模式
hostname(config-if)# ；接口状态
（2）交换机口令设置：
switch>enable ；进入特权模式
switch#config terminal ；进入全局配置模式
switch(config)#hostname ；设置交换机的主机名
switch(config)#enable secret xxx ；设置特权加密口令
实验三 交换机的VLAN配置
一、实验目的
1. 理解理解Trunk链路的作用和VLAN的工作原理
2. 掌握交换机上创建VLAN、接口分配
3．掌握利用三层交换机实现VLAN间的路由的方法。
二、实验环境
本实验在实验室环境下进行操作，需要的设备有：配置网卡的PC机若干台，双绞线若干条，CONSOLE线缆若干条，思科交换机cisco 2960两台。
三、实验内容
1. 单一交换机的VLAN配置；
2. 跨交换机VLAN配置，设置Trunk端口；
3. 测试VLAN分配结果；
4．在三层交换机上实现VLAN的路由；
5．测试VLAN间的连通性
四、实验原理
1．什么是VLAN
VLAN是建立在局域网交换机上的，以软件方式实现逻辑工作组的划分与管理，逻辑工作组的站点不受物理位置的限制，当一个站点从一个逻辑工作组移到另一个逻辑工作组时，只需要通过软件设定，而不需要改变它在网络中的物理位置；当一个站点从一个物理位置移动到另一个物理位置时，只要将该计算机连入另一台交换机，通过软件设定后该计算机可成为原工作组的一员。
相同VLAN内的主机可以相互直接通信，不同VLAN中的主机之间不能直接通信，需要借助于路由器或具有路由功能的第三层交换机进行转发。广播数据包只可以在本VLAN内进行广播，不能传输到其他VLAN中。
2．交换机的端口
以太网交换机的每个端口都可以分配给一个VLAN，分配给同一个VLAN的端口共享广播域，即一个站点发送广播信息，同一VLAN中的所有站点都可以接收到。
交换机一般都有三种类型的端口：TRUNK口、ACCESS口、CONSOLE口。
CONSOLE端口：它是专门用于对交换机进行配置和管理的。通过Console端口连接并配置交换机，是配置和管理交换机必须经过的步骤。
ACCESS口（默认）：ACCESS端口只能通过缺省VLAN ID的报文。 TRUNK口：为了让连接在不同交换机但属于同一VLAN的计算机之间能够相互通信，必须把两个交换机相级联的那两个端口配置成TRUNK口工作模式。

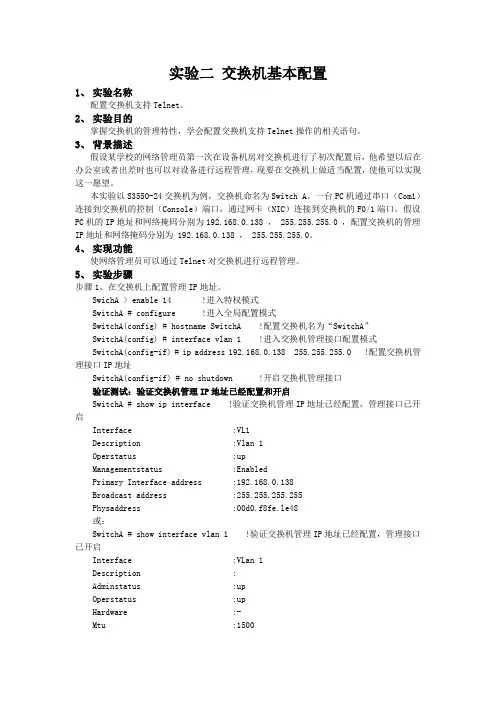

实验二 交换机基本配置
1、 实验名称
配置交换机支持Telnet。
2、 实验目的
掌握交换机的管理特性，学会配置交换机支持Telnet操作的相关语句。
3、 背景描述
假设某学校的网络管理员第一次在设备机房对交换机进行了初次配置后，他希望以后在办公室或者出差时也可以对设备进行远程管理，现要在交换机上做适当配置，使他可以实现这一愿望。
本实验以S3550-24交换机为例，交换机命名为Switch A。一台PC机通过串口（Com1）连接到交换机的控制（Console）端口，通过网卡（NIC）连接到交换机的F0/1端口。假设PC机的IP地址和网络掩码分别为192.168.0.138 ， 255.255.255.0 ，配置交换机的管理IP地址和网络掩码分别为 192.168.0.138 ， 255.255.255.0。
4、 实现功能
使网络管理员可以通过Telnet对交换机进行远程管理。
5、 实验步骤
步骤1、在交换机上配置管理IP地址。
SwichA > enable 14 !进入特权模式
SwitchA # configure !进入全局配置模式
SwitchA(config) # hostname SwitchA !配置交换机名为“SwitchA”
SwitchA(config) # interface vlan 1 !进入交换机管理接口配置模式
SwitchA(config-if) # ip address 192.168.0.138 255.255.255.0 !配置交换机管理接口IP地址
SwitchA(config-if) # no shutdown !开启交换机管理接口
验证测试：验证交换机管理IP地址已经配置和开启
SwitchA # show ip interface !验证交换机管理IP地址已经配置，管理接口已开启

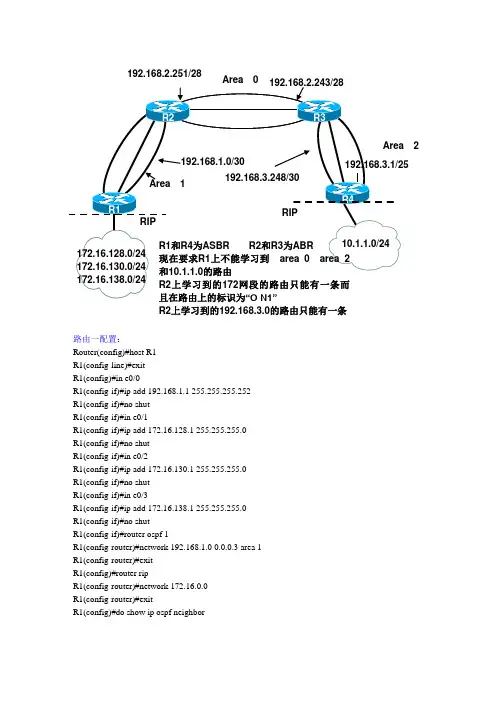

路由一配置：
Router(config)#host R1
R1(config-line)#exit
R1(config)#in e0/0
R1(config-if)#ip add 192.168.1.1 255.255.255.252
R1(config-if)#no shut
R1(config-if)#in e0/1
R1(config-if)#ip add 172.16.128.1 255.255.255.0
R1(config-if)#no shut
R1(config-if)#in e0/2
R1(config-if)#ip add 172.16.130.1 255.255.255.0
R1(config-if)#no shut
R1(config-if)#in e0/3
R1(config-if)#ip add 172.16.138.1 255.255.255.0
R1(config-if)#no shut
R1(config-if)#router ospf 1
R1(config-router)#network 192.168.1.0 0.0.0.3 area 1
R1(config-router)#exit
R1(config)#router rip
R1(config-router)#network 172.16.0.0
R1(config-router)#exit
R1(config)#do show ip ospf neighbor
R1 R2 R3
R4 Area 1 Area 0
Area 2
172.16.128.0/24
172.16.130.0/24
172.16.138.0/24 RIP RIP
10.1.1.0/24 192.168.1.0/30 192.168.2.251/28 192.168.2.243/28
192.168.3.248/30 192.168.3.1/25
