通信作业指导书

篇一：通信作业指导书

通信专业

通信线路：

一． 光缆敷设

1、光缆径路:铁路光缆一般采用直埋方式敷设。光缆沿铁路路基坡脚敷设，并离跛脚一米距离,个别困难地段敷设在路肩上(回土同时一定要养成夯实的习惯,防止护坡塌方的发生）。

２、光缆埋深：埋设深度根据土质及地形分别采用:路基坡脚下粉细砂、砂质黄土不小于１.2米；路肩敷设时,埋深不小于0.8米；穿越铁路(距路基面)、沟、渠时,埋深不小于１.2米。个别埋深达不到要求时应采取防护措施,但最小防护埋深应达到相关规范要求．

３、光缆防护:

①穿越铁路采用钢管防护;

②通过浅涵顶部时设钢管防护(浅埋或水泥面固定）；通过小桥,采用钢管防护,并用水泥包封；

③埋设在路肩或埋深达不到要求的困难地段，采用水泥槽防护;

④接头采用接头盒方式,接头盒外采用水泥扣槽防护；⑤在穿越站场、城镇等易开挖地段时,采用砂砖防护；

⑥通过新建大、中桥采用桥上预留电缆槽防护,槽内设电缆防震垫；通过既有大中桥时采用桥架防护；下桥时采用钢管防护，并用水泥包封，钢管与电缆槽衔接处必须封堵。

⑦光缆上坡(坡度&gｔ；2０度,坡长＆gt;30m时）采用蛇形敷设，每隔20m设固定横梁一处。

４.、光缆防雷:所有光缆接头两侧的加强芯固定在接头盒内，金属加强芯与金属护套实施电气阻断,每盘光缆间不做电气连通。

５、光缆余留：

①光缆标准盘长2公里；

②中间站通信机械室引入口外余留3米；通信站引入口外余留5米;

③光缆接续后余留３米(不含接头盒内光纤的收容余长1。2米)；

④过轨、过公路两侧各余留1米；

⑤通过200米及以上的大桥两端各余留3米。

６、光缆引入：

①光缆引入通信站后,光缆终端至光纤配线架;

②光缆引入中间站通信机械室后,引至车站电化引入综合柜的光缆终端盒;

③干线光缆采用环引方式引入区间基站机房后,引至光纤熔接盒.

7、光缆标石：光缆标石分别设在光缆接头点及光缆余留点;线路转弯点;所穿铁路及公路两侧;穿越障碍物时,利用前后两埋设标寻找电缆有困难的地段;直线段敷设时按50米一处设置标石。标石采用120mm*１２0ｍm的方柱体。长度900mｍ，地下埋深600ｍm。光缆标石上顶面要标有指示光缆线路方向标记.

二. 光缆单盘测试

单盘检验工作包括对运到现场的光缆及连接器材的规格、程式、数量进行核对清点、外观检查和光电主要特性的测量。通过检测以确认光缆、器材的数量、质量是否达到设计文件或合同规定的有关要求.

目前对光缆线路的衰减测试一般采用背向散射法。背向散射法是将光信号注入被测光纤，然后在同一端测试沿光纤背向散射光功率.利用这种方法做成的测量仪器，叫做光时域反射计，简称oｔｄr。采用otdr测试单盘光缆衰减时,由损耗曲线确定光纤结构缺陷、断裂点的位置,测试出光纤长度和衰减。光时域反射仪(ｏtdr：optiｃal timｅ domａin reflectｏｍｅter)测试原理:

往光纤中传输光脉冲时，由于在光纤中散射的微量光,返回光源侧后，可以利用时基来观察反射的返回光程度.由于光纤的模场直径影响它的后向散射，因此在接头两边的光纤可能会产生不同的后向散射，从而遮蔽接头的真实损耗。如果从两个方向测量接头的损耗,并求出这两个结果的平均值,便可消除单向ｏtdr测量的人为因素误差。然而，多数情况是操作人员仅从一个方向测量接头损耗,其结果并不十分准确，事实上，由于具有失配模场直径的光纤引起的损耗可能比内在接头损耗自身大10倍。

测试步骤:

1. 将otdr、连接器和被测光纤进行连接;

2. 观察接头点两侧光纤端面最佳对准时曲线。对准时由于两侧光纤端面处有空气,所以ｏtdr上显示曲线对准点会出现菲涅尔反射峰.最佳对准时反射峰最小，对准点后段的衰减曲线下降较慢.

3. 确定接头衰减值。接头衰减应从两个传输方向测试取平均值。

三． 光缆接续

光纤接续采用进口熔接机熔接。光纤接续时按光纤排列顺序,一一对应接续。主要步骤如下:

1、整理工作环境,支好工作台,将两侧待接续光缆距端头２000ｍm的一段用棉纱擦洗干净．然后用光缆切断器切去两侧端头。

2、距光缆端头约1300mｍ—１500mm处用光缆开剥器环切光缆外护套一周,然后轻折几次使环切处折断,抽去光缆外护套、双面涂塑皱纹钢带、铝塑复合带。然后在距第一次开剥处约4cm处再次用光缆开剥器环切光缆外护套一周，然后将光缆外护套抽去。

3、将包带去除，然后抽去束管，用酒精脱脂棉将光纤擦拭干净，将钢丝加强件剪去一段后固定好.

4、将热可缩加强保护管套好,用剥线钳除去光纤上的涂层露裸纤,用酒精脱脂棉将光纤擦拭干净,然后用光纤切割刀制备端面(端面倾斜度小于0.5),开始光纤熔接,采用otdr双向监测接续损耗，合格后对光纤接续部位立即进行热可缩加强管保护，加强管收缩应均匀、无气泡。如不合格,则再次制备端面、熔接。

5、光纤护套除去涂层、制备端面、光纤熔接、热可缩加强保护管等作业连续完成,不能任意中断．

6、将接续后光纤收容在收容盘内,光纤接头处放在光纤收容盘槽内。光纤收容时的弯曲半径不小于40ｍm，弯曲半径尽量大一些,以免产生微弯损耗，将光纤盘留整齐,固定好。

7、将所有光纤盘留完毕,对所有光纤的接续点接头损耗进行复测,如有附加损耗，要立即找出原因并处理好。

8、光纤收容完毕并经复测合格后按光缆接头盒说明书进行接头盒装配。

９、光缆接头盒要经过水泥电缆槽防护。

四. 电缆接续

１、电缆接续前确认端别、所有芯线无断、混线及接地障碍，绝缘良好。

2、进行电缆开剥,尺寸符合接头盒要求,开剥后电缆缆芯不得散开。

3、将电缆两端做电气连通。设置地线的接头处引出地线连接线.

4、全塑市话电缆用接线子接续,把芯线一一对应卡接，要求各芯线接续长度一致，保持芯线原有扭距,芯线接续扭绞长度符合要求。

５、电缆接续时进行施工测试，以检查电缆接续后的线路有无混线及断线等故障,以及其绝缘电阻是否符合要求.施工测试全部合格后封装接头盒

五. 无线铁塔基础施工

1、 基础坑开挖：45米角钢塔基础开挖前要实地确定基础位置，尽量在平坦、空旷、土质坚实的地面开挖,保证天馈线进入机房无线设备的距离在60米范围内。铁塔基础平面图

定水平:基础开挖要符合房建房屋的标高;角钢塔的四处基坑要在同一水平面上.应用测角仪、定位仪测量定水平;可采用连通器原理，用橡胶水管定水平。基础根开尺寸及对角线尺寸误差±千分之一，最大不大于1０mm,基础顶面标高允许偏差±5mm，基础水平度偏差１/10０0,基础地脚螺栓位置扭转偏差±3mm。

高支模：在特殊地形，如丘陵、沙漠,塌方严重地带可采用高支模技术.高支模可减少基础开挖深度，减少沙土塌方,用模板支出基础模型，灌注水泥砂浆,再增加回土量,分层夯实亦可完成基础施工。

基础开挖后，应通知地质部门认真验槽,如发现地质与报告不符或有异常现象，应由有篇二:通信工程作业指导书

（一）光缆工程通信工程作业指导书 光缆施工流程图

1、径路复测:按照施工图，确定设计所规定的径路位臵.

核对施工图中的光缆长度、通信站、中间通信机械室的位臵及光缆预留地点.

核对穿越障碍地点,提出施工方法。

核对设计文件中规定的埋设地线、排流线、消弧线、防腐蚀的区段和地点. 探测光缆径路附近各种电缆径路走向及其它地下设施埋设情况，确定防护措施。

在径路复测过程中,在待开挖的光缆径路上做出标记线（散灰线或设标桩)。

2、单盘测试:首先，检查光缆盘的外包装是否有损伤。再收集光缆的出厂合格证和出厂检测报告。根据出厂合格证和测试记录，复核光纤的几何、光学、传输特性和机械物理性能等是否符合设计要求。使用光时域反射测试仪(otdr）测试光缆的长度,及每根光纤的平均衰耗和单盘总衰耗,观察曲线均衡程度。对各项数据认真如实做好记录.

3、光缆配盘：光缆配盘须保证相邻盘间模场直径差应在标称直径的±10％范围之内。根据光缆生产厂商的生产光缆过程中的成缆工艺方式，尽量将光缆出厂编号相邻的光缆编排在一起。

本工程的中间站光缆引入是全缆引入方式，在配盘时,尽可能把光缆接头安排在中间站,以便减少系统中光缆熔接点。

尽可能避免光缆在桥梁上接续.

配盘方案确定后,在光缆盘的显著位臵标出敷设区间、序列号及对应铁路里程.

４、挖沟:光缆的开挖以机械和人工相结合的方式,在允许使用机械挖沟的区段尽量使用机械开挖。挖沟时沿着径路复测时所划的标记线进行开挖,光缆沟要求平直,人工开挖区段避免弯曲和起伏.

5、光缆运输：开挖光缆沟的同时,应将光缆运送敷设点．在运输装卸作业时，一律使用吊车。严禁将光缆从车上直接推落到地.

滚动光缆盘时，须顺盘(箭头）方向，并只能在50米距离范围内滚动，当距离大于５0米时应使用运输工具．

6、光缆敷设:光缆敷设前须由专人负责复核盘号,盘上标写里程是否与光缆配盘表一致,并作记录。

光缆须在整盘长度的沟全达到埋设深度要求并通过现场监理工程师的签认后,才能敷设,不允许敷完光缆后再加深、下落光缆。

光缆敷设按人工敷设与“∞"抬放相结合的方式进行.人工牵拉抬放按照每间隔10-１５m一个人均匀安排劳力,必须做到统一指挥,联络畅通、行进一致、均匀前进;坚决杜绝光缆因敷设不当造成拉伸、扭折、背扣、弯曲半径超限等现象发生,绝不遗留工程隐患。

项目部在进行施工组织时,须针对当时的情况采取有效措施予以保证，并保存记录以便追溯。

光缆敷设中须设专人进行光缆穿越障碍物的防护;光缆穿越防护管须使用专用引导器并安排专人防护。复杂地形时,在拐点、急弯处设臵滑轮导引,防止光缆损伤。

光缆放入沟里后,须安排专人负责检查光缆有无受损，释放应力,保证光缆自然顺畅可靠地铺设于沟底。光缆敷设72小时后,测试光缆外护套对地绝缘是否达到1０00ｍω／km.

7、 回填:光缆放入沟内后,须先回填2０0－３00mｍ细土，并按规定根据不同的土壤种类采取松填、表面夯实、分层夯实、阶梯形分层夯实方式，为确保光缆安全，回填土厚度达４0０mm后方准夯实．

设计有排流线的地段，应先设排流线后回填,防止外界强电干扰。 8、光缆引入处理：室外光缆引入室内后，要将光缆金属加强芯断开做光缆绝缘节处理,然后将光缆引入odf架做终端.

（二)电缆线路施工

电缆线路施工的挖沟、敷缆等工序与光缆工程相似.不同是电缆的单盘测试、配盘、接续、平衡测试。

电缆的单盘主要测试项目有芯线环阻、绝缘、k、e值。

电缆配盘目的减少电缆接头。

电缆引入终端施工中，对室外电缆引入至室内时，电缆护套金属断开处理,防电磁干扰。

电缆施工方法流程图

(三)通信设备安装

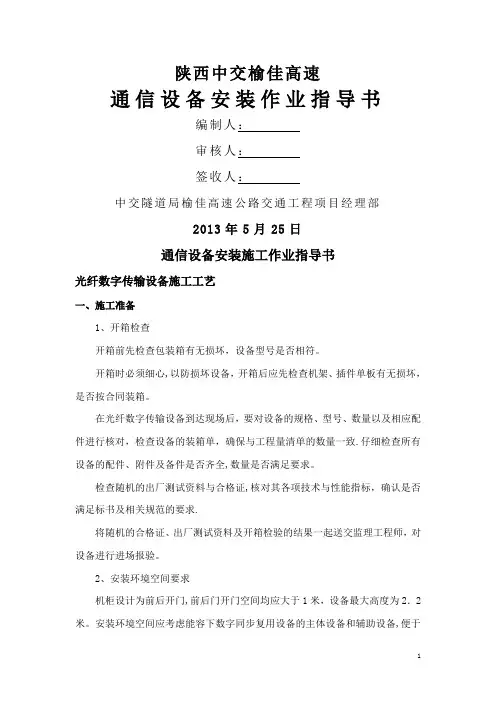

设备安装主要有ｓdｈ支路分插设备、车站数字调度设备 、广播设备、光中继设备、接入网设备、电源设备。安装方法见流程图。通信设备安装流程图

1、开箱检查:设备制式、规格和数量，应符合设计或订货合同的规定;设备所附带的产品出厂文件和图纸、产品合格证和检验单、零附件、备品，应做好记录;在工程竣工移交时,应移交给接管单位。

２、设备、走线架安装固定:机械室中心的设备排列和相互间的距离,应符合实测后施工图的要求。设备安装应根据设计要求家设备底座,设备底座用膨胀螺栓固定于地面,设备固定在底座上,根据电气化的要求设备与底座间作绝缘处理,几架设备前面对齐,设备安装牢固、整齐、美观。走线架安装位臵偏差不应大于２０mm，机械室如有电缆上下楼时,垂直走线架位臵应与楼板孔相适应,穿墙走线架位臵应与洞孔相适应。光电缆的走线架及机架、列头之间布线架使用四芯莒芯棒作为架工原材料，连接无须焊接,直接使用成品固定连接件,无须油涮。使整体安装工程呈现牢固、美观、简洁的优点.
