体育中心扩声系统方案

  • 格式：doc
  • 大小：9.23 MB
  • 文档页数：151

XX计算机网络有限公司 --19--

目 录

第一部分扩声系统设计方案22

一、体育场扩声系统设计方案22

1.1 概述：22

1。2 技术指标：22

1.3 设计依据：23

1。4 设计思路:24

1.5 设计要点：24

1.6 主扩声系统设计:25

1.7 功率放大系统:30

1。8 控制室监听系统:31

1.9 音频控制、传输、处理系统：32

1.10 拾音及重放系统:36

1。11 系统配电设计:42

1。12 扩声系统基本指标计算书：43

2。13 计算结果44

二、体育馆扩声系统设计方案44

2。1 概述:44

2。2 技术指标:44

2。3 设计依据:45

2。4 设计思路:46

2.5 设计要点:46

2。6 主扩声系统设计：47

2。7 功率放大系统：56

2.8 控制室监听系统：57

2。9 音频控制、传输、处理系统：59

2。10 拾音及重放系统：63

2。11 系统配电设计：70

2.12 扩声系统基本指标计算书：71

2.13 计算结果71

三、游泳馆扩声系统设计方案72

3.1 概述：72

3。2 技术指标：72

3。3 设计依据：73

3。4 设计思路:74

3.5 设计要点:74

3.6 主扩声系统设计:75

3.7 功率放大系统:79

3。8 控制室监听系统:79

3.9 音频控制、传输、处理系统：81

3.10 拾音及重放系统：85

XX计算机网络有限公司 --20--

3.11 系统配电设计:87

3。12 扩声系统基本指标计算书:88

3。13 计算结果88

四、主要投标品牌89

五、投标货物偏离表96

5。1、体育场投标货物偏离表96

5。2、体育馆投标货物偏离表99

5。3、游泳馆投标货物偏离表102

六、投标货物清单103

6.1、体育场投标货物清单103

6.2、体育馆投标货物清单105

6.3、游泳馆投标货物清单107

第二部分施工组织方案109

一、施工方案109

1.1 工程概况109

1。2 项目施工整体规划110

1。2。1 管理组织架构110

1。2。2 工期110

1.2。3 质量110

1.2.4 技术管理111

1.2。5 合同管理113

1。2。6 物料管理113

1。2。7 验收及售后服务117

1。3 施工阶段划分117

1.3.1工程施工阶段117

1。3。2工程验收阶段117

1。3.3售后服务阶段118

1.4 施工总部署118

1。4.1 技术准备118

1.4.2 物资准备119

1。4。3劳动组织准备120

1。4。4 现场准备120

1。4。5 临时用水用电和现场平面布置121

1.5 扩声系统施工方法及技术措施123

1。5。1 施工流程123

1。5。2 现场内线管施工124

1。5。3 扩声系统线缆铺设125

1.5。4 扩声系统施工步骤及方法126

1。5。5 扩声系统调试129

1.5。6 场馆扩声系统施工重点和难点130

1.6 施工进度、网络计划和工期保证措施132

1。6。1 工期承诺132

1。6。2 扩声系统工期安排132

1。6.3 进度计划表134

XX计算机网络有限公司 --21--

1。6.4 进度保证措施135

二、项目管理班子及充足的技术力量配备136

2。1 项目管理班子人员配备、素质及管理经验136

2.1.1 项目组织管理概述136

2。1。2 项目领导小组的组成137

2。1。3 项目组的组织结构及职责137

2.1。4 人员配备计划141

2。1。5 劳动力计划141

2。2 机械设备投入计划142

2.2。1 主要施工机械设备142

2。3。2 各施工阶段机械设备配备计划144

2。2。3 机具操作管理144

三、质量及安全、文明及环境保护145

3。1 质量保证措施145

3。1.1 质量管理体系145

3.1.2 项目的质量管理146

3。1。3 质量控制体系的运行147

3.1。4 设计与采购过程的质量控制151

3.1。5 施工质量的管理与控制154

3。1。6 质量事故应急处理预案159

3。2安全、文明施工措施以及环境保护措施160

3.2.1 施工安全的管理160

3.2。2 文明施工的管理措施162

3.2.3 工地现场消防措施164

3。2.4 现场环保控制措施164

四、与业主、监理单位及总包单位等相关单位的协调和配合165

4。1 与建设单位的配合165

4.2 与监理单位的配合165

4。3 与设计单位的配合166

4.4 与机电总包的配合166

4。5 与土建总包的配合167

4.6 与建筑内装饰承包方的配合167

4。7 与供货商之间的配合168

第三部分售后服务承诺及培训计划169

XX计算机网络有限公司 --22--

第一部分 扩声系统设计方案

一、体育场扩声系统设计方案

1。1概述:

XX市体育中心位于南二环路南侧、东三环路东侧、兴南路北侧交界处,由体育场看台、游泳馆及全民健身中心、体育馆及综合训练馆组成，总建筑面积约30000平方米.其中体育场看台9500平方米；该体育场仅有西看台有挑蓬， 东边仅有少量露天看台， 观众席位为1万席左右， 体育建筑定位为丙级, 能举办市运动会田径、足球等地区性赛事.

系统由以下几部分构成：

1) 观众席扩声；

2) 主席台扩声；

3) 赛场扩声;

4) 主席台扩声；

5) 流动扩声；

6) 控制室监听系统；

7) 音频控制、传输、处理系统；

8) 声源拾取及重放系统；

9) 系统配电设计；

系统除了对各部分进行科学合理的设计和配置外，还需对信号的分配和传输进行科学的统筹规划，使系统信号流程清晰，使用操作方便.

1.2技术指标：

本体育场扩声系统应满足JGJ/T131—2000/J42—2000《体育馆声学设计及测量规程》中二级标准要求， 具体技术指标如下：

(1)最大声压级:西看台观众席≥98dB, 场地≥92dB，东看台观众席≥90dB。

XX计算机网络有限公司 --23--

(2)传输频率响应：以250Hz～4,000Hz平均声压级为0dB,在此频带内允许+4～—6的变化（1/3倍频程测量）；

(3)传声增益：125～4000HZ平均≥—12dB。

（4)声场不均匀度:中心频率为1kHz、4kHz（1/3倍频程带宽)，大部分区域不均匀度≤10dB.

（5)系统噪声: 扩声系统不产生明显可觉察的噪声干扰（如交流噪声等)。

（6） 语言清晰度指标：RASTI≥0。5。

一言而蔽之,这是一个具备了合理性、可靠性、先进性的现代体育场集成扩声系统，我们也相信在很短时间内，这也会成为国内新建体育场的扩声系统新标准。

1.3设计依据:

 中华人民共和国现行有关规范：

 JGJ 31—2003《体育建筑设计规范》

 JGJ/T131—2000《体育馆声学设计及测量规程》

 J42-2000《体育馆声学设计及测量规程的条文说明》

 GB 50371-2006《厅堂扩声系统设计规范》

 JGJ/T 16—2008《民用建筑电气设计规范》

 GB/T 14476—93 《客观评价厅堂语言可懂度的“RASTI”法》

 GB/T 14197—93 《声系统设备互连的优选配接值》

 GB 50016-2006《建筑设计防火规范》

 GB/T50314—2006《智能建筑设计标准》

 GB/T50311-2007《综合布线工程设计规范》

 GB/T50312—2007《综合布线系统工程验收规范》

 GB50259—96《电气装置安装工程电气照明装置施工及验收规范》

 GB 50169—2006《电气装置安装工程接地装置施工交验收规范》

 GBJ 232 《电气装置安装工程施工及验收规范》

 GB 50300 《建筑工程施工质量验收统一标准》

 GB 50303 《建筑电气安装工程施工质量验收规范》

 GB 50343—2004《建筑物电子信息系经防雷技术规范》

 GB/T14549/93电能质量、公用电网谐波

XX计算机网络有限公司 --24--

 GB/T126661/6/90电缆的耐燃性考核标准

 GB50217/94电缆设计规范

 GB50258/96电缆敷设规范

 其它有关国家及地方的现行规程，规范及标准;

1。4设计思路:

保证全场有较高的语言清晰度和长时间提供足够的声压；

场地各个位置无明显回声、颤动回声和声聚焦等音质缺陷；

系统没有明显的声反馈问题；

系统满足整个观众看台区域、体育比赛赛场的均匀扩声、声音涵盖区域声场分布均匀、频率响应一致;

扩声系统扬声器为分散群组布置方式；

扩声系统采用数字控制方式、设备高度集成化；

用户采用简便的电脑操作界面，可以全面控制系统操作以及监控;

系统配置多种保护措施和音频输出接口；

音响系统的设备在正常使用中各种噪声指标小于规定限值;

扬声器群组的外形和安装位置不影响场地整体风格和安全。

1。5设计要点：

声场设计完全符合现代体育场馆的技术要求,采用手工计算、专业EASE模拟软件计算相结合的办法;

系统配置齐全、合理、完善，整体性能一致，没有瓶颈地带，并具有较高的性价比；

扬声器选用世界著名品牌，结合音响性能、功能多样化、唯美外观为一体的全天候扬声器,其雅致的外箱配有正面全网罩的结构，使其具有不易沾灰尘外观；并配有防水接口、密封螺丝帽及SJO电线,完全满足体育场在户外恶劣环境的使用和现场安装条件的限制要求。

扬声器具有能量集中，声场涵盖准确，可减少不必要的声反射(在涵盖角度外呈6dB快速衰减)，为涵盖区域提供极高的声压，从而保证全体观众欢呼时仍可听到现场高清晰度的扩声。

功率放大器建议选用与扬声器同品牌的功放，其创新的安全保护设施、无比的动态范

合集下载

专业音响_-_C-MARK__体育馆音响系统方案

专业音响_-_C-MARK__体育馆音响系统方案

.

. 体育馆扩声系统解决方案

目录

一、 设计理念

二、 设计方法

三、 功能概述

四、 设备简介

五、 声场声压图

六、 电力电源系统要求

七、 工程保障与服务方案

一、设计理念

理念：体育馆的固定音响系统的设计是以满足播发各类音乐、广播和比赛语言扩声的使用要求为主，在使用功能上不同于厅堂扩声，也不同于剧场扩声，它有其特殊性，除保证语言的清晰度要高及音质柔和、有大动态范围、声压覆盖要均匀外，还要求设备的功率要大并留有余量，因此我们在方案设计及设备选型上以满足使用的稳定性和可靠性为主，这是我们始终坚持的设计理念和指导思想。

音质优化

以音质为设计的核心。要达到这一目标必须以设备的选用为首要条件，我.

. 们在这里所选用的都是高保真产品，并配有先进、合理的系统设计，保证了音质的优化。

先进性

该扩声系统采用当今音响技术发展的最新成就以及相应的新产品、新技术、新工艺、所采用的技术和产品代表了当前的发展方向以使整个工程具有国内一流水平。

成熟性

所采用的技术和产品应当是成熟的技术和经过考核的产品。

可扩充性

一是体育馆根据应用需要扩充功能或提高性能时，本系统能方便地通过添加、扩充、升级等方式来扩大规模或提升功能。二是随着技术以及文娱活动的发展。本扩声系统能很方便的进行改进和扩充以适应技术的新需要和多种娱乐的要求。

体育场馆的扩声系统设计包括建声和电声两方面的内容；前者主要是控制混响时间和音质缺陷；后者则要保证馆内有足够的声压级，均匀的声场分布以及不同功能时所要求的声学效果。两者相辅相成，只有相互密切配合才有可能使合理的投资而获得良好的艺术和音质效果。

二、设计方法

由于体育馆需要满足比赛时的裁判语音传声时良好的语言可懂度和播放音乐应有清晰的中高音，除此之外担任扩声的音箱需将整场观众席和比赛场地的声场覆盖均匀，音响设备要能达到音乐的高频明亮、中频有力、低频丰满，音乐的层次分明，场内各处要有合适的响度和均匀度，扩声系统有较高的传声增益为了达到很好的扩声效果因此我们在对音响系统的设.

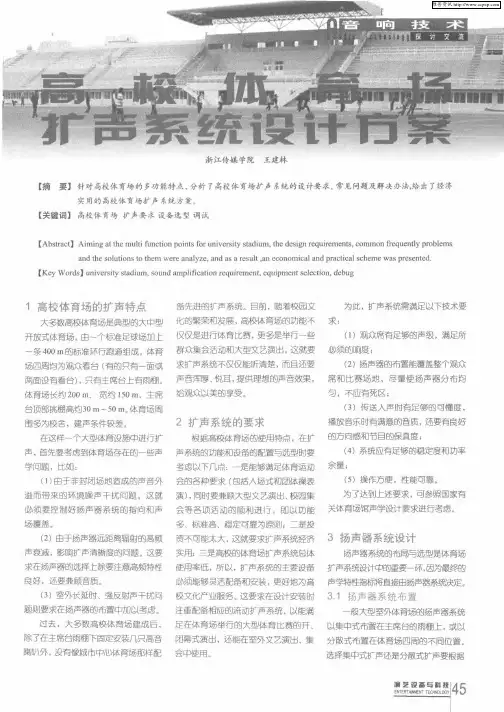

高校体育场扩声系统设计方案

高校体育场扩声系统设计方案

维普资讯 Ｎｏ　６．２００７　ＡｃｃｕｍｕＩａ【ｅｄ　ＮＯ　２５　ＥＮＴＥＲＴＲｌＮＭＥＮＴ　ＴＥＣＨＮＯＬＯＧＹ　

体育场的建筑结构与形状来确定。　国内一般借鉴国内外先进的体育场　扩声设计经验，根据体育场看台和挑棚　的结构特点，将扬声器系统集中布置在　主席台的防雨棚上，或采用集中布置分　区供声的方案，将扬声器系统分别吊挂　安装在主席台顶棚上或两侧。　在具体的配置上，可采用８只体育　场馆系列远射程全天候号筒扬声器，主　要为比赛场地以及四周观众席进行中高　频供声。考虑到文艺演出的音质效果要　求，可在主席台防雨棚下面正前方再吊　挂安装４只二分频中低频扬声器系统向　主席台前方主场地内进行中低音供声，　两侧场地和看台则分别吊挂２只较大功　率二分频扬声器系统进行中低频声投　射。还可以采用特殊号角辐射器增加指　向性，使观众听音更清楚，同时减少声　反馈及反射的机会。这样的布置，经过　精心安装调试，完全可以使得整个体育　场声音覆盖均匀，声压级高，听感清晰、　自然。为了适应流动大型文艺演出的需　求，可考虑再配置二分频单ｌ５英寸返送　扬声器系统４只，超低音双ｌ５英寸扬声　器系统４只，以满足大型文艺晚会的舞　台返送和加重低音效果的需要。　３．２扬声器系统的选型　由于扬声器系统分别吊挂安装在主　席台防雨棚下，其扬声器系统离听众很　远，往往距离对面和两侧看台的距离达　到七／＼十米甚至上百米，所以一定要用　远射程扬声器系统才能覆盖到对面和两　侧的观众席，并要求扬声器系统的功率　足够大。　此外，对于椭圆形体育场来说，受　到周围校舍的影响较大，会有长延时反　射声问题，如果一面的观众席未坐满，　则反射声会更严重，这就要求扬声器系　统的指向性要强。　总之，应选用具有指向性特性好，　灵敏度高和能输出大声压级的扬声器系　４６　ｆ　统。从安装条件和使用环境方面考虑还　要注意扬声器系统的重量不能过大，还　必须能够防潮和防雨。目前，世界一些　著名音箱生产厂，都有满足这一要求的　产品。但是，从经济角度考虑可以尽可　能采用国产设备。因为，国产设备的价　格低，维护费用也不高，可降低整体成　本。而且，近年来国产设备在质量、性　能方面有了很大提高。　４其他设备选型　４．１功放的选配　功放的选配除了要在技术上满足阻　抗的匹配和功率配接要求外，主要从音　质、可靠性能和经济性方面考虑，在选　配时应尽量采用和扬声器系统是同一厂　商生产的同一系列功放。这种功放往往　是专门为其音箱设计的，能够把音箱的　性能发挥到理想状态。　一般要求功放具有非常小的失真　度，频响特性好、频带宽，中音圆润清　晰，噪音低的特点。从可靠性考虑，要　求内置完善的自动保护功能，即使在极　端恶劣的环境状态下，或者长时间超负　荷工作，甚至输出负载短路的情况下，　都可对功放进行补偿和保护。更重要的　是，有的功放还内置了压限控制电路，　确保在长时间的高峰值输入信号也不会　产生削波。　另外，还要考虑功放应具有良好的　坚固性。例如，目前有些功放采用高强度　铝合金面板，一体化的机箱，上下加固变　压器和散热器，抗震、耐压，即使用在需　要长途运输的流动演出也丝毫无损。　４．２调音台及其周边设备　理想条件下，调音设备应配置好一　点的，以确保流动文艺演出的声音效　果。这些“流动”设备除可满足校内的　大型活动，平时还可以对外租赁、创收。　调音台可选用路数较多的中大型模　拟调音台。这种调音台具有操控方便、　直观的优点，适用于固定安装或流动现　场扩声。最好具有２４个或３２个以上输　入通道，并具有多路总线架构与灵活的　编组分配系统。　图示均衡器可选用立体声３　ｌ段均　，在２０Ｈｚ～２０ｋＨｚ范围内ｌ／３倍频程　为间隔；同时具有平衡ＸＬＲ接口和标　准不平　接口。　压限器可选用高性能双通道压缩／　限幅器，压缩和限幅参数可调；最好可　开关选择双重单声道和立体声方式；每　一个通道上具有可变门槛电平的扩展　门；输入和输出接口均可通过ｘＬＲ平衡　接口和标准ｌ／４英寸接口进行连接。　电子分频器可用精度较高，同时具　有２路立体声和４路单声道可转换的电　子分频器，频响特性好、相位差小。目　前有的分频器还在每一输出加有倒相开　关，每一输入上有低频滤波器，可调每　个频段各自的输出电平和静噪，用于低　频单元保护。　反馈抑制器可选滤波带宽较窄、对　音质影响较小的进口产品，调整要方　便。目前的反馈抑制器大多都具有立体　声或两个独立通道分开处理，有的每通　道多达４８个可编程的滤波器，完全能够　满足现场扩声的需要。　５系统的安装调试　体育场扩声系统设备复杂。从每只　音箱的安装到线缆连接、机房设备安　装、接地等诸多问题都应遵循高可靠　性、稳定性与坚固性的原则，不能为今　后的使用带采隐患。体育场扩声系统案　例框图如图ｌ所示。　图ｌ可见扩声系统设备繁多、线路　繁杂，每台设备的连接过程中，必须要　重视阻抗、电平的匹配和线路的平衡以　及屏蔽层接地等问题。在安装连接好系　统设备后，进入调试阶段，可能会遇到　以下几个方面问题。

体育馆音频系统设计说明(正本)

体育馆音频系统设计说明(正本)

体育馆

音响系统工程

设

计

方

案

音频系统设计说明

体育馆是体育/文化建设基础设施中重要的组成部分，是该地体育/文化和政治建设的重点工程之一。这集体育竟技活动、各类会议及重要演出活动等功能于一身，它的建成将使当地的群众体育/文化生活更增加新的色彩。

一、系统概述

现代化的体育场馆，必须要有现代化的系统设施作保障，尤其是作为重要的活动场所。整个音频系统应立足点高，应从系统的科学性、设备的先进性、功能的实用性、使用的可靠性上着重考虑。设备的选用、系统的设计思路都应超前，扩声系统设计指标不能满足于现有的国家有关语言和音乐扩声兼容一级的标准，必须要上一个台阶。同时，作为一个举行各类政府活动、对外文化友好交往的重要场所，扩声系统的安全可靠性无疑是最重要的。若抛弃可靠性。一味追求设备高档性，则可能得不偿失。因此，在考虑整个系统的设计时，我们本着以人文本的设计理念，以功能的实用性、使用的可靠性、灵活性、可靠性标准，用以作为体育馆的设计基石。

体育馆共有27000平方米，兼顾体育竟技活动、各类会议及重要演出活动的功能，我们根据该场所的功能要求，依照中华人民共和国技术标准GBJ（1992.12报批稿）体育馆声学设计规范中语言和音乐扩声兼容一级的要求作出扩声设计。

经计算机模拟计算（请参见本系统说明“科学的扩声系统设计工具一文和所附的EASE声场模拟图）主要声学指标均达到国家语言音乐兼容一级标准。

一、 建声设计建议要求：

根据国家标准《多用途厅堂声学设计规范》，结合场所的实际情况，建声设计指标如下：

1、 厅堂功能

以体育活动文艺演出表演及会议各类活动为主。

2、 混响时间

RT60＝1.0∽1.2秒（500∽1000HZ）；

3、 混响时间频率特性，相对于500∽1000HZ的比值

频 率 比 值

125 1.0∽1.5T

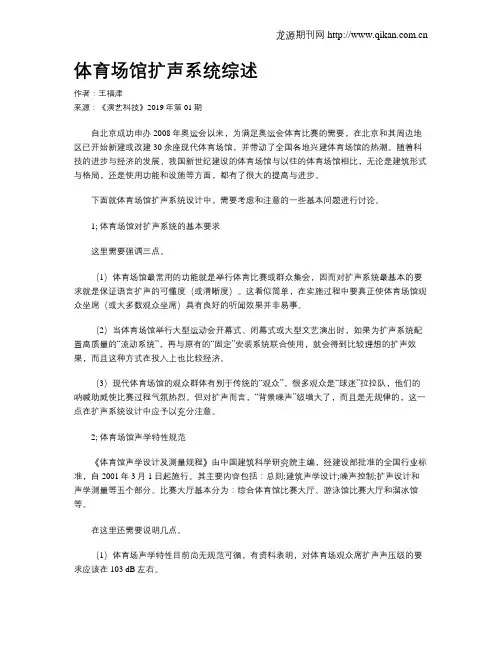

体育场馆扩声系统综述
