视频会议系统的结构与标准

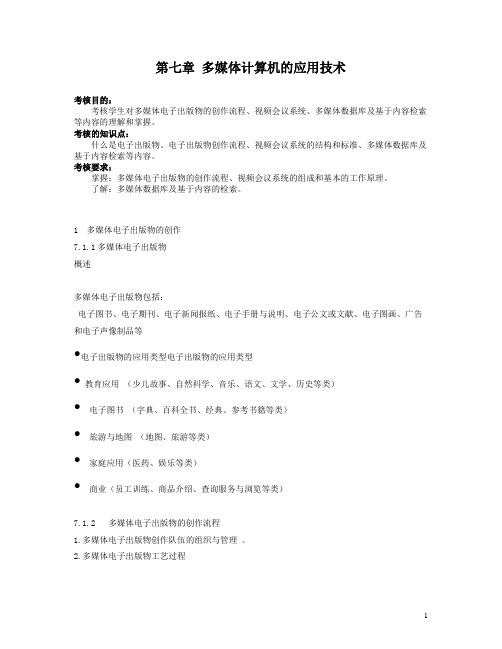

第七章多媒体计算机的应用技术考核目的：考核学生对多媒体电子出版物的创作流程、视频会议系统、多媒体数据库及基于内容检索等内容的理解和掌握。

考核的知识点：什么是电子出版物、电子出版物创作流程、视频会议系统的结构和标准、多媒体数据库及基于内容检索等内容。

考核要求：掌握：多媒体电子出版物的创作流程、视频会议系统的组成和基本的工作原理。

了解：多媒体数据库及基于内容的检索。

1 多媒体电子出版物的创作7.1.1多媒体电子出版物概述多媒体电子出版物包括：电子图书、电子期刊、电子新闻报纸、电子手册与说明、电子公文或文献、电子图画、广告和电子声像制品等•电子出版物的应用类型电子出版物的应用类型•教育应用（少儿故事、自然科学、音乐、语文、文学、历史等类）•电子图书（字典、百科全书、经典、参考书籍等类）•旅游与地图（地图、旅游等类）•家庭应用（医药、娱乐等类）•商业（员工训练、商品介绍、查询服务与浏览等类）7.1.2 多媒体电子出版物的创作流程1.多媒体电子出版物创作队伍的组织与管理。

2.多媒体电子出版物工艺过程多媒体制作队伍的组织结构多媒体电子出版物的工艺过程选题的原则•实用性•小而精面向中小学生教育选择题目时应考虑的问题●使用者范围、消费能力、采购动机；●主题内容、资料版权；●表现策略；●播放环境；●开发成本、周期、资源；●价格定位；●发行量；●成本效益；●市场竞争力；●投资回收率；●软件内容复杂程度；●可行性分析。

编写多媒体脚本多媒体脚本是多媒体电子出版物的核心。

由于多媒体产品的特点不同，其脚本格式和表述方法也不尽相同，但脚本创作者应把握多媒体的本质及特点，即多媒体的集成性和交互性。

多媒体脚本某种程度上和电影剧本很相似，最终应细化为“分镜头”剧本，包括版面设计、图文比例、显示方式、色调、音乐的节奏和交互方式等。

具体内容如下：制订节目目标、大纲于表现手法；流程图与故事分镜头表；节目系统功能规划；交互式功能规划；定义制作环境平台于播放系统（硬件于软件工具）；屏幕画面设计；使用者界面设计/交互式设计；各类媒体脚本撰写：文字、图形、图像、声音（包括音乐）、动画、影视脚本；商品化包装设计；设计文件撰写与评估；系统制作由软件工程师根据预先编写好的多媒体脚本，将各种制作好的文字、图形、音频、视频、动画等多媒体资料，利用现成的编辑工具、著作工具或程序进行集成，生成最终产品。

远程视频会议系统概述及组网结构(组图)系统概述随着科技的发展，电子会议系统也应用了更多的新技术，视频会议就是音频会议系统、通信及INTERNET技术相融合的产品。

随着中国的入世，各企事业单位都面临更大的商机，同时也将面临更大的挑战。

视频会议可以在多方面哦提升您的通信效率和工作效果。

视频会议系统的组网结构随与会者参加方式的不同有所不同，从整体上看，有两种组网结构：点对点组网结构和多点会议组网结构。

点对点组网结构点对点视频会议系统只涉及到两个会议终端系统，其组网结构非常简单不需要MCU，也不需要增加额外的网络设备，只须在终端系统中系统控制模块中增加会议管理功能即可实现。

其组网结构见图所示，图中控制协议虚线实际上并不存在，其内容也是通过接口相互传递。

两个会议场点（终端系统）只须相互拨号呼叫对方并得到对方确认后便可召开视频会议。

通信网络根据视频终端的不同，通信网络可以选择IP广域网、ISDN （BRI/PRI）、E1、DDN专线、卫星线路（V.35）等。

多点会议组网结构在多个会议场点进行多点会议时，必须设置一台或多台MCU（多点控制设备）。

MCU是一个数字处理单元，通常设置在网络节点处，可供多个会议场点同时进行相互间的通信；MCU应在数字域中实现音频、视频、数据信令等数字信号的混合和切换（分配），但不得影响音频、视频等信号的质量。

多点会议组网结构比较复杂，根据MCU数目可分为两类：单MCU方式和多MCU方式。

而多MCU方式一般又可分为两种：星型组网结构和层级组网结构。

单MCU方式在会议场点数目不多且地域分布比较集中时，可采用单MCU方式，其组网结构见图所示。

图中T1-T6均为视频会议终端系统设备。

视频会议终端系统设备各会议场点依次加入会议时，必须经过MCU确认并通知先于它加入会议的会议场点。

由单个MCU连接的多点视频会议系统的会议控制模式常常是声控模式和发言者控制模式。

多MCU方式星型组网结构多MCU连接星型组网结构见图所示，其中VCT是视频会议终端VideoConferenceTerminal的缩写多MCU方式星型组网结构这种星型结构对会议终端系统要求较低，增加新会议场点时易扩展。

第一部分视频会议室建筑物理因素一、行业内规定1、视频会议室的建筑平面和空间布局应符合一般视频会议室的设计和建设规范，主体结构宜采用大开间大跨度的柱网，内墙宜具有一定的可变性。

2、视频会议室的净高，一般不应低于3 m。

其三维尺寸比（高:宽:长）应符合日本广播协会（NHK）推荐的矮顶型录音室尺寸比1:2.5:3.2 。

3、视频会议室的楼板荷载应符合一般视频会议室的设计和建设规范，或按7.5~10 kN/m2设计。

4、视频会议室主体结构应具有耐久、抗震、防火、防止不均匀沉陷等要求。

建筑物的变形缝和伸缩缝不应穿过主会场和分会场视频会议室。

5、视频会议室各类管线宜暗敷，当管线穿越楼层时，宜设管线竖井。

6、室内顶棚上安装的照明灯具、空调风口、火警探头及喷淋装置等应协调布置，并应满足各专业的技术要求。

7、视频会议室围护结构的构造和材料应满足保温、隔热、隔声、防火等要求。

8、视频会议室的门窗应符合一般视频会议室的设计和建设规范，其采光照明和建筑声学方面的特殊要求宜留待装修时解决。

二、通道及出入口1、视频会议室宜设单独的出入口，当与其它部门如休息室共用出入口时，应避免人流、物流的交*。

2、主建筑出入口至视频会议室应设通道，通道净宽不应小于1.5 m。

3、新建的视频会议室宜设休息室和相应的卫生设施。

三、防火及疏散1、视频会议室的耐火等级应符合现行国家标准《高层民用建筑设计防火规范》、《建筑设计防火规范》及相关的公用建筑和视频会议室设计建设的规范要求。

2、视频会议室当与其它建筑物合建时，应单独设防火分区。

3、视频会议室的安全出口，不应少于两个，并应设于视频会议室的两端。

门应向疏散方向开启，走廊、楼梯间应畅通并有明显的疏散标志。

4、视频会议室的装饰材料应选用非燃烧材料或难燃烧材料。

四、室内装饰1、视频会议室室内装饰应选用气密性好、不起尘、易清洁，在温、湿度变化作用下变形小的材料，并应符合下列要求：一、墙壁和顶棚表面应平整，并应避免眩光。

国铁集团云视频会议系统设计摘要：本文介绍了国铁集团云视频会议系统的设计目标、系统结构、信息共享与信息接口、系统功能、网络方案等内容，为有效解决多场景下视频会议的安全接入、便捷使用等提供了积极的探索及思考。

关键词：云视频；云计算；视频会议；系统设计；SVC1背景近年来在交通强国、铁路先行的背景下，铁路运输和建设不断持续深入高速发展，国铁集团与铁路局、铁路局与站段、路内与路外可靠沟通的需求日益增加，视频会议系统成为解决非接触式沟通交流的理想手段。

随着云计算技术的快速发展，视频会议系统从传统模式逐渐向云模式转换。

2系统总体设计介绍国铁集团云视频会议系统采用云计算技术，通过统一规划和顶层设计实现虚拟化部署。

采用先进的SVC柔性视频编码架构，并兼容国铁集团既有视频会议系统，实现与既有视频信息服务平台互联互通，实现视讯和监控系统有效融合并能够集中管控和使用。

云视频会议系统音视频算法具有卓越的网络适应能力，支持在任何时间、任何地点，通过网络获得声音、视频和数据。

实现应用的拓展与创新，提升日常工作的沟通效率，加强应急处置和调度能力。

2.1设计目标国铁集团云视频会议系统作为支持铁路内部方式以及互联网方式接入的重要视讯系统，通过在国铁集团集中部署，为会议终端提供音视频视讯服务，满足国铁集团及所属单位员工内网视频会议需求和互联网方式接入视频会议系统的需求，支持国铁集团召开全路性、区域性、专业性视频会议。

2.2 系统结构国铁集团云视频会议系统依托武清主数据中心基础环境和安全架构，在内部服务网部署管理平台、媒体服务、协议交换等模块，在外部服务网部署代理服务、协议交换等模块，搭建纵向可覆盖各下属单位，横向可支持外部接入的视频会议系统，实现视频会议的组织、召开与管理。

在内部服务网，通过协议交换模块实现与既有视频会议终端融合。

内外网之间通过音视频系统安全交换平台，实现互联网用户安全接入视频会议系统。

通过国产密码算法对从互联网接入的音视频数据流加密，保证数据安全。

视频会议系统组成详解视频会议系统是支撑整个视频会议运行的关键点，视频会议系统组成设备需求以及具体组成网络方式成为搭建视频会议的关键，上海视盈数码是国内顶尖视频会议系统组成供应商，无论您需要多大规模的视频会议网络，视盈数码都能为您提供完备的视频会议系统组成方案，并为您详解其中原理。

视频会议系统组成设备详解：一般的视频会议系统包括MCU多点控制器(视频会议服务器)、视频会议终端(会议室型硬件终端、PC桌面型硬件终端、软件视频会议终端)、网关(Gateway)、Gatekeeper(网闸)等几个部分。

各种不同的终端都连入MCU进行集中交换，组成一个视频会议网络。

(1)多点处理单元(MCU)多点处理单元(MCU)由多点控制器(MC)和多点处理器(MP)组成。

MC能提供支持多点会议的控制功能。

在多点会议中，MC与每一会议终端进行能力交换，最终确定会议中的公共能力。

MC还为会议选定通信模式，使会议中各个终端工作在选定的通信模式上。

MP可以处理视频、音频和数据码流。

MP对视频码流的处理有两种方式：视频切换和视频复合。

MP对音频的处理主要是混合，它可以将M个通道的输入经过处理后得到N个通道的输出。

在数据处理方面，MP主要处理的对象是T.120数据（目前只在软件中有使用，硬件视频会议主要采用双硫协议实现数据交互）。

MCU是视频会议系统的核心部分，为用户提供群组会议、多组会议的连接服务。

目前主流厂商的MCU一般可以提供单机多达100个用户以上的接入服务，并且可以进行级联，可以基本满足用户的使用要求。

MCU的使用和管理不应该太复杂，要使客户方技术部甚至行政部的一般员工能够操作。

目前主流的MCU（如POLYCOM DST MCS4200系列MCU）操作界面非常人性化，全中文，使用非常方便，并符合中国企业和政府会议的需要。

(2)大中小型会议室硬件视频会议终端产品大中小型会议室硬件视频会议终端产品是提供给用户在会议室内使用的，视频会议终端有的设备自带摄像头和遥控器（如POLYCOM VSX系列视频会议终端），有的设备不带摄像头（如POLYCOM DST系列视频会议终端出厂时不带摄像头，但这样也增加了用户选择的余地，配置可以更加灵活），视频会议终端可以通过电视机或者投影仪进行视频显示，用户可以根据会场的大小选择不同的设备及数量。

宝利通视频会议系统技术方案宝利通视频会议系统技术方案随着互联网的不断发展和信息化水平的提高，视频会议已经成为企业、政府机关和个人之间沟通交流的重要方式之一。

宝利通视频会议系统技术方案可提供高质量的视频、语音、数据传输服务，为用户提供全面、高效的远程协作和交流方案。

一、系统结构宝利通视频会议系统主要由服务器、客户端、网络和设备组成。

1. 服务器：负责管理和处理视频会议的所有流程，包括视频录制、浏览和管理、屏幕共享、多人会议呼叫控制等。

2. 客户端：用户可以通过PC、移动设备等终端，连接到宝利通视频会议系统，进行远程视频会议、文件共享、信息传递等操作，支持Real-Time Transport Protocol（RTP）和Secure Real-Time Transport Protocol（SRTP）协议，使得实时视频、语音和数据传输更加流畅、安全。

3. 网络：宝利通视频会议系统需要一个稳定、高速、安全的网络环境来支持。

网络包括Internet、专用网络、局域网等。

4. 设备：包括摄像头、麦克风、音响、投影仪等，这些设备可以通过网络连接到服务器或客户端，提供视频、音频和数据输入和输出支持。

二、技术特点宝利通视频会议系统具有如下技术特点：1. 高清晰度视频输出：系统支持高清晰度（HD）视频输出，可提供清晰、真实的视频输入和输出效果，让用户感受到面对面交流的体验。

2. 多人会议支持：系统支持多人同时参与视频会议，满足团队协作、公开培训、研讨会等不同场景下的需求。

3. 实时数据共享：用户可以实时共享文件、图片、PPT等不同类型的数据，辅助沟通和知识共享。

4. 灵活的网络支持：系统支持Internet、LAN、WLAN等多种网络环境，为用户提供极高的灵活性和便利性。

5. 安全性和稳定性：系统支持SRTP协议，通过加密和认证技术确保视频、音频和数据传输的安全性和可靠性。

三、应用场景宝利通视频会议系统适用于各种场景，包括：1. 企业内部视频会议：企业员工远程协作、项目管理、远程培训等。

音视频会议系统建设方案1.1会议系统技术指标★1、编码后码流满足在1条千兆网线（或者千兆光纤）上传输内容各不相同的50路108OP@60视频流，，且视频流采用计算机屏幕编码技术以实现4：4:4的全色域采集和输出，达到视觉无损。

无需服务器架构；★2、一路HDMI 或者1路DV1输入，一路HDMI/DP 或者1路DV1环出，RJ45接口带POE 一个，SFP 光纤接口一个，USB3.0接口一个,USB2.0接口一个,安全可靠模块通讯接口一个，3.81凤凰端子的立体声音频输入和输出各•个，3.5mmMIC 接口一个，RS485接口一个，RS232接口一个，三组IO 接口/IR 输出/IR 学习（可配置），继电器三个（支持250V/10A 强电），带螺纹锁定防脱落电源适配器接口1个（5-12V 输入），具有防误动作功能的按键，可实现一键恢复出厂设置。

3、支持虚拟IP 功能：支持多路信号输入的节点，只占用1路网络接II 的情况下,虚拟为每路输入信号产生1路不同IP 地址和MAC 地址；便于系统接入且节省布线和网络资源；4、节点数量不受限制；具备跨网段、跨V1an 通讯能力而无需交换机或者路由渊做任何其他配置★5、在黑色背景下显示红色、蓝色、绿色以及其他颜色5号宋体字与原图无区别；在红色背景下显示黑色、蓝色、绿色以及其他颜色5号宋体字与原图无区别：在蓝色背景下显示黑色、蓝色、绿色以及其他颜色的水平、垂直、斜线极细线（单像素）与原图无区别。

6、节点支持主备（双网口或者光口+网口）热备份功能，输入节点可编码输出两路信号到主备链路，输出节点具备从两个链路接收流的能力；当主链路出现故障时，自动跳转到热备份主机链路，连上主链路后自动恢复，无需人工干预，但跳转过程可以设置信息提示以便处理故障；跳转时间不超过2秒，跳转过程无黑屏和闪屏：主备接口只占用1个IP 地址。

★7、支持综合图像校正、三维空间变换、身体关键点识别、人脸识别、手识别以及手势分类和控制行为推理等功能，无需借助穿戴任何传感器装置，可隔空通过体感控制对大屏做出相当精细、相当严格的互动工作操作。
