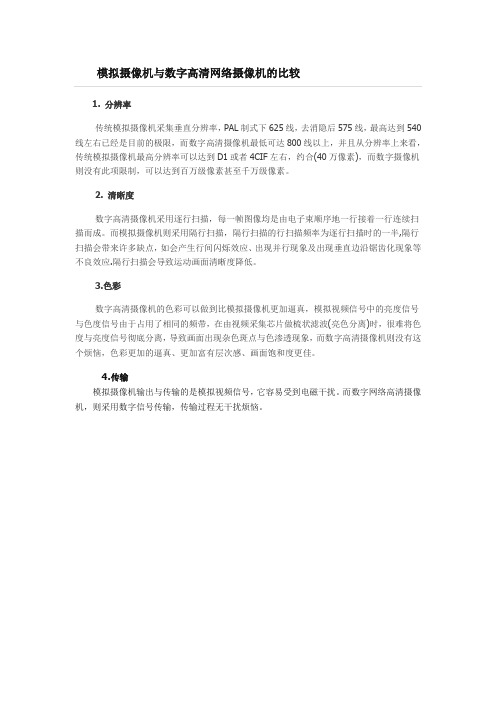

1. 分辨率
传统模拟摄像机采集垂直分辨率，PAL制式下625线，去消隐后575线，最高达到540线左右已经是目前的极限，而数字高清摄像机最低可达800线以上，并且从分辨率上来看，传统模拟摄像机最高分辨率可以达到D1或者4CIF左右，约合(40万像素)，而数字摄像机则没有此项限制，可以达到百万级像素甚至千万级像素。
2. 清晰度
数字高清摄像机采用逐行扫描，每一帧图像均是由电子束顺序地一行接着一行连续扫描而成。
而模拟摄像机则采用隔行扫描，隔行扫描的行扫描频率为逐行扫描时的一半,隔行扫描会带来许多缺点，如会产生行间闪烁效应、出现并行现象及出现垂直边沿锯齿化现象等不良效应.隔行扫描会导致运动画面清晰度降低。
3.色彩
数字高清摄像机的色彩可以做到比模拟摄像机更加逼真，模拟视频信号中的亮度信号与色度信号由于占用了相同的频带，在由视频采集芯片做梳状滤波(亮色分离)时，很难将色度与亮度信号彻底分离，导致画面出现杂色斑点与色渗透现象，而数字高清摄像机则没有这个烦恼，色彩更加的逼真、更加富有层次感、画面饱和度更佳。
4.传输
模拟摄像机输出与传输的是模拟视频信号，它容易受到电磁干扰。
而数字网络高清摄像机，则采用数字信号传输，传输过程无干扰烦恼。
数字摄像机的工作原理数字摄像机（Digital Camera）是一种能够将光信号转换为数字图像的高科技设备。
它的出现不仅改变了我们的摄影方式，更为数码时代的到来奠定了基础。
本文将深入探讨数字摄像机的工作原理，揭示其内部机制。
一、图像传感器数字摄像机的核心部件是图像传感器（Image Sensor），它负责捕捉光信号并转化为数字图像。
目前市面上常见的图像传感器主要有两种类型：CCD（Charge-Coupled Device）和CMOS（Complementary Metal-Oxide-Semiconductor）。
CCD传感器是利用肖特基势垒的电场传输载流子的装置。
当光照通过透镜进入CCD传感器后，光子会被感光单元吸收并转化为电荷。
然后，通过时钟驱动电路将电荷逐行传输至输出端，形成完整的图像。
CCD传感器具有高灵敏度和低噪声的特点，适用于对图像质量较高要求的场合。
CMOS传感器是一种集成度较高的数字摄像机图像传感器，其工作原理类似于传统的MOS（Metal-Oxide-Semiconductor）结构。
CMOS 传感器将每个感光单元和转换电荷的放大器集成在一起，能够直接输出图像电压信号。
相对于CCD传感器，CMOS传感器具有低功耗、高集成度和价格更为低廉等优点，因此被广泛应用于数码摄像机和智能手机等设备。
二、数字图像处理器数字图像处理器（Digital Image Processor）是数字摄像机的另一个关键组成部分。
它负责接收图像传感器输出的模拟信号，并将其转换为数字信号进行进一步处理。
数字图像处理器能够对图像进行去噪、锐化、调整亮度对比度等操作，同时还能够实现自动对焦、自动曝光和图像稳定等功能。
在数字图像处理器中，通常还会配备有专门的图像处理算法，如图像压缩算法、白平衡算法和色彩校正算法等，以提升图像质量。
数字图像处理器的发展和提升为数字摄像机在图像处理方面带来了更高的性能和更多的创意空间。
数字摄像机特点电视摄像机已进入数字化阶段。
1989年第一台数字信号处理(DSP)摄像机—松下AQ-20进入我国市场，当时只用了8b量化的A/D变换器。
此后Sony DVW-700、池上HL-57等10b量化DSP摄像机相继推出。
1995年后DSP摄像机性能和质量全面提高，同时适应多媒体要求的逐行扫描摄像机也投入使用。
在数字摄像机中，摄像器件仍是模拟工作的，只是视频处理数字化。
与模拟摄像机相比，在图像质量和使用方面都有许多特点。
本文将具体阐述摄像机数字化的特点。
一量化比特数要高于演播室的要求演播室设备所处理的视频信号电平都限定在100%的标准电平，而且是经过γ校正的信号。
ITU-R601对演播室数字信号编码规定的最低要求是用8b量化。
数字摄像机输出的信号质量应达到ITU-R601规定的最低要求。
所以初期数字摄像机都采用最少 8b量化。
现在10b A/D转换器已成为当今主流，这两年12b A/D 转换器也出现在摄像机中。
A/D变换和DSP会引入量化噪声。
摄像机的信杂比现达到60～62dB。
当然，这是在去掉γ校正时测量的，实际上没这么高。
如果用8b量化，由于DSP使摄像机的信杂比下降0.7dB，对于ENG应用，这个损伤还是容许的，但是要采用预γ校正、黑色低通以及颤抖校正来减小伪轮廓效应和降低量化噪声。
对演播室用的摄像机必须用10b以上进行量化，使量化噪声对摄像机的信杂比损伤小于0.5dB。
如果用14b量化，则信杂比降低量小于0.2dB。
这么小的变化，人眼觉察不到。
保证数字摄像机的图像质量符合ITU-R601规定的演播室质量，首先要保证数字信号的量化级差相同。
因此，用10b量化不能使视频处理全部数字化，必须先经过部分模拟处理后才能进行A/D变换。
若从预放开始数字化，则需要更多量化比特。
现在CCD图像传感器的动态范围已达到600%，由于10b A/D转换器受到量化比特数的限制，所以在进行A/D转换之前，在模拟预放器中要进行预拐点处理，将600%的信号压缩至226%，相当于1023量化级，其中拐点设在130%处。
线阵相机的原理及应用简介线阵相机是一种常见的数字摄像机，它通过一条线上排列的像素阵列来捕捉图像。
线阵相机在工业、医疗、安防等领域应用广泛，它具有高速、高分辨率和高灵敏度等特点。
原理线阵相机的工作原理是根据光电效应将光信号转化为电信号。
其基本原理如下：1. 光信号进入线阵相机的镜头系统，经过透镜汇聚到像素阵列上。
2. 像素阵列是由一系列像素组成的，每个像素负责转换一个光信号。
3. 光信号通过像素中的光电二极管转化为电信号。
4. 电信号由线阵相机的电路进行放大、采样和转换。
5.最后，线阵相机将采集的电信号转化为数字图像数据。
应用线阵相机具有多种应用场景，以下是几个常见的应用领域。
工业检测线阵相机在工业检测中扮演重要的角色。
它能够实现对产品表面的高速、高精度检测。
例如，可以通过线阵相机对流水线上的产品进行外观缺陷检测，如划痕或裂纹等。
此外，线阵相机还可用于测量物体尺寸、形状和位置等，以确保产品质量。
高速拍摄线阵相机的高速特性使其成为拍摄快速运动物体的理想选择。
在体育赛事、机械动作分析等领域，线阵相机可以以非常高的帧率捕捉连续的图像，以便分析运动轨迹、速度和变化等参数。
文档扫描线阵相机可用于文档扫描，如扫描仪和复印机等设备。
由于线阵相机具有高分辨率和高速度的特点，它能够将纸质文档快速转换为数字格式，并保持图像清晰度。
医学成像线阵相机在医学成像领域也有广泛的应用。
例如，在牙科领域，线阵相机可以用于牙齿的拍摄和分析。
此外，在皮肤科和眼科等领域，线阵相机可以用于快速扫描和诊断。
安防监控线阵相机在安防监控中发挥着重要的作用。
利用线阵相机的高分辨率和高灵敏度，可以实现对监控区域的高清图像捕捉。
线阵相机还具有远距离监控能力，可以在夜间或低光条件下提供清晰的图像。
总结线阵相机作为一种常见的数字摄像机，其原理和应用十分广泛。
通过将光信号转化为电信号，线阵相机能够在工业、医疗、安防等领域发挥重要作用。
工业检测、高速拍摄、文档扫描、医学成像和安防监控等应用使得线阵相机成为许多行业中不可或缺的一部分。
相机分类及特点相机是一种用于拍摄照片或录制视频的设备，根据不同的分类标准，相机可以被分为不同的类型。
以下是常见的相机分类及特点：1.数码相机数码相机是一种使用数字传感器来捕捉图像的相机。
它可以将图像转换为数字数据，然后存储在内置的存储器或可移动的存储介质中。
数码相机具有以下特点：•可以直接拍摄出数字照片，无需经过胶片冲洗的过程。
•可以方便地进行照片编辑、分享和保存。
•可以通过调整设置和参数来控制曝光、焦距、感光度等，提高拍摄效果。
•相对于传统相机而言，价格较为便宜，易于携带。
2.单反相机单反相机是一种使用单镜头反光式取景器的相机。
它具有以下特点：•可以使用不同的镜头进行拍摄，适应不同的拍摄需求。
•具有较大的感光元件，可以获得更高的画质和更深的景深。
•取景器中可以看到拍摄对象的真实场景，便于构图和调整。
•适合拍摄需要较高画质和灵活性的专业级摄影。
3.卡片机卡片机是一种小型数码相机，通常具有卡片大小的外观和便携式的设计。
它具有以下特点：•体积小巧，易于携带，可以随时随地拍摄照片。
•具有自动对焦功能和内置闪光灯，适合拍摄日常照片和低光环境下的照片。
•价格相对较低，适合普通消费者和旅行爱好者使用。
4.摄像机摄像机是一种用于录制视频的设备，可以包括数码摄像机、模拟摄像机和高清摄像机等。
它具有以下特点：•可以录制高质量的视频，具有不同的分辨率和帧率选项。
•可以使用不同的镜头和附件，如麦克风、三脚架等，以获得更好的录制效果。
•可以通过编辑和后期制作来增强视频效果，例如添加特效、音乐和文字等。
•适合录制家庭视频、旅游记录、新闻报道等专业领域的视频内容。
5.手机相机手机相机是一种内置在智能手机中的相机功能。
它具有以下特点：•可以方便地拍摄照片和视频，并直接在手机上进行编辑和分享。
•具有自动对焦功能、内置闪光灯和其他高级设置，可以获得相对较好的拍摄效果。
•随着技术的发展，手机相机的像素和画质也在不断提高。
•适合普通消费者和非专业的摄影爱好者使用。
ds8632n-i16说明书1.产品概述DS8632N-I16是一种功能强大的多功能数字摄像机，具有高清晰度和高画质的图像输出能力。
它采用了先进的数字图像处理技术，能够提供清晰细腻的图像，适用于各种监控场景。
2.产品特点2.1高清晰度DS8632N-I16采用了先进的图像传感器，能够提供高达1080p的高清晰度图像。
无论是在白天还是在夜晚，它都能够提供清晰细腻的图像，帮助用户更好地监控目标。
2.2高画质DS8632N-I16内置了高性能的图像处理芯片，能够对图像进行高级处理，提供更加真实和逼真的画质。
无论是在强光还是在低光条件下，它都能够提供高品质的图像输出。
2.3多功能DS8632N-I16具有丰富的功能，包括运动侦测、遥控器、语音对讲等。
用户可以根据实际需求选择不同的功能，以满足不同的监控需求。
2.4网络连接DS8632N-I16支持以太网接口，可以通过网络连接到电脑或手机上，实现远程监控。
用户可以随时随地通过网络查看摄像机的图像，实现全天候的监控。
3.使用方法3.1安装在安装DS8632N-I16之前，用户需要选择一个适合的位置，确保摄像机能够覆盖到需要监控的区域。
然后使用提供的安装支架将摄像机固定在墙壁或天花板上。
最后，连接电源和网络线，将摄像机接通电源。
3.2配置在摄像机接通电源后，用户需要按照说明书中的步骤进行相应的配置。
首先，在电脑上安装相应的配置软件，然后通过网线将摄像机与电脑连接。
打开软件后，按照提示进行相应的配置，设置摄像机的IP地址、图像参数等。
3.3监控配置完成后，用户可以通过电脑或手机打开相应的监控软件，实时查看摄像机的图像。
用户可以通过软件进行画面调整、录像、拍照等操作，满足不同的监控需求。
4.注意事项4.1安装位置要合理选择，能够最大程度地覆盖需要监控的区域。
4.2在配置过程中，确保摄像机的IP地址和电脑的IP地址处于同一网段，以保证正常通信。
4.3定期对摄像机进行维护和保养，确保其正常工作。
浅谈数字监控系统与模拟监控系统的区别浅谈数字监控系统与模拟监控系统的区别一、引言近年来，随着科技的不断进步，监控系统的发展也越来越迅猛。
数字监控系统和模拟监控系统是两种主流的监控系统类型。
本文将从多个方面详细讨论数字监控系统与模拟监控系统的区别。
二、系统原理⒈数字监控系统的原理数字监控系统通过将模拟信号转换为数字信号，并通过专用软件进行编码、传输和解码，实现对视频图像的获取、处理和存储。
该系统采用数字化技术，具有稳定性高、抗干扰性强等特点。
⒉模拟监控系统的原理模拟监控系统通过摄像机将模拟视频信号传输到监控中心，经过处理后输出到显示屏上。
该系统基于模拟信号传输，具有成本低、易于实现的优势。
三、设备要求⒈数字监控系统的设备要求●数字摄像机：具有高清晰度、高性能的数字摄像机能够拍摄清晰、细节丰富的视频图像。
●数字视频录像机（DVR/NVR）：用于将数字信号录制为文件，并存储在硬盘中。
●显示屏：数字监控系统需要使用高分辨率的显示屏展示视频图像。
⒉模拟监控系统的设备要求●模拟摄像机：摄像机通过传输模拟视频信号，需要具备清晰度和画质不及数字摄像机，但性价比较高。
●数字视频录像机（DVR）：模拟监控系统中的DVR用于录制和存储模拟视频信号。
●显示屏：模拟监控系统使用低分辨率的显示屏用于展示视频图像。
四、图像质量⒈数字监控系统的图像质量数字监控系统具备高清晰度、高画质的特点，能够显示丰富的细节和色彩。
⒉模拟监控系统的图像质量模拟监控系统的图像质量较低，画面模糊度较高，细节和色彩表现能力有限。
五、系统扩展性⒈数字监控系统的扩展性数字监控系统通过网络连接和软件升级等方式具备良好的系统扩展性，可以随着需求的变化进行灵活升级。
⒉模拟监控系统的扩展性模拟监控系统的扩展性相对较差，需要增加模拟信号传输设备和录像机等硬件设备。
六、存储与管理⒈数字监控系统的存储与管理数字监控系统通过硬盘录像机（NVR）将数字信号存储为文件，通过专用软件进行视频文件的管理和检索。

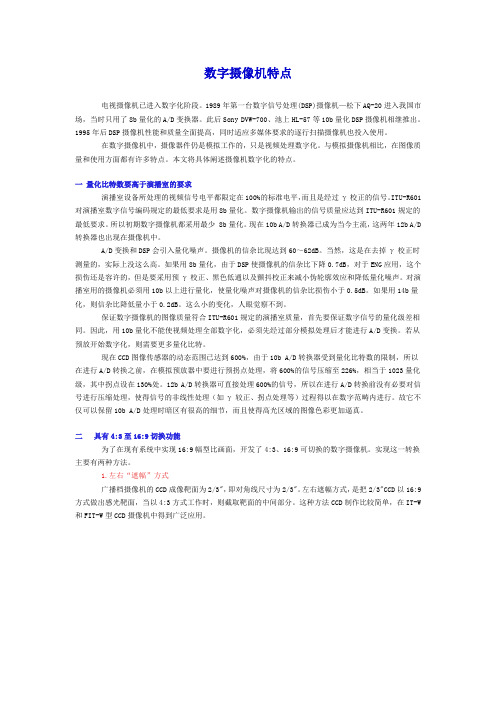

数字摄像机特点
电视摄像机已进入数字化阶段。
1989年第一台数字信号处理(DSP)摄像机—松下AQ-20进入我国市场，当时只用了8b量化的A/D变换器。
此后Sony DVW-700、池上HL-57等10b 量化DSP摄像机相继推出。
1995年后DSP摄像机性能和质量全面提高，同时适应多媒体要求的逐行扫描摄像机也投入使用。
在数字摄像机中，摄像器件仍是模拟工作的，只是视频处理数字化。
与模拟摄像机相比，在图像质量和使用方面都有许多特点。
本文将具体阐述摄像机数字化的特点。
一量化比特数要高于演播室的要求
演播室设备所处理的视频信号电平都限定在100%的标准电平，而且是经过γ校正的信号。
ITU-R601对演播室数字信号编码规定的最低要求是用8b量化。
数字摄像机输出的信号质量应达到ITU-R601规定的最低要求。
所以初期数字摄像机都采用最少8b量化。
现在10b A/D 转换器已成为当今主流，这两年12b A/D转换器也出现在摄像机中。
A/D变换和DSP会引入量化噪声。
摄像机的信杂比现达到60～62dB。
当然，这是在去掉γ校正时测量的，实际上没这么高。
如果用8b量化，由于DSP使摄像机的信杂比下降0.7dB，对于ENG应用，这个损伤还是容许的，但是要采用预γ校正、黑色低通以及颤抖校正来减小伪轮廓效应和降低量化噪声。
对演播室用的摄像机必须用10b以上进行量化，使量化噪声对摄像机的信杂比损伤小于0.5dB。
如果用14b量化，则信杂比降低量小于0.2dB。
这么小的变化，人眼觉察不到。
保证数字摄像机的图像质量符合ITU-R601规定的演播室质量，首先要保证数字信号的量化级差相同。
因此，用10b量化不能使视频处理全部数字化，必须先经过部分模拟处理后才能进行A/D变换。
若从预放开始数字化，则需要更多量化比特。
现在CCD图像传感器的动态范围已达到600%，由于10b A/D转换器受到量化比特数的限制，所以在进行A/D转换之前，在模拟预放器中要进行预拐点处理，将600%的信号压缩至226%，相当于1023量化级，其中拐点设在130%处。
12b A/D转换器可直接处理600%的信号，所以在进行A/D转换前没有必要对信号进行压缩处理，使得信号的非线性处理（如γ较正、拐点处理等）过程得以在数字范畴内进行。
故它不仅可以保留10b A/D处理时暗区有很高的细节，而且使得高光区域的图像色彩更加逼真。
二具有4:3至16:9切换功能
为了在现有系统中实现16:9幅型比画面，开发了4:3、16:9可切换的数字摄像机。
实现这一转换主要有两种方法。
1.左右“遮幅”方式
广播档摄像机的CCD成像靶面为2/3"，即对角线尺寸为2/3"。
左右遮幅方式，是把2/3"CCD 以16:9方式做出感光靶面，当以4:3方式工作时，则截取靶面的中间部分。
这种方法CCD 制作比较简单，在IT-W和FIT-W型CCD摄像机中得到广泛应用。
具体作法是：通过改变CCD的时钟频率和读取范围，以电子方式改变CCD的有效区域，即去掉画幅的左右部分，从而实现16:9到4:3的转换。
如图1所示。
可以看出，在输出16:9格式图像时，CCD的水平读出时钟频率为18MHz。
在输出4:3格式图像时，保持垂直扫描行数不变，有效行期间仍为52µs，水平分解力不变。
比较4:3与16:9可知，在上述条件下，两种格式的像宽之比为3:4。
在16:9的CCD上只读出中间3:4宽的图像，即可输出4:3格式的图像。
CCD两边各丢掉1/8像宽的图像。
因为要保持行正程时间不变，都是52µs ，所以4:3格式的水平读出时钟频率应为18MHz×3/4=13.5MHz。
使用左右“遮幅”技术进行宽高比转换时，对应两种宽高比情况下CCD的水平像素数将有所不同。
通常,在16:9时总像素为60万的CCD,在4:3时有效像素数将只有40多万，这将使摄像机的水平清晰度(调制度)大打折扣。
若16:9时摄像机的调制度(对应5MHz)为70%，则4:3方式时调制度将下降到50%。
并且，对应于两种宽高比格式，视频信号的读出扫描频率不同，还会对摄像机预放器电路提出不同要求，必需进行相应的调整。
为了弥补清晰度方面的损失，CCD生产厂家又研制了74万像素的CCD，确保4:3格式下仍能够获得60万像素，使其调制度达到70%以上。
但是，在CCD靶面尺寸不变的情况下，增加像素数将会导致每个像素变小，这又会影响到摄像机的灵敏度和动态范围。
采用左右“遮幅”方式还会带来成像靶面水平视场角变化。
如图3所示，对应的4:3格式时水平视场角为44°，对应的16:9格式时则为57°。
若使用一固定镜头以不同宽高比进行拍摄，构图大小将发生变化，见图1。
从另一个角度讲，所对应的镜头变焦比无法在两种情况下均与镜头的标称一致。
因此，使用“遮幅”镜头的摄像机，要根据不同宽高比选用相应的镜头，或使用带有宽高比可转换功能的镜头。
2.DPM（动态像素管理）技术
另一种宽高比转换方法是汤姆逊的DPM技术。
其数字摄像机内装配了4:3格式的CCD，每一行的水平像素为1000，如图2所示。
以4:3格式为基础，在输出16:9格式图像时，它可以自动地把垂直方向的三个像素或四个像素组合在一起，成为一个新的像素元，分别适应16:9或4:3格式的需要；而且无论在哪一种格式下，每一行的水平像素不变；同时通过严格的计算，可以不改变垂直方向的行数，从而确保了行场方向的分辨率，并且不改变水平方向的视角范围。
由于使用了DPM技术，无论在哪种方式下拍摄，CCD在水平方向均为1000个像素。
因此，在不同宽高比时其调制度将保持不变，均为70%。
这意味着水平清晰度不会因宽高比的变化而变化。
在视频电路方面，由于对应于两种宽高比的CCD的扫描频率未发生变化，从而保证了CCD之后电路调整的一致性。
并且，在一场时间内，对应两种宽高比，其垂直扫描线数仅取决与摄像机所使用的电视制式，所以垂直清晰度也不会因宽高比的变化而变化。
因此，这种转换也被称为“无损切换”。
另外，对应两种宽高比，其画面的水平视场角也未发生变化（如图3所示），因而无需考虑镜头变换问题，进而节约了镜头方面的投资。
当然，由于DPM基于复杂的CCD制造与控制技术基础，导致摄像机成本提高，限制了它在经济型摄像机中的推广应用。
除标清摄像机外，这种CCD处理技术还可运用于高清摄像机。
三抽样频率高
在DSP摄像机中，大多数都装配了像面宽高比为16:9的CCD，水平方向的像素达1000个以上，水平抽样频率为18MHz，每一行的有效像素为：N=52µs×18MHz = 936个。
按ITU-601规定的编码标准，对像面宽高比为4:3的图像，每行有效值数为N=52µs×13.5MHz=702个。
936/702 = 4:3,在扫描行数相同的条件下,16:9与4:3图像的宽高之比是4:3.水平抽样频率提高到18MHz,可保证16:9图像的水平分解力与4:3图像的相同。
如果CCD的像面宽高比是4:3，936有效像素也需要用18MHz的时钟读出。
18MHz与数字处理的取样频率有简单的变换关系：18MHz×3/4 =13.5MHz。
在摄像机的DSP放大器中A/D前和A/D后都要进行一些非线性处理，如A/D前要限幅和预弯曲，A/D后有γ校正、白压缩和白切割。
非线性都会产生高频谐波，引起频谱混叠失真。
A/D前的非线性只影响高亮度区，而A/D后的非线性影响更大。
为减小混叠失真干扰，
A/D的抽样频率用18MHz，A/D后的数字处理将时钟频率提高到36MHz。
四低功耗大规模集成电路
DSP电路规模较大，功耗、体积也都增大。
现在的集成电路元件内部线宽已减小到0.5µm，工作电压从5V降低到3V。
因此数字摄录一体机的功耗只比模拟的增加10%左右。
五工作稳定、可靠，信号处理精确
图像信号数字化后，电平基本不受温度的影响，各参数都可存在存储器中，长时间保持不变。
信号数字化后，一些电路参数可以在微机控制下自动完成，精确的细节信号使得控制更加准确、精细，其精度远高于模拟机。
同时使用微机化菜单功能，让参数调整也更加简便。
