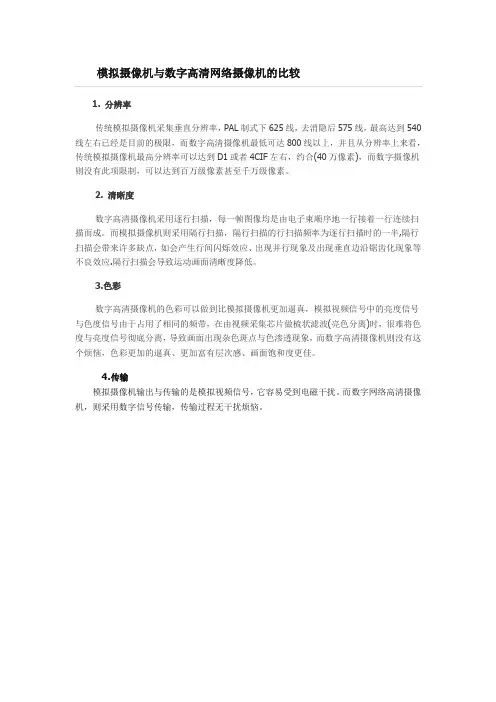

1. 分辨率
传统模拟摄像机采集垂直分辨率，PAL制式下625线，去消隐后575线，最高达到540线左右已经是目前的极限，而数字高清摄像机最低可达800线以上，并且从分辨率上来看，传统模拟摄像机最高分辨率可以达到D1或者4CIF左右，约合(40万像素)，而数字摄像机则没有此项限制，可以达到百万级像素甚至千万级像素。
2. 清晰度
数字高清摄像机采用逐行扫描，每一帧图像均是由电子束顺序地一行接着一行连续扫描而成。
而模拟摄像机则采用隔行扫描，隔行扫描的行扫描频率为逐行扫描时的一半,隔行扫描会带来许多缺点，如会产生行间闪烁效应、出现并行现象及出现垂直边沿锯齿化现象等不良效应.隔行扫描会导致运动画面清晰度降低。
3.色彩
数字高清摄像机的色彩可以做到比模拟摄像机更加逼真，模拟视频信号中的亮度信号与色度信号由于占用了相同的频带，在由视频采集芯片做梳状滤波(亮色分离)时，很难将色度与亮度信号彻底分离，导致画面出现杂色斑点与色渗透现象，而数字高清摄像机则没有这个烦恼，色彩更加的逼真、更加富有层次感、画面饱和度更佳。
4.传输
模拟摄像机输出与传输的是模拟视频信号，它容易受到电磁干扰。
而数字网络高清摄像机，则采用数字信号传输，传输过程无干扰烦恼。

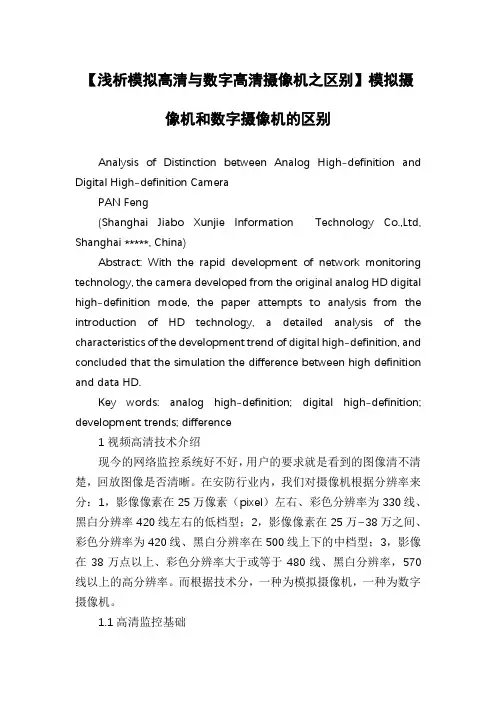

【浅析模拟高清与数字高清摄像机之区别】模拟摄像机和数字摄像机的区别Analysis of Distinction between Analog High-definition and Digital High-definition CameraPAN Feng(Shanghai Jiabo Xunjie Information Technology Co.,Ltd, Shanghai *****, China)Abstract: With the rapid development of network monitoring technology, the camera developed from the original analog HD digital high-definition mode, the paper attempts to analysis from the introduction of HD technology, a detailed analysis of the characteristics of the development trend of digital high-definition, and concluded that the simulation the difference between high definition and data HD.Key words: analog high-definition; digital high-definition; development trends; difference1视频高清技术介绍现今的网络监控系统好不好，用户的要求就是看到的图像清不清楚，回放图像是否清晰。
在安防行业内，我们对摄像机根据分辨率来分：1，影像像素在25万像素（pixel）左右、彩色分辨率为330线、黑白分辨率420线左右的低档型；2，影像像素在25万~38万之间、彩色分辨率为420线、黑白分辨率在500线上下的中档型；3，影像在38万点以上、彩色分辨率大于或等于480线、黑白分辨率，570线以上的高分辨率。
网络摄像机与模拟摄像机的区别在当今网络摄像机和模拟摄像机共存的时代，很多客户在纠结到底是选择网络摄像机还是模拟摄像机？哪种摄像机更适合自己，二者在图像，管理，监控，整合性，安装，扩展性还有成本方面有哪些不一样还有共同点？网络摄像机:网络摄像机是一种结合传统摄像机与网络技术所产生的新一代摄像机，它可以将影像通过网络传至地球另一端，且远端的浏览者不需用任何专业软件，只要标准的网络浏览器（如“Microsoft IE或Netscape）即可监视其影像。
网络摄像机一般由镜头、图像、声音传感器、A/D转换器、图像、声音、控制器网络服务器、外部报警、控制接口等部分组成。
网络摄像机又叫IP CAMERA（简称IPC）由网络编码模块和模拟摄像机组合而成。
网络编码模块将模拟摄像机采集到的模拟视频信号编码压缩成数字信号，从而可以直接接入网络交换及路由设备。
网络摄像机内置一个嵌入式芯片，采用嵌入式实时操作系统。
网络摄像机是传统摄像机与网络视频技术相结合的新一代产品。
摄像机传送来的视频信号数字化后由高效压缩芯片压缩，通过网络总线传送到Web服务器。
网络上用户可以直接用浏览器观看Web服务器上的摄像机图像，授权用户还可以控制摄像机云台镜头的动作或对系统配置进行操作。
网络摄像机能更简单的实现监控特别是远程监控、更简单的施工和维护、更好的支持音频、更好的支持报警联动、更灵活的录像存储、更丰富的产品选择、更高清的视频效果和更完美的监控管理。
另外，IPC支持WIFI无线接入、3G接入、POE供电（网络供电）和光纤接入。
IP网络摄像机是基于网络传输的数字化设备，网络摄像机除了具有普通复合视频信号输出接口BNC外，还有网络输出接口，可直接将摄像机接入本地局域网。
基于网络的摄像机的监控系统具有如下优点：先进性此系统利用现有的综合布线网络传输图像，并进行实时监控。
系统所需的前端设备少，连线简洁；后端仅需一套软件系统即可。
可靠性此系统的主要设备网络摄像机采用了嵌入式实时操作系统，所需设备简单，而图像的传输是通过综合布线网络实现的，系统的可靠性是相当高的。
摄像机的分类一、按颜色划分：彩色和黑白二、按图像信号处理方式划分1、数字视频（DV）格式的全数字式的摄像机2、带数字信号处理（DSP）功能的摄像机3、模拟式摄像机三、按摄像机的结构分1、普通单机型（镜头需另配）2、机板型，摄像机部件好镜头在一块印刷电路板。
3、针孔型带针孔镜头的微型摄像机4、球机是将摄像机、镜头、防护罩或者包括云台和解码器组合在一起的球形或半球形摄像前端系统，使用方便。
四、摄像机分辨率划分1、影像象素在25万象素左右，彩色分辨率为330线，黑白在400线左右的抵挡型。
2、影像象素在25-38万象素左右，彩色分辨率为420线，黑白在500线左右的中挡型。
3、影像象素在38万象素以上，彩色分辨率大于或等于480线，黑白在600线以上高分辨率型。
五、按摄像机的灵敏度划分1、普通型：正常工作所需照度为1-3LX2、月光型: 正常工作所需照度为0.1LX左右3、星光型：正常工作所需照度为0.01LX以下4、红外照明型:采用红外光源成像5、日夜彩色黑白转换型：白天以彩色模式监控、夜间根据照度自动转换成黑白模式监控。
6、强光抑制型：强光抑制技术可自动分辨强光点，并对强光点附近区域进行补偿以获得更清晰的图像。
7、宽动态型：宽动态比背光补偿功能更先进，强逆光环境一样清晰，细节逼真，细腻。
六、摄像机的镜头分类1、按摄像机镜头规格分有1英寸、1/2英寸、1/3英寸、2/3英寸、1/4英寸2、C安装座和CS安装座两者之螺纹相同，但两者到感光面的距离不同，前者从镜头安装基准面到焦点的距离为17.526MM，后者为12.5MM。
3、按镜头光圈分手动和自动（自动光圈有两类，A视频输入型—将视频信号及电源从摄像机送到镜头来控制光圈。
B DC输入型—利用摄像机上的直流电压直接控制光圈）4、按镜头的视场分标准镜头：视角30°左右，在1/2英寸CCD摄像机中标准镜头焦距为12MM；在1/3英寸CCD摄像机中标准镜头焦距为8MM。

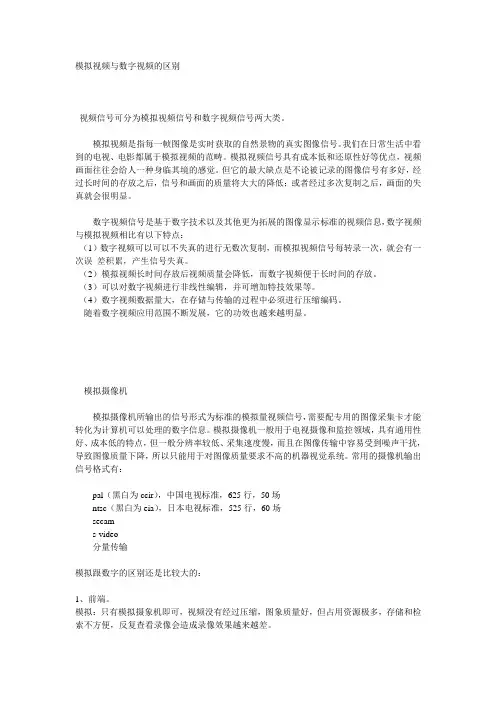

模拟视频与数字视频的区别视频信号可分为模拟视频信号和数字视频信号两大类。
模拟视频是指每一帧图像是实时获取的自然景物的真实图像信号。
我们在日常生活中看到的电视、电影都属于模拟视频的范畴。
模拟视频信号具有成本低和还原性好等优点，视频画面往往会给人一种身临其境的感觉。
但它的最大缺点是不论被记录的图像信号有多好，经过长时间的存放之后，信号和画面的质量将大大的降低；或者经过多次复制之后，画面的失真就会很明显。
数字视频信号是基于数字技术以及其他更为拓展的图像显示标准的视频信息，数字视频与模拟视频相比有以下特点：（1）数字视频可以可以不失真的进行无数次复制，而模拟视频信号每转录一次，就会有一次误差积累，产生信号失真。
（2）模拟视频长时间存放后视频质量会降低，而数字视频便于长时间的存放。
（3）可以对数字视频进行非线性编辑，并可增加特技效果等。
（4）数字视频数据量大，在存储与传输的过程中必须进行压缩编码。
随着数字视频应用范围不断发展，它的功效也越来越明显。
--------------------------------------------------------------------------------模拟摄像机模拟摄像机所输出的信号形式为标准的模拟量视频信号，需要配专用的图像采集卡才能转化为计算机可以处理的数字信息。
模拟摄像机一般用于电视摄像和监控领域，具有通用性好、成本低的特点，但一般分辨率较低、采集速度慢，而且在图像传输中容易受到噪声干扰，导致图像质量下降，所以只能用于对图像质量要求不高的机器视觉系统。
常用的摄像机输出信号格式有：pal（黑白为ccir），中国电视标准，625行，50场ntsc（黑白为eia），日本电视标准，525行，60场secams-video分量传输模拟跟数字的区别还是比较大的：1、前端。
模拟：只有模拟摄象机即可，视频没有经过压缩，图象质量好，但占用资源极多，存储和检索不方便，反复查看录像会造成录像效果越来越差。
模拟监控系统与网络数字监控系统比较在当今的安防领域，监控系统是保障安全的重要手段之一。
其中，模拟监控系统和网络数字监控系统是两种常见的类型。
它们各自有着独特的特点和适用场景，下面我们就来详细比较一下这两种监控系统。
首先，从图像质量方面来看。
模拟监控系统的图像质量相对较低，通常分辨率在 CIF（352×288）到 D1（720×576）之间。
这意味着在监控画面中，细节的表现不够清晰，特别是在需要识别远距离的物体或者人物特征时，可能会存在一定的困难。
而网络数字监控系统则具有更高的图像分辨率，常见的有720P（1280×720）、1080P（1920×1080）甚至更高。
高分辨率使得监控画面更加清晰、细腻，能够准确捕捉到更多的细节信息，对于安全监控和证据收集来说具有重要意义。
在传输方式上，模拟监控系统采用的是同轴电缆进行信号传输。
这种传输方式存在着距离限制，一般来说，超过 500 米就会出现信号衰减，影响图像质量。
而且，由于是模拟信号，容易受到外界干扰，如电磁干扰等，导致图像出现雪花、条纹等问题。
网络数字监控系统则是基于网络进行数据传输，通过以太网、无线网络或者光纤等方式。
网络传输具有距离远、抗干扰能力强的优点，只要有网络覆盖的地方，就可以实现监控数据的传输，并且能够保证图像的稳定性和质量。
存储方面，模拟监控系统通常使用磁带或者 DVR（数字硬盘录像机）进行存储。
磁带存储容量有限，且保存和检索都不太方便。
DVR虽然在一定程度上提高了存储的便利性，但由于其存储容量仍然有限，且存储的是模拟信号经过压缩后的数字信号，图像质量会有一定的损失。
网络数字监控系统则采用的是 NVR（网络硬盘录像机）或者云存储。
NVR 可以直接连接网络摄像机，对数字信号进行存储，具有更大的存储容量和更高效的存储管理方式。
云存储则更是突破了本地存储的限制，提供了几乎无限的存储空间，同时还具备数据备份和容灾的功能，大大提高了数据的安全性。
模拟摄像机、网络摄像机和数字摄像机的区别模拟摄像机(Camera)是获取监视现场图像的前端设备，它以CCD 图像传感器为核心部件，外加同步信号产生电路、视频信号处理电路及电源等。
近年来，新型的低成本CMOS图像传感器有了较快速的发展，基于CMOS图像传感器的摄像机已开始被应用于对图像质量要求不高的可视电话或会议电视系统中。
由于CMOS图像传感器的分辨率和低照度等到主要指标暂时还比不上CCD图像传感器，因此，在电视监控系统中使用摄像机仍为CCD摄像机。
模拟摄像机(Camera)输出的信号是视频信号，只能传输单向的视频信号，需要连接监视器或硬盘录像机进行监视和录像。
网络摄像机(IP Camera)是在模拟摄像机(Camera)的基础上集成了视频压缩和网络传输处理模块(DVS)，兼具模拟摄像机和视频服务器的技术特点。
网络摄像机只要安置在任何一个具备IP网络接口的地点即可独立运行。
网络摄像机除了具备一般传统摄像机所有的图像捕捉功能外，机内还内置了数字化压缩控制器和基于WEB的操作系统(包括Web服务器、FTP服务器等)，使得视频数据经压缩加密后，通过网络(局域网、Internet或无线网络)送至终端用户，而远端用户可在自己的PC上使用标准的网络浏览器或客户端软件对网络摄像机进行访问，实时监控目标现场的情况，并可对图像资料实时存储，另外还可以通过网络来控制摄像机的云台和镜头，进行全方位地监控。
有些网络摄像机还具备其他功能，如语音对讲、报警输入、继电器输出、移动侦测、模拟视频输出和SD卡本地存储录像资料等功能。
用公式形象表示如下：IP Camera=单路DVS+Camera。
数字摄像机是指摄像机的图像处理及信号的记录全部使用数字信号完成的摄像机。
此种摄像机的最大的特征是磁带上记录的信号为数字信号，而非模拟信号。
数字摄像机摄取的图像信号经ＣＣＤ转化为电信号后，马上经电路进行数字化，以后在记录到磁带之前的所有处理全部为数字处理，最后将处理完的数字信号直接记录到磁带。
数码摄像机1、什么是数码摄像机？什么是DV数码摄像机就是DV，DV是Digital Video的缩写，译成中文就是“数字视频”的意思，它是由索尼（SONY）、松下（PANASONIC）、JVC（胜利）、夏普（SHARP）、东芝（TOSHIBA）和佳能（CANON）等多家著名家电巨擘联合制定的一种数码视频格式。
然而，在绝大多数场合DV则是代表数码摄像机。
2、和模拟摄像机相比，DV有什么主要特点？和模拟摄像机相比，DV有如下突出的特点：清晰度高;我们知道，模拟摄像机记录本提模拟信号，所以影像清晰度（也称之为解析度、解像度或分辨率）不高，如VHS摄像机的水平清晰主著240线、最好提Hi8机型也只有400线。
而DV记录的则是数字信号，其水平清晰度已经达到了500~540线，可以和专业摄像机相媲美。
色彩更加纯正DV的色度和亮度信号带宽差不多是模拟摄像机的6倍，而色度和亮度带宽是决定影像质量的最重要因素之一，因而DV拍摄的影像的色彩就更加纯正和绚丽，也达到了专业摄像机的水平。
无损复制 DV磁带上记录的信号可以无数次地转录，影像质量丝毫也不会下降，这一点也是模拟摄像机所望尘莫及的。
体积小重量轻 和模拟摄像机相比，DV机的体积大为减小，一般只有123mm87mm66mm左右，重量则大为减轻，一般只有500克左右，极大地方便了用户体积只有74.7mm61.9mm26.9mm，重量才90克，比大多数手机还要轻些。
3、家用DV有几种不同的格式？家用DV主要是MINI DV，这是品牌和型号最多的DV机型，也就是说，目前市场上绝大多数家用数码摄像机均是MINI DV格式。
此外，还有索尼的MICROMV型DV，如DCR-IP220等，MICROMV机型采用的磁带，外形只有46mm30.2mm8.5mm，还不到MINI DV磁带体积的1/3。
市场上还有其它格式的DV机型，如索尼DCM-MI等采用MD光盘作为记录载体，日立DZMV200A等采用8cm的DVD光盘，三星ITCAM-7等采用电脑用的硬盘，松下SV-AV10和SV-AV20等只使用采用SD-MMC存储卡，索尼DCR-IPI等只使用记忆棒。
浅谈数字监控系统与模拟监控系统的区别浅谈数字监控系统与模拟监控系统的区别一、引言近年来，随着科技的不断进步，监控系统的发展也越来越迅猛。
数字监控系统和模拟监控系统是两种主流的监控系统类型。
本文将从多个方面详细讨论数字监控系统与模拟监控系统的区别。
二、系统原理⒈数字监控系统的原理数字监控系统通过将模拟信号转换为数字信号，并通过专用软件进行编码、传输和解码，实现对视频图像的获取、处理和存储。
该系统采用数字化技术，具有稳定性高、抗干扰性强等特点。
⒉模拟监控系统的原理模拟监控系统通过摄像机将模拟视频信号传输到监控中心，经过处理后输出到显示屏上。
该系统基于模拟信号传输，具有成本低、易于实现的优势。
三、设备要求⒈数字监控系统的设备要求●数字摄像机：具有高清晰度、高性能的数字摄像机能够拍摄清晰、细节丰富的视频图像。
●数字视频录像机（DVR/NVR）：用于将数字信号录制为文件，并存储在硬盘中。
●显示屏：数字监控系统需要使用高分辨率的显示屏展示视频图像。
⒉模拟监控系统的设备要求●模拟摄像机：摄像机通过传输模拟视频信号，需要具备清晰度和画质不及数字摄像机，但性价比较高。
●数字视频录像机（DVR）：模拟监控系统中的DVR用于录制和存储模拟视频信号。
●显示屏：模拟监控系统使用低分辨率的显示屏用于展示视频图像。
四、图像质量⒈数字监控系统的图像质量数字监控系统具备高清晰度、高画质的特点，能够显示丰富的细节和色彩。
⒉模拟监控系统的图像质量模拟监控系统的图像质量较低，画面模糊度较高，细节和色彩表现能力有限。
五、系统扩展性⒈数字监控系统的扩展性数字监控系统通过网络连接和软件升级等方式具备良好的系统扩展性，可以随着需求的变化进行灵活升级。
⒉模拟监控系统的扩展性模拟监控系统的扩展性相对较差，需要增加模拟信号传输设备和录像机等硬件设备。
六、存储与管理⒈数字监控系统的存储与管理数字监控系统通过硬盘录像机（NVR）将数字信号存储为文件，通过专用软件进行视频文件的管理和检索。
▲什么是网络摄像机？网络摄像机就是经过了数字化编码，并可通过网络（局域网/广域网）传输视频信号的摄像机。
网络摄像机带有一个RJ45网线接口，用于连接交换机、路由器等网络传输设备。
后端监控、录像，都不需要硬盘录像机、视频采集卡了，直接用电脑接收数字信号，进行监控、录像。
网视无忧的网络摄像机既可以用IE监控，也可以用我们的客户端软件监控。
▲网络摄像机对比模拟摄像机，有什么优势？请看：为什么选择网络视频监控系统高效实现远程监控如果需要实现跨地域远程监控，就应该首选网络监控系统。
当然，某些硬盘录像机也具有网络传输的功能，但硬盘录像机是着重于本地录像，远程传输的效率远不及网络摄像机、网络视频服务器，软件功能也不大完善。
而网络摄像机、网络视频服务器，是专为实现远程监控而设计，网络传输效率非常高，而且其客户端软件也比录像机的软件要专业、好用得多。
利用原有局域网，无需另布视频线传统监控系统的实施是要专门铺设视频线、音频线、控制线的。
而大型企事业单位，通常占地面积很大，铺设这些线路费时、费力、费钱，而网络监控系统则无需专门布线，可以利用企业原有的局域网来传输视频、音频以及控制信号，安装方便多了。
可多人同时监控，无需上监控中心传统监控系统需要专门设置一个监控中心，单位的管理者如果要查看监控画面或查看录像资料，必须跑去监控中心。
如果安装了网络视频监控系统，则管理者可在自己的办公室，用自己的电脑监控实时画面或查看录像资料。
而且多位管理者均可各自监控，互不影响。
多路图像集中管理传统监控系统中，每台硬盘录像机最多只能管理32路图像。
而网络视频监控则大大跨越了这个限制，一台电脑主机可以管理上千路图像，充分发挥出集中管理的优势。
分布式架构，易安装、易扩展传统监控系统采用的是集中式架构，将所有视频线、音频线、控制线拉到监控中心，如要增加摄像机则需再布线。
如果想搬迁监控中心，则工程浩大。
而网络视频监控系统是采用分布式架构，各个网络摄像机、视频服务器分布在单位中的不同地方，而监控录像主机也可设在单位内的任何地方，接上网线即可。
大型电视监控系统解决方案的分析暨模拟与数字监控的比较关于大型电视监控系统解决方案的分析图像监控一直是人们关注的应用技术热点之一，它以其直观、方便、信息内容丰富而被广泛应用于许多场合。
图像监控系统的技术水平，直接反映了不同阶段电子与通讯的技术状况。
在大型CCTV监控系统的建设中需要监视的图像数量多、传输距离较远、分控用户数量多、操作功能强大，因此对于整个系统的传输和控制方式以及系统可以实现的操作功能提出了非常严格的要求。
·大型监控系统的定义以前对于大型监控系统来说没有一个严格的定义，各种监控系统建设的目的和需要实现的功能不同，因此整体结构和器材设备的选择也有所不同。
以前对于大型监控项目的理解一般都是以视频图像的总容量来衡量系统的规模而不是十分重视监控系统的结构以及其它诸如声音复合、报警联动以及分控用户数量等辅助设备和功能，因此像智能大厦中超过百路图像的监控系统一般就归入大型监控系统。
在大型CCTV监控系统建设的初期，控制方式比较统一，一般都是使用大容量单矩阵集中式管理的控制方式，除了中心控制室外其他的用户都作为分控用户以不同操作级别来限制各用户的操作权限。
当时系统建设的技术重点是在传输介质上的选择，尤其是在监控点距离中心控制室比较远的时候，常用的同轴电缆基带传输方式已经不能满足要求，因此微波传输、光纤传输、高频载波传输等方式应用到各种要求不同的监控系统之中。
但无论是使用何种传输介质，此时的监控系统从图像信号上来说还是属于模拟图像传输的方式，随着光纤传输的发展与普及，图像信号传输已经不再是监控系统关注的焦点。
同时数字化视频技术的飞速发展不仅使图像监控网络化变成可能，同时在图像记录、索引、控制等方面都出现了质的飞跃，在不久的将来我们完全可以获得一个以数字化视频信号为基础的网络化综合性视频监控管理系统。
模拟视频监控系统在面对数字化视频产品的不断冲击下在也在不断地进行完善和发展，尤其是在大容量、分布式组网方面有了长足的进步，并凭借模拟系统技术的成熟性、设备的可靠性、功能的完整性在监控系统尤其是大型远程监控系统中与数字视频产品分庭抗礼。
安防监控摄像机的种类有根据不同监控摄像机的特点和主要用途，监控摄像机种类大概的分为以下4类。
1、根据工作原理：分为数字摄像机和模拟摄像机，数字摄像机是通过双绞线传输压缩的数字视频信号，模拟摄像机是通过同轴电缆传输模拟信号。
数字摄像机与模拟摄像机的区别出来传输方式之外还有清晰度，数字摄像机像素可达到百万高清效果。
2、根据摄像机外观：可分为枪机，半球，球机等。
枪机多用于户外，对防水防尘等级要求较高，半球多用于室内，一般镜头较小，可视范围广，球机主要功能可以360度无死角监控。
3、根据摄像机功能：分为宽动态，强光抑制，道路监控专用，红外摄像机，一体机等。
根据安装环境的具体需求选择合适的监控摄像机。
4、根据特殊环境应用：监控摄像机还可分为针孔摄像机，摄像笔，烟感摄像机等。
主要适用于特殊环境下的图像采集。
彩色摄像机：适用于景物细部辨别，如辨别衣着或景物的颜色。
因有颜色而使信息量增大，信息量一般认为是黑白摄像机的10倍。
黑白摄像机：适用于光线不足地区及夜间无法安装照明设备的地区，在仅监视景物的位置或移动时，可选用分辨率通常高于彩色摄像机的黑白摄像机。
球机：全称为球型摄像机，是现代电视监控发展的代表，她集成彩色一体化摄像机，云台，解码器，防护罩等多功能于一体，安装方便、使用简单但功能强大，广泛应用于开阔区域的监控。
高速球型摄像机的发展也越来越快，它以其独的功能即360度旋转功能，能监测到所有区域范围;具有安装方便，简化了布线和管理过程;集成化、智能化的程度高等特点使高速球型摄像机成为监控领域的宠儿。
半球摄像机，顾名思义就是形状是个半球，仅仅是针对外形命名的。
半球式摄像机由于体积小巧，外型美观，比较适合办公场所以及装修档次高的场所使用。
其内部由摄像机，自动光圈手动变焦镜头、密封性能优异球罩和精密的摄像机安装支架组成的半球摄像机。
其最大的特点是设计精巧、美观且易于安装。
枪式摄像机，之所以叫做枪式，仅是针对外形，内在配置和质量有很大的差异，在中低端市场上可以看到很多外形完全一样的产品，但其质量和价格或许有天大的差别。
模拟摄像机摄像机是现代科技发展的产物之一，它能够将现实世界的画面转换成电信号，再通过屏幕展现给我们。
随着技术的发展，摄像机也经历了从早期的模拟摄像机到后来的数字摄像机的转变。
在本文中，我们将探讨模拟摄像机的原理以及其在不同领域中的应用。
一、模拟摄像机的原理模拟摄像机是以模拟信号为基础的摄像机系统。
它由图像传感器、图像处理器、信号转换器以及显示设备等组成。
首先，图像传感器负责将光线转换成电信号，通常使用的技术有电荷耦合器件（CCD）和互补金属氧化物半导体（CMOS）。
接下来，图像处理器对传感器采集到的电信号进行处理和优化。
最后，信号转换器将模拟信号转换成数字信号，以便显示设备进行显示。
二、模拟摄像机的应用1. 安防领域模拟摄像机在安防领域中得到广泛应用。
它们可以用于监控各种场所，例如公共交通、商业建筑、住宅区等。
通过安装摄像头，安防人员可以实时监控和记录场所内外的情况，一旦发生突发事件，他们可以及时采取措施。
2. 教育领域模拟摄像机也在教育领域中发挥着重要作用。
学校和大学等教育机构可以安装摄像头，以确保校园的安全。
同时，摄像头还可以被用来监控教室的教学环境，这有助于教师更好地了解学生的学习状态，以便针对性地进行教学。
3. 娱乐领域在娱乐领域，模拟摄像机被广泛应用于电影制作和电视节目录制等方面。
通过使用摄像机，电影制片人和电视台能够捕捉到真实世界中的画面，并将其展现给观众。
摄像机的运用使得电影和电视节目更加逼真，增强了视觉效果。
4. 交通领域模拟摄像机在交通领域中的应用也非常重要。
交通管理部门可以使用摄像机来监控交通流量和道路状况，以便及时采取措施来保证交通的顺畅。
此外，交通摄像机还可以用于抓拍违规行为，例如超速和闯红灯等，以维护道路交通秩序。
5. 环境监测领域模拟摄像机在环境监测领域中也发挥着重要的作用。
例如，在自然灾害预警系统中，摄像机可以被用来监测地质灾害的发生和发展情况，帮助人们更好地了解潜在的危险。
模拟模拟、、数字数字、、网络摄像机的比较网络摄像机跟监控摄像机的区别在于接口标准不同。
网络摄像机的接口为RJ45标准网络接口。
可以使用网线直接与交换机连接。
视规格型号不同，监控摄像机有多种接口标准.不能与网络直接连接。
1.模拟摄像机跟PC 摄像头形势上略同，用视频线就可以直接连接DVR 进行使用，是视频信号转模拟信号2.DVR 基本上最大的作用就是录像，也可以报警，连接网络。
所以你要想让外地的人看到就可以用网络的方式，申请一个广域网域名，然后连接宽带就可以远程观看实时图像了3.矩阵主要实现多路监控图象的切换与控制，一端接模拟机，DVR ，另一端接解码卡上墙，后端接IP 存储，连接时也是用视频线4.真正的网络摄像机连接到网络，并分配IP 地址。
一条标准的网线可同时传输多路图像。
内嵌GUI ，可通过IE 访问和配置管理。
为安全起见，存储硬盘可安装在远程位置 ，通常采用逐行图像传感器，内部数字化，图像数字化转换损耗小。
您可轻松地将更多的网络摄像机添加到系统当中。
设备整个成本、工程施工费用及后期维护成本较低模拟机一根电缆一次只能为一台摄像机传输视频信号，并连接到多路复用器。
不能单独访问和配置管理； 因传输线的限制通常硬盘录像机必须放置在摄像机附近，这可能会使未授权的人获取或破坏录像。
存在摄像机本身、线缆传输、硬盘录像机数字化转换等图像质量损耗.扩展工作非常困难，每个模拟摄像机都需要有专用的电缆。
设备整个成本、工程施工费用及后期维护成本较高。
5.网络视频服务器也称作NVS ，现在已经实现录像存储功能，但是容量很小，一般都是运用在大容量网络存储上6.流媒体服务主要实现流媒体转发功能，也就是可以支持多用户同时观看摄像机的种类和型号很多，但就其工作方式和内部结构来说，可以分成模拟摄像机，也就是大家常见的那种扛着“大炮”，还有沉重的电池箱的那种，信号载体的主要方式是录像带，信号为模拟信号。
第二种是数字摄像机，英文是Digital Vision ，简称为DV ，体积相对要小巧精致得多，它的原理就是将光信号通过CCD 转换成电信号，再经过模拟数字转换，以数字格式将信号存储在数字摄像带、刻录光盘或者存储卡上。
摄像机的数与模
方案中心
如今视频监控领域已经进入数字、高清、智能时代，可是何为数字？其与模拟系统的本质区别是什么？优势在哪里？其与网络摄像机又有何关系？为什么到现在为止数字摄像机的发展总是不瘟不火？此文将为你解答。
数字摄像机，其前端多数采用的是百万像素CMOS感光器，由百万像素CMOS将光信号转换成数字信号，然后由DSP进行图像处理与压缩，最后将压缩视频通过网络输出。
波粒的百万高清摄像机就是采用了数码相机里500万像素感光器与DSP，制成了安防行业摄像机，让安防监控的画质如数码相机般清晰。
模拟摄像机前端采用隔行扫描感光器将光信号转换成模拟电信号，接着由DSP进行A/D 转换与色彩处理后，再做D/A转换，最后调制成PAL/NTSC制式电视标准视频信号输出
由此可见，网络摄像机并非数字摄像机或者模拟摄像机，它只是反映了视频信号的传输方式，无论前端摄像机是数字还是模拟，只要是通过网络传输的摄像机都叫网络摄像机。
明白了数字与模拟以后我们对两者的优缺点进行比较：
●清晰度对比
彩色模拟摄像机采集垂直分辨率，PAL制式下625扫描线，去消隐后575线，目前最高达到540线左右已经是极限了，分辨率上比较，模拟摄像机接如后端监控录像设备，分辨率最高为4CIF或D1，约40万像素，而数字摄像机则可以高达百万像素以上。
●扫描方式对比
数字高清摄像机采用逐行扫描，每一帧图像均是由电子束顺序地一行接着一行连续扫描而成。
而模拟摄像机则采用隔行扫描，隔行扫描的行扫描频率为逐行扫描时的一半,隔行扫描会带来许多缺点，如会产生行间闪烁效应、边沿锯齿化现象等不良效应.隔行扫描会导致运动画面清晰度降低。
●视频处理对比
模拟摄像机输出模拟视频信号到后端DVR等设备。
DVR通过最前端的DOCODE（采集芯片）将模拟信号转成数字信号，首先得到的是half D1分辨率画面, 再进行压缩后得到CIF画面。
数字摄像机采用逐行扫描，后端是完整的一帧接一帧图象接受.不需要将不同时刻奇偶场画面拼接合成视频，不需要为了消除锯齿进行视频反交错处理，清晰度没有损伤，数字摄像机最后输出给后端混合DVR\PDVR\NVR\PC电脑的是已经压缩过的数字视频，不需要视频采集芯片进行A/D转换，直接由后端设备存储起来，不需要占用CPU或DSP资源去压缩视频，从而节省了处理器资源，减低了对后端设备的配置要求。
●色彩还原度对比
传统模拟摄像机输出的是复合模拟视频信号，当信号传输到后端DVR等设备时，DVR 前端的Video decoder视频采集芯片，除了模数转换，还要梳状滤波处理，也就是亮色分离，由于色度信号和高频的亮度信号占用了频带中相同的频率资源，所以，在decoder中将它们分开比较困难，很难还原出完全一致的色彩，导致画面容易出现杂色斑点，而数字摄像机就不会有这种烦恼，色彩可以做到更加逼真。
●模数转换（A/D）对比
通过前面我们介绍的模拟与数字摄像机工作原理对比，模拟摄像机自感光器视频输出后，最早到达DVR等后端主机设备，总共要发生3次模数之间转换，每次转换都会导致画面质量下降。
数字摄像机的前端感光器输出为数字信号，后面不发生反复的AD转换，而是直接压缩与处理
●布线对比
传统模拟摄像机如果集成了PTZ等控制与声音，那么在布线方面就非常繁琐。
视频线，音频线，电源线，控制线都是独立的，布线工作量大，并且布线成本高，而数字网络高清摄像机则可以将视频线，音频线，电源线，控制线4合为1，采用一根网线传输，布线简单，同时大大降低了布线成本与难度。
●视频传输对比
传统模拟摄像机输出为的模拟信号，长距离传输容易衰减，并且易受到电磁干扰，图像质量受影响。
而数字高清摄像机则以数字信号方式传输，无论是多长的传输距离，传输过程都没有干扰烦恼与衰减，视频传输无损伤。
百万高清摄像机多年前就已经上市，可如今使用量并不理想，主要因素在于数字视频监控系统成本价格较高，使很多用户望而却步；其次是其对网络带宽的要求较高，在许多情况下难以使用；再者就是其兼容性差，后端配套设备各厂家互不兼容。
这些因素严重影响了数字视频监控系统的应用和普及。
不过我们相信未来随着光网的到来以及整个市场统一化标准的出台，定会使数字视频监控系统得到广泛应用，进而取代模拟视频监控系统。
