班级：__________ 学号: __________姓名: __________阅卷教师: _____________ 成绩: _______________一、判断题（将答案添入下表，每题1分，共10分。
正确选“√”，错误选“×”） 1 2 3 4 5 6 7 8 9101．在时间和幅度上都断续变化的信号是数字信号，因为说话时语音是断续的，所以是数字信号。
（ ）2．若两个函数具有不同的逻辑函数式，则两个逻辑函数必然不相等。
（ ） 3．N 变量逻辑函数全部2N 个最大项之积恒等于1。
（ ） 4．因为逻辑表达式A+B+AB=A+B 成立，所以AB=0成立。
（ ）。
5．TTL 集电极开路门输出为１时由外接电源和电阻提供输出电流。
（ ） 6．异步时序电路是指的各级触发器类型不同的电路。
（ ）7．D 触发器的特征方程Q n+1=D ，而与Q n 无关，所以，D 触发器不是时序电路。
（ ） 8．D/A 转换器的最大输出电压的绝对值可达到基准电压V REF 。
（ ）9．施密特触发器可用于将正弦波变换成三角波。
（ ）10．SRAM 是指静态RAM ，DRAM 是指动态RAM ；对相同容量的SRAM 和DRAM 而言，前者造价高，响应速度也快。
（ ）二、试将下列函数化为最简与或形式（10分，每题5分，要有解题步骤，否则不给分）（1）D C B A D C B A D B A AD Y +++=（2）化简逻辑函数D C B A BCD A D C B A D C B A F ⋅⋅++⋅⋅=),,,(；给定约束条件：0=+++⋅+⋅++⋅D C B A D ABC ABCD D C B A D C AB D C B A CD B A三、已知电路如图所示，写出F1、F2、F3、F 与输入变量A 、B 、C 、D 之间的逻辑表达式。
（本题10分）阅卷教师: _____________ 成绩: _______________四、设计一个能被2 或3 整除的逻辑电路，其中被除数A、B、C、D是8421BCD编码。

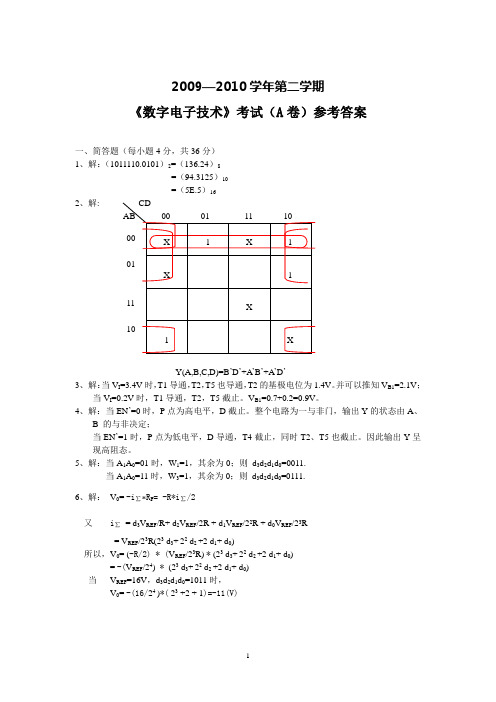

2009—2010学年第二学期《数字电子技术》考试（A卷）参考答案一、简答题（每小题4分，共36分）1、解：（1011110.0101）2=（136.24）8=（94.3125）10=（5E.5）162、解:Y(A,B,C,D)=B’D’+A’B’+A’D’3、解：当V I=3.4V时，T1导通，T2，T5也导通，T2的基极电位为1.4V。
并可以推知V B1=2.1V；当V I=0.2V时，T1导通，T2，T5截止。
V B1=0.7+0.2=0.9V。
4、解：当EN’=0时，P点为高电平，D截止。
整个电路为一与非门，输出Y的状态由A、B 的与非决定；当EN’=1时，P点为低电平，D导通，T4截止，同时T2、T5也截止。
因此输出Y呈现高阻态。
5、解：当A1A0=01时，W1=1，其余为0；则d3d2d1d0=0011.当A1A0=11时，W3=1，其余为0；则d3d2d1d0=0111.6、解：V0= -i∑*R F= -R*i∑/2又 i∑= d3V REF/R+ d2V REF/2R + d1V REF/22R + d0V REF/23R= V REF/23R(23 d3+22 d2 +2 d1+ d0)所以，V0= (-R/2) * (V REF/23R) * (23 d3+22 d2 +2 d1+ d0)= -(V REF/24) * (23 d3+22 d2 +2 d1+ d0)当V REF=16V，d3d2d1d0=1011时，V0= -(16/24 )*( 23 +2 + 1)=-11(V)7、解：其电压传输特性如图所示：8、解：要显示数字6，需点亮a 、c 、d 、e 、f 、g 段。
故数码管的a 、c 、d 、e 、f 、g段接高电平，b 段接低电平。
公共阴极1，6接地（低电平）。
9、解：此为3线-8线译码器电路。
当A ２Ａ１Ａ0＝110时，Ｙ6＝１，其余的Ｙ７，Ｙ５～Ｙ0均为０。
数字电路期末复习题及答案一、填空题1数字信号的特点是在时间上和幅值上都是断续变化的,其高电平和低电平常用1 _ 和_0 ___ 来表示。
2、分析数字电路的主要工具是逻辑代数，数字电路又称作逻辑电路。
3、逻辑代数又称为布尔代数。
最基本的逻辑关系有与、或、非三种。
常用的几种导出的逻辑运算为与非或非与或非同或异或。
4、逻辑函数的常用表示方法有逻辑表达式真值表逻辑图。
5、逻辑函数F=A BCD +A+B+C+ __________ 。
6、逻辑函数F=A B A B A B AB = ________ 0 _______ 。
7、OC门称为集电极开路门，多个OC门输出端并联到一起可实现丄与功能。
8、TTL与非门电压传输特性曲线分为饱和区、转折区、线性区、截止区。
9、触发器有2 个稳态，存储8位二进制信息要__8 ________________________个触发器。
1 0、一个基本RS触发器在正常工作时，它的约束条件是R+S=1，则它不允许输入S = 0且R= 0的信号。
11、一个基本RS触发器在正常工作时，不允许输入R=S= 1的信号，因此它的约束条件是RS=0 。
1 2、在一个CP脉冲作用下，引起触发器两次或多次翻转的现象称为触发器的空翻，触发方式为主从式或边沿式的触发器不会出现这种现象。
13、施密特触发器具有回差现象，又称电压滞后特性；单稳触发器最重要的参数为脉宽。
14、半导体数码显示器的内部接法有两种形式：共阴接法和共阳接法。
15、对于共阳接法的发光二极管数码显示器，应采用低电平驱动的七段显示译码器。
16、寄存器按照功能不同可分为两类：移位寄存器和数码寄存器。
17、时序逻辑电路按照其触发器是否有统一的时钟控制分为同步时序电路和异步时序电路。
、选择题1 一位十六进制数可以用 C 位一进制数来表示。
A 1B . 2 C.4D162、十进制数25用8421BCD码表示为 B 。
A 10 101B . 0010 0101 C.100101 D .101013、以下表达式中符合逻辑运算法则的是D。
期末考试试卷（A）卷课程名称：适用年级/专业：试卷类别开卷（）闭卷（√）学历层次本科考试用时120分钟《考生注意：答案要全部抄到答题纸上，做在试卷上不给分》．．．．．．．．．．．．．．．．．．．．．．．．．．．一、填空题（每空2分，共20分）1.逻辑代数中三个最基本的运算是①、②和③。
2.逻辑函数F=A+B+C D的反函数F= ①，对偶式为②。
3.D触发器的特征方程为①，JK触发器的特征方程为②。
4. 型触发器克服了空翻现象。
5.构造一个模10计数器需要①个状态，②个触发器。
二、单项选择（每小题2分，共20分）（A）1、最小项AB C D的逻辑相邻最小项是A. ABC DB. ABC DC. ABC DD.A BC D（）2、若所设计的编码器是将31 个一般信号转换成二进制代码，则输出应是一组N=（C ）位的二进制代码。
A．3 B. 4 C. 5 D. 6（A）3、时序逻辑电路中一定是含A. 触发器B. 组合逻辑电路C. 移位寄存器D. 译码器（D ）4、在何种输入情况下，“或非”运算的结果是逻辑0。
A．全部输入是0 B.全部输入是1 C.任一输入为0，其他输入为1 D.任一输入为1（B ）5、同步时序逻电路和异步时序逻电路比较，其差别在于后者A.没有触发器B. 没有统一的时钟脉冲控制C .没有稳定状态 D. 输出只与内部状态有关（）6、某移位寄存器的时钟脉冲频率为100KH Z，欲将存放在该寄存器中的数左移8位，完成该操作需要（）时间。
A.10μSB.80μSC.100μSD.800ms（D ）7、没有置0功能的触发器是A.RS-FFB.JK-FFC.D-FFD.T-FF（ ）8、一个4位二进制同步加法计数器用作分频器时，若计数脉冲的频率为=CPf160KHZ ，现需要20KHZ 的信号，取自A 、0Q 端的信号 B 、1Q 端的信号；C 、2Q 端的信号 D 、3Q 端的信号（ D ）9、为实现将D 触发器转换为T 触发器，图（一）的虚框内应是A. 或非门B. 与非门C. 异或门D. 同或门 图一（ D ）10、以下表达式中符合逻辑运算法则的是 A.C ·C=C 2 B.1+1=10 C.0<1 D.A+1=1三、证明与化简：（每小题5分，共15分）1、用公式法证明等式A B A B A AB +++B=1成立。
2009—2010学年度第二学期期末考试试题------------------------------------------作者------------------------------------------日期行政管理专业 办公室管理试题一、单项选择题☎请将正确答案的字母序号填在括号内。
每小题 分，共 分✆ 在办公室的布置方面，☎ ✆的位置是上座。
✌ 离入口最远 在文员工作以及办公环境等方面，下面选项中哪种行为不合适宜✍☎ ✆ 较大的物品放在稍高于眼光平行的层面上，用标签贴在各种物品的下方 文员必须管理好自己的时间，以下利用时间的行为中哪一项是不适宜的✍☎ ✆ 每天把工作安排得超出工作时间，给自己压力 为了防止办公室出现“瓶颈现象”，下列做法中，哪项工作应该改进✍☎ ✆✌ 工作人员工作尽可能专门化、单一化以下哪些接打电话的行为是不正确的✍☎ ✆✌ 受到通话对方极大的责难，应针锋相对回击在公务专用信件书写礼仪方面，一般在收函单位或个人称呼后习惯用☎ ✆“台安”、“钧安”按照美国人类学家爱德华·霍尔博士对交往空间距离的划分理论， ，应该是☎ ✆✌个人区文员做会议记录时，可以在会议记录中☎ ✆。
与发言者用词不一致但意思完全一致上司决定参加某个会议时，文员不应该☎ ✆。
只在便笺上写好会议名称 在某些情况下，文员在安排日程计划表时可能获得上司的完全信任，取决于两点 一是掌握足够的知识，了解业务的轻重缓急 另一是具有☎ ✆，了解要求约会者的心理。
说话的技巧二、判断题☎正确打“丫”。
错误打“✠✂。
每小题 分，共 分✆ 办公室的灯光照明要避开自然光，最好用人工灯光。
☎ ✠ ✆ 办公室工作人员对工作认真负责的主要表现就是“样样事必躬亲”。
☎✠ ✆ 同时介绍很多人时，可从右至左，按顺序介绍。
☎✡ ✆ 文员在工作时间如需要补妆，应随时随地进行。
华东师范大学期末试卷（A）2009 —2010 学年第一学期课程名称：___数字逻辑______学生姓名：___________________ 学号：___________________专业：___________________ 年级/班级：__________________一、填空题（20分，每空2分）1.（34.5）10 = ( （1）11 0100.0101 )8421BCD = ( （2）100010.1 )2 = ( （3）22.8 )16 。
2.()=++的对偶式为___（4）Y’。
Y A B C CD3.在数字系统中，要实现线与功能可选用___（5）OC/OD 门；要实现总线结构可选用___（6）传输门。
4.化简F（A,B,C,D）=∑m(3，5，6，7，10)＋d（0，1，2，4，8）可得(7) F＝A’＋B’D’。
5.已知某左移寄存器，现态为011001，若空位补0，则次态为(8)110010 。
6.二进制数（－10110）2的反码与补码分别为（9）101001 与（10）101010 。
二、选择题(20分，每题2分)1.在下列逻辑部件中．不属于组合逻辑部件的是 D 。
A．译码器B．编码器C．全加器D．寄存器2.逻辑表达式A+BC ＝ B 。
A．A＋C B．(A＋B)(A＋C) C．A+B+ABC D．B ＋C3.能得出X＝Y的是 CA．X＋Z＝Y＋Z B.XZ=YZ C. X＋Z＝Y＋Z且XZ=YZD.以上都不能4.为将D触发器转换为T触发器，图中所示电路的虚框内应是_ A_。
A．同或门 B．异或门C．与非门 D．或非门5.设A1、A2、A3为三个信号，则逻辑函数 C 能检测出这三个信号中是否含有奇数个高电平。
A．A1A2A3 B．A1+A2+A3 C．A1⊕A2⊕A3 D．A1＋A2A36.以下说法正确的是 CA．TTL门电路与CMOS门电路的输入端都可以悬空B．TTL门电路与CMOS门电路的输入端都不可以悬空C．TTL门电路的输入端可以悬空，而CMOS门电路的输入端不可以悬空D．TTL门电路的输入端悬空时相当于接高电平，CMOS门电路的输入端悬空时相当于接低电平。
《数字电子技术 A》期末试卷（ A ）一、判断题（每题2分，合计10分）1.数字电路中用“1”和“0”分别表示两种状态，二者无大小之分。
（）2.或门的多余输入端应当接高电平。
（）3. BCD 码是一组4 位二进制数，能表示十六以内的任何一个十进制数（）4. SRAM掉电后数据不会丢失。
（）5.D触发器的特性方程为Q n+1=D，与Q无关，所以它没有记忆功能。
（）二、选择题（单选，每题2分，合计20分）1. 下列各组数中，是6 进制的是（）。
A .14752； B.62936； C.53452 ； D.374812.以下代码中为有权码的为（）。
A.8421BCD码；B.ASCII码；C.余三码；D.格雷码。
3.在何种输入情况下，“异或”运算的结果是逻辑1。
（）A．全部输入是0； B.全部输入是1； C.任一输入为0，另一输入为1； D.任一输入为1。
4.触发器和锁存器最根本的区别是（）。
A.触发方式不一样；B.功能不一样；C.用途不一样；D.电路结构不一样。
5.8线—3线优先编码器74LS148 的优先编码顺序是7I、6I、5I、…、0I，输出Y2、Y1、Y0。
输入输出均为低电平有效。
当输入7I、6I、5I、…、0I为11010101时，输出Y2、Y1、Y0为（）。
A .010； B.001； C.000 ； D.1116.只能按地址读出信息，而不能写入信息的存储器为（）。
A. RAM B；B.ROM ；C. PROM D；D.EPROM7.D/A转换器的主要参数有分辨率、（）和转换速度。
A .转换精度； B.输入电阻； C.输出电阻； D.参考电压8.一个八位D/A转换器的最小电压增量为0.01V,输入代码为10010001时，输出电压为（）V。
A .1.28； B.1.54； C.1.45； D.1.569.为了构成4096×8的RAM，需要片1024×2的RAM。
A . 8 片； B. 16片； C. 2片； D. 4片10.指出下列电路中能够把串行数据变成并行数据的电路应该是（）。
《考研专业课高分资料》大连理工大学《数字电路与系统》期末题北京总部考研专业课教研中心《考研专业课高分资料》之期末题細:餓+期末试题 (3)大连理工大学2010—2011学年寃1学期期末考试 ................ : . (3)(A) .................................... : (3)数字电路与系_试试题(A)参考答案 (12)人-连理工大学2009—2010学年第1学期期末考试 (17)(A) (17)者萨培避与襄^试试题(A)参考答案 (26)3/29 . . • •• - • -考研专业课研发中心:第四模块期末试题I ■I I I \I i 大连理工大学2010-2011学年第1学期期末考试I 1 I ti 龄猶絲鑛试试题(A )I 1 I：所有答案必须做在答案题纸上，做在试题纸上无效！以下各题，皆只有一个答案是正确的，请选择：(1分*10)1.下图是某一逻辑门的内部结构图，请固答：+5VV(1) .若输入信号X=1且¥=0,则输出信号Z 应为 ：A ： 1. B: 0C:.不确定 D ：皆有可能’(2) .该逻辑门电路的逻辑符号为■:A: - B ：CO-D ：与)(3) .在正逻辑体制下，孩.逻辑门的等效逻辑符号为：：上二ID-c ；-D ：-I I■'2.请完成以下计窣制的转换：58in =A ： 00101011B ； 01011010C ： 00111011D ： 0.0111010 3. 请完.成以下分数制的转换：10110010，= ■■ ，/- -'• ■ - -八：By B: A2 C： Al D： Bli- : m负載的CMOS反相器（即非门），若萬输入逻辑值为1,则其输出逻辑值为」A: 1 B：0 C：不确定 D：皆有可能扬出端有电流流入，请问：该电流是::；-■, ■：.B：灌电流i-；l ii:； iii 力 - ________ :...B:负值5 - ■：'■! b门屯路如下所示，则输出信号F= _________________________■；. 4电路和组合逻辑电路在功能上有何区别？1任意吋刻输出状态是否跟输入信号作用前的状态有关仃无输出信号::.勹令’（！分45）1-矿幵关代数（也称为布尔代数）中1 + 1=2.利周反演规则（也称为德•摩根定理），写出逻函数F=Y J- Z+X'' Y的反函数为（无需化简）：F, =3:将逻辑函数G=X -Y+Y -Z+X *Z改写为最小项之和的形式：F=S X.Y.Z（）和最大项之积的形式：F=JI». t. “ ）4.在四变量的卡诺图中，W-X* ^Y*Z的四个相邻项为：5.写出以下电路的输出表达式:Fl= 、F2= 、F3=6.J -K 触发器的特性方程为： D 触发器的特性方程为：若使用D 触发器来设计一个模为十的计数器，请问至少需要几个D 触发器？7.利用卡诺图化简函数的结果是不是唯一的？三.某一逻辑函数 F=2,.I .r.z （ 2, 3,6, 7, 9,-12,13）,回答问题（5 分*2）: 1.画出该函数的卡诺图，并将菡数值填入该卡诺图：......2. 宣接在上面的卡诺图中，将可以合并的1单元圈起来，并写出该函数的最简与或式:四.集成电'路74X139包含两个二线至四线的译码器，其逻辑符号如下图所示，请回答以下问题（3分*5〉:1，.74X139中的两个二线至'四线译码德若要IE 常译码，其使能控制端EN_L 的有效逻辑值应为什么？ ++ . - . 5/2?；' 、‘.• 考研专业澡研发中心F2X O T1 FiEN A BENLL -L -LL-L-L-L74X139刊奶幻妁罚们72736/291ENABCID0IDIID2D3D4D5D6D7考研专业课研发中心所奋输出端的有效电平为高电平还是低电平？JiivoZ间是何种逻辑关系？i：出苏中一个输出端Y3.L的逻辑表达式:也•• •A 74X139组成的电路如图所示，请写出输出端F的表达式:五，集成电路74X151是一个八选一的数椐选择器，其中C、B、A是3位选择变量，DO〜D7是八个数据输入端I £11.是低电平有效的使能控制端，请回答以下问题（共10分）：74X151,0 ---------- ----- 9-1.在实噓屮，若使74X151正常工作，实现其数据选择的功能，使能端EN_L应如何连线？请直接在上图 f涵出（2分），2.请根据上图填写下面的数据选择表（8分）:六.某一同步时序逻辑电路如下图所示（5分*3〉:1.请写出各触发器的激励方程（也称为存储器的输入方程）：- Dl-= •- . • •.，曇“•. L F L•-.考研专业课研发中心《考研专业课高分资料3之期末题谞•^出该电路的次态方程（也称为状态方程）:01 =调的输出方程:;）UT:-i::::组方程填写状态转换表:3.请究成该屯路的状态图，并标注状态转换时的输入输出值（X/OUT）：《考研专业锞髙分资料》之期末题七.7虹163是集成的四位计数器电路，其组成的不足模计数电路如下图所示（10分h74X163->C3X <2 CLR ■o LD -ENP —ENTQAQB QC QD RCO1. •请画出该计 环图（7分乂2.该计数器电路是模几的计数器？（3分）Vcc=+5Vj — 数电路的状态循《考研专业课高分资料》之期末题A.在举重比赛中，有A、B、C三名裁判，其中A为主裁判，当两名或者两名以上裁判（且必须包括A在上举合格后，才可发出合格信号,请按照以下步骤实现丄述要求的逻辑电路（15分）。
第1页（共8页） 第2页（共8页）《数字电路》试卷姓名：__ _______ 班级：__________ 考号：___________ 成绩：____________ 本试卷共 6 页，满分100 分；考试时间：90 分钟；考试方式：闭卷1. 有一数码10010011，作为自然二进制数时，它相当于十进制数（ ），作为8421BCD 码时，它相当于十进制数（ ）。
2.三态门电路的输出有高电平、低电平和（ ）3种状态。
3．TTL 与非门多余的输入端应接（ ）。
4．TTL 集成JK 触发器正常工作时，其d R 和d S 端应接（ ）电平。
5. 已知某函数⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛++=D C AB D C A B F ，该函数的反函数F =（ ）。
6. 如果对键盘上108个符号进行二进制编码，则至少要（ ）位二进制数码。
7. 典型的TTL 与非门电路使用的电路为电源电压为（ ）V ，其输出高电平为（ ）V ，输出低电平为（ ）V ， CMOS 电路的电源电压为（ ） V 。
8．74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A 2A 1A 0=110时，输出 01234567Y Y Y Y Y Y Y Y 应为（）。
9．将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM 。
该ROM 有（ ）根地址线，有（ ）根数据读出线。
10. 两片中规模集成电路10进制计数器串联后，最大计数容量为（ ）位。
11.）；Y 3＝（ ）。
12. 某计数器的输出波形如图1所示，该计数器是（ ）进制计数器。
13．驱动共阳极七段数码管的译码器的输出电平为（ ）有效。
二、单项选择题（本大题共15小题，每小题2分，共30分）（在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
）1. 函数F(A,B,C)=AB+BC+AC 的最小项表达式为( ) 。
《数字电子技术》期末考试试卷（B 卷）学院:_______________班级:_____________姓名:_______________学号:____________一、选择题（每题2分，共20分）： 1．与[375]10相等的数是( B )。
A ．[111011101]2B ． [567]8C ． [11101110]BCD D ．[1F4]16 2、逻辑函数F= =( )。
A.．B B ． A C ．B A ⊕ D ．B A ⊕ 3、以下代码中为恒权码的为( A )。
A ．8421BCD 码 B. 余三循环码 C. 余三码 D. 格雷码4、一个16选1的数据选择器，其地址输入（选择控制输入）端有( C )个。
A ．1 B ．2 C ．4 D ．165、下列电路中，属于组合逻辑电路的是( B )。
A ．触发器 B. 全加器 C ．移位寄存器 D ．计数器6． 一个三输入 TTL 或非门，有两个输入端分别接 A 和B ，另一个输入端经 10kΩ电阻接地，该或非门的输出( a ) 。
A. 为0B.为 1C.为 A 十BD. 为B A + 7、存在一次变化问题的触发器是( c ) A ．基本RS 触发器B ．D 锁存器C ．主从JK 触发器D ．边沿JK 触发器8、为了把杂乱的、宽度不一的矩形脉冲信号，整形成具有固定脉冲宽度的矩形波信号输出，我们应选用( b )电路。
A ．施密特触发器 B. 单稳态触发器 C. 多谐振荡器 D.555定时器 9、要构成容量为 4K ×8的RAM ，需要( d )片容量为 256×4 的RAM 。
A.2 B.4 C.8 D.32)(B A A ⊕⊕《数字电子技术》期末考试试卷（B 卷）10、一个4位的二进制加计数器，由0000状态开始，经过25个时钟脉冲后，此计数器的状态为( b ) A ．1100B ．1000C ．1001D ．1010二、化简题（每题5分，共15分） 1、将F1化简为最简与-或表达式：F1=2、将F2化简为最简与非-与非表达式：F2=3、将F3化简为最简与-或表达式：F3= 三、分析题（共30分）1、分析图1所示电路的逻辑功能。
