《数字电路》期末模拟试题及答案.pdf

数电期末考试题库及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是：A. 与运算B. 或运算C. 非运算D. 异或运算答案：A2. 下列哪个不是TTL逻辑门的类型？A. 与非门B. 或非门C. 与门D. 异或门答案：D3. 一个D触发器的输出Q在时钟脉冲的上升沿时：A. 翻转B. 保持不变C. 变为高电平D. 变为低电平答案：A4. 在数字电路中，一个4位二进制计数器的最大计数是：A. 8B. 16C. 15D. 145. 一个简单的RS触发器具有：A. 一个稳定的输出B. 两个稳定的输出C. 一个不稳定的输出D. 两个不稳定的输出答案：A6. 以下哪个是同步时序电路的特点？A. 存储单元的时钟输入是独立的B. 存储单元的时钟输入是共享的C. 存储单元的时钟输入是异步的D. 存储单元的时钟输入是随机的答案：B7. 在数字电路设计中，使用布尔代数的目的是：A. 简化逻辑表达式B. 增加电路复杂性C. 减少电路的功耗D. 提高电路的可靠性答案：A8. 一个8位移位寄存器可以存储多少位二进制数？A. 4B. 8C. 16D. 32答案：B9. 在数字电路中，一个三态输出门可以处于以下哪种状态？B. 低电平C. 高阻态D. 所有上述状态答案：D10. 一个二进制计数器在计数过程中，如果遇到一个无效的输入，它将：A. 停止计数B. 继续计数C. 重置为零D. 跳转到下一个有效状态答案：A二、多项选择题（每题3分，共15分）1. 下列哪些是数字电路中常用的逻辑门？A. 与门B. 或门C. 非门D. 异或门E. 与非门答案：ABCDE2. 数字电路中的触发器可以用于：A. 存储数据B. 计数C. 产生时钟信号D. 作为逻辑门E. 以上都不是答案：ABC3. 下列哪些是数字电路的优点？A. 高速度B. 高可靠性C. 易于集成D. 低功耗E. 以上都不是答案：ABCD4. 在数字电路中，同步电路与异步电路的区别在于：A. 同步电路的时钟信号是共享的B. 异步电路的时钟信号是独立的C. 同步电路的时钟信号是独立的D. 异步电路的时钟信号是共享的E. 以上都不是答案：AB5. 以下哪些因素会影响数字电路的性能？A. 温度B. 电源电压C. 信号传输延迟D. 噪声E. 以上都不是答案：ABCD三、简答题（每题5分，共20分）1. 简述数字电路与模拟电路的主要区别。

数电期末考试试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是以下哪三种？A. 与、或、非B. 与、异或、同或C. 与、或、异或D. 与、同或、非答案：A2. 下列哪个不是组合逻辑电路的特点？A. 有记忆功能B. 输出只依赖于当前输入C. 结构简单D. 响应速度快答案：A3. 触发器的主要用途是什么？A. 存储信息B. 放大信号C. 转换信号D. 滤波答案：A4. 以下哪个不是数字电路的优点？A. 抗干扰能力强B. 可靠性高C. 集成度高D. 功耗大答案：D5. 一个4位二进制计数器的最大计数范围是多少？A. 8B. 16C. 32D. 64答案：B6. 以下哪个是同步时序逻辑电路的特点？A. 电路中存在多个时钟信号B. 电路中的触发器是异步的C. 电路中的触发器是同步的D. 电路中的触发器是无关紧要的答案：C7. 一个D触发器的输出Q与输入D的关系是？A. Q = DB. Q = ¬ DC. Q = D + ¬ DD. Q = D * ¬ D答案：A8. 以下哪个是数字电路设计中常用的优化方法？A. 增加冗余B. 减少冗余C. 增加噪声D. 减少噪声答案：B9. 布尔代数的基本运算有哪些？A. 与、或、非B. 加、减、乘C. 同或、异或、非D. 乘、除、模答案：A10. 以下哪个是数字电路中常用的存储元件？A. 电容B. 电感C. 电阻D. 二极管答案：A二、简答题（每题10分，共30分）1. 简述数字电路与模拟电路的区别。

答案：数字电路处理的是离散的数字信号，而模拟电路处理的是连续的模拟信号。

数字电路具有更高的抗干扰能力，可靠性高，易于集成，功耗相对较低。

模拟电路则在信号处理方面更为灵活，但容易受到噪声干扰，集成度相对较低。

2. 解释什么是时序逻辑电路，并给出一个例子。

答案：时序逻辑电路是一种具有存储功能的数字电路，其输出不仅取决于当前的输入，还取决于电路的历史状态。

数字电路期末考试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是：A. 与逻辑（AND）B. 或逻辑（OR）C. 非逻辑（NOT）D. 异或逻辑（XOR）答案：C2. 下列哪个不是数字电路的特点？A. 精确度高B. 稳定性好C. 功耗大D. 抗干扰能力强答案：C3. 一个简单的触发器可以存储多少位二进制信息？A. 1位B. 2位C. 3位D. 4位答案：A4. 以下哪个是组合逻辑电路的特点？A. 有记忆功能B. 无记忆功能C. 可以进行算术运算D. 可以进行逻辑运算答案：B5. 在数字电路中，同步计数器与异步计数器的主要区别是：A. 同步计数器速度更快B. 同步计数器结构更复杂C. 同步计数器计数更准确D. 异步计数器计数更准确答案：A6. 一个4位二进制计数器最多能计数到：A. 15B. 16C. 8D. 4答案：B7. 以下哪个是数字电路中常用的存储元件？A. 电阻B. 电容C. 电感D. 晶体管答案：D8. 以下哪个不是数字电路中的逻辑门？A. NANDB. NORC. XORD. TRIAC答案：D9. 一个完整的数字电路设计流程包括以下哪些步骤？A. 需求分析B. 电路设计C. 仿真测试D. 所有选项答案：D10. 以下哪个是数字电路中的时序逻辑电路？A. 门电路B. 触发器C. 运算放大器D. 模数转换器答案：B二、简答题（每题5分，共20分）1. 简述数字电路与模拟电路的区别。

答案：数字电路主要处理离散的数字信号，具有逻辑功能，而模拟电路处理连续的模拟信号，主要用于信号放大、滤波等。

2. 解释什么是触发器，并说明其在数字电路中的作用。

答案：触发器是一种具有记忆功能的逻辑电路，能够存储一位二进制信息。

在数字电路中，触发器用于存储数据，实现计数、定时等功能。

3. 什么是组合逻辑电路？请举例说明。

答案：组合逻辑电路是由逻辑门组成的电路，其输出只依赖于当前的输入状态，不具有记忆功能。

数电期末考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。

A. 与运算B. 或运算C. 非运算D. 异或运算答案：C2. 一个触发器可以存储（）位二进制信息。

A. 1B. 2C. 3D. 4答案：A3. 以下哪个不是组合逻辑电路的特点？（）A. 输出只依赖于当前输入B. 输出与输入之间存在时延C. 没有记忆功能D. 任何时刻输出仅由该时刻的输入决定答案：B4. 一个4位二进制计数器可以计数到（）。

A. 8B. 16C. 15D. 14答案：B5. 一个D触发器的特点是（）。

A. 有两个稳定状态B. 只有一个稳定状态C. 没有稳定状态D. 以上都不是答案：A6. 在数字电路中，以下哪个不是基本的门电路？（）。

A. 与门B. 或门C. 非门D. 异或门答案：D7. 一个3线-8线译码器可以译码（）种不同的输入。

A. 3B. 8C. 6D. 7答案：B8. 一个8位寄存器可以存储（）位二进制数。

A. 8B. 16C. 32D. 64答案：A9. 以下哪个是同步时序电路的特点？（）A. 电路的输出仅依赖于当前的输入B. 电路的输出依赖于当前的输入和电路的历史状态C. 电路的输出不依赖于输入D. 电路的输出仅依赖于电路的历史状态答案：B10. 一个JK触发器可以表示（）种不同的状态。

A. 1B. 2C. 3D. 4答案：B二、填空题（每题2分，共20分）1. 在数字电路中，一个基本的与门电路有_____个输入端和一个输出端。

答案：22. 一个4位二进制计数器的计数范围是从0到_____。

答案：153. 一个D触发器在时钟信号的上升沿到来时，其输出Q将与输入D保持_____。

答案：一致4. 在数字电路中，一个3线-8线译码器的输出是_____进制的。

答案：二5. 一个8位寄存器可以存储的最大十进制数是_____。

答案：2556. 一个JK触发器在J=0，K=0时，其状态将保持_____。

- 1 -一、填空题1. PN 结具有单向导电性。

正向偏置时，多子以扩散运动为主，形成正向电流；反向偏置时，少子漂移运动，形成反向饱电流。

2. 双极型晶体三极管输出特性曲线的三个工作区是放大区、截止区、饱和区。

3. 已知三态与非门输出表达式C AB F ⋅=，则该三态门当控制信号C 为高电平时，输出为高阻态。

4. 十进制数211转换成二进制数是(11010011)2；十六进制数是(D3)16。

5. 将若干片中规模集成电路计数器串联后，总的计数容量为每片计数容量的乘积。

6. 若用触发器组成某十一进制加法计数器，需要四个触发器，有五个无效状态。

7. 同步RS 触发器的特性方程为n 1n Q R S Q +=+；约束方程为RS=0 。

8. 下图所示电路中，Y 1 ＝B A Y 1=2Y 3 ＝AB Y 3=二、选择题1. 下列函数中，是最小项表达式形式的是＿＿＿＿c ＿＿＿＿＿。

A. Y=A+BCB. Y=ABC+ACDC. C B A C B A Y +⋅=D. BC A C B A Y +⋅=2. 要实现n 1n Q Q =+,JK 触发器的J 、K 取值应为＿＿d ＿＿＿。

A ． J=0，K=0 B. J=0，K=1 C. J=1，K=0 D. J=1，K=1 3．数值[375]10与下列哪个数相等＿b ＿＿。

A ． [111011101]2 B. [567]8 C. [11101110]BCD D. [1F5]16 4．属于组合逻辑电路的是＿＿＿＿＿b ＿＿＿＿＿＿A ． 触发器 B. 全加器 C. 移位寄存器 D. 计数器 5．M 进制计数器状态转换的特点是：设定初态后，每来＿c ＿＿个计数脉冲CP ，计数器重新B2BV CC Y1- 2 -回到初态。

A ． M-1 B. M+1 C. M6．为了把杂乱的、宽度不一的矩形脉冲信号，整形成具有固定脉冲宽度的矩形波信号输出，我们应选用＿b ＿＿电路。

数字电子期末考试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系有几种？A. 2种B. 3种C. 4种D. 5种答案：B2. 以下哪个不是基本的逻辑门？A. AND门B. OR门C. NOT门D. XOR门答案：D3. 一个触发器可以存储多少位二进制信息？A. 1位B. 2位C. 3位D. 4位答案：A4. 以下哪个是组合逻辑电路的特点？A. 输出状态与输入状态有关B. 输出状态与输入状态无关C. 输出状态只与当前输入状态有关D. 输出状态只与过去输入状态有关答案：A5. 以下哪个是时序逻辑电路的特点？A. 输出状态与输入状态有关B. 输出状态与输入状态无关C. 输出状态只与当前输入状态有关D. 输出状态与当前输入状态和过去输入状态都有关答案：D二、填空题（每空2分，共20分）6. 数字电路中，最基本的信号类型是______和______。

答案：数字信号；模拟信号7. 一个完整的数字系统通常由______和______两部分组成。

答案：硬件；软件8. 在数字电路中，常用的计数器类型有二进制计数器、______计数器等。

答案：十进制9. 一个8位的寄存器可以存储______个二进制位。

答案：810. 在数字电路中，信号的频率越高，其传输的______也越高。

答案：数据量三、简答题（每题10分，共30分）11. 简述数字电路与模拟电路的主要区别。

答案：数字电路处理的是离散的数字信号，而模拟电路处理的是连续的模拟信号。

数字电路具有更高的抗干扰能力，且易于实现大规模集成。

模拟电路则在信号处理的精度和连续性上有优势。

12. 解释什么是触发器，并简述其在数字电路中的作用。

答案：触发器是一种具有记忆功能的电路元件，可以存储一位二进制信息。

在数字电路中，触发器常用于存储中间结果，实现寄存器、计数器等功能。

13. 描述数字电路中同步计数器和异步计数器的区别。

答案：同步计数器的时钟信号同时控制所有触发器的时钟输入，而异步计数器的触发器时钟输入是独立控制的。

模拟数字电路试题及答案一、选择题1. 在数字电路中，最基本的逻辑关系有哪几种？A. 与、或、非B. 与、或、异或C. 与、或、同或D. 与、或、非、异或答案：A2. 下列哪个不是数字电路的特点？A. 逻辑功能B. 可编程性C. 模拟信号处理D. 逻辑门电路答案：C二、填空题1. 一个基本的数字逻辑门至少需要_____个输入端。

答案：22. 在模拟数字转换过程中，模拟信号被转换为_____。

答案：数字信号三、简答题1. 请简述数字电路与模拟电路的区别。

答案：数字电路主要处理数字信号，使用二进制逻辑，具有离散的电压水平，而模拟电路处理模拟信号，信号是连续变化的，电压水平在一定范围内连续变化。

2. 什么是逻辑门，它在数字电路中的作用是什么？答案：逻辑门是一种电子电路，它根据输入信号的逻辑关系产生一个输出信号。

在数字电路中，逻辑门用于实现基本的逻辑运算，如与、或、非等，是构成更复杂数字电路的基础。

四、计算题1. 给定一个数字电路，其输入为A和B，逻辑关系为A AND B，求当A=1，B=0时的输出。

答案：输出为02. 若有一个数字电路，其输入为A、B和C，逻辑关系为A OR (B ANDC)，请计算当A=0，B=1，C=0时的输出。

答案：输出为0五、论述题1. 论述数字电路设计中的主要考虑因素。

答案：在数字电路设计中，主要考虑的因素包括逻辑功能的正确性、电路的稳定性、功耗、速度、成本、可扩展性以及电磁兼容性等。

设计者需要根据应用场景和需求，权衡这些因素，以达到最优的设计效果。

2. 描述数字电路中的时钟信号及其作用。

答案：时钟信号在数字电路中起到同步作用，它为电路中的各个部分提供统一的时序基准。

时钟信号确保了数据在电路中的传输和处理能够按照预定的时序进行，从而保证电路的逻辑功能正确执行。

- 1 -一、填空题1. PN 结具有单向导电性。

正向偏置时，多子以扩散运动为主，形成正向电流；反向偏置时，少子漂移运动，形成反向饱电流。

2. 双极型晶体三极管输出特性曲线的三个工作区是放大区、截止区、饱和区。

3. 已知三态与非门输出表达式C AB F ⋅=，则该三态门当控制信号C 为高电平时，输出为高阻态。

4. 十进制数211转换成二进制数是(11010011)2；十六进制数是(D3)16。

5. 将若干片中规模集成电路计数器串联后，总的计数容量为每片计数容量的乘积。

6. 若用触发器组成某十一进制加法计数器，需要四个触发器，有五个无效状态。

7. 同步RS 触发器的特性方程为n 1n Q R S Q +=+；约束方程为RS=0 。

8. 下图所示电路中，Y 1 ＝B A Y 1=2Y 3 ＝AB Y 3=二、选择题1. 下列函数中，是最小项表达式形式的是＿＿＿＿c ＿＿＿＿＿。

A. Y=A+BCB. Y=ABC+ACDC. C B A C B A Y +⋅=D. BC A C B A Y +⋅=2. 要实现n 1n Q Q =+,JK 触发器的J 、K 取值应为＿＿d ＿＿＿。

A ． J=0，K=0 B. J=0，K=1 C. J=1，K=0 D. J=1，K=1 3．数值[375]10与下列哪个数相等＿b ＿＿。

A ． [111011101]2 B. [567]8 C. [11101110]BCD D. [1F5]16 4．属于组合逻辑电路的是＿＿＿＿＿b ＿＿＿＿＿＿A ． 触发器 B. 全加器 C. 移位寄存器 D. 计数器 5．M 进制计数器状态转换的特点是：设定初态后，每来＿c ＿＿个计数脉冲CP ，计数器重新B2BV CC Y1- 2 -回到初态。

A ． M-1 B. M+1 C. M6．为了把杂乱的、宽度不一的矩形脉冲信号，整形成具有固定脉冲宽度的矩形波信号输出，我们应选用＿b ＿＿电路。

数字电路期末复习题及答案一、填空题1、数字信号的特点是在时间上和幅值上都是断续变化的，其高电平和低电平常用1 和0 来表示。

2、分析数字电路的主要工具是逻辑代数，数字电路又称作逻辑电路。

3、逻辑代数又称为布尔代数。

最基本的逻辑关系有与、或、非三种。

常用的几种导出的逻辑运算为与非或非与或非同或异或。

4、逻辑函数的常用表示方法有逻辑表达式真值表逻辑图。

5、逻辑函数F=A B C D+A+B+C+D= 1 。

6、逻辑函数F=ABA+++= 0 。

BABBA7、O C门称为集电极开路门，多个O C门输出端并联到一起可实现线与功能。

8、T T L与非门电压传输特性曲线分为饱和区、转折区、线性区、截止区。

9、触发器有2个稳态，存储8位二进制信息要8个触发器。

10、一个基本R S触发器在正常工作时，它的约束条件是R+S=1，则它不允许输入S=0且R=0的信号。

11、一个基本R S触发器在正常工作时，不允许输入R=S=1的信号，因此它的约束条件是R S=0。

12、在一个C P脉冲作用下，引起触发器两次或多次翻转的现象称为触发器的空翻，触发方式为主从式或边沿式的触发器不会出现这种现象。

13、施密特触发器具有回差现象，又称电压滞后特性；单稳触发器最重要的参数为脉宽。

14、半导体数码显示器的内部接法有两种形式：共阴接法和共阳接法。

15、对于共阳接法的发光二极管数码显示器，应采用低电平驱动的七段显示译码器。

16、寄存器按照功能不同可分为两类：移位寄存器和数码寄存器。

17、时序逻辑电路按照其触发器是否有统一的时钟控制分为同步时序电路和异步时序电路。

二、选择题1、一位十六进制数可以用 C 位二进制数来表示。

A.１B.２C.４D. 162、十进制数25用8421BCD码表示为 B 。

A.10 101B.0010 0101C.100101D.101013、以下表达式中符合逻辑运算法则的是D。

A.C·C=C2B.1+1=10C.0<1D.A+1=14、当逻辑函数有n 个变量时，共有 D 个变量取值组合？ A. n B. 2n C. n 2 D. 2n5、在何种输入情况下，“与非”运算的结果是逻辑0。

《数字电路》试卷一、填空题（每空1分，共20分）1. 有一数码10010011，作为自然二进制数时，它相当于十进制数（ ），作为8421BCD 码时，它相当于十进制数（ ）。

2.三态门电路的输出有高电平、低电平和（ ）3种状态。

3．TTL与非门多余的输入端应接（ ）。

4．TTL 集成JK 触发器正常工作时，其d R 和d S 端应接（ ）电平。

5. 已知某函数⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛++=D C AB D C A B F ，该函数的反函数F =（ ）。

6. 如果对键盘上108个符号进行二进制编码，则至少要（ ）位二进制数码。

7. 典型的TTL 与非门电路使用的电路为电源电压为（ ）V ，其输出高电平为（ ）V ，输出低电平为（ ）V ， CMOS 电路的电源电压为（ ） V 。

8．74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A 2A 1A 0=110时，输出 01234567Y Y Y Y Y Y Y Y 应为（ ）。

9．将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM 。

该ROM 有（ ）根地址线，有（ ）根数据读出线。

10. 两片中规模集成电路10进制计数器串联后，最大计数容量为（ ）位。

11.）；Y 3 ＝（ ）。

12. 某计数器的输出波形如图1所示，该计数器是（ ）进制计数器。

13．驱动共阳极七段数码管的译码器的输出电平为（ ）有效。

二、单项选择题（本大题共15小题，每小题2分，共30分）（在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

）1. 函数F(A,B,C)=AB+BC+AC 的最小项表达式为( ) 。

A ．F(A,B,C)=∑m （0，2，4） B. (A,B,C)=∑m （3，5，6，7） C ．F(A,B,C)=∑m （0，2，3，4） D. F(A,B,C)=∑m （2，4，6，7）2．8线—3线优先编码器的输入为I 0—I 7 ，当优先级别最高的I 7有效时，其输出012Y Y Y ••的值是（ ）。

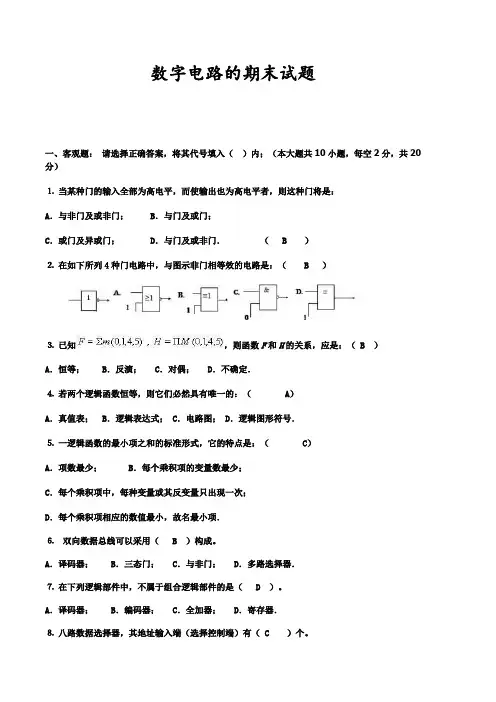

数字电路的期末试题一、客观题：请选择正确答案，将其代号填入（）内；（本大题共10小题，每空2分，共20分）⒈当某种门的输入全部为高电平，而使输出也为高电平者，则这种门将是：A．与非门及或非门； B．与门及或门；C．或门及异或门； D．与门及或非门．（ B ）⒉在如下所列4种门电路中，与图示非门相等效的电路是：（ B ）⒊已知，则函数F和H的关系，应是：（ B ）A．恒等； B．反演； C．对偶； D．不确定．⒋若两个逻辑函数恒等，则它们必然具有唯一的：（A）A．真值表； B．逻辑表达式； C．电路图； D．逻辑图形符号．⒌一逻辑函数的最小项之和的标准形式，它的特点是：（C）A．项数最少； B．每个乘积项的变量数最少；C．每个乘积项中，每种变量或其反变量只出现一次；D．每个乘积项相应的数值最小，故名最小项．⒍双向数据总线可以采用（ B ）构成。

A．译码器； B．三态门； C．与非门； D．多路选择器．⒎在下列逻辑部件中，不属于组合逻辑部件的是（ D ）。

A．译码器； B．编码器； C．全加器； D．寄存器．⒏八路数据选择器，其地址输入端（选择控制端）有（ C ）个。

A．8个 B．2个 C．3个 D．4个⒐为将D触发器转换为T触发器，如图所示电路的虚线框内应是（ D ）。

A．或非门 B．与非门 C．异或门 D．同或门⒑为产生周期性矩形波，应当选用（ C ）。

A．施密特触发器 B．单稳态触发器C．多谐振荡器 D．译码器二、化简下列逻辑函数（每小题5分，共10分）⒈用公式法化简逻辑函数：⒉用卡诺图法化简逻辑函数：Y(A,B,C,D)=∑m(2 ,3,7,8,11,14) 给定约束条件为m0+m5+ m10+m15=0三、非客观题(本题两小题，共20分)⒈如图所示为三输入变量的或门和与门的逻辑图。

根据两种不同的输入波形(见图b)，画出Y1、Y2的波形。

（本题共8分,每个Y1、Y2各 2分）解2．某一组合逻辑电路如图所示，试分析其逻辑功能。

（完整版）数字电路期末复习题及答案数字电路期末复习题及答案⼀、填空题1、数字信号的特点是在时间上和幅值上都是断续变化的，其⾼电平和低电平常⽤1 和0 来表⽰。

2、分析数字电路的主要⼯具是逻辑代数，数字电路⼜称作逻辑电路。

3、逻辑代数⼜称为布尔代数。

最基本的逻辑关系有与、或、⾮三种。

常⽤的⼏种导出的逻辑运算为与⾮或⾮与或⾮同或异或。

4、逻辑函数的常⽤表⽰⽅法有逻辑表达式真值表逻辑图。

5、逻辑函数F=A B C D+A+B+C+D= 1 。

6、逻辑函数F=ABA+++= 0 。

BABBA7、O C门称为集电极开路门，多个O C门输出端并联到⼀起可实现线与功能。

8、T T L与⾮门电压传输特性曲线分为饱和区、转折区、线性区、截⽌区。

9、触发器有2个稳态，存储8位⼆进制信息要8个触发器。

10、⼀个基本R S触发器在正常⼯作时，它的约束条件是R+S=1，则它不允许输⼊S=0且R=0的信号。

11、⼀个基本R S触发器在正常⼯作时，不允许输⼊R=S=1的信号，因此它的约束条件是R S=0。

12、在⼀个C P脉冲作⽤下，引起触发器两次或多次翻转的现象称为触发器的空翻，触发⽅式为主从式或边沿式的触发器不会出现这种现象。

13、施密特触发器具有回差现象，⼜称电压滞后特性；单稳触发器最重要的参数为脉宽。

14、半导体数码显⽰器的内部接法有两种形式：共阴接法和共阳接法。

15、对于共阳接法的发光⼆极管数码显⽰器，应采⽤低电平驱动的七段显⽰译码器。

16、寄存器按照功能不同可分为两类：移位寄存器和数码寄存器。

17、时序逻辑电路按照其触发器是否有统⼀的时钟控制分为同步时序电路和异步时序电路。

⼆、选择题1、⼀位⼗六进制数可以⽤ C 位⼆进制数来表⽰。

B.２C.４D. 162、⼗进制数25⽤8421BCD码表⽰为 B 。

A.10 101B.0010 0101C.100101D.101013、以下表达式中符合逻辑运算法则的是D。

A.C·C=C2B.1+1=10C.0<1D.A+1=14、当逻辑函数有n 个变量时，共有 D 个变量取值组合？ A. n B. 2n C. n 2 D. 2n5、在何种输⼊情况下，“与⾮”运算的结果是逻辑0。

数电期末考试题及答案一、选择题（每题2分，共20分）1. 以下哪个不是数字电路的特点？A. 精度高B. 抗干扰能力强C. 体积大D. 可靠性高答案：C2. 数字信号的特点是什么？A. 连续变化B. 离散变化C. 模拟变化D. 随机变化答案：B3. 逻辑门电路中最基本的逻辑关系是？A. ANDB. ORC. NOTD. XOR答案：C4. 下列哪个不是组合逻辑电路的特点？A. 输出只依赖于当前输入B. 输出与输入之间存在时延C. 没有记忆功能D. 可以进行复杂的逻辑运算答案：B5. 触发器的主要功能是什么？A. 放大信号B. 存储信息C. 转换信号D. 滤波答案：B6. 以下哪个不是数字电路设计中的优化目标？A. 减小功耗B. 提高速度C. 增加成本D. 减少面积答案：C7. 在数字电路中，同步信号的主要作用是什么？A. 同步时钟B. 同步数据C. 同步电源D. 同步信号源答案：A8. 以下哪个是数字电路中的时序逻辑电路？A. 门电路B. 触发器C. 计数器D. 译码器答案：C9. 以下哪个不是数字电路中的编码方式？A. 二进制编码B. 格雷码编码C. 十进制编码D. BCD编码答案：C10. 以下哪个是数字电路中的存储元件？A. 电阻B. 电容C. 电感D. 逻辑门答案：B二、填空题（每空2分，共20分）1. 数字电路中最基本的逻辑运算包括________、________和________。

答案：与、或、非2. 一个完整的数字系统通常包括________、________、________和输入/输出设备。

答案：算术逻辑单元、控制单元、存储器3. 在数字电路中，________是用来表示信号状态的最小单位。

答案：位（bit）4. 一个二进制数的位数越多，其表示的数值范围________。

答案：越大5. 触发器的输出状态取决于________和________。

答案：当前输入、前一状态6. 同步计数器与异步计数器的主要区别在于________是否受时钟信号的控制。

【精品】数字电路期末试题及答案6 数字电路期末试题及答案6一、选择题1.在数字电路中，下列哪个元件可以用来存储数据？A. 门电路B. 寄存器C. 译码器D. 多路复用器答案：B. 寄存器2.下列哪个逻辑门电路可以实现与非门？A. 与门B. 或门C. 非门D. 异或门答案：C. 非门3.以下哪个选项是正确的？A. 1个字节等于8个位B. 1个字节等于16个位C. 1个字节等于32个位D. 1个字节等于64个位答案：A. 1个字节等于8个位4.在数字电路中，下列哪个元件可以将二进制数据转换为十进制数据？A. 译码器B. 多路复用器C. 寄存器D. 编码器答案：A. 译码器5.在数字电路中，下列哪个元件可以实现多个输入信号的选择？A. 与门B. 或门C. 译码器D. 多路复用器答案：D. 多路复用器二、填空题1.将二进制数1101转换为十进制数________。

答案：132.将十进制数5转换为二进制数________。

答案：1013.在逻辑电路中，当输入信号为0时，与门的输出为________。

答案：04.在逻辑电路中，当输入信号为1时，或门的输出为________。

答案：15.在数字电路中，将两个4位二进制数相加，最多可以得到________位的结果。

答案：5三、简答题1.请解释数字电路中的门电路是如何工作的。

答：门电路是数字电路的基本构建单元，通过接收输入信号并根据特定的逻辑运算规则产生输出信号。

常见的门电路包括与门、或门、非门和异或门等。

与门只有当所有输入信号都为1时，输出信号才为1；或门只有当任意输入信号为1时，输出信号才为1；非门将输入信号取反作为输出信号；异或门只有当输入信号中有且仅有一个为1时，输出信号才为1。

门电路的工作原理是通过逻辑运算实现对输入信号的处理和转换，从而产生所需的输出信号。

2.请解释数字电路中的寄存器的作用和工作原理。

答：寄存器是数字电路中用于存储数据的元件，可以用来暂时存储和保持输入信号的数值。

数电期末试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑答案：A2. 下列哪个不是组合逻辑电路的特点？A. 输出只依赖于当前的输入B. 输出具有记忆功能C. 没有反馈回路D. 可以并行处理数据答案：B3. 触发器的主要用途是：B. 存储一位二进制信息A. 进行算术运算C. 执行逻辑判断D. 转换模拟信号答案：B4. 以下哪个不是数字电路的优点？A. 抗干扰能力强B. 集成度高C. 功耗低D. 可实现复杂的功能答案：D5. 下列哪个是同步时序逻辑电路的特点？A. 所有触发器的时钟信号相同B. 所有触发器的时钟信号不同C. 没有统一的时钟信号D. 触发器之间存在反馈回路答案：A二、填空题（每空2分，共20分）1. 一个完整的数字系统包括________和________。

答案：组合逻辑部分；时序逻辑部分2. 布尔代数的基本运算有________、________和________。

答案：与；或；非3. 一个D触发器具有________个稳定状态。

答案：24. 一个4位二进制计数器可以计数到________。

答案：155. 一个8位的寄存器可以存储________位二进制数。

答案：8三、简答题（每题10分，共30分）1. 简述什么是同步时序逻辑电路，并给出其与异步时序逻辑电路的区别。

答案：同步时序逻辑电路是指电路中所有触发器的时钟信号都是同步的，即所有触发器在相同的时钟脉冲下更新状态。

与异步时序逻辑电路相比，同步时序逻辑电路具有更少的时钟偏斜，设计更简单，但可能存在竞争冒险问题。

2. 解释什么是冒险和竞争冒险，并说明它们的区别。

答案：冒险是指在逻辑电路中，由于电路的延迟，输出在稳定状态之间短暂地出现不确定状态的现象。

竞争冒险是指由于电路中存在多条路径到达某个逻辑门，不同路径的延迟时间不同，导致输出在稳定状态之间出现不确定状态的现象。

《数字电路基础》期末考试试卷附答案一、选择题（3分×10＝30分）1．数字信号的特点是（ ）A ．在时间上和幅值上都是连续的B ．在时间上是离散的，在幅值上是连续的C ．在时间上是连续的，在幅值上是离散的D ．在时间上和幅值上都是不连续的2．将十六进制数(FD)16转换为二进制数的结果是（ ）A ．(11011111)2B ．(11111101)2C ．(11111011)2D ．(11111100)23．-0101的原码、反码和补码分别为( )A ．10101，11010，11011B ．00101，11010，11011C ．10101，11010，11010D ．00101，01010，110114．逻辑函数式C AB AB )('+化简后的最简与或表达式为（ ）A ．BC A +B ．AC ．C AB +')(D ．C AB +5．逻辑函数)()(''+'+=E D C B A F 的反函数为 ( )A ． ))(('+''+E D CB A B ． ))(('''+E DC B AC ． ))((''+'+'ED C B A D ． ))(('''+'E D C B A6．为实现将JK 触发器转换为D 触发器，应使（ ）。

A ． D K D J '==,B ． D K D J ='=,C ．D K J == D ．D K J '==7．一个4位移位寄存器原来的状态为0000，如果串行输入始终为1，则经过4个移位脉冲后寄存器的内容为（ ）。

A ． 0001B ． 0111C ． 1110D ． 11118．石英晶体振荡器的主要优点是( )A ．电路简单B ．频率稳定度高C ．振荡频率高D ．振荡频率低9．可以用来自动产生矩形波信号的是( )A. 施密特触发器B. T 触发器C. 单稳态触发器D. 多谐振荡器10．与非门．．．构成的SR 锁存器，使输出为“0”态的D S '、D R '端输入为：( ) A ．0='='D DR S B ．0='D S ，1='D R C ．1='D S ，0='D R D ．1='='D D R S二、填空题（2分×15＝30分）1、 JK 触发器的特性方程为 。

数字集成电路一、 填空题1. “全1出0，有0出1”描述的逻辑关系是 与非逻辑 。

2. 101ABC =时，函数C B AB Y +=之值为Y = 1 。

3. 、 逻辑表达式、 逻辑图 、 波形图 、卡诺图五种。

4. A B +AB A AB += A +B ，AB AB += A 。

5. 常用的集成组合逻辑电路有 编码器 、 译码器 、 数据选择器 等。

6. 编码器的功能是将输入信号转化为 二进制代码输出 。

7. 对于时序逻辑电路来说，某一时刻电路的输出不仅取决于当时的 输入状态 ，而且还取决于电路 原来的状态 。

所以时序电路具有 记忆 性。

8. 计数器的主要用途是对脉冲进行 计数 ，也可以用作 分频 和 定时 等。

9. 用n 个触发器构成的二进制计数器计数容量最多可为 2n -1 。

10. 寄存器可分成 数码 寄存器和 移位 寄存器。

11. 寄存器主要用来暂时存放 数码或信息 ，是一种常用的时序逻辑部件。

12. 一个触发器可以构成 1 位二进制计数器，它有 2 种工作状态，若需要表示n 位二进制数，则需要 n 个触发器。

13. 在计数器中，当计数脉冲输入时，所有触发器同时翻转，即各触发器状态的改变是同时进行的，这种计数器称为 同步计数器 。

14. 施密特触发器具有 回差 现象，又称 滞回 特性。

15. 单稳态触发器最重要的参数为 脉冲宽度 ；多谐振荡器最重要参数为振荡周期 。

16. 常见的脉冲产生电路有 多谐振荡器 ，常见的脉冲整形电路有 单稳态触发器 、 施密特触发器 。

17. 施密特触发器有 两 个稳态，单稳态触发器有 一 个稳态，多谐振荡器有零 个稳态。

18. 单稳态触发器输出脉冲宽度由 定时元件参数 决定；而施密特触发器输出脉冲宽度由 输入信号 决定。

19. 施密特触发器的主要用途有波形变换、整形、脉冲幅度鉴别、构成多谐振荡器 等。

二、 选择题1. Y ABC AC BC =++，当1A C ==时， D 。

数字电子电路模拟试题-3一、填空题（共30分1. 逻辑变量的异或表达式为：_____________________=⊕B A 。

B A B A +2. 二进制数A=1011010；B=10111，则A -B=＿＿(1000011)2＿＿＿＿＿。

3. 组合电路没有＿＿＿＿＿＿功能，因此，它是由＿＿＿＿＿＿组成。

4. 同步RS 触发器的特性方程为：Q n+1=＿＿＿＿＿＿,其约束方程为：＿＿＿＿＿＿。

5. 将BCD 码翻译成十个对应输出信号的电路称为＿＿＿＿＿＿＿＿，它有＿＿＿个输入端，＿＿＿＿输出端。

6. 下图所示电路中，Y 1Y 3 ＝＿＿＿＿＿＿。

二、选择题(共 20分)1. 四个触发器组成的环行计数器最多有＿＿＿＿个有效状态。

A.4 B. 6 C. 8 D. 162. 逻辑函数C A F +=，其对偶函数F *为＿＿＿＿＿＿＿。

A ．()()B ++ B. ()()D C B A ++ C. ()()D C B A ++A1A B33. 用8421码表示的十进制数65，可以写成＿＿＿＿＿＿。

A ．65 B. [1000001]BCD C. [01100101]BCD D. [1000001]2 4. 用卡诺图化简逻辑函数时，若每个方格群尽可能选大，则在化简后的最简表达式中 。

A ．与项的个数少B . 每个与项中含有的变量个数少C . 化简结果具有唯一性 5. 已知某电路的真值表如下，该电路的逻辑表达式为 。

A ．C Y =B . ABC Y = C ． C AB Y +=D ．C C B Y +=三、 化简下列逻辑函数，写出最简与或表达式：（共20分）1． 证明等式:AB B A B A B A +⋅=+2． Y 2＝Σm （0，1，2，3，4，5，8，10，11，12） 3． Y 3＝ABC C AB C B A C B A +++⋅ 四、 分析设计题 (共 30分)1．双四选一数据选择器如图所示，其功能表达式如下。

《数字电子技术》模拟题一一、单项选择题 （2×10 分）1． 下列等式成立的是（）A 、 A ⊕1=AB、 A ⊙0=A C、A+AB=AD 、 A+AB=B2． 函数 F=(A+B+C+D)(A+B+C+D)(A+C+D)的标准与或表达式是（ ）A 、F=∑ m(1,3,4,7,12)B 、 F=∑m(0,4,7,12)C 、F=∑ m(0,4,7,5,6,8,9,10,12,13,14,15)D 、F=∑m(1,2,3,5,6,8,9,10,11,13,14,15)3．属于时序逻辑电路的是（）。

A 、寄存器B 、ROMC 、加法器D 、编码器4．同步时序电路和异步时序电路比较，其差异在于后者（）A 、没有触发器B 、没有统一的时钟脉冲控制C 、没有稳定状态D 、输出只与内部状态有关，与输入无关5．将容量为 256× 4 的 RAM 扩展成 1K × 8 的 RAM ，需（ ）片 256× 4 的 RAM 。

A 、 16B 、 2C 、 4D 、 86．在下图所示电路中，能完成Q n 1逻辑功能的电路有（）。

A 、B 、C 、D 、7．函数 F= A C+AB+B C，无冒险的组合为（ ）。

A 、 B=C=1B 、 A=0 ， B=0C 、 A=1 ，C=0D 、 B=C=O 8．存储器 RAM 在运行时具有（A 、读功能B 、写功能 A=11A=0A=0A=1）。

C 、读 /写功能D 、 无读 /写功能9 ．触发器的状态转换图如下，则它是：（ ）A 、T 触发器B 、RS 触发器C 、 JK 触发器D 、D 触发器10．将三角波变换为矩形波，需选用（ ）A 、多谐振荡器B 、施密特触发器C 、双稳态触发器D 、单稳态触发器二、判断题 （ 1×10 分）（ ） 1、在二进制与十六进制的转换中，有下列关系：（ 1001110111110001 ） B =（ 9DF1 ） H（ ） 2、 8421 码和 8421BCD 码都是四位二进制代码。
