防火阀的安装方法防火阀是一种用于防止火灾蔓延的装置，它能够在火灾发生时自动关闭，切断火势蔓延的通道，起到保护人员生命和财产安全的作用。

正确的安装是保证防火阀正常运行的关键，下面将介绍防火阀的安装方法。

一、确定安装位置防火阀的安装位置应根据建筑物的结构和防火分区的要求来确定。

一般来说，防火阀应安装在防火墙、防火门或防火隔墙上，并且应保证其能够实现火灾发生时立即关闭的效果。

二、准备安装材料和工具安装防火阀需要准备的材料有：防火阀、膨胀螺栓、密封胶、密封垫片等；需要使用的工具有：电钻、扳手、螺丝刀等。

三、安装防火阀1.首先，根据防火阀的尺寸和安装位置，在墙面或门上打孔。

孔的直径应与防火阀的连接口直径相匹配，且孔的深度应适合膨胀螺栓的长度。

2.然后，将防火阀的连接口插入孔中，确保连接口与孔口紧密贴合。

3.接下来，使用膨胀螺栓将防火阀固定在墙面或门上。

膨胀螺栓的数量和位置应根据防火阀的尺寸和重量来确定，以保证防火阀的稳固性。

4.在固定防火阀时，要注意螺栓的紧固力度，以免过紧或过松造成防火阀的损坏或漏气。

5.最后，使用密封胶和密封垫片将防火阀与墙面或门进行密封，以防止火灾时的火焰和烟气通过防火阀的缝隙渗透。

四、调试防火阀安装完成后，应进行防火阀的调试工作。

首先，检查防火阀的开启和关闭是否灵活，确保阀门能够在火灾发生时迅速关闭。

其次，通过压力测试，检测防火阀的密封性能是否良好，以确保防火阀能够有效切断火势蔓延的通道。

最后，对防火阀进行标识，明确其位置和使用方法，以便在火灾发生时能够及时使用。

总结：防火阀的安装是保证其正常运行的重要环节，正确的安装能够最大程度地提高防火阀的效果。

在安装防火阀时，要根据建筑物的结构和防火分区的要求确定安装位置，选择合适的材料和工具进行安装，注意防火阀的固定和密封，同时进行调试和标识工作。

只有在正确安装的基础上，防火阀才能发挥其应有的作用，确保人员生命和财产安全。

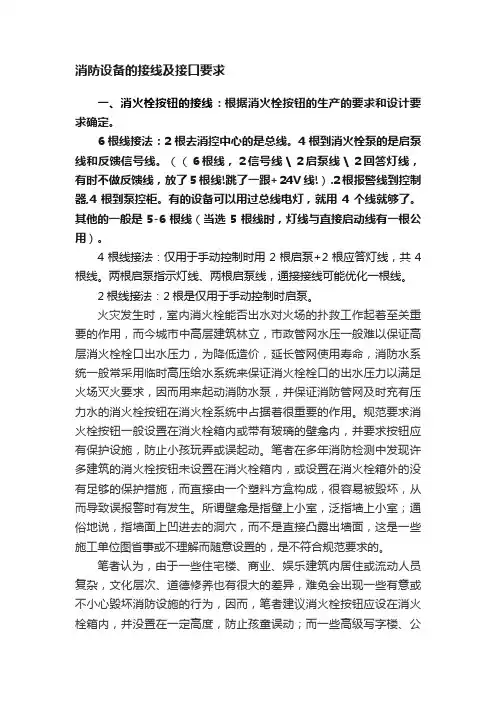

消防设备的接线及接口要求一、消火栓按钮的接线：根据消火栓按钮的生产的要求和设计要求确定。

6根线接法：2根去消控中心的是总线。

4根到消火栓泵的是启泵线和反馈信号线。

（（６根线，２信号线＼２启泵线＼２回答灯线，有时不做反馈线，放了5根线!跳了一跟+24V线!）.2根报警线到控制器,4根到泵控柜。

有的设备可以用过总线电灯，就用4个线就够了。

其他的一般是5-6根线（当选5根线时，灯线与直接启动线有一根公用）。

4根线接法：仅用于手动控制时用2根启泵+2根应答灯线，共4根线。

两根启泵指示灯线、两根启泵线，通接接线可能优化一根线。

2根线接法：2根是仅用于手动控制时启泵。

火灾发生时，室内消火栓能否出水对火场的扑救工作起着至关重要的作用，而今城市中高层建筑林立，市政管网水压一般难以保证高层消火栓栓口出水压力，为降低造价，延长管网使用寿命，消防水系统一般常采用临时高压给水系统来保证消火栓栓口的出水压力以满足火场灭火要求，因而用来起动消防水泵，并保证消防管网及时充有压力水的消火栓按钮在消火栓系统中占据着很重要的作用。

规范要求消火栓按钮一般设置在消火栓箱内或带有玻璃的壁龛内，并要求按钮应有保护设施，防止小孩玩弄或误起动。

笔者在多年消防检测中发现许多建筑的消火栓按钮未设置在消火栓箱内，或设置在消火栓箱外的没有足够的保护措施，而直接由一个塑料方盒构成，很容易被毁坏，从而导致误报警时有发生。

所谓壁龛是指壁上小室，泛指墙上小室；通俗地说，指墙面上凹进去的洞穴，而不是直接凸露出墙面，这是一些施工单位图省事或不理解而随意设置的，是不符合规范要求的。

笔者认为，由于一些住宅楼、商业、娱乐建筑内居住或流动人员复杂，文化层次、道德修养也有很大的差异，难免会出现一些有意或不小心毁坏消防设施的行为，因而，笔者建议消火栓按钮应设在消火栓箱内，并没置在一定高度，防止孩童误动；而一些高级写字楼、公寓则可将消火栓按钮设置在箱外，有一定的保护措施，并用红色醒目标志标明其作用和使用方法，便于人员在火灾状态下使用。

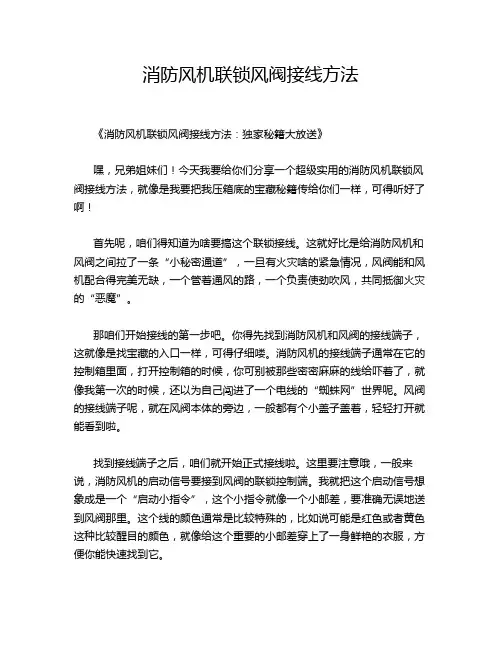

消防风机联锁风阀接线方法《消防风机联锁风阀接线方法：独家秘籍大放送》嘿，兄弟姐妹们！今天我要给你们分享一个超级实用的消防风机联锁风阀接线方法，就像是我要把我压箱底的宝藏秘籍传给你们一样，可得听好了啊！首先呢，咱们得知道为啥要搞这个联锁接线。

这就好比是给消防风机和风阀之间拉了一条“小秘密通道”，一旦有火灾啥的紧急情况，风阀能和风机配合得完美无缺，一个管着通风的路，一个负责使劲吹风，共同抵御火灾的“恶魔”。

那咱们开始接线的第一步吧。

你得先找到消防风机和风阀的接线端子，这就像是找宝藏的入口一样，可得仔细喽。

消防风机的接线端子通常在它的控制箱里面，打开控制箱的时候，你可别被那些密密麻麻的线给吓着了，就像我第一次的时候，还以为自己闯进了一个电线的“蜘蛛网”世界呢。

风阀的接线端子呢，就在风阀本体的旁边，一般都有个小盖子盖着，轻轻打开就能看到啦。

找到接线端子之后，咱们就开始正式接线啦。

这里要注意哦，一般来说，消防风机的启动信号要接到风阀的联锁控制端。

我就把这个启动信号想象成是一个“启动小指令”，这个小指令就像一个小邮差，要准确无误地送到风阀那里。

这个线的颜色通常是比较特殊的，比如说可能是红色或者黄色这种比较醒目的颜色，就像给这个重要的小邮差穿上了一身鲜艳的衣服，方便你能快速找到它。

接好这个启动信号之后呢，咱们还得把风阀的状态反馈线接到消防风机的控制箱里。

这根反馈线就像是风阀给风机的一个“小报告”，告诉风机自己现在是开着还是关着的状态呢。

这个线可不能接错地方，要是接错了，那就好比是风阀对着风机说了一堆外星语，风机根本就听不懂啊。

在接线的时候，还有个超级重要的小细节，那就是要确保接线牢固。

我曾经就见过一个乌龙事件，有人接线的时候没接紧，结果在测试的时候，那线就像个调皮的小泥鳅一样，松松垮垮的，导致整个联锁系统都不好使了。

你可以用那种小螺丝刀把螺丝拧紧一点，就像给这个接线的地方上了一把小锁，牢牢地把线锁住，不让它乱跑。

排烟防火阀
排烟防火阀是安装在有排烟、防火要求的高层建筑、地下建筑排烟系统管道上，在一定时间内能满足耐火稳定性和耐火完整性要求，起隔烟阻火作用的阀门。

其组成和形状与防火调节阀相似，一般设置在排烟系统的风管上，平时关闭，具有手动、自动功能。

发生火灾时，火灾探测器发出火警信号，通过控制器给阀上的电磁铁通电，使阀门迅速找开或人工手动开启进行排烟。

当温度达到280℃时，阀门自动关闭或人工复位。

阀门可与其他设备联动，动作后可输出电信号。

（一）排烟防火阀的设置部位
排烟防火阀的设置应遵守以下规定：
（1）在排烟系统的排烟支管上应设排烟防火阀。

（2）排烟管道进入排烟机机房处应设排烟防火阀，并与排烟机连接。

（3）在必须穿过防火墙的排烟管道上应设排烟防火阀，并与排烟机连锁。

排烟防火阀有近控和远控两种操作装置，近控装置与防烟防火阀装置相同，远控操作装置及接线如图所示：。

防火阀的正确安装方法
防火阀的正确安装方法如下：
1. 在安装防火阀之前，应先确定阀门的位置，根据设计图纸和规范要求，确定阀门所处的位置和高度。

2. 在阀门位置上进行标线，以便进行准确的定位。

标线可以使用铅笔或者颜料进行标记。

3. 使用合适的工具，如电钻，打孔机等，将阀门所需要的孔洞钻好。

孔洞的大小应根据阀门的尺寸来确定，确保阀门能够完全嵌入孔洞。

4. 将阀门放入孔洞中，并使用螺丝将阀门固定在墙上或者天花板上。

螺丝应使用防火材料，并确保螺丝的紧固力度适中，以免损坏阀门或者影响阀门的工作。

5. 安装完阀门后，应对阀门进行检查，确保阀门的开关灵活，无卡阻现象。

同时还要检查阀门的密封性能，确保阀门能够完全封闭。

6. 在安装完阀门后，还需要对阀门进行标记，以便日后的维护和检修。

标记可以使用贴纸，写上阀门的功能和安装日期，或者使用永久性的标记工具。

7. 在整个安装过程中，要注意安全防护措施，如佩戴安全帽、手套等，并遵守相关的安全规范和操作规程。

总之，正确的安装防火阀是确保防火系统正常工作的重要环节，必须严格按照规范要求进行安装，确保阀门的功能和使用效果。

如有需要，建议请专业的消防工程师或者技术人员进行安装。

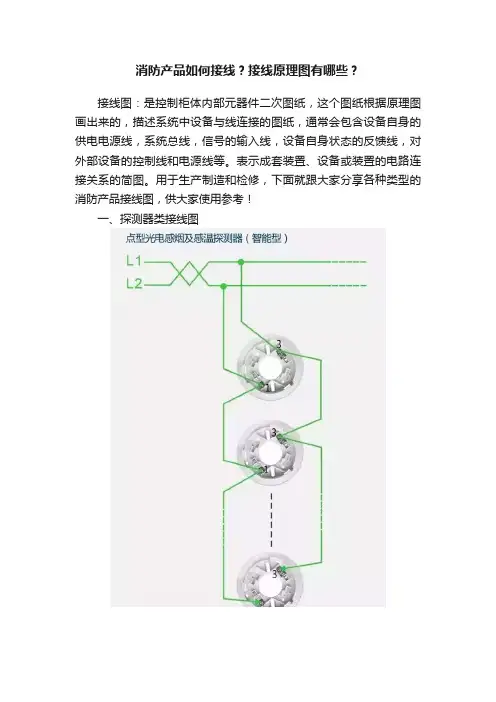

消防产品如何接线？接线原理图有哪些？
接线图：是控制柜体内部元器件二次图纸，这个图纸根据原理图画出来的，描述系统中设备与线连接的图纸，通常会包含设备自身的供电电源线，系统总线，信号的输入线，设备自身状态的反馈线，对外部设备的控制线和电源线等。

表示成套装置、设备或装置的电路连接关系的简图。

用于生产制造和检修，下面就跟大家分享各种类型的消防产品接线图，供大家使用参考！
一、探测器类接线图
二、报警按钮类接线图手动火灾报警按钮
消火栓按钮
三、声光警报器类接线图
火灾报警器
火灾报警器（智能型）
四、火灾显示盘类接线图
五、现场模块类接线
1、输入模块
2、输入模块
3、输出模块
4、输入/出模块（电磁阀类）
输入/出模块（卷门类）
输入/出模块（消防电梯）
输入/出模块（切非消防电）
5、短路隔离器
6、多线联动控制单元（风机水泵设备多线控制）
自动报警系统连接示意图
消防联动设备无源启动的接法
利用继电器控制大电流大电压消防联动设备接法
消防联动设备有源启动接法
多线控制泵或风机的无源启动接法
多线控制泵或风机的220V交流启动接法
多线控制泵或风机的DC24V启动接法
中继模块接防爆烟感接法
中继模块接线型光束烟感接法
广播模块接线
手动报警按钮接线。

排烟防火阀实物图、接线、试验方法、维护管理要求，统统的都有了根据《建筑防烟排烟系统技术标准》，排烟风机应与风机入口处的排烟防火阀连锁，当该阀关闭时，排烟风机应能停止运转。

当排烟风道内烟气温度达到280℃时，烟气中已带火，此时应停止排烟，否则烟火扩散到其他部位会造成新的危害。

而仅关闭排烟风机，不能阻止烟火通过管道的蔓延，因此本条规定了排烟风机入口处应设置能自动关闭的排烟防火阀并连锁关闭排烟风机。

注：本条规定要求连锁关闭风机的是排烟风机入口处的排烟防火阀，而需要设置排烟防火阀的部位除了风机入口，还有以下排烟管道的部位：1 垂直风管与每层水平风管交接处的水平管段上；2 一个排烟系统负担多个防烟分区的排烟支管上；3 穿越防火分区处。

接线根据《火灾自动报警系统设计规范》有关规定，排烟防火阀的动作信号应反馈至消防联动控制器。

因此，排烟防火阀应有两组线接出，一组与输入模块连接实现信号反馈，另一组与风机控制箱连接实现连锁停机。

手动试验以本文图中的可调节风量的排烟防火阀为例，需使用工具（锤子之类）把排烟防火阀执行机构的固定机构敲进去，使防火阀关闭，动作后输入模块应动作向消防联动控制器反馈信号，对应风机应连锁停机（若测试时风机尚未开启，防火阀关闭后风机应启动不了）。

值得注意的是，此型号防火阀若直接操作手柄关闭是不能实现信号反馈及连锁功能的。

维护管理每半年应对全部排烟防火阀进行自动和手动启动试验一次，检查方法应符合以下规定：1 进行手动关闭、复位试验，阀门动作应灵敏、可靠，关闭应严密；2 模拟火灾，相应区域火灾报警后，同一防火分区内排烟管道上的其他阀门应联动关闭；3 阀门关闭后的状态信号应能反馈到消防控制室；4 阀门关闭后应能联动相应的风机停止。

名词解释防、排烟系统：建筑物内设置的用以防止火灾烟气蔓延扩大的防烟系统和排烟系统的总称。

防烟系统：采用机械加压送风方式或自然通风方式，防止烟气进入疏散通道等区域的系统。

排烟系统：采用机械排烟方式或自然排烟方式，将烟气排至建筑物外的系统。

机械加压送风：对楼梯间、前室及其它需要被保护区域采用机械送风，使该区域形成正压，防止烟气进入。

机械排烟：采用排烟风机将烟气排至建筑物外的方式。

自然排烟：利用火灾时产生的热烟气流的浮力和外部风力作用，通过建筑物的对外开口把烟气排至室外的排烟方式。

排烟防火阀：安装在机械排烟系统的管道上,平时呈常闭状态并满足漏风量要求.火灾或需要排烟时手动和电动打开,起排烟作用.当排烟管道内烟气温度达到280℃时关闭,并在一定时间内能满足漏烟量和耐火完整性要求,起隔烟阻火作用的阀门.排烟防火阀一般安装在排烟系统的管道上，平时处于常开状态，火灾时，当排烟气流温度达到280℃吋，温感器动作将阀门关闭，起到排烟阻火的作用。

1、温控：温感器动作阀门自动关闭； 2、电控：消防中心电信号（DC24V）电磁铁动作阀门自动关闭； 3、手动关闭、手动复位； 4、关闭后输出一组有源触点信号和一组无源触点信号。

[ft=,+0,]全自动防火阀该阀门安装在有防烟、防火要求的通风、空调系统的管道上或安装在排烟系统的管道上。

平时处于常开状态，火灾时阀门依靠操作装置内部的复位弹簧自动关闭起到防烟阻火的作用。

1、可手动六档调节阀门开度； 2、温控：温感器动作阀门自动关闭； 3、电控：消防中心电信号（DC24V）电磁铁动作阀门自动关闭，再次供电,电信号（DC24V）阀门依靠电机复位；5、手动关闭、手动复位；6、输出二组触点信号。

防火阀该阀门安装在有防烟、防火要求的通风、空调系统的管道上，平时处于常开状态，火灾时关闭起到防烟阻火的作用。

1、温控：温感器动作阀门自动关闭； 2、电控：消防中心电信号（DC24V）电磁铁动作阀门自动关闭； 3、手动关闭、手动复位；4、关闭后输出一组有源触点信号和一组无源触点信号可调节的防火阀该阀门安装在有防烟、防火要求的通风、空调系统的管道上，平时处于常开状态，火灾时关闭起到防烟阻火的作用。

一、防火阀和消防排烟风机控制回路的连接利用280°防火阀操作手柄处的限位开关常闭触点串接在消防排烟风机控制回路中，一旦防火阀动作，限位开关常闭触点打开，消防排烟风机控制回路断开，排烟风机立即停止运行，六个280°防火阀的限位开关常闭触点串接在排烟风机控制回路中，只要其中一个防火阀动作，限位开关常闭触点打开，排烟风机控制回路断开，排烟风机立即停止运行。

1、送风口与正压送风机的联动是这样的：当发生火情→ 火灾探测器发出报警信号→火灾报警控制器接受报警信号→模块自动控制开启加压送风口与模块自动控制开启加压送风机→反馈状态信号至火灾报警控制器与消控中心2、使正压送风机停止的控制方式有：⑴280℃正压送风口熔断关闭→火灾报警控制器经模块停正压送风机⑵280℃正压送风口熔断关闭→正压送风机停止⑶消控中心手动停正压送风机→正压送风机停止→以上三种方式均反馈状态信号至火灾报警控制器与消控中心3、风口与风机的直接联动表现在关闭停止风机上，而正压或消防排烟风机的启动其直接联动信号来自火灾报警控制器接受灾探测器警报信号后经模块停正风机，风口的开启也是来自火灾报警控制器接受灾探测器警报信号后经模块自动控制开启的，它们之间的联动是并列的非直接的关系即风口的开启为风机的正压风机送风或排烟风机排烟提供物理通道。

二、防火阀工作原理排烟防火阀是安装在机械排烟系统管道上的消防部件，它的主要材质是碳素钢、镀锌板以及不锈钢。

排烟防火阀的作用实在火灾的时候，当温度达到了70℃，就会关闭，并可以在一定的时间内满足漏烟量以及耐火完整性要求，起到隔烟阻火的作用。

而在日常生活中，对于排烟防火阀的保养也维护也是十分重要的。

1、排烟防火阀不能够储存在潮湿的地方，否则长时间就会造成生锈、脱焊以及短路等现象出现；2、排烟防火阀不能够经受风挂雨淋或者烈日的暴晒，避免其机构失灵；排烟防火阀在使用的时候每半年就需要进行一次检验和保养。

分别是对其表面的灰尘以及污垢进行清理，要拧紧排烟防火阀的主轴固定螺钉和安装螺钉，要检查电磁铁、微动开关以及线路是不是有破损、老化或者失灵等不良的现象出现，检查制动机构、限位器是不是符合要求。

排烟风机和防火阀的连接关系Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT1.防火阀与排烟风机间如何通过模块接线一般这种防火阀直接与排烟机的控制箱连接，阀门关闭后输出触点信号给控制箱即可停风机。

有的没有直接连接线的是通过模块完成。

这个模块是监视阀门关闭的，阀门关闭后模块将反馈信号传给消防主机，主机打开联动通过逻辑关系即可联动停风机。

一般工程上的280防火阀就这两种方式停风机的！停风机都是靠防火阀门关闭后给报警控制器关闭的反馈信号，主机在自动状态下会通过联动关系再停风机。

启动，同一报警区域内任意两个感烟探测器报警，联动排烟口打开并启动排烟风机联动控制应具备功能：火灾报警后停止有关部位风机，关闭防火阀，接收和显示相应的反馈信号；起动有关部位防烟、排烟风机(包括正压送风机)和排烟阀，接收并显示其反馈信号；控制防烟垂壁等防烟设施。

火灾确认后，关闭有关部位的防火门、防火卷帘，接收、显示其反馈信号；强制控制电梯全部停于首层，接收、显示其反馈信号。

接通火灾事故照明灯和疏散指示灯，切断有关部位的非消防电源，应按照疏散顺序接通火灾(现场)警报装置和火灾事故广播，并应确保设置的对内外的消防通信设备良好有效，应能解除所有疏散通道上的门禁控制功能。

消防控制室对室内消火栓系统，能控制消防泵的起停，显示起泵按钮的位置，显示消防水池的水位状态、消防水泵的电源状态，显示消防泵的工作状态、故障状态。

对自动喷水灭火系统，能控制系统的启停，显示报警阀、闸阀及水流指示器的工作状态，显示消防水池的水位状态、消防水泵的电源状态，显示喷淋泵的工作状态、故障状态。

对管网气体灭火系统，显示系统的手动、自动工作状态；在报警、喷射各阶段，控制室应有相应的声、光警报信号，并能手动切除声响信号；在延时阶段，应自动关闭防火门、窗，停止通风空调系统，关闭有关部位的防火阀；被保护场所主要进入口处，应设置手动紧急启、停控制按钮；主要出入口上方应设气体灭火剂喷放指示标志灯及相应的声、光警报信号；宜在防护区外的适当部位设置气体灭火控制盘的组合分配系统及单元控制系统；气体灭火系统防护区的报警、喷放及防火门(帘)、通风空调等设备的状态信号应送至消防控制室。

名词解释防、排烟系统：建筑物内设置的用以防止火灾烟气蔓延扩大的防烟系统和排烟系统的总称。

防烟系统：采用机械加压送风方式或自然通风方式，防止烟气进入疏散通道等区域的系统。

排烟系统：采用机械排烟方式或自然排烟方式，将烟气排至建筑物外的系统。

机械加压送风：对楼梯间、前室及其它需要被保护区域采用机械送风，使该区域形成正压，防止烟气进入。

机械排烟：采用排烟风机将烟气排至建筑物外的方式。

自然排烟：利用火灾时产生的热烟气流的浮力和外部风力作用，通过建筑物的对外开口把烟气排至室外的排烟方式。

排烟防火阀：安装在机械排烟系统的管道上,平时呈常闭状态并满足漏风量要求.火灾或需要排烟时手动和电动打开,起排烟作用.当排烟管道内烟气温度达到280℃时关闭,并在一定时间内能满足漏烟量和耐火完整性要求,起隔烟阻火作用的阀门.排烟防火阀一般安装在排烟系统的管道上，平时处于常开状态，火灾时，当排烟气流温度达到280℃吋，温感器动作将阀门关闭，起到排烟阻火的作用。

1、温控：温感器动作阀门自动关闭；2、电控：消防中心电信号（DC24V）电磁铁动作阀门自动关闭；3、手动关闭、手动复位；4、关闭后输出一组有源触点信号和一组无源触点信号。

[ft=,+0,]全自动防火阀该阀门安装在有防烟、防火要求的通风、空调系统的管道上或安装在排烟系统的管道上。

平时处于常开状态，火灾时阀门依靠操作装置内部的复位弹簧自动关闭起到防烟阻火的作用。

1、可手动六档调节阀门开度；2、温控：温感器动作阀门自动关闭；3、电控：消防中心电信号（DC24V）电磁铁动作阀门自动关闭，再次供电,电信号（DC24V）阀门依靠电机复位；5、手动关闭、手动复位；6、输出二组触点信号。

防火阀该阀门安装在有防烟、防火要求的通风、空调系统的管道上，平时处于常开状态，火灾时关闭起到防烟阻火的作用。

1、温控：温感器动作阀门自动关闭；2、电控：消防中心电信号（DC24V）电磁铁动作阀门自动关闭；3、手动关闭、手动复位；4、关闭后输出一组有源触点信号和一组无源触点信号可调节的防火阀该阀门安装在有防烟、防火要求的通风、空调系统的管道上，平时处于常开状态，火灾时关闭起到防烟阻火的作用。

防排烟系统防火阀安装及操作装置动作原理1．SD型自动手动关闭装置自动关闭：SD型自动、手动关闭装置是通过电磁铁的吸合动作来使阀门自动关闭。

火灾时自动关闭装置接受烟〔温〕感器通过火灾控制盘输送来的电气信号〔直流24V〕或远距离操纵系统发来的电气信号〔直流24V〕后，电磁铁线圈通电，动铁芯吸合，使动铁芯挂钩与阀门叶片旋转轴挂钩脱开，阀门叶片受弹簧力作用而迅速关闭显示线接点，以供联动相关消防设务。

SD型自动关闭装置又可用手动方式将阀门关闭。

手动复位〔开启〕：将复位把手沿反时针方向旋转90o，装置内动铁芯挂钩一阀门叶片旋转轴挂钩在小弹簧作用下相啮合，并使阀门叶片旋转轴固定，阀门叶片维持在开启状态，同时微动开关复位，以确认阀门工作状态。

2．SFVD型自动关闭装置：SFVD型自动关闭装置是在SD型自动关闭装置的根底上加上温度熔断器及风量调节装置。

因此它既可以按受外来电气信号〔直流24V〕使阀门自动关闭，也可以通过温度熔断器感受管道内气流温度而使阀门自动关闭。

其动作原理与SD型自动关闭装置相同。

也可手动拉绳使阀门关闭。

风量调节装置是将阀门叶片角度90o五等分，进行风量调节。

3．阀门应可靠地固定在规定的位置上，并设置单独吊架，确保在火灾时不因风道变形下落而影响其性能。

4．阀门设置在吊顶或墙体内侧时，要在易于检查阀门开闭状态和进行手动复位的位置开设检查口。

检查口的尺寸设在顶棚面或靠墙壁面时，每边长为450mm以上。

但阀体距墙面尺寸应大于310mm以上。

5．风管穿越防火区需安装防火阀时，阀门与防火墙之间的风管应用1.6mm以上的钢板制作，并用钢丝网水泥或其它非燃性材料保护。

6．防火阀的安装请用户自行处理7．各种阀门出厂时，均带有法兰。

现场安装时，请将该法兰与风管法兰孔配钻后用螺栓连接，螺栓孔间距离小于100mm。

SFVD自动、手动关闭装置图SD、SFVD自动、手动关闭装置内部电路接线图〔动作前〕风管水平(垂直)方向穿过防火区时，阀门安装示意防火阀或排烟阀在吊顶内安装示意图排烟防火阀、排烟阀〔口〕、防烟防火调节阀、防火调节阀的维护管理1．阀体安装使用后，应根据有关消防平安管理要求，定期进行检查。

280度常开排烟防⽕阀连锁停风机怎么接线？排烟阀执⾏机构6个端⼦接线280度常开排烟防⽕阀连锁停风机怎么接线？模块启动停⽌风机，⼀是主机⼿动操作，⼆是联动⾃动。

防⽕阀只能联动停⽌风机运⾏。

如果需要这个功能，防⽕阀平时是常开状态，找出⼀对常闭端⼦，接2根线到风机控制柜，剩下就看你能不能找到控制柜⾥的接线端⼦了。

说⽩了就是:启动风机的⼆次线路是经过防⽕阀的常闭点的，当防⽕阀熔断关闭时，它的常闭端⼦断开，切断风机启动线路，风机停⽌运⾏。

消防进（排）风机上有五个280度防⽕阀，每个防⽕阀都需要风机连锁吗？280度防⽕阀和风机连锁怎么接？答：防⽕阀和排烟风机控制回路的连接：利⽤280°防⽕阀操作⼿柄处的限位开关常闭触点串接在排烟风机控制回路中，⼀旦防⽕阀动作，限位开关常闭触点打开，排烟风机控制回路断开，排烟风机⽴即停⽌运⾏，六个280°防⽕阀的限位开关常闭触点串接在排烟风机控制回路中，只要其中⼀个防⽕阀动作，限位开关常闭触点打开，排烟风机控制回路断开，排烟风机⽴即停⽌运⾏。

280度防⽕阀怎样联锁停风机？其实这个很简单，你只要将风机的控制电路串接于防⽕阀的“联锁触头”上即可，也就是从风机控制箱到排烟防⽕阀之间，你再放两条线就够了。

⼀般在排烟防⽕阀上都有⼀组⽆源微动开关，有⼀常开、⼀常闭。

你这个情况应该接在常闭微动开关上，即系统在排烟时，阀门是打开状态，此时，风机控制回路经阀门的常闭触点接通，正常运⾏；⽽当系统风管内温度达到280摄⽒度时，系统不再允许继续排烟，阀门就关闭了，原来的常闭触点断开，切断了风机启动接触器的保持电路，从⽽实现其联锁控制功能。

我给你说明⽩了吗？这⾥⾯你要熟悉两⽅⾯的知识，⼀是消防排烟系统的功能和运⾏程序，另⼀⽅⾯是接触继电系统的控制原理。

说难不难，说简单也真的很简单，因为都有是⼊门的知识。

消防模块接线方法和接线图很多筒子在网上搜索消防模块接线方法和接线图，其实消防模块的接线方法和接线图是不能一概而论的，不同类型的消防模块接线方法也不一样。

现在以常见的海湾GST—LD—8300输入模块和GST-LD—8301输入/输出模块接线方法和接线图为例，展示下常见的输入模块和输入/输出模块的接线方法。

GST—LD—8300输入模块与现场设备的接线：模块输入端如果设置为“常闭检线”状态输入，模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻；模块输入端如果设置为“常开检线"状态输入，模块输入线末端(远离模块端）必须并联一个4.7kΩ的终端电阻。

1.模块与具有常开无源触点的现场设备连接方法如图2— 30所示。

模块输入设定参数设为常开检线.图2- 302。

模块与具有常闭无源触点的现场设备连接方法如图2— 31所示，模块输入设定参数设为常闭检线.GST-LD—8301型输入/输出模块与现场设备的接线:模块输入端如果设置为“常开检线”状态输入，模块输入线末端(远离模块端）必须并联一个4。

7kΩ的终端电阻；模块输入端如果设置为“常闭检线"状态输入模块输入线末端（远离模块端)必须串联一个4。

7kΩ的终端电阻。

模块为有源输出时，G和NG、V+、NO应该短接，COM、S—有源输出端应并联一个4。

7kΩ的终端电阻，并串联一个IN4007二极管.1。

模块通过有源输出直接驱动一台排烟口或防火阀等(电动脱扣式）设备的接线示意图如图2— 33 （无源常开检线输入）、图2- 34所示(无源常闭检线输入）：图2— 33图2- 342.模块无源输出触点控制设备的接线示意图如图2- 35（无源常开检线输入）、图2— 36所示(无源常闭检线输入）：图2— 35。

烟感器，带地址的两根控制线，需要供电的加两跟24V电源线声光报警器，两根电源线至输出模块报警按钮，两根控制线至输入模块输入模块，两根线至消防主机控制线，两根线至24V电源（可选），两根线至被监视设备输出模块，两根线至消防主机控制线，两根线至24V电源，两根线至被控制设备消防联动泵，按钮两根线至消防泵控制器启动，两根线至泵房启动监视，泵房两根线至监视模块监视启泵状态，两根线至控制模块联动启泵现在各厂家报警系统均采用两总线制布线方式，也就是两棵线上可并联多个报警设备（烟感、温感、手报等），根据各厂家回路容量的不同可能这两根线所连接设备最大数量也不一样(例如：海湾回路容量242点，其他厂家有96点的，有256点的等）多线制是针对于总线制来说的，我们国家消防规范有规定，对于一些重要的设备（如：消火栓泵、喷淋泵、排烟机等）必须用多线制进行控制，也就是每台设备必须有单独的控制线与消防主机相连接，这样即使某个设备的线路出现了故障或被火烧短也不会影响其他设备的使用。

总线制布线方式的优点：布线简单，施工方便，工程造价低缺点：一旦某处线路有问题可能会影响一段线路（也可能整个回路）上的设备不能正常工作多线制优点：一处线路有问题不会影响其他设备的正常工作缺点：布线复杂，工程造价高在常用的N+1多线制系统中,一条是公用地线,另外13条作为每个消防风机各自的信号线.发生火灾时,消防中心通过远程信号先打开排烟阀,然后联动排烟风机和补风机运行.总线制的线路是数字电路,每个探头等报警设备都有一个独立的地址码,系统每个一段时间(约10多秒)对整个系统进行一次巡检,当一个探头发出报警信号是,系统就根据地址确定是哪个具体位置报警.总线制只要一对线来连接这些探头,这对线既提供24V电源又通过数据,所以只要一对线(和程控电话类似).多线是对某些特别重要的消防联动设备如排烟风机、正压送风机、消火栓泵、喷淋泵等设备采取一对一控制和信号反馈，这些设备都必须单独敷设多芯（一般为4芯或者7芯）控制电缆，从消控室到每一个设备的控制箱。

消防电磁阀接线方法消防电磁阀是一种用于控制消防系统中水源的设备，它通过电磁阀的开关控制水源的通断，以确保消防系统的正常运行。

下面将详细介绍消防电磁阀的接线方法。

1. 接线前准备在接线前，需要准备一些工具和材料，包括电线、绝缘连接头、接线盒、电缆槽、螺丝刀、扳手等。

2. 了解接线方式根据具体的消防电磁阀型号和电气特性，我们需要了解其接线方式。

通常情况下，消防电磁阀可分为两种接线方式：单控接线和双控接线。

3. 单控接线方式单控接线方式适用于只有一个操作开关或按钮控制消防电磁阀的情况。

具体接线步骤如下：3.1. 将一根电线连接到消防电磁阀的控制线端子上，将另一端连接到电源的“正”极上。

确保电源电压符合消防电磁阀的额定电压要求。

3.2. 将第二根电线连接到消防电磁阀的另一个控制线端子上，将另一端连接到操作开关或按钮上。

保护。

3.4. 将绝缘连接头用于保护电线的连接部分，确保连接牢固可靠，并防止短路、漏电等问题的发生。

3.5. 使用扳手和螺丝刀将接线盒紧固在合适的位置上，以增加整个接线系统的稳定性。

4. 双控接线方式双控接线方式适用于两个不同位置的操作开关或按钮分别控制消防电磁阀的情况。

具体接线步骤如下：4.1. 将一根电线连接到消防电磁阀的一个控制线端子上，将另一端连接到电源的“正”极上。

4.2. 将第二根电线连接到消防电磁阀的另一个控制线端子上，将另一端连接到第一个操作开关或按钮上。

4.3. 再将第三根电线连接到消防电磁阀的另一个控制线端子上，将另一端连接到第二个操作开关或按钮上。

保护。

4.5. 将绝缘连接头用于保护电线的连接部分，确保连接牢固可靠，并防止短路、漏电等问题的发生。

4.6. 使用扳手和螺丝刀将接线盒紧固在合适的位置上，以增加整个接线系统的稳定性。

在进行接线时，需要格外注意以下事项：1. 熟悉消防电磁阀的型号和规格，确保接线时电压和电流的匹配。

2. 接线时应使用符合国家标准的电线和配件，确保电气安全。

消防电磁阀接线方法
消防电磁阀的接线方法通常分为两种：直接控制接线和控制装置接线。

1. 直接控制接线方法：
a. 将电磁阀的L线（即电源线）连接到电源的L相（即火线）上；
b. 将电磁阀的N线（即零线）连接到电源的零线上；
c. 将电磁阀的C线（即公共端子线）连接到控制开关的C端子上；
d. 将电磁阀的NO线（即常开线）连接到控制开关的NO端子上；
e. 将电磁阀的COM线（即公共线）连接到控制开关的COM端子上。

2. 控制装置接线方法：
a. 将电磁阀的L线（即电源线）连接到电源的L相（即火线）上；
b. 将电磁阀的N线（即零线）连接到电源的零线上；
c. 将电磁阀的C线（即公共端子线）连接到控制装置的C端子上；
d. 将电磁阀的NO线（即常开线）连接到控制装置的相应控制输出端子上；
e. 将电磁阀的COM线（即公共线）连接到控制装置的公共线上。

接线前应注意以下事项：
- 确保电源接线正确，遵守电路安全原则，避免触电风险；
- 确保电压和频率与电磁阀的额定电压和频率相匹配；
- 使用符合规定的电线和接线端子，确保接触可靠；
- 确保接线紧固可靠，避免松动引起接触不良或短路等问题。

消防设备部分接线方法(总2页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除消防设备部分接线方法1.每层所有音箱用一个模块控制，模块装在每层的消防接线箱内。

广播模块前接三支线（信号/报警线, 24V电源线，广播线）。

模块后接一支线（广播线）。

2.消火栓启泵按钮接两支线，信号/报警线和消火栓启泵线。

（启泵线从某层的消防接线箱引来后直接与其他层的启泵按钮纵向串连，消防接线箱再直接引至→消防控制室→消火栓泵）。

3.手动报警按钮（带电话插孔）和消防报警电话接两支线，信号/报警线和电话线。

（电话线从某层的消防接线箱引来后直接与其他层的手报按钮和电话纵向串连，电话线串联则每个消防电话需要一个模块）。

（如果消防电话不和手报串联，消防电话没模块，消防电话的电话线要单独从消防控制室引入）。

4.火灾声光报警器（无模块）和送风口（设备处设总线控制模块）接两支线，24V电源线和信号/报警线。

（24V电源线从某层的消防接线箱引来后直接与其他层的声光报警器和送风口纵向串连）。

5.强电配电箱（箱内设总线控制模块）接两支线，24V电源线和信号/报警线。

（24V电源线从每层的消防接线箱引来后直接与其他配电箱串连）。

（配电箱分：电梯，卷帘门，层电表箱，应急照明箱，气体灭火控制盘，机械停车电源切换等）。

6.排/送风机控制箱和排污泵控制箱（箱内设多线控制模块）接一支线，多线制控制线。

（每个控制箱的多线制控制线均直接由消防控制室引来）7.火灾显示盘（层显）接两支线，电源总线和通讯总线。

（这两支线均单独从消防控制室引来）。

8.感烟探测器，感温探测器，信号阀，水流指示器，防火阀（后三种均在该设备处设输入模块）接一支线，信号/报警线。

9.信号线从每层的消防接线箱引来与其他设备串联。

10.层消防接线箱内均设总线隔离模块。

11.信号/报警总线 ZR-RVS-2*1.0 SC1612.主机电源线 ZR-BV-2*4 SC2013.分支电源线 ZR-BV-2*2.5 SC2014.通讯总线 ZR-RVS- 2*1.5 SC2015.多线制控制线 ZR-KVV-7*1.5 SC2016.电话总线 ZR-RVVP-2*1.0 SC2017.消火栓启泵线反馈灯线 ZR-RVS-4*1.5 SC2018.消防广播线 ZR-BV-2*1.5 SC20说明：以上仅供参考，具体以图纸设计为准。
