第7章空气调节

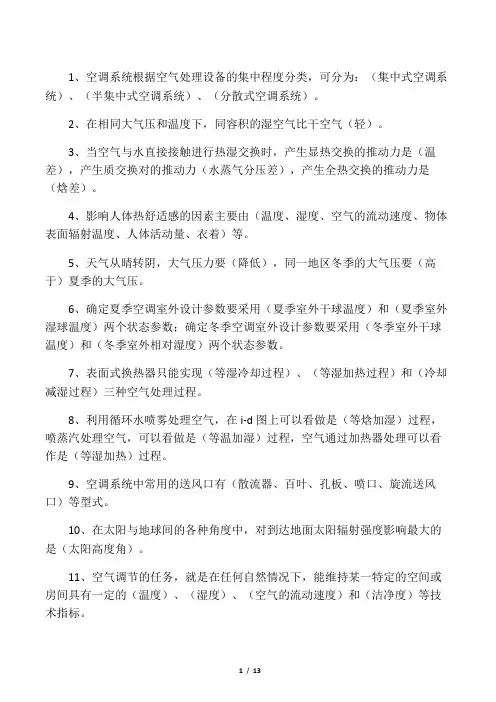

1、空调系统根据空气处理设备的集中程度分类，可分为：（集中式空调系统）、（半集中式空调系统）、（分散式空调系统）。

2、在相同大气压和温度下，同容积的湿空气比干空气（轻）。

3、当空气与水直接接触进行热湿交换时，产生显热交换的推动力是（温差），产生质交换对的推动力（水蒸气分压差），产生全热交换的推动力是（焓差）。

4、影响人体热舒适感的因素主要由（温度、湿度、空气的流动速度、物体表面辐射温度、人体活动量、衣着）等。

5、天气从晴转阴，大气压力要（降低），同一地区冬季的大气压要（高于）夏季的大气压。

6、确定夏季空调室外设计参数要采用（夏季室外干球温度）和（夏季室外湿球温度）两个状态参数；确定冬季空调室外设计参数要采用（冬季室外干球温度）和（冬季室外相对湿度）两个状态参数。

7、表面式换热器只能实现（等湿冷却过程）、（等湿加热过程）和（冷却减湿过程）三种空气处理过程。

8、利用循环水喷雾处理空气，在i-d图上可以看做是（等焓加湿）过程，喷蒸汽处理空气，可以看做是（等温加湿）过程，空气通过加热器处理可以看作是（等湿加热）过程。

9、空调系统中常用的送风口有（散流器、百叶、孔板、喷口、旋流送风口）等型式。

10、在太阳与地球间的各种角度中，对到达地面太阳辐射强度影响最大的是（太阳高度角）。

11、空气调节的任务，就是在任何自然情况下，能维持某一特定的空间或房间具有一定的（温度）、（湿度）、（空气的流动速度）和（洁净度）等技术指标。

12、空调房间室内的温度、湿度通常用二组技术指标来规定，被称作（空调基数）和（空调精度）。

13、按负荷室内负荷所用介质种类，空调系统可分为（全空气系统、全水系统、空气-水系统、冷剂系统）。

14、当空调室内热、湿负荷变化时，为了保持室内温、湿度参数不变，常采用调节（再热量）的方法。

15、一次回风定风量调节系统，采用露点送风与采用非露点送风相比，其夏季冷负荷的主要差别在于（再热量），当室内负荷相同时，采用露点送风所需送风量（少）。

《采暖通风与空气调节设计规范》GB 50019—2003强制性条文第三章 室内外计算参数3.1.9 建筑物室内人员所需最小新风量，应符合以下规定：1、民用建筑人员所需最小新风量按国家现行有关卫生标准确定；2、工业建筑应保证每人不小于30m 3/h 的新风量。

第四章 采暖4.1.8 围护结构的最小传热阻，应按下式确定：,min ()n w o y n a t t R t a -=D （4.1.8-1）或,min ()n w o n ya t t R R t -=D （4.1.8-2） 式中：R 0，min ——围护结构的最小传热阻（m 2·℃/W ）；t n ——冬季室内计算温度（℃），按本规范第3.1.1 条和第4.2.4 条采用； t w ——冬季围护结构室外计算温度（℃），按本规范第4.1.9 条采用； α ——围护结构温差修正系数，按本规范表4.1.8-1 采用；∆t w ——冬季室内计算温度与围护结构内表面温度的允许温差(℃)，按本规范表4.1.8-2 采用；a n ——围护结构内表面换热系数[ W/(m 2·℃) ]，按本规范表4.1.8-3 采用；R n ——围护结构内表面换热阻（m 2·℃/W ），按本规范表4.1.8-3 采用。

注： 1 本条不适用于窗、阳台门和天窗。

2 砖石墙体的传热阻，可比式（4.1.8-1，4.1.8-2）的计算结果小5%。

3 外门（阳台门除外）的最小传热阻，不应小于按采暖室外计算温度所确定的外墙最小传热阻的60%。

4 当相邻房间的温差大于10℃时，内围护结构的最小传热阻，亦应通过计算确定。

5当居住建筑、医院及幼儿园等建筑物采用轻型结构时，其外墙最小传热阻，尚应符合国家现行《民用建筑热工设计规范》（GB 50176）及《民用建筑节能设计标准（采暖居住建筑部分）》（JGJ 26）的要求。

表4.1.8-1 温差修正系数（α）表4.1.8-2 允许温差∆t y值（℃）注：1 室内空气干湿程度的区分，应根据室内温度和相对湿度按表4.1.8-4 确定。

第一章流体力学基础1.流体是、的统称。

2.在工程中，人们所称的压力就是指物理学中的。

3.什么是压力？常用的压力单位有哪些？它们之间的换算关系如何？4.标准大气压也称，记为，即在海平面高度，纬度为 45°，温度为0℃时所测得的大气压力。

5.工业大气压也称，记为。

6.1a t=1k g f/c m2＝P a≈M P a，1a t m=k P a=mm H g≈MPa7.用压力表测得的压力是（）。

A.绝对压力B.饱和压力C.相对压力D.临界压力8.用压力表测量某管道压力，读数为0.3M p a，问该管道内的绝对压力和相对压力分别为多少？9.表压力与绝对压力、真空度之间的关系？第二章室内给水1.建筑给排水工程的任务是什么？建筑给排水的工程范围包括哪些内容？2.室内给水系统按水的用途分可分为哪三类？3.对比分析生活给水系统、生产给水系统和消防给水系统在水质、水量、水压三个方面的要求。

4.室内给水系统的组成主要有哪些部分？5.列举常用的加压和贮水设备。

6.在初步设计时，给水系统所需的压力可怎样估算确定？7.现有一幢 6 层楼的住宅建筑，试估算其给水系统所需的压力。

8.常用的给水方式有哪些？各有哪些优缺点？应用于什么场合？9.水泵、高位水箱、气压装置、储水池在给水系统种有什么作用？10.叙述高层建筑的给水系统进行竖向分区的原因？11.一般建筑物或厂房内，常常是消防给水与生产或生活给水组成的联合系统。

只在建筑物防火要求高，不宜采用联合系统，或联合系统不经济或技术上不可能时，才采用消防给水系统。

12.室内消火栓系统是建筑物内采用最广泛的一种消防给水设备，由、、、等组成。

当室外给水管网水压不能满足消防压力需要时，还需设置和。

13.简述自动喷水消防给水系统的设置范围。

14.自动喷水灭火系统根据适用范围不同，可分为以下六类：、、、、、。

15.水幕系统不能直接扑灭火灾，主要起和、的作用，适用于建筑内的部位。

16.水喷雾消防系统适用于什么场所？17.室内热水供应系统按其供应范围大小可分为：、、。

课程一：空气调节绪论1.空气调节：①使空气达到所要求的状态②使空气处于正常状态2.内部受控的空气环境：在某一特定空间（或房间）内，对空气温度、湿度、流动速度及清洁度进行人工调节，以满足人们工作、生活和工艺生产过程的要求。

3.一定空间内的空气环境一般受到两方面的干扰：一是来自空间内部生产过程、设备及人体等所产生的热、湿和其他有害物的干扰；二是来自空间外部气候变化、太阳辐射及外部空气中的有害物的干扰。

4.技术手段：采用换气的方法保证内部环境的空气新鲜；采用热、湿交换的方法保证内部环境的温、湿度；采用净化的方法保证空气的清洁度。

（置换、热质交换和净化过程）5.工艺性空调和舒适型空调？答：根据空调系统所服务对象的不同可分为工艺性空调和舒适型空调。

①工艺性空调：空气调节应用与工业及科学实验过程。

②舒适型空调：应用于以人为主的空气环境调节。

第一章湿空气的物理性质及其焓湿图章节概要：内容一：知识点总结1.湿空气=干空气=水蒸气A.饱和空气：干空气+干饱和空气B.过饱和空气：干空气+湿饱和空气C.不饱和空气：干空气+过热蒸汽2.在常温下干空气被视为理想气体，不饱和湿空气中的水蒸气一直处于过热状态。

3.标准状况下，湿空气的密度比干空气小（水蒸气分压力上升，湿空气密度减小）。

4.相对湿度可以反映空气的干燥程度。

5.相对湿度与含湿量的关系（书7页）。

6.湿空气的焓h=ℎℎ+dℎℎ。

7.画图：湿空气的焓湿图、露点温度、湿球温度。

8.湿空气的状态变化，四个典型过程的实现。

9.道尔顿定律B=ℎℎ+ℎℎ。

10.在一定大气压力B下，d仅与ℎℎ有关，ℎℎ越大，d越大。

11.空气进行热湿交换的过程中，温差是热交换的推动力，而水蒸气的压力差则是质（湿）交换的推动力。

内容二：课后习题答案1.试解释用1KG干空气作为湿空气参数度量单位基础的原因。

答：因为大气（湿空气）是由干空气和一定量的水蒸气混合而成的。

干空气的成分是氮、氧、氩、及其他微量气体，多数成分比较稳定，少数随季节变化有所波动，但从总体上可将干空气作为一个稳定的混合物来看待。

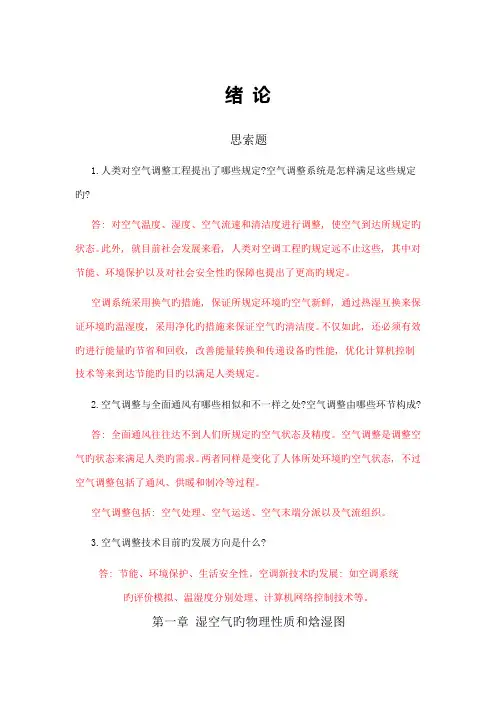

绪论思索题1.人类对空气调整工程提出了哪些规定?空气调整系统是怎样满足这些规定旳?答: 对空气温度、湿度、空气流速和清洁度进行调整, 使空气到达所规定旳状态。

此外, 就目前社会发展来看, 人类对空调工程旳规定远不止这些, 其中对节能、环境保护以及对社会安全性旳保障也提出了更高旳规定。

空调系统采用换气旳措施, 保证所规定环境旳空气新鲜, 通过热湿互换来保证环境旳温湿度, 采用净化旳措施来保证空气旳清洁度。

不仅如此, 还必须有效旳进行能量旳节省和回收, 改善能量转换和传递设备旳性能, 优化计算机控制技术等来到达节能旳目旳以满足人类规定。

2.空气调整与全面通风有哪些相似和不一样之处?空气调整由哪些环节构成?答: 全面通风往往达不到人们所规定旳空气状态及精度。

空气调整是调整空气旳状态来满足人类旳需求。

两者同样是变化了人体所处环境旳空气状态, 不过空气调整包括了通风、供暖和制冷等过程。

空气调整包括: 空气处理、空气运送、空气末端分派以及气流组织。

3.空气调整技术目前旳发展方向是什么?答: 节能、环境保护、生活安全性。

空调新技术旳发展: 如空调系统旳评价模拟、温湿度分别处理、计算机网络控制技术等。

第一章湿空气旳物理性质和焓湿图思索题1.为何湿空气旳构成成分中,对空气调整来说水蒸汽是重要旳一部分?答: 湿空气是由干空气和水蒸气构成旳, 干空气旳成分比较稳定, 其中旳水蒸气虽然含量较少不过其决定了湿空气旳物理性质。

2.为何夏季旳大气压力一般说比冬季要低某些?答: 温度升高, 空气体积增大压力减小。

3.饱和与不饱和水蒸汽分压有什么区别,它们与否受大气压力旳影响?答: 饱和湿空气旳水蒸气旳饱和程度代表了对应压力下旳不饱和湿空气可吸取水蒸气旳最大值。

饱和水蒸汽分压由湿空气温度唯一决定, 而不饱和水蒸汽分压与大气压力有关, 由实际旳大气压决定。

4.为何浴室在夏天不象冬天那样雾气腾腾?答: 夏天旳气温高于冬季, 浴室旳水蒸气旳露点温度一定, 夏季空气旳温度高于露点温度, 而冬季空气旳露点温度低于其露点温度。

中华人民共和国国家标中华人民共和国国家标准采暖通风与空气调节设计规范ＧＢＪ１９—８７中华人民共和国国家标准采暖通风与空气调节设计规范ＧＢＪ１９—８７主编部门：中国有色金属工业总公司批准部门：中华人民共和国国家计划委员会实行日期：１９８８年８月１日关于发布《采暖通风与空气调节设计规范》的通知计标〔１９８７〕２４８０号根据原国家建委（８１）建发设字第５４６号文的通知，由中国有色金属工业总公司，会同有关部门共同修订《工业企业采暖通风和空气调节设计规范》ＴＪ１９—７５，已经有关部门会审。

现批准修订后的《采暖通风与空气调节设计规范》ＧＢＪ１９—８７为国家标准，自１９８８年８月１日起施行，原《工业企业采暖通风和空气调节设计规范》ＴＪ１９—７５同时废止。

国家计划委员会１９８７年１２月３０日修订说明本规范是根据原国家建委（８１）建发设字第５４６号文的通知要求，由中国有色金属工业总公司负责主编，具体由北京有色冶金设计研究总院，会同国内有关设计、科研和高等院校等１７个单位，对原《工业企业采暖通风和空气调节设计规范》ＴＪ１９—７５（试行）进行修订而成的。

在修订过程中，修订组进行了比较广泛深入的调查研究，总结了国内实践经验，吸取了近年来有关的科研成果，查阅了国内外大量资料，借鉴了国外同类技术中符合我国实际的内容，多次征求了全国各有关单位以及香港地区的意见，对其中一些重要问题进行了专题研究和反复讨论，最后召开了全国审查会议，会同各有关部门共同审查定稿。

本规范共分八章和十三个附录，主要内容有：总则、室内外计算参数、采暖、通风、空气调节、制冷、自动控制和消声与隔振等。

在执行本规范过程中，请各单位注意总结经验，积累资料，如发现需要修改和补充之处，请将意见和有关资料寄北京有色冶金设计研究总院暖通规范管理组（北京复兴路１２号），以便今后修订时参考。

中国有色金属工业总公司１９８７年１２月主要符号Ａ——声级；矩形送风口边长ａ——围护结构温差修正系数；紊流系数Ｂ——距离；矩形送风口边长ｂ——指数；系数Ｃ——静风；有效热压差与有效风压差之比；系数c f——风压系数C L——逐时冷负荷c p——空气的定压比热容c r——热压系数Ｄ——围护结构热惰性指标；直径d g——工作地点的宽度ｄ——含湿量d o——送风口的直径d s——送至工作地点的气流宽度Ｅ——东；东风Ｆ，ｆ——面积F o——送风口的有效截面积F j——进风口面积F p——排风口面积Ｇ——通风量G j——进风量G p——排风量ｇ——重力加速度Ｈ——高度；水平ｈ——高度；计算门窗的中心线标高；高差h j——进风口中心与中和界的高差h p——排风口中心与中和界的高差h z——中和界标高Ｉ——焓Ｊ——太阳总辐射照度J p——太阳总辐射照度的日平均值Ｋ——传热系数；安全系数Ｌ——风量；空气量ｌ——门窗缝隙计算长度ｍ——散热量有效系数；渗透冷空气量的综合修正系数m1，m2，m3——系数Ｎ——北；北风ｎ——建筑物的楼层数；渗透冷空气量的朝向修正系数Ｐ——电动机功率P n——电动机轴功率△Ｐ——系统总压力损失△P min——调节阀全开时的压力损失Ｑ——散热量；显热量；耗热量Q f——辐射散热量R o——围护结构传热阻R o·min——围护结构的最小传热阻R j——围护结构本体的热阻R n——围护结构内表面换热阻R w——围护结构外表面换热阻Ｓ——压力损失比；南；南风；距离ｓ——净距t o——送风口的出口温度t d——屋顶下的温度t g——工作地点温度t1——露点温度t1p——累年最冷月平均温度t1s——邻室计算平均温度t max——累年极端最高温度t n，t n′——分别为室内计算温度和竖井计算温度t np——室内平均温度t p——排风温度t p·min——累年最低日平均温度t rp——累年最热月平均温度t sh——夏季空气调节室外计算逐时温度t s·max——与累年极端最高温度和最热月平均相对湿度相对应的湿球温度t s·rp——与累年最热月平均温度和平均相对湿度相对应的湿球温度t w——围护结构室外计算温度t wf——夏季通风室外计算温度t wg——夏季空气调节室外计算干球温度t wk——冬季空气调节室外计算温度t wl——逐时冷负荷计算温度t wn——采暖室外计算温度t wp——夏季空气调节室外计算日平均温度t ws季空气调节室外计算湿球温度t zp季空气调节室外计算日平均综合温度t zs季空气调节室外计算逐时综合温度△t H温度梯度△t1s计算平均温度与室外计算日平均温度之差△t r夏季室外计算平均日较差△t y室内计算温度与围护结构内表面温度的允许温差v o冬季室外平均风速；送风口的出口风速Ｖｇ——工作地点平均风速Ｗ——西；西风Ｚ——距离α——系数αn—围护结构内表面换热系数αw—围护结构外表面换热系数β——夏季室外温度逐时变化系数ξj—进风口的局部阻力系数ξr—排风口的局部阻力系数ρ——围护结构外表面对于太阳辐射热的吸收系数ρnp——室内空气的平均密度ρｐ——排风温度下的空气密度ρw i通风室外计算温度下的空气密度ρwn采暖室外计算温度下的空气密度目录第一章总则第二章室内外计算参数第一节室内空气计算参数第二节室外空气计算参数第三节夏季太阳辐射照度第三章采暖第一节一般规定第二节热负荷第三节散热器采暖第四节辐射采暖第五节热风采暖与热风幕第六节采暖管道第七节蒸汽喷射器第四章通风第一节一般规定第二节自然通风第三节隔热降温第四节机械通风第五节除尘与净化第六节防火与防爆第七节设备、风管及其他第五章空气调节第一节一般规定第二节负荷计算第三节系统设计第四节气流组织第五节空气处理第六章制冷第一节一般规定第二节压缩式制冷第三节热力制冷第四节机房设计、设备布置及其他第七章自动控制第一节一般规定第二节检测、联锁与信号显示第三节自动调节与控制第四节制冷装置的自动保护与控制第八章消声与隔振第一节一般规定第二节消声与隔声第三节隔振附录一名词解释附录二室外气象参数附录三室外计算温度的简化统计方法附录四夏季太阳总辐射照度附录五夏季透过标准窗玻璃的太阳辐射照度附录六夏季空气调节大气透明度分布图附录七加热由门窗缝隙渗入室内的冷空气的耗热量附录八渗透冷空气量的朝向修正系数ｎ值附录九自然通风的计算附录十系统式局部送风的计算附录十一除尘风管的最小风速附录十二法定计量单位与习用非法定计量单位换算表附录十三本规范用词说明附加说明第一章总则第１·０·１条为了在采暖、通风和空气调节设计中，体现艰苦奋斗、勤俭建国精神，贯彻国家现行的有关方针政策，以便为安全生产、改善生活和劳动条件、节约能源、保护环境、保证产品质量和提高劳动生产率提供必要的条件，特制订本规范。

空气调节复习资料空气调节应用于工业及科学实验过程一般称为“工艺性空调”，而应用于以人为主的空气环境调节则称为“舒适性空调”。

第一章:相对湿度的定义:湿空气的水蒸气压力Pｑ与同温度下饱和湿空气的水蒸气压力Pｑ。

b之比。

也可近似表示成含湿量d与饱和含湿量d b的比值。

是空气的焓ｈ＝1．01ｔ+（250０+1.8４t)d/１0０0热湿比线：湿空气的焓变化与含湿量变化之比。

ε＝Δh（ｋW）/Δd（kｇ／s)湿球温度,露点温度,干球温度的关系为:干球温度≥湿球温度≥露点温度湿空气的加热过程：通过热表面加热,则温度会增高，含湿量不变。

湿空气的冷却过程：通过表面冷却器冷却，在冷表面温度高于空气的露点温度时,含湿量不会变化，温度下降。

等焓加湿：喷循环水加湿,喷雾加湿,湿膜加湿等属于等焓加湿。

等温加湿:喷干蒸汽，电极式加湿等等焓减湿：利用固体吸湿剂干燥空气时，可以实现等焓减湿过程。

两种空气混合，遵守能量守恒,质量守恒定律。

即G A×h A+G B×h B=(G A+GＢ)h CG A×d A+ＧB×dＢ=（G A+G B）d C第二章：空调负荷计算与送风量负荷：在某一时刻为保持房间恒温恒湿，需要向房间供应的冷量称为冷负荷;相反,为补偿房间失热而需向房间供应的热量称为热负荷；为维持室内相对湿度所需由房间除去或增加的湿量称为湿负荷。

得热量通常包括：太阳辐射进入的热量和室内外空气温差经围护结构传入的热量,人体，照明,设备散入房间的热量。

PＭV-ＰPD指标综合考虑了人体活动强度,衣服热阻，空气温度，平均辐射温度,空气流动速度和空气湿度等六个因素,来评价和描述热环境。

新有效温度是干球温度,湿度，空气流速对人体冷热感的一个综合指标,该数值是通过对身着0．6clo服装,静坐在流速为0.15m/s,相对湿度为50%的空气温度产生相同冷热感的空气的温度。

综合温度：相当于室外气温由原来的温度值增加一个太阳辐射的等效温度值。

空⽓调节复习总结空⽓调节※绪论1.空⽓调节（简称空调）的意义⼦在于“使空⽓达到所要求的状态”，或“使空⽓处于正常状态”。

⼀般是指在⼀定空间内，对于空⽓温度、湿度、流动速度及清洁度进⾏⼈⼯调节。

※第⼀章湿空⽓的物理性质及其焓湿图第⼀节湿空⽓的物理性质1.湿空⽓的密度：ρ=1.2kg/m 3 湿空⽓的密度等于⼲空⽓密度与⽔蒸⽓密度之和2.湿空⽓的含湿量d ：取湿空⽓中的⽔蒸⽓密度与⼲空⽓密度之⽐座位湿空⽓含有⽔蒸⽓量的指标，换⾔之，即取对应1kg ⼲空⽓的湿空⽓所含有的⽔蒸⽓量，所以有.0.622(,)qg q q g q g q g gR P P d P P R P P ρ===ρ⼲空⽓及⽔蒸⽓的压⼒；或0.622(/)qq P d kg kg B P =-⼲ 3.相对湿度?：湿空⽓的⽔蒸⽓压⼒与同温度下饱和湿空⽓的⽔蒸⽓压⼒之⽐，即=100%()qq b q b P P P --饱和⽔蒸⽓压⼒4.湿空⽓的焓h:在空⽓调节中，空⽓的压⼒变化⼀般很⼩，可近似于等压过程，因此可直接⽤空⽓的焓变化来度量空⽓的热量变化。

已知⼲空⽓的定压⽐热 1.005/()p g c kJ kg C ?=?,近似取1或1.01；⽔蒸⽓的定压⽐热q 1.84/()p c kJ kg C ?=?，则⼲空⽓的焓：,/g p g h c t kJ kg ?=?⼲；⽔蒸⽓的焓：h 2500,/q p q c t kJ kg ? =?+汽式中2500为℃时⽔蒸⽓的⽓化潜热（0r ）显然湿空⽓的焓h 应等于1kg ⼲空⽓的焓加上与其同时存在的dkg(或g)⽔蒸⽓的焓，即 (2500)p g p qh c t c t d ??=?++? 第⼆节湿空⽓的焓湿图1.必须知道3个参数（含⼤⽓压强）才能查出其他参数2.热湿⽐线：⼀般在h-d 图的周边或右下⾓给出热湿⽐（或称⾓系数）ε线。

热湿⽐的定义是湿空⽓的焓变化与含湿量变化之⽐，即h d ε?=?；进⼀步，如有A 状态的湿空⽓，其热量（Q ）变化（可正可负）和湿量（W ）变化（可正可负）已知，则其热湿⽐应为(kJ /;kg /)Q Q h W h Wε±=±式中的单位为的单位为 3.【例1-3】已知B=101325Pa,湿空⽓初参数为20A t =℃,60%A ?=,当加⼊1000kJ/h 的热量和2kg/h 湿量后，温度28B t =℃,求湿空⽓的终态量。

《民用建筑供暖通风与空气调节设计规范GB50736-2012》强制性条文第三章室内空气设计参数一． 1 公共建筑主要房间每人所需最小新风量应符合表规定。

3【条文说明】表设计最小新风量。

部分强制性条文。

表表最小新风量指标综合考虑了人员污染和建筑污染对人体健康的影响。

1表中未做出规定的其他公共建筑人员所需最小新风量，可按照国家现行卫生标准中的容许浓度进行计算确定，并应满足国家现行相关标准的要求。

2由于居住建筑和医院建筑的建筑污染部分比重一般要高于人员污染部分，按照现有人员新风量指标所确定的新风量没有体现建筑污染部分的差异，从而不能保证始终完全满足室内卫生要求；因此，综合考虑这两类建筑中的建筑污染与人员污染的影响，以换气次数的形式给出所需最小新风量。

其中，居住建筑的换气次数参照ASHRAE 确定，医院建筑的换气次数参照《日本医院设计和管理指南》HEAS-02确定。

医院中洁净手术部相关规定参照《医院洁净手术部建筑技术规范》GB50333。

第五章供暖二．集中供暖系统的施工图设计，必须对每个房间进行热负荷计算。

【条文说明】集中供暖的建筑，供暖热负荷的正确计算对供暖设备选择、管道计算以及节能运行都起到关键作用，特设置此条，且与现行《严寒和寒冷地区居住建筑节能设计标准》JGJ26和《公共建筑节能设计标准》GB50189保持一致．在实际工程中，供暖系统有时是按照“分区域”来设置的，在一个供暖区域中可能存在多个房间，如果按照区域来计算，对于每个房间的热负荷仍然没有明确的数据．为了防止设计人员对“区域”的误解，这里强调的是对每一个房间进行计算而不是按照供暖区域来计算。

三．管道有冻结危险的场所，散热器的供暖立管或支管应单独设置。

【条文说明】对于管道有冻结危险的场所，不应将其散热器同邻室连接，立管或支管应独立设置，以防散热器冻裂后影响邻室的供暖效果。

四．幼儿园、老年人和特殊功能要求的建筑的散热器必须暗装或加防护罩。

【条文说明】规定本条的目的，是为了保护儿童、老年人、特殊人群的安全健康，避免烫伤和碰伤。

第七章空气调节系统1．答：按照空气处理设备的设置情况，空气调节系统可分为集中式空调系统、半集中式空调系统、分散式空调系统三类。

集中式空调系统的特点是所有的空气处理设备(加热器、冷却器、过滤器、加湿器等)以及通风机等设备都设在一个集中的空调机房内，处理后的空气经风道输送到各空调房间。

半集中式空调系统除了设有集中在空调机房的空气处理设备可以处理一部分空气外，还有分散在被调房间内的空气处理设备。

分散式空调系统的特点是将冷（热）源、空气处理设备和空气输送设备都集中或部分集中在一个空调机组内，组成整体式和分散式等空调机组，可以根据需要，灵活、方便的布置在各个不同的空调房间或邻室内。

2. 答：按照负担室内负荷所用的介质种类，空气调节系统可分为全空气空调系统、全水式空调系统、空气—水空调系统和冷剂系统四类。

全空气系统是空调房间的室内负荷全部由经过处理的空气来承担的空调系统。

全水系统是空调房间的热湿负荷全部靠水作为冷热介质来承担的空调系统。

空气—水空调系统是由空气和水共同负担空调房间热湿负荷的空调系。

冷剂系统是将制冷系统的蒸发器直接放在空调房间来吸收余热余湿。

3. 答：按照所处理空气的来源，普通集中式空气调节系统可分为封闭式空调系统、直流式空调系统和新、回风混合式空调系统三类。

封闭式系统全部使用室内再循环空气，没有室外空气补充。

这种系统最节能，但卫生条件也最差。

直流式系统使用的空气全部来自室外，经热湿处理后送入空调房间，吸收余热余湿后又全部排至室外。

这种系统耗能最多，但室内空气得到了百分之百的交换。

新、回风混合式空调系统采用室外空气与室内再循环空气相混合的系统，这样既节能又卫生。

4.答：一次回风空调系统的简图及夏季工况空气处理过程的h—d图如下图所示。

图7—1一次回风空调系统夏季处理过程（a）系统图示（b）h—d图一次回风系统的装置示意图如图所示。

状态为W的室外新风与状态为N 的室内回风混合为状态C，经喷水室(或表面式冷却器)冷却减湿到点L(点L称机器露点．它一般位于φ＝90％一95％线上)，再从L加热到送风状态点O，然后送人房间吸收房间的余热余湿后变为室内状态N，一部分空气被排到室外，另一部分返回到空调机组与新风混合。

《工业建筑供暖通风与空气调节通用规范》起草说明一、起草过程（一）编制目的为落实《国务院关于印发深化标准化工作改革方案的通知》（国发〔2015〕13号），进一步改革工程建设标准体制、健全标准体系，完善工作机制，住房和城乡建设部于2016年8月9日发布了《关于深化工程建设标准化工作改革的意见》(建标〔2016〕166号)，对工程建设领域的标准化改革工作作出了统筹安排，并对改革的总体要求、任务要求、保障措施等作出规定。

住房和城乡建设部还发布了《工程建设规范研编工作指南》用于指导规范的研编工作。

根据《住房城乡建设部关于印发2018年工程建设规范和标准编制及相关工作计划的通知》（建标函〔2017〕306号），《工业建筑供暖通风与空气调节通用规范》由中国有色金属建设协会担任第一起草单位，中国有色金属工业工程建设标准规范管理处为该规范组织单位。

按照国务院的改革精神和建设部的工作部署，新的规范应达到以下要求：1、工程规范是政府及其部门依法治理、依法履职的技术依据，是全社会必须遵守的强制性技术规定。

2、工程规范内容是工程建设的基本指南和底线要求，应严格限定在工程建设领域涉及保障人民生命财产安全、人身健康、工程质量安全、生态环境安全、公众权益和公共利益，以及促进能源资源节约利用、满足国家经济建设和社会发展的范围内，并应以现行强制性条文为基础，严格控制新增强制性条款。

3、工程建设规范分类为工程项目类和通用技术类。

《工业建筑供暖通风与空气调节通用规范》定位为一部全文强制的通用技术类规范，其内容涵盖设计、施工、验收、运行维护、拆除等环节，适用于全部的工业领域。

4、本规范对现行工程建设标准中涉及工业暖通的强制性条文进行汇总，并对其进行适用性评价，做继续延用、修订或者废止的处理。

5、本规范的内容结构、要素指标和相关术语等要适应国际通行做法，提高与国际标准或发达国家标准的一致性。

6、本规范为今后工业暖通推荐性技术标准以及团体标准、企业标准的制定，起到“技术红线”和方向引导的作用，为行业技术进步预留了发展空间。
