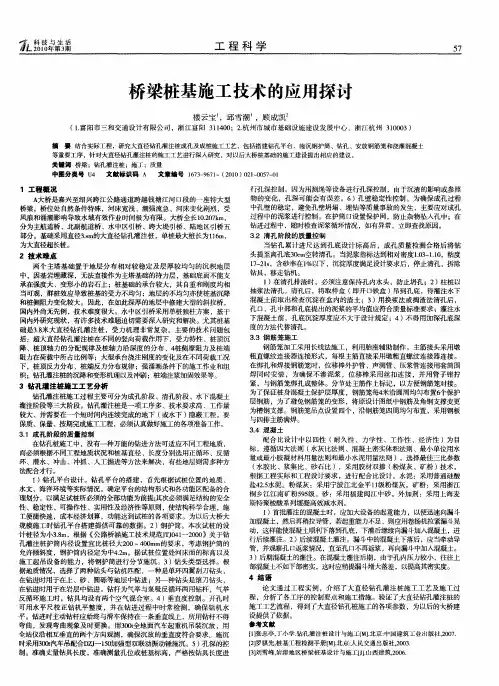

桥梁桩基施工技术的应用分析
摘要：本文依据工程实例探讨了桥梁桩基的施工技术，总结了混凝土灌注桩施工过程的常见问题及处理方法。
关键词：桥梁；桩基；施工；技术
中图分类号：tu74 文献标识码：a 文章编号：
桥梁工程中桥梁桩基极很关键, 桥梁桩基由于深埋在地表下, 再加上多数施工区域地下水较高, 因而桩基的质量一直都难以控制, 况且桩基质量将直接影响桥梁的整体质量。
一、工程概况
某桥为727.4m的24跨预应力简支t梁特大桥,桥梁全宽24.5m,由上下两座独立的桥梁组成,上部结构为24m×30m预应力混凝土简支t梁,下部结构为桩柱式桥墩,桩基为d=2.0m钻孔灌注桩,共92棵,桩长40.6m。地质情况为: 地下水埋深在6.8～7.5m,土质情况为耕土、粉砂-细沙、亚黏土、卵石-圆砾、页岩、黏土岩层等。地质条件十分复杂,施工难度大。
二、桥梁桩基的施工技术
1、开挖灌注桩孔
根据设计要求和建设单位的测量基准点进行测量放样，定出孔桩的中心，要保证桩位定位的准确。挖孔时要注意，如果两个桩间距过小应该采取间隔开挖的方式，第一节井圈的中心线和设计的轴线偏差要小，控制在两厘米之内。开挖桩孔时要修筑钢筋混凝土护壁保护孔壁，其护壁的厚度、配筋以及采用的混凝土的强度要符合设
一、施工前期准备 1、开工前熟悉图纸，了解掌握施工要求以及结构物形式特点，对于各个结构物的部位材料要做到心中有数，同测量人员到施工现场查看，了解每个结构物的位置及周边地形并做好记录（光缆、燃气等），方便以后施工。 2、学习施工分包合同内容，明确责权问题。 3、熟悉合同清单，明确清单内可以计量的工程量。 （拆除结构物、砍树、挖根等需现场确认的工程量及措施费） 二、正式施工 具备开工条件后，修筑施工便道，进行施工，施工队进场后，结合相关人员解决施工队的用电、用水、住宿及人员登记等问题。联系技术部下发施工图纸、施工作业指导书及技术交底等。若图纸出现变更应及时通知施工人员，然后下发施工队调整安排。 施工过程中出现地方问题，及时通知行政部人员联系甲方解决问题。对于隐蔽工程需要留施工照片的及时通知商务人员留取影像资料。在施工过程中，需要项目部提供的小型材料，提前统计好做好计划请示经理批准后，通知采购部人员进行购买。在月末时，统计好本月所完成工程量，并开出结算单交给商务人员审核。（1）、钻孔灌注桩施工工艺流程图
（2）、钻机类型选择 目前公路上较为常用的钻机主要有旋挖钻、回旋钻机（正循环、反循环）、冲击钻。 旋挖钻施工速度快、环保，但费用较高。 适用地形：粘土、粉土、沙土、淤泥质土、人工回填土及 含有部分卵石、碎石的地层。
结合工程地质本项目可以采用的有旋挖钻、回旋钻。 （3）、施工准备 在三通一平的基础上，钻孔桩的准备工作主要有场地平整、桩位测量及放样、制作和埋设护筒；钢筋设备的配备与钢筋制作、混凝土原材料的配备与混凝土搅拌、钻机准备与就位等。 a.场地平整：应先使用推土机或装载机将试验区施工场地推平，并碾压密实，然后在碾压密实的地表上铺设枕木构成钻机平台。 b.桩位测量放样：根据钻孔桩中心坐标值放样，并且在护筒外安全地带设置“十”字形控制桩，便于校核。
桥梁技术交底 目前我标段桥梁已开始桩基施工，由于桩基深埋地表下，地质条件及及施工工艺比较复杂，难度大，特针对桩基施工需要注意事项进行技术交底： 1、挖孔桩桩孔护壁采用C30砼，和桩基砼标号一致，护设锁口梁，并高出地面30cm，如遇较松弱围岩时，根据现场地质情况，用钢筋砼护壁加强，保证施工安全；深水及河床为软土、淤泥层较厚时，尽可能深入到不透水层粘质土内。 3、桩基施工前要认真复核桩位，仔细校对，并打十字线设四角护桩，四周用砼保护，确保桩基施工时护桩不能扰动。 4、在桩基施工时，桩孔每进一米利用十字线及提升冲击锥钢丝绳检查桩孔的垂直度，保证桩位及垂直度控制在允许范围内。 5、桩基在钻进过程中遇到坍孔时，视情况不同采取不同的处理方法：若坍孔部位不深时，深埋护筒，并将护筒周围回填土夯实重新钻孔；若轻度坍孔时，加大泥浆相对密度和提高水位；若发生严重坍孔时将粘土泥膏或水泥投入，待孔壁稳定后再低速钻进；若发生坍孔无法修复时，将钻进全部回填夯实稳定后重新钻孔。 6、桩基砼的配合比根据干桩和水下桩不同分别设计配合比，干桩坍落度一般宜为50-80mm，水下桩的坍落度一般宜为180-220mm，砼拌和时掺入一定数量的减水剂；砼拌和站采用电子计量保证出料砼具有良好的和易性、保水性及粘聚性能，使用专用砼运输车运输，将
砼的坍落度经时损失降到最低。水下砼灌注前，试验室派专人杜学龙对运输到现场的砼裹浆进行检查，不符合要求的砼一律不能用于桩基浇筑。 7、桩基钢筋骨架制作好后，必须经过质检部质检员自检合格后再报验现场监理，严格把关，做到钢筋报验一检合格，骨架每两米左右在四周安装四个保护层块，固定牢固，使骨架在下放过程中保证保护层的厚度；骨架运输采用专用运输车辆，保证骨架的整体性不受扰动。现场施工员在骨架运到钻孔现场吊装时，把各种准备工作就绪，及时、准确地吊装并焊接，使钢筋骨架就位准确并牢固定位。在灌注砼时要掌握好砼灌注速度，及砼拌和料的出场时间，避免灌注过程中钢筋骨架上浮。 8、在砼灌注前仔细对桩孔孔底进行检查，我标段设计全部是摩擦桩，沉渣厚度t≤0.2D（D为桩径，钻孔桩成孔后试验室派专人测定泥的相对密度和粘度，达到规范要求时才能灌注砼。干桩时把孔底涌水和积水清理干净再灌注砼。下料时导管安置尽量对准孔的中心。 9、挖孔桩浇筑砼前，用高标号水泥砂浆对输送导管或串管进行了充分湿润，避免水泥浆被导管或串筒内壁吸附，致砼离析堵管。第一盘砼提高水泥用量，保证水泥浆损耗后砼能达到设计强度，砼浇筑时派专人严格控制浇筑厚度，保证砼振捣的密实。水下桩灌注前对导管进行水密性试验，合格后再使用灌注砼，灌注时，导管到孔底间距控制在40cm左右，首批砼灌注数量按孔径经计算后必须保证导管首次埋深的要求（导管埋深≥1m）。
桥梁工程施工安全生产标准化 本章内容那个包括：桩基施工、基坑施工、墩柱、支架现浇施工、移动模架施工、挂篮悬臂施工、跨线桥通道安全防护。 一、桩基施工 知识点： 1、桩机作业区域应平整，采取安全防护措施并设立警示标志，非工作人员未经批准不得入内。 2、钻机安装时，机架应垫平，保持稳定，不得产生位移或沉陷。每台钻机都应在显著位置悬挂操作规程牌，牌上标明机械名称、型号种类、操作方法、保养要求、安全注意事项及特殊要求等。 3、护筒埋设高度宜高出地面或水位一定高度。 4、泥浆池、水中施工平台周围应设立防护设施和安全警示标志。 5、挖孔桩施工时孔口不得堆集土渣、机具及杂物，附近不得有重车通过。孔口四周必须搭设防护围栏，围栏采用钢筋牢固焊制。 6、挖孔桩井孔内必须搭设应急时使用的安全绳和软爬梯，并随桩孔深放长至作业面，不得用人工拉绳子运送作业人员和脚踩护壁凸缘上下桩孔。 7、跨大河施工时，在进入水上施工作业现场入口处设置值班室；水上作业平台必须配备救生衣、救生圈等救生器材。 8、在通航或禁航河道施工时，按照河道管理部门要求设置通航、警示标志。夜间作业应有足够的照明并配备夜间警示灯。 桩基施工危险源辨识及防控措施
泥浆池防护 周边防护立面
1-1 剖面图（单位：mm） 警示牌说明：
1、泥浆池四周设置高出地面0.5m高、1.0m宽的土埂。 2、四周设防护栏杆，栏杆高1.2m、750px两道，立柱间隔2m，外挂安全网和彩旗，并设置安全警示标志，黄底红字。 泥浆池防护 桩基施工 桩基施工场地
护筒防护 护筒钢筋网盖
警示牌80㎝×60㎝ 说明： 1 、钻机醒目位置悬挂操作规程牌 （1500px×2250px），规程牌上标明机械名称、型号种类、操作方法、责任人、安全注意事项等。 2、施工场地一定范围内设置安全警戒线，醒目位置设置警示标志。 3、孔口护筒采用钢板制作，顶端高出施工水位1m～2m，当处于旱地时应高出地面0.3m，底端埋深依据情况而定；护筒加设钢筋网盖或木板进行防护。 水中施工平台
论桥梁桩基施工技术陆生旭 发表时间：2018-11-01T09:31:40.150Z 来源：《建筑学研究前沿》2018年第15期作者：陆生旭[导读] 随着我国交通基础设施建设的快速发展，人们桥梁桩基础施工技术的要求也越来越高。摘要：近几年不论是高速公路还是国道省道甚至县乡公路都在如火如茶的建设中。面对如此大规模的基础设施建设、公路工程质量显得特别重要。从该工程的施工前准备、钻孔技术、钢筋制作及水下混凝土灌注施工工艺等几个方面详细介绍了桥梁桩基施工中关键的技术问 题，以积累桥梁桩基施工经验，保证桥梁桩基的工程质量和桥梁施工的顺利进行。因此，做好桩基础设计、施工中方方面面的工作，加强公路桥梁桩基础施工管理与控制，对于提升公路桥梁整体施工质量具有重要的现实意义。关键词：桥梁桩基础；特点；混凝土配制；施工质量问题控制 随着我国交通基础设施建设的快速发展，人们桥梁桩基础施工技术的要求也越来越高，对桥梁桩基础是桥梁的重要部位，其质量的好坏直接影响到整座桥梁的工程质量。桩基施工的隐蔽性造成了其在施工过程中存在较多不可预见因素，经常出现一些问题也就不可避免，如果这些问题不及时解决，将直接影响到桩基的工程质量，给工程造成损失。因此，桥梁桩基施工不仅需要利用已有的先进科学技术，还需要丰富的施工经验，对施工中出现的问题及时进行处理，以避免工程质量事故的发生。桩基础是现代桥梁工程中常用的深基础形式，它具有承载力高、沉降变形小、制作灵活方便和适用条件广泛等优点。但桩基础在实践应用中还存在有待改善的环节。因此，探讨针对公路桥梁桩基础施工问题的改善与控制措施值得探讨。 1.桩基础的特点分析 桩基础是最常用的一种深基础。当地基浅层土质不良，采用浅基础无法满足结构物对地基强度、变形及稳定性方面的要求，且又不适宜采取地基处理措施时，往往需考虑桩基础。承受竖向荷载的桩通过桩侧摩阻力和桩端阻力将上部荷载传递到深部土（岩）层，而承受横向荷载的桩则由桩身材料和桩侧土（岩）的弹性抗力来抵抗。根据工程的特点，桩可以发挥各种不同的作用。桩的作用主要有：（1）通过桩的侧面和土的接触，将荷载传递给桩周土体，或者将荷载传给深层的岩层、砂层或坚硬的粘土层，从而获得较大的承载能力以支承重型建筑物。对液化的地基，为了在地震时仍保持建筑物的安全，采用基桩穿过液化土层，将荷载传给稳定的不液化土层。桩基具有很大的竖向刚度，因而采用桩基础的建筑物，沉降较小且比较均匀，可以满足对沉降要求特别高的上部结构的安全需要和使用要求。桩具有很大的侧向刚度和抗拔能力，能抵抗台风和地震引起的巨大水平力、上拔力和倾覆力矩，保持高耸结构物和高层建筑的安全。（2）改变地基基础的动力特性，提高地基基础的自振频率，减小振幅，保证机械设备的正常运转。桩基础具有承载力高、稳定性好、沉降量小而均匀、抗震性能好等优点，而且桩基础能以不同的桩型和施工方法适应不同的水文地质条件、荷载性质和上部结构特征，因此具有良好的适用性。随着近代科学技术的发展，桩的种类和桩基型式、施工工艺和设备以及桩基理论和设计方法都有了很大的改进。桩基更成为土质不良地区修建公路桥梁及其它工民建筑物所广泛采用的基础型式。此外，从国内外的工程实践来看，采用桩基础便于实现基础工程的机械化和工业化施工，所以桩基础是一种具有广泛应用前景的深基础。随着建筑技术的发展，桩基础的应用越来越广泛的应用，其几乎可应用于各种地质条件和类型的大型桥梁等建设工程，尤其适用于建造在软弱地基上的构筑物。此外，在地震区、湿陷性黄土地区、膨胀土地区及岩溶地区，桩基础也是一种极为重要的基础型式。 2.提升公路桥梁桩基础质量，施工混凝土的合理配制是重要前提之一为了满足基础混凝土的基本要求，混凝土的配制是关键，公路桥涵施工技术规范对桩基础混凝土的材料和配制提出了具体技术要求，一般施工图设计也给出施工要求。结合近几年来在桥梁施工中的体会，归纳起来有以下几点：（1）水泥 矿渣水泥、火山灰水泥、粉煤灰水泥、普通水泥都可用于桩基础施工。水泥的初凝时间不宜少于2.5h。水泥的强度等级不宜小于32.5，使用高强度等级水泥不能减少用量，不能使用早强剂。（2）粗集料；可选用卵石或碎石。粗集料粒径最大应小于导管内径的1/6～1/3，但不应超过37.5mm。选用碎石时应提高3%～5%的含砂率，混合料含砂率一般宜采用40%～50%为宜。细集料；宜采用级配良好的中砂。级配应符合规范和设计要求。（3）最小水泥用量；规范规定每立方米混凝土中水泥用量应不少于350kg。强度和耐久性桩基础混凝土的强度与耐久性有密切联系。一般来说，强度高耐久性也高，强度取决于水灰（胶）比、水泥强度等级、水泥用量、粗集料的种类和性质及有无掺用外加剂等。根据有关资料和实践证明，桩基础混凝土的强度要比其他混凝土强度低，一般低50%～90%。 3.桩基础施工质量问题的控制（1）防止桩身断裂的质量控制桩身在施工中出现较大弯曲，在反复的集中荷载作用下，当桩身不能承受抗弯强度时，即产生断裂。当施工中出现断桩时，应以工程地质条件及桩所处具体结构部位为依据，采取补桩等方法予以解决。条基补一根桩时，可在轴线内、外补，补两根桩时，可在断桩的两侧补。柱基群桩时，补桩可在承台外对称补或承台内补桩。（2）关于沉桩达不到设计要求的质量控制有时沉桩达不到设计的最终控制要求。一方面，勘探点不够或勘探资料粗略，对工程地质情况不明，尤其是持力层的起伏标高不明，致使设计考虑持力层或选择桩尖标高有误，也有时因为设计要求过严，超过施工机械能力或桩身混凝土强度。另一方面，勘探工作是以点带面，对局部硬夹层或软夹层的透镜体不可能全部了解清楚，尤其在复杂的工程地质条件下，还有地下障碍物，如大块石头、混凝土块等。打桩施工遇到这种情况，就很难达到设计要求的施工控制标准。遇有硬夹层时，可采用植桩法、射水法或气吹法施工。桩如果打不下去，可更换能量大一些的桩锤打击，并加厚缓冲垫层。选择桩锤应以重锤低击的原则，这样容易贯人，可减少桩的损坏率。选择合理的打桩顺序，选用“之”字形打桩顺序，或从中间分开往两侧对称施打的顺序。桩基础工程正式施打前，应做工艺试桩，以校核勘探与设计的合理性，重大工程还应做荷载试验桩，确定能否满足设计要求。（3）防止桩顶碎裂的质量控制
浅议复杂地质条件下桥梁桩基施工的技术难点处理 随着社会的不断发展，市场经济的深化和城市化进程的不断深化，为我国经济发展奠定了坚实的基础。当然我国道路建设技术也进入了一个新阶段，桩基工程作为桥梁工程中的关键部分，占据着重要的地位。在施工过程中，桥梁桩基都埋在地表下，并且桩基所在的地区，地下水丰富。项目管理人员必须根据实际情况，制定出一套完整、合理的施工方案。其次要加强桩基工程施工过程中的监管，确保桩基施工完成后质量过关。文章结合了惠州范和港大桥主桥桩基施工的工程实例，分析了在复杂地质条件下的桩基础施工过程中，遇到的技术难点以及解决方案，对今后架桥技术的改进有一定的借鉴意义。 标签：地质条件；桥梁桩基；技术难点处理 1 惠州范和港大桥工程简介 惠州范和港大桥总长度是2741M，桥跨组合为：（40+2×50+40+20×50）mPC 连续箱梁+（152+300+152）mPC斜拉桥+（19×50）mPC连续箱梁。其中主桥长度为604m，主桥2个主墩共有桩基32根，直径2.8m；2个辅助墩共有桩基12根，设计为变截面桩，直径φ2.8-2.5m。主桥桩基设计为摩擦桩，但入中、微风化岩层深度均大于6m，是传统意义上的嵌岩桩。主桥桩基均设有φ3000*22mm 永久钢护筒，一般穿过淤泥层，少部分到达全风化或强风化岩层。 2 惠州范和港地域的地质情况 根据勘探报告，该大桥的主墩施工区域主要是由微风化灰岩、砾砂夹卵石、粉土、粉质粘土夹碎石、微风化大理岩等组成的地质，地质条件十分复杂。同时，地勘方共完成钻孔55个，其中在21个钻孔中遇见溶洞，3个钻孔见土洞，一般溶洞多发育于微风化灰岩及微风化大理岩中，洞高约0.4～9.5m，大部分有粉质粘土或粉土及砂卵石充填，一般1个钻孔见1～2层溶洞，个别钻孔见有3～4个溶洞呈串珠状分布，见洞率约为35%，属岩溶强发育区；土洞多见于基岩与第四系覆盖接触部位，洞高2.7～4.5m，充填流塑粘土。 3 惠州范和港大桥主桥桩基施工技术难点分析 惠州范和港大桥的桩基建设，在整个施工过程中，主要涉及了三个方面的技术难点： （1）嵌入岩层强度硬度高，影响钻进速度。全桥基岩品质指标RQD值从0至90%，分布范围很宽，岩体质量等级从Ⅱ至Ⅴ级不等。岩石单轴抗压强度41～116.6Mpa，最大值达198MPa。 （2）基岩岩溶发育，溶洞密布，溶槽、溶隙纵横交错，增加了成孔风险。溶洞高度最大达8m，部分溶洞竖向呈串珠状排列，横向、前后或左右互相连通，
关于市政工程桥梁桩基施工技术的探讨王荣华 发表时间：2018-05-23T15:35:05.570Z 来源：《基层建设》2018年第7期作者：王荣华 [导读] 摘要：现阶段，在城市建设过程中最重要的就是市政工程的建设，它给人们的出行提供很大便利。 身份证：32081119840925XXXX 摘要：现阶段，在城市建设过程中最重要的就是市政工程的建设，它给人们的出行提供很大便利。市政工程当中桥梁工程建设的施工，涉及到的内容十分复杂，其中桩基施工技术的应用就比较关键。本文主要就市政桥梁工程施工的特征以及桩基施工中出现的问题加以分析，然后对市政工程桥梁桩基施工技术和施工要点进行详细探究。希望通过此次对市政工程桩基施工技术的研究，能够有助于实际施工质量的保障。 关键词：市政工程；桥梁工程；桩基施工技术 引言 在桥梁施工中，桩基础属于其中的一项重点也是难点环节，并且桩基础的施工质量与桥梁工程的使用安全性有着直接的联系，因此，相关人员一定要对桥梁桩基施工技术的完善工作引起足够的重视。但是，在实际的施工过程中经常会受到外界因素的影响，其中主要包括了施工条件、施工技术以及施工环境等，导致桥梁桩基的质量一直得不到有效的保障。针对这种现象，一定要对桥梁桩基施工。 1市政桥梁工程施工特征体现 城市化进程的加快背景下，对市政桥梁工程的施工也提出了更高要求，充分重视桥梁工程施工质量的保障就显得比较重要。市政桥梁工程施工中有着鲜明的特征体现，施工的进度比较快，以及对施工流程有着严格要求。市政桥梁工程施工对人们的出行有着影响，所以在施工的进度控制方面就有着严格要求，以及注重施工的质量控制，需要在施工中严格按照施工流程。市政桥梁工程施工的工程量比较大。通常市政桥梁工程是在城市中心地带，在具体的施工中，就要充分重视交通的问题，所以在施工中就会涉及到诸多的影响因素，在施工的工程量方面就比较大。桥梁自身的容量因素影响下，使得工程的整体施工量比较大，在施工的难度上也比较突出。会涉及到地下管线以及多种工艺交错实施等。 2桥梁桩基施工的重要性 在桥梁工程中，桥梁桩基属于一项非常重要的组成部分，与桥梁自身的负荷有着直接的联系，并且还承担着来往车辆的负荷。通过对桥梁桩基的有效建设，不仅可以保证桥梁工程的稳固性，同时还能提高桥梁工程的使用年限。要想保证桥梁桩基的作用可以实现全面的发挥，使桥梁工程的稳固性可以满足实际的使用需求，首先应该不断提升桥梁桩基的安全性与可靠性，使桩基施工可以实现有效的开展。要想实现对桩基施工质量的有效控制，需要对桥梁桩基的施工规范要求进行明确，然后对桩基实现全方面的控制，其中主要包括了施工技术、施工材料、施工流程等，保证桩基施工可以严格按照具体的规范要求来进行，当桩基的施工质量得到提升时，桥梁工程的承载能力也会相应提升，从而可以保证整个桥梁工程的安全性与稳定性，由此可以看出，在桥梁工程施工中，加强对桥梁桩基的施工质量控制工作有着非常重要的意义。 3桥梁桩基施工中的常见问题分析 3.1塌孔问题 在桥梁桩基施工中，塌孔属于一种比较普遍的质量问题。通常情况下，施工人员在对护筒进行设置和安装的过程中，没有严格按照相应的设计标准规范来进行，在桩基施工中，需要将护筒埋入到地下位置，但是因为受到不同地质施工条件的限制，所以在钻孔过程中被无法对深度和硬度进行有效的控制。最终可能会造成孔洞的受力情况不具备均匀性，严重时可能就会导致桩基表面出现塌孔现象。另外，在钻进的过程中需要对泥浆进行有效的使用，这样可以发挥出一定的护壁效果，但是施工人员没有对泥浆的稠度以及体积进行合理的控制，与钻进的比例不能达成一致，不但达不到具体的保护效果，严重时也会导致塌孔现象的发生。 3.2桩基钢筋笼偏位问题 在桥梁施工过程中很容易发生桩基位置偏移现象的发生，其表现形式主要包括两种，一种是钢筋笼偏位，另一种是漏筋，这两种现象在桥梁桩基的加固和维护过程中都比较常见。引起这种现象发生的原因主要包含了两个方面：一方面是在埋设护筒的时候，施工人员不小心触碰到了桩位使其发生了一定的偏移；另一方面是测量仪器放好桩位后，钻机在施工过程中发生了一定的倾斜，在钢筋笼下住过程中使得桩位发生了一定的偏移。 3.3斜孔问题 斜孔问题也是一个十分常见的问题，主要就是因为岩面过于倾斜或者土层软硬分布不够均匀导致的。所以一定要重视桥梁桩基在施工过程中的地质问题，对水底的岩石进行全面的勘察与探索。在施工过程中，对遇到的大石头或者探头石，要立即将其击碎，防止影响施工的进程和质量。对于桥底的土层软硬不均匀的现象，可以将混凝土灌入孔内，然后在其完全凝固后用锤子把它打进去，使土层全部都变得坚硬。最后就是对岩面倾斜的位置，可以使用一些石头或者片石将凹陷处填平，在其基础上实施冲击，使岩面平整、结实。 4市政工程桥梁桩基施工技术和施工要点 4.1挖孔施工技术 挖孔施工技术要求:首先，对挖孔施工设备进行严格检修和测试，对用水、施工道路、电力线路等进行综合布置和管理;其次，熟悉和掌握混凝土及相关材料的质量和性质，排水泥浆如果较为浓稠则要进行疏通，仔细测量浇筑高度，严格控制桩头的预留高度;再次，对钢筋骨架的质量进行检测，并在每一节的端首用十字撑加固;最后，开动钻机之前要确保设备底座是稳定、平衡的，且钻机发动后，要对钻孔中心度进行有效的测量及核对，避免移位。还要对孔内的情况有所掌握，将护筒水位进行合理控制。 4.2钢筋笼制作与安装 钢筋作为桥梁工程荷载力发挥的主要承担者，在其制作和安装时更需要严格控制施工技术。首先在钢筋笼的制作环节，务必要按照施工设计图严格规定钢筋的长度、规格，掌握钢筋笼的制作方法，并到施工现场做好测量工作，对比现场测量情况与设计图纸是否一致，然后再根据现场确定钢筋笼的尺寸要求。在制作时严格控制钢筋笼的主筋之间的空隙，主筋、以及箍筋都需要布置均匀。在焊接时，需要严格要求焊接工艺，对焊件、焊条的选用要符合施工标准，如此，才能确保钢筋笼制作完成后的质量。在钢筋笼的运输过程，需要用物体对
桥梁桩基施工技术分析 桥梁桩基施工中，受各种内外部因素的影响较大，在施工过程中，要加强对其施工技术的应用，避免出现技术性问题，导致工程项目整体质量的下降，甚至产生安全事故。文章根据作者工作实践，对桥梁桩基础施工技术进行了探讨。 标签：桩基础；施工技术；工艺 1 桩基础施工方法与施工工艺选择 某桥梁位于河堤坡面上，厚度约4-6米，上薄下厚，需在河堤坡面弃石层上填筑施工平台，填筑材料为泥夹石，填筑厚度平均约6米。墩桩基拟采用冲击钻成孔，考虑到桩位下有较厚的弃石层，且石块体积大，钢护筒无法用震动锤振至基岩面，如钢护筒不到基岩面，则钻孔施工时万一桩基下方遇溶洞，泥浆面下降，未用钢护筒护壁部分存在垮孔及落石卡锤风险，因此必须用钢护筒或混凝土护壁至基岩面。如采用大锤冲孔至基岩面，再用钢护筒护壁至基岩，则成本太高；如采用人工挖孔混凝土护壁至基岩面则无需用钢护筒，仅需在井口埋置3米长钢护筒，大大节约成本。综上分析，拟采用人工挖孔结合冲击钻冲孔来完成桩基成孔基岩面以上采用人工挖孔，基岩层采用冲击钻冲孔，砼采用水下灌注桩。 2 准备工作 在进行桥梁的桩基础施工前，需要深入了解该工程的地质资料，对资料进行详细的解读；其次，对桩基施工图纸、施工场地及周边地区地下管线的情况、施工使用的材料设备与及相关配套设备资料都要进行全盘了解，做到心中有数。最后，对于桥梁桩基的施工组织设计以及施工的方案报告、质检报告等相关资料进行科学的整理和存档，以備后续查看，最大限度保证工程施工质量和进度。 在施工之前，需要在施工图纸上进行标明桥梁桩位以及编号、水电线路位置、临时设备安放的位置，合理安排施工顺序。其次，合理的施工計划和人员安排是确保施工顺利进展的前提，在施工前都需进行科学的计划与安排。最后，桥梁的桩基础施工是一项极其复杂的工艺，需要完善的机械设备、材料去支撑，同时，不同季节施工技术又有所不同，这些都需要制定详细计划和完善的保障体系。 桥梁的桩基础施工是一项施工难度大且危险性高的工作，除了采取合适的施工工艺外，还需要机械施工和人力施工的全力配合，在施工过程中，完善的安全措施极其重要。如：在进行孔灌注过程中，挖出的土石方需要按照相关规定摆放于远离施工洞口一米外的地方；加强对井壁安全保护；提高施工人员的技能与安全意识，对于电源安装和拆除需要具有相关电工证件的施工人员进行操作；施工前加强对施工人员技能的培训，提高对电器的正确使用，避免出现漏电、触电、一闸多用的情况发生。 3 施工流程
浅析桥梁桩基施工常见问题及应对措施 发表时间：2018-10-01T15:42:29.097Z 来源：《基层建设》2018年第26期作者：李云双 [导读] 摘要：在桥梁桩基施工中，由于工程施工难度较高，而桩基在工程中所起到的作用较为突出，为了避免安全隐患的出现，提升施工质量，应该通过选择合理的施工方法，有针对性的解决实际的问题，提升结构稳定性和承载力，确保后续施工活动有序开展。 北京市市政六建设工程有限公司北京 100023 摘要：在桥梁桩基施工中，由于工程施工难度较高，而桩基在工程中所起到的作用较为突出，为了避免安全隐患的出现，提升施工质量，应该通过选择合理的施工方法，有针对性的解决实际的问题，提升结构稳定性和承载力，确保后续施工活动有序开展。 关键词：桥梁桩基；施工；常见问题；处理措施 1灌注桩的施工工艺 在钻孔灌注桩施工过程中，应遵循一定的工艺流程，具体流程如下：平整场地→泥浆制备→埋设护筒→铺设工作平台→安装钻机并定位→钻进成孔→清孔并检查成孔质量→下放钢筋笼→灌注水下混凝土→拔出护筒→检查质量。 在钻孔灌注桩施工之前，应对施工现场进行清理，保证施工现场无杂物，然后根据施工图纸，进行基准桩位的准确放样；根据施工要求，一般钢护筒较为适宜，对于钢护筒的刚度，应保持在1.5～3m范围之内，接头位置还应设置0.5cm橡皮垫圈，避免发生漏水情况。应根据施工要求，科学、合理的进行泥浆制备；在钻孔灌注桩施工中，钻孔施工非常关键，首先应设置好钻机，保证其顶端和底座牢固，并根据施工情况以及施工要求，确定合理的钻孔方式；在完成钻孔后，应及时的进行清孔，将孔中的残渣和泥浆及时的清除，同时还对桩孔进行检查，包括孔径、孔深以及垂直度等等；在下放钢筋笼之前，应对钢筋笼的质量进行检查，符合要求后，开始下放钢筋笼；在灌浆之前，进行承压试验，在设置导管时，保证导管埋入混凝土有足够的深度，避免发生断桩事故，并防止孔壁坍塌。 2桥梁桩基施工中存在的问题 2.1塌孔 在桥梁桩基施工中，塌孔是一种常见的质量问题，将会严重影响到工程建设质量和人员安全。就当前桥梁桩基施工中出现的塌孔问题来看，主要是由于桩基结构护筒未能严格遵循设计要求在规定的深度地层中预埋。由于不同施工区域地质条件差异较大，受到多种客观因素影响，导致护筒作业中的钻头受力不均衡，影响到钻孔受力不均匀，出现塌孔现象，带来严重的安全事故。此外，在泥浆护壁钻孔灌注桩施工中，所用的钢筋、石焊条、水泥、砂等原材料将直接影响到工程质量，这其中，保护壁成孔的关键就是取决于泥浆的质量，如果泥浆的质量不达标很容易出现质量缺陷。 2.2缩颈或斜孔 缩颈或斜孔同样是桥梁桩基施工中常见的质量问题，为了确保施工稳定性，保证下部分结构可以具备足够的承载力抵御上部结构的载荷作用，所以需要通过钢筋笼实现。但是，钢筋笼的大小和孔径可能存在一定的差异，导致钢筋笼无法顺利下放，出现缩颈或是斜孔问题。通过大量实践可以了解到，导致桥梁桩基施工质量问题的主要因素是地质条件，如果地层中某一面较为松软，成孔后可能在长时间放置后泥浆比重降低，出现缩颈问题。与此同时，在成孔附近堆放材料或是设备工具，可能导致外力因素作用下石料进入到孔洞中，出现缩颈问题。一旦出现斜孔问题，那么施工人员施工中可能由于不小心，将大量碎石或是其他材料掉落到孔洞中，致使钻头的受力不均匀。而在桩基连接杆施工中，连接杆两端的压力较大，如果振动幅度过大，可能出现不均匀沉降问题，加剧连接杆磨损老化，影响到后续施工活动的有序开展，加大施工成本。 2.3导管问题 （1）计算错误，压盘混凝土数量不足或导管较短距桩底的间距太大，压盘混凝土不能埋住导管底口，泥浆从导管底部进入到导管中。（2）灌注前没有做导管压力试验，这有两方面的原因，一是接口的胶垫老化损坏；另一原因导管损坏，上面存在裂缝，泥浆从损坏处进入导管内。（3）在灌注施工中，灌注混凝土有时不太畅通，就会上下抽动导管，如果用力过猛或者抽动时不小心把导管挂到钢筋笼上，就会使导管接口开裂，泥浆从开裂处进入导管内。有时灌注过程中，混凝土上升面的高度测量错误，拆除导管长度过长，导管底部脱离了混凝土面，也会使泥浆进入导管内。 2.4断桩夹渣现象 （1）因各种原因（停水、停电、设备损坏、混凝土供应）造成混凝土灌注长时间停滞，混凝土凝结不连续造成断桩。（2）首次灌注的混凝土数量偏少，未能有效将沉渣上翻至混凝土面，形成不良夹层而导致断桩。（3）灌注时导管一次提升高度过大，超过孔内混凝土的上升面，导管埋入混凝土的深度不够，孔内浮浆、泥沙等渗入导管内与混凝土混合造成夹渣现象。 3桥梁桩基施工中问题的有效处理措施 3.1塌孔问题的处理 在桥梁桩基施工中，对于塌孔问题的处理，首先需要分析不同大小的塌孔问题形成的原因，主要是受到工程体系影响。为了可以有效解决这一问题，就需要相关工作人员结合桥梁工程的建设要求和建设情况，有针对性选择合理措施予以实践，解决塌孔问题，降低对工程整体建设质量带来的影响。基于此，首先应该在塌孔测区域，测量塌孔的具体深度重新设置护筒，并将孔洞周围的护壁结构夯实，提升结构稳定性。其次，借助钻孔机等相关机械设备辅助施工活动开展，并对护壁的承载力大小和厚度进行检测，在此基础上来判断塌孔的程度和危害程度。 3.2缩颈和斜孔的处理 对于缩颈和斜孔的处理，是桥梁桩基施工管理工作中的一个重要内容，应该在了解问题处理流程的基础上，制定合理的解决方案。首先，施工人员应该将孔洞周边杂物清理干净，尽可能降低孔道土层的承载力，提升结构稳定性。其次，对于施工问题，相关工作人员需要结合工程施工要求，选择相配套的正孔器进行处理。最后，借助正孔器，充分发挥钻头和钻杆的相互作用，形成一个牢固的保护架，这样不仅可以有效降低钻头自重，还可以有效抵御外力作用带来的不良影响，提升施工质量。 3.3加强导管的处理 计算好压盘混凝土的数量，充分考虑桩孔塌孔、扩孔造成压盘混凝土数量增大，另一方面测算好孔深，按照规范要求导管底口距桩孔控制在0.4m左右。做好导管压力试验，有问题及时处理。导管使用频率较大时，施工期间也应加做压力试验，及时更换破损的胶垫和检查
桥梁桩基（冲击钻）施工中常见的问题及处理措施 一、桩基在钻孔过程中容易出现的问题及处理措施 1、坍孔 坍孔的特征是孔内水位突然下降又回升，孔口冒出细密的水泡，出渣量明显增加而不见进尺，钻机负荷显著增加等。 坍孔原因：大多数是由于泥浆性能不符合要求、孔内水头未能保证、机具碰撞孔壁等原因造成的。 处理措施：发生坍孔后，应查明坍孔的位置再进行处理。坍孔位置较深且不是很严重时，采用粘土回填至坍孔位置以上2m~3m并采取加大泥浆比重、改善泥浆性能、加高水头等措 施，继续慢慢钻进；坍孔严重时，应立即将钻孔全部用砂类土或砾石土回填，如果无砂类土和砾石土，可采用粘质土掺入5%~8%的水泥进行回填，待孔内回填土稳定后重新开钻；坍孔位置不深时，可采用加深护筒的方法，将护筒内的填土夯实，重新开钻。 2 、斜孔 斜孔一般多发生在采用冲击钻成孔上。 斜孔原因：通常是由于地质松软不均、岩面倾斜、钻架移位、钻架不平或钻头遇到探头石等原因造成的。 处理措施：钻孔时，要经常检查钻盘是否水平或钢丝绳是否垂直，孔口位置的钻杆或钢丝绳的平面位置是否正确，一旦发现偏差应及时调整。当出现斜孔时，一般可在偏斜处吊住钻头反复扫孔，使钻孔正直。偏斜严重时，应回填粘质土（采用回旋钻成孔）或片石（采用冲击钻成孔）到偏斜处顶面，待沉积密实、稳定后重新开钻。 3、扩孔 扩孔原因：扩孔大多数是由于孔壁坍塌或钻杆摆动过大造成的。处理措施：一般是采用失水率小的优质泥浆护壁，改善钻机的机械性能（减小钻摆动）来控制扩孔率。 4 、缩孔 缩孔原因：通常是由于地层中含有膨胀土、软塑土、泥质页岩等不良地质造成的，钻头磨损过大亦能使孔径稍小。 处理措施：缩孔发生后，应立即查明原因，如因钻头磨损过大造成的缩孔现象，应对钻头及时补焊，加大钻头。如因以上不良地质条件造成的，当缩孔不严重时，可采用钻头上下
谈路桥桥梁桩基施工 发表时间：2018-08-13T15:13:23.520Z 来源：《基层建设》2018年第20期作者：韩道君 [导读] 摘要：近几年来，我国经济得到了迅猛的发展，公路机动车辆数目也不断增加，因此公路桥梁工程得到了快速的发展。 山东高速股份有限公司京台济南养护分中心山东 250000 摘要：近几年来，我国经济得到了迅猛的发展，公路机动车辆数目也不断增加，因此公路桥梁工程得到了快速的发展。因为公路桥梁建设工程通常需要跨过大量的复杂地，其施工难度较大。在整个工程当中，其桩基工程是最为重要的一个环节，桩基的施工质量与其整个质量有着之间关系。在施工当中只有对其桩基工程施工技术进行有效的控制，才能够确保工程的施工质量。鉴于此，笔者在此简单阐述了对公路桥梁桩基工程施工技术控制的若干要点。 关键词：公路；桥梁；桩基工程；技术控制 1 施工前准备工作 汽车随着我国社会经济的稳步发展而愈发的普及，因此社会发展对道路交通运输设施的需求也就不断的增加，促进了公路桥梁施工建设步伐的加快。桩基工程在路桥工程当中一直都是企业施工管理的重难点。该项施工项目的质量直接影响着桥梁的使用寿命及其投入使用之后的养护。当前，施工企业在进行现代公路桥梁管理中需要以技术管理为基础，确保桩基质量，这就对企业的管理水平提出了更高的要求。 施工人员在进行桩基施工的时候需要严格按照施工要求来进行施工，以及配合施工现场的要求来施工，并且在实际工作中不断落实责任机制，确保整个施工的施工质量。施工人员在施工之前应该仔细研究施工图纸，并在施工过程中落实施工技术，结合施工地的施工情况以及地理情况制定适宜的施工计划。在施工仪器以及机械进场之前，需要施工人员严格检查施工仪器的施工质量，严格落实岗位责任制，确保施工质量以及施工进度。 2 提高公路桥梁桩基工程技术控制效率的对策及建议 2.1 明确桩基技术控制要点，加强执行和监督力度 技术管理人员在进行公路桥梁桩基施工中需要熟悉并掌握工程设计图纸中的内容，针对其中不合理的问题及时与工程师进行商讨与改进。同时，管理以及技术人员需要明确桩基施工的控制要点，对其整体情况做一个了解。在施工中，企业需要制定紧急预案，采用有效的预防措施来施工出现技术以及安全问题。此外，在施工当中，管理人员须结合国家标准，对桩基施工技术的规范性进行，降低环境对施工的影响。若施工当中存在技术施工问题，管理人员需要与技术人员合作对其立即进行处理。在施工当中，管理人员需要深入的贯彻工程的技术控制监督制度，需要对技术人员的施工操作进行严密的控制，及时纠正其施工存在的问题， 严禁施工当中出现违规操作，确保技术控制工作的规范性与系统性。 2.2 实施有效的桩基工程的过程技术控制 桩基工程属于一项地下隐蔽工程，在进行施工管理当中不能够利用直观观察的方式来进行质量控制。因此其施工质量控制的难度较高，尤其是在进行灌注桩施工时，其施工常常出现问题，从而影响桩基使用的安全。因此，在施工阶段进行技术控制时，管理人员需要结合桩基工程的实际，从其特点以及类型和工艺等角度来进行综合的考虑，统筹其各个方面的影响因素，技术人员在测量放样当中也需要合理的利用回旋钻头、冲击钻机等设备，确保桩基的桩位以及台墩中线的科学性，确保其符合相关标准。同时需要选取科学的施工技术，确保桩基结构的承载力。大量的静荷载压桩试验也是技术质量监督工作中的必要环节，结合其实验结果来掌握桩基承载力，从而提高桩基施工技术的科学性。 在实际工程施工中，需要落实一下几点技术控制措施： （1）强化桩基的水准基点技术控制力度，进行严格的复核工作。 （2）参考回填密度、护筒埋设参数标准进行技术控制。 （3）在施工中落实清空与钻孔工作，同时需要结合设计要求来确定灌注桩的桩顶标高。 （4）钢筋笼的安装需要按照技术要求进行，并对其进行焊接处理。 （5）对混凝土产品质量进行严格的控制，并选择科学的桩基灌注方式，在完成混凝土灌注之后需要对其进行有效的养护管理。 2.3 构建健全的桩基技术控制管理体制 完善的技术控制制度要是落实管理工作的前提，其内容应该包括工程的施工技术信息、参数以及技术交底等多方面的内容。同时施工单位需要对施工技术人员进行技术培训，提升技术人员的施工技术水平，使其能够掌握在不同施工情况下应当使用何种技术，从而确保公路桥梁桩基的顺利施工。并且，还需要重视技术交底工作，施工企业需要从施工组织、施工任务以及工艺流程等方面进行施工规划，同时加强对技术控制数据的管理，确保技术参数的的可靠性。在桩基施工中要严格遵循技术控制管理体制，划分不同施工部门的责任和义务，制定桩基工程施工目标、技术要求，确保技术控制工作有条不紊、循序渐进的开展。 2.4 技术控制要点的监督 需要落实技术要点的控制工作，这样才能够确保技术控制工作的效果。在进行桩基施工中， 管理人员需要加强要点的控制。在正式进行工程桩基施工之前，施工企业需要组织相关的工作人员来进行交流。其交流的主要内容就是施工当中的技术问题，使其能够在会上了解并掌握桩基施工的各项技术参数，使其能够了解施工技术要点，从而提高工作人员的业务能力。在施工的过程中，施工企业需要要求管理与技术人员结合技术要点来加强监控，从而最终达到公路梁桩基工程技术控制要求。 2.5 重视施工机械设备的养护技术控制工作 当前各种先进机械设备随着科学技术的发展而广泛的应用到了我国当前的公路桥梁工程施工中，尤其是桩基工程施工中。因此，在施工当中了解机械设备的性能和状态也是进行技术控制的重要内容。管理人员在进行桩基工程的技术管理控制工作中，其需要加强对机械设备性能以及设备的养护工作的重视程度，同时结合工程工期进度以及工程的实际情况来编制合理的机械设备养护规划。在进行桩基施工时，需要对设备的使用性能进行实时的观察，确保其使用性能的良好，一次来确保其能够满足路桥桩基施工技术的控制要求。此外，施工当中，企业还需要对技术人员进行施工机械设备操控培训和教育工作，对其进行定期的操作培训与教育，不断地提高其机械设备的操控水平，从而确保其在施工当中能够有效的执行各大技术控制的要点，以此来确保公路桥梁工程的桩基技术控制目标能够实现。
公路桥梁常见的桩基施工技术 一、桩的分类 1、按桩数分 单桩：仅一根桩 排桩：为一排多根桩 群桩：为多排多根桩 2、按所处位置分 水下桩：桩位处于水下 水上桩：桩位处于水上 3、按制桩方法分 预制桩：先预制再打设到位的桩 灌注桩：先成孔再灌注成型的桩 4、按成桩施工方法分 人工挖孔桩：人工开挖成孔再成桩 钻孔灌注桩：采用钻机钻进成孔再成桩 打入桩：将预制桩打入地基中，预制桩有木桩、钢管桩、钢筋混凝土桩、PHC桩，等等 5、按成桩方法分 非挤土桩：不挤压桩侧土体
部分挤土桩：部分挤压桩侧土体 挤土桩：桩挤压桩侧(底)土体 6、按受力特点分 摩擦桩：桩顶荷载全部由桩侧阻力来承担 端承摩擦桩：桩顶荷载主要由桩侧阻力来承担 端承桩：桩顶荷载由桩端阻力来承担 摩擦端承桩：桩顶荷载主要由桩端阻力来承担 7、按桩的使用功能分 抗压桩：承担桩顶传来的压力（通常） 竖向抗拔桩：桩承担向上的拉力 水平受荷桩：桩头承担水平荷载 复合受荷桩：桩承担复合荷载 8、按桩的截面形状分 圆桩：桩的横截面为圆形（管桩为空心） 方桩：桩的横截面为方形 异形桩：桩的横截面为圆端形、椭圆形或多边形的桩，等等9、按桩长方向的空间位置分 竖直桩：桩的轴线为竖直线 水平桩：桩的轴线为水平线 倾斜桩：桩的轴线与水平线成一定夹角
10、按桩长度方向的形状分 等截面桩：桩在桩长范围内的截面相同 变截面桩：桩在桩长范围内的截面不同 二、常用桩基的施工 1、常见公路桥梁桩基施工方法 人工挖孔桩：适用于水上或渗水较小的地层，采用人工开挖成孔后再成桩钻孔灌注桩：适用于水下或渗水较大的地层中，采用冲击钻机、冲抓钻机、旋转钻机、旋挖钻机等机械设备钻进成孔后再成桩 打入桩：常采用柴油打桩锤或振动打桩锤打入预制钢管桩，做平台或栈桥的支撑；打入PHC桩作为桥梁的桩基 2、人工挖孔桩施工 适用范围：干处，较稳定地层 施工准备：核图，编写施工方案、细则，技术交底，场平放样，准备材料、设备，混凝土配合比，施工用水、电、路、讯，人员，等。 挖孔设备：储料斗，提升机，提升绳，换风机，梯子，拌合机，振捣器，护壁内模板，强提保险绳，安全帽，防护装置，等。 挖孔施工：分段逐段下挖至设计深度。 施工安全注意事项：
桥梁桩基施工方案 一、工程概况及主要工程量 1、建设地点 阳泉市宁波北路（福州路- 漾泉大道）桥梁桩基工程位于山西省阳泉市，拟建桥梁上跨平阳路。 2、项目概况 阳泉市宁波北路（福州路-漾泉大道）桥梁工程布置为3 孔预应力混凝土变截面连续箱梁桥，桥垮布置38+63+38?桥梁分为两幅，单幅桥宽，桥幅之间间隔 10cm桥中心位于宁波北路K0+处。为90 度正桥。 该桥共有钻孔灌注桩72根，具体为桥墩钻孔桩36根，桩径。具体桩长为1号墩左幅桩长为28?右幅桩长为；2号墩左幅桩长为27? 右幅桩长为。桥台钻孔桩36 根，桩径为。具体桩长为0 号桥台左幅桩长为，右幅桩长为；3 号桥台左幅桩长为，右幅桩长为。桩基础均按照摩擦桩，桩端均位于石灰岩中，入岩深度不小于 3m若地质情 况与设计不符，桩长相应变更。 根据本项目桥址处地质情况、施工工期要求紧、施工场地受到限制、环保等因素，选用旋挖钻机成孔。? 二、编制依据及编制原则 （一）编制依据 1、阳泉市宁波北路（福州路?漾泉大道）建设工程（三标段）施工设计图纸 2、《城市桥梁工程施工与质量验收规范》CJJ2-2008 3、《公路桥涵施工技术规范》JTJ/T F50-2011 4、《城市桥梁养护技术规范》CJJ99-2003
5、《公路桥涵养护规范》JTGH11-2004 6、《建筑桩基技术规程》JGJ94-2008 7、《公路工程质量检验评定标准》JTG F80/1-2004 8、《建筑工程施工质量验收统一标准》GB50300-2013 9、《钢筋焊接及验收规程》JGJ18-2003 10、《建筑机械使用安全技术规程》JGJ33-2001 （二）编制原则 1、根据合同工期及施工进度计划，确保建设单位要求的总工期 2、根据工程特点部署施工组织机构和优选先进可行的施工方案。 3、减少对环境的破坏，确保质量的情况下保证进度。 4、确保安全资金的投入，保证施工安全。 三、施工组织安排 （一）组织机构健全 根据本工程施工的特点，项目经理部按照职能明确、精干高效、运转灵活、指挥有力的原则对桩基施工进行组织编排。 （二）人员编排 1、项目部人员，按照施工组织机构的责任分工，完成施工过程中的指导、监控工作。 管理人员配备表
桥梁桩基施工要点 1. 钻孔 1.1.钻机就位 1.1.1.场地清理 钻机工作平台的稳定直接关系到桩基的质量。工作平台失稳造成的最直接影响就是桩 的垂直度。如果是在在旱地时,应清除杂物、换除软土、平整压实,场地位于陡坡时,也可 用枕木、型钢等搭设工作平台。在浅水中,宜用筑岛围堰法施工 ,筑岛面积应按钻孔方法、 设备大小等决定。钻孔场地在深水中或淤泥较厚时, 可搭设工作平台进行施工 , 平台须坚固稳定,能承受施工作业时所有静、活荷载,同时应考虑施工设备能安全进、退场。 1.1. 2.测量定位 允许偏差应在规范允许范围内。 1.1.3.钢护筒 钢护筒直径应该比钻头直径大约40cm,护筒顶要比施工水位（或地下水位）高2m,护筒埋深在黏性土中不得小于1m,在砂性土中不得小于2m,表层土松软时,护筒应该埋至较 硬的土层中至少 0.5米。 1.2.钻孔作业 1.2.1.泥浆池和泥浆配比 泥浆在冲击钻作业中的作用不止是护壁,还承担着浮渣和出渣的作用,冲击钻成孔的 原理就是靠钻头上下往复冲击, 将钻孔中的土石劈裂砸碎, 碎渣部分被挤进孔壁中,部分被 直接泥浆悬浮带出,出渣的效率高低直接关系到钻头是否每次能冲击到孔底新的土或岩层, 影响到成孔的速度和效率。 在砂类土、碎（卵）石土或黏土夹层中钻孔,应使用泥浆护壁,主要作用是护壁。在 黏性土中钻孔,当塑性指数大于15,浮碴能力满足施工要求时,可利用孔内原土造浆护壁。 冲击钻机钻孔,可将黏土加工后投入孔中,利用钻头冲击造浆。冲击钻作业,还必须设泥浆 循环净化系统。 泥浆性能指标,应按钻孔方法和地质情况确定,应符合下列规定： 泥浆比重：冲击钻机使用管形钻头钻孔时,入孔泥浆比重为 1.1～1.3；冲击钻机使用 实心钻头钻孔时,孔底泥浆比重不宜大于：砂黏土为 1.3；大漂石、卵石层为 1.4；岩石为1.2。 黏度：一般地层 16～22s,松散易坍地层 19～28s。 含砂率：新制泥浆不大于4%。 胶体率：不小于 95%。
