熔断器与断路器分类知识原理与作用（上传时间：2008-4-22 点击：37）熔断器其实就是一种短路保护器，广泛用于配电系统喝控制系统，主要进行短路保护或严重过载保护。

熔断器一种简单而有效的保护电器。

在电路中主要起短路保护作用。

熔断器主要由熔体和安装熔体的绝缘管(绝缘座)组成。

使用时，熔体串接于被保护的电路中，当电路发生短路故障时，熔体被瞬时熔断而分断电路，起到保护作用。

常用的熔断器（1）插入式熔断器如图1所示，它常用于380V及以下电压等级的线路末端，作为配电支线或电气设备的短路保护用。

图1 插入式熔断器1-动触点 2-熔体 3-瓷插件 4-静触点 5-瓷座（2）螺旋式熔断器如图2所示。

熔体上的上端盖有一熔断指示器，一旦熔体熔断，指示器马上弹出，可透过瓷帽上的玻璃孔观察到，它常用于机床电气控制设备中。

螺旋式熔断器。

分断电流较大，可用于电压等级500V及其以下、电流等级200A以下的电路中，作短路保护。

图2 螺旋式熔断器1-底座 2-熔体 3-瓷帽（3）封闭式熔断器封闭式熔断器分有填料熔断器和无填料熔断器两种，如图3和图4所示。

有填料熔断器一般用方形瓷管，内装石英砂及熔体，分断能力强，用于电压等级500V以下、电流等级1KA以下的电路中。

无填料密闭式熔断器将熔体装入密闭式圆筒中，分断能力稍小，用于500V以下，600A以下电力网或配电设备中。

图3 无填料密闭管式熔断器1-铜圈 2-熔断管 3-管帽 4-插座 5-特殊垫圈 6-熔体 7-熔片图4 有填料封闭管式熔断器1-瓷底座 2-弹簧片 3-管体 4-绝缘手柄 5-熔体（4）快速熔断器它主要用于半导体整流元件或整流装置的短路保护。

由于半导体元件的过载能力很低。

只能在极短时间内承受较大的过载电流，因此要求短路保护具有快速熔断的能力。

快速熔断器的结构和有填料封闭式熔断器基本相同，但熔体材料和形状不同，它是以银片冲制的有V形深槽的变截面熔体。

5）自复熔断器采用金属钠作熔体，在常温下具有高电导率。

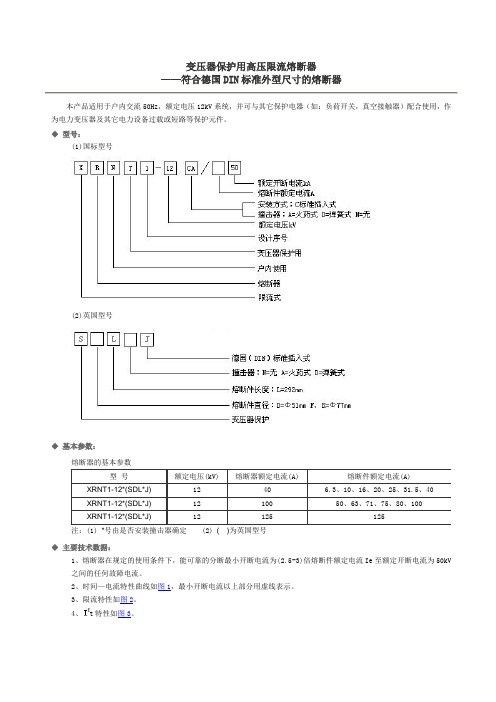

变压器保护用高压限流熔断器
——符合德国DIN标准外型尺寸的熔断器
本产品适用于户内交流50Hz，额定电压12kV系统，并可与其它保护电器（如：负荷开关，真空接触器）配合使用，作为电力变压器及其它电力设备过载或短路等保护元件。

◆ 型号：
(1)国标型号
(2)英国型号
◆ 基本参数：
熔断器的基本参数
型号额定电压(kV) 熔断器额定电流(A) 熔断件额定电流(A) XRNT1-12*(SDL*J)12 40 6.3、10、16、20、25、31.5、40
XRNT1-12*(SDL*J)12 100 50、63、71、75、80、100
XRNT1-12*(SDL*J)12 125 125 注：(1) *号由是否安装撞击器确定(2) ()为英国型号
◆ 主要技术数据：
1、熔断器在规定的使用条件下，能可靠的分断最小开断电流为(2.5-3)倍熔断件额定电流Ie至额定开断电流为50kV
之间的任何故障电流。

2、时间—电流特性曲线如图1，最小开断电流以上部分用虚线表示。

3、限流特性如图2。

4、t特性如图3。

◆ 外型及安装尺寸：
◇ 外型及安装尺寸图
◆ 熔断件的选用：
用于变压器初级端熔断件的一般选用原则如：。

熔断器、断路器后备保护分析熔断器和断路器是电路保护中非常重要的两个元件。

它们都能够在电路故障的时候快速地切断电路，保证电器设备的安全正常运行。

然而，在一些异常情况下，即使是熔断器和断路器都无法承受过大的电流，并且可能会发生故障。

为了进一步提高电路的安全性，熔断器和断路器后备保护应该被加入到电路的设计中。

首先，我们需要明确什么是熔断器和断路器后备保护。

熔断器是一种电路保护元件，当电路中的电流超过其额定电流时，熔断器会熔断，切断电路通路，以保护设备不受过大电流的损坏。

而当熔断器不能正常工作时，断路器会起到保护作用。

断路器与熔断器不同的是，它可以反复使用，而且能够进行手动开关，适用于额定电压高于 380V 的电路中。

然而，熔断器和断路器虽然能够有效地防止电路故障，但是面对一些极端情况，它们也常常会发生故障，如电路电压超过其额定电压、电路内有大功率负载、环境温度过高等，这些情况都有可能导致熔断器和断路器受损，甚至失去作用。

为此，我们需要增加熔断器、断路器后备保护系统，以提高电路的安全性。

熔断器后备保护的主要方式是在熔断器旁边增加一个电流互感器，来监测电路中的电流。

当熔断器失效时，电流互感器可以发现电路中的故障，并及时将信号反馈给主控制器，触发熔断器的断电动作，从而实现后备保护功能。

采用熔断器后备保护可以更快速地发现电路故障，并及时切断电路的通路，从而避免电器设备受到大电流的损伤。

而断路器后备保护的方式则是在断路器旁边配备一个切断电路的继电器，可以通过接收到来自控制器的指令，将电路快速地切断。

断路器后备保护的优点在于它具有反复使用的特点，可以在一定程度上保护电路安全。

总之，熔断器和断路器是电路保护中必不可少的元件，而熔断器后备保护和断路器后备保护则可以提高电路的可靠性，避免发生电路故障所造成的损失。

不过，需要注意的是，熔断器后备保护和断路器后备保护并不是万无一失的，也需要日常维护，以确保其充分发挥作用。

因此，在进行电路设计时，应该充分考虑后备保护的必要性，以提高电路的安全性和可靠性。

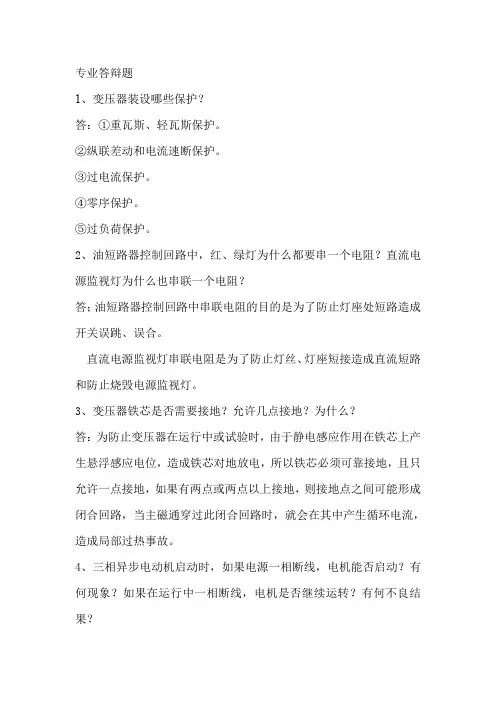

专业答辩题1、变压器装设哪些保护？答：①重瓦斯、轻瓦斯保护。

②纵联差动和电流速断保护。

③过电流保护。

④零序保护。

⑤过负荷保护。

2、油短路器控制回路中，红、绿灯为什么都要串一个电阻？直流电源监视灯为什么也串联一个电阻？答；油短路器控制回路中串联电阻的目的是为了防止灯座处短路造成开关误跳、误合。

直流电源监视灯串联电阻是为了防止灯丝、灯座短接造成直流短路和防止烧毁电源监视灯。

3、变压器铁芯是否需要接地？允许几点接地？为什么？答：为防止变压器在运行中或试验时，由于静电感应作用在铁芯上产生悬浮感应电位，造成铁芯对地放电，所以铁芯必须可靠接地，且只允许一点接地，如果有两点或两点以上接地，则接地点之间可能形成闭合回路，当主磁通穿过此闭合回路时，就会在其中产生循环电流，造成局部过热事故。

4、三相异步电动机启动时，如果电源一相断线，电机能否启动？有何现象？如果在运行中一相断线，电机是否继续运转？有何不良结果？答：（1）三相异步电动机电源一相断线，电机将无法启动；其现象：转子左右摆动，有强烈的嗡嗡声，断线相电流无指示，其它两相升高。

（2）运行中一相断线，电动机仍能继续运转，但转速降低，电流增大，其运行的两相绕组中电流增大到√3Ue，该电流大于一般的过负荷电流，小于短路电流，熔丝不熔断，继电保护也不动作。

因此，缺相运行，如不及时发现并停止，将造成电机过热而烧毁。

5、分析异步电动机整体过热和局部过热的原因。

答：异步电动机整体过热和局部过热的原因有以下几种可能：（1）电机过载，三相电流偏大；（2）拖动机械卡阻；（3）电源电压过低或过高；（4）定子和转子在运转中相摩擦；（5）定子绕组有短路故障；6、两台变压器并联运行的条件？答：（1）并联变压器的高压和低压边的额定电压即变压比相同；允许偏差5%；（2）短路电压即阻抗百分比相等。

允许偏差±10%；（3）连接组别相同；一般情况下，最大和最小变压器容量之比不超过3︰1；7、变压器油面不正常，如何处理？答：（1）油面上升，主要是温度上升引起的，针对温度上升情况进行处理。

一、熔断器的概念熔断器其实就是一种短路保护器,广泛用于配电系统和控制系统,主要进行短路保护或严重过载保护。

熔断器是以金属导体作为熔体而分断电路的电器，它串联于电路中，当过载或短路电流通过熔体时，熔体自身将发热而熔断，从而对电力系统、各种电工设备及家用电器起到保护作用。

熔断器具有反时延特性，当过载电流小时，熔断时间长；过载电流大时，熔断时间短。

因此，在一定过载电流范围内至电流恢复正常，熔断器不会熔断，可以继续使用。

熔断器主要由熔体、外壳和支座3 部分组成，其中熔体是控制熔断特性的关键元件。

二、熔断器的作用当电路发生故障成异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中某些器件或贵重器件，也有可能烧毁电路甚至火灾或重大事故。

若电路中正确地选配安置了熔断器，那么，熔断器就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。

最早期的熔断器于一百多年前由爱迪生发明，由于当时的工业不发达白炽灯很贵重，所以，最初是将它用来保护昂贵的白炽灯。

三、熔断器的构造熔断器由绝缘底座（支持件）、触头、熔体等组成。

熔体是熔断器的主要工作部分，熔体相当于串联在电路中的一段特殊的导线，当电路发生短路或过载时，电流过大，熔断器因过热而熔化，从而切断电路。

熔体常做成丝状、栅状或片状。

熔体材料具有相对熔点低，特性稳定、易熔断的特点。

一般采用铅锡合金、纯铜片、镀银铜片、铝、锌、银等金属；常见熔断器触头通常有两个，是熔体与电联接的重要部件，它必须有良好的导电性，不应产生明显的安装接触电阻；四、熔断器种类1、螺旋式熔断器RL：在熔断管装有石英砂，熔体埋于其中，熔体熔断时，电弧喷向石英砂及其缝隙，可迅速降温而熄灭。

为了便于监视，熔断器一端装有色点，不同的颜色表示不同的熔体电流，熔体熔断时，色点跳出，示意熔体已熔断。

螺旋式熔断器额定电流为5～200A，主要用于短路电流大的分支电路或有易燃气体的场所。
