一、实验目的熟悉高低压电器、高低压成套配电装置的结构、功能, 了解其技术特性。
二、实验主要仪器与设备各种高低压电器设备、高低压成套配电装置。
三、实验原理（一）高压熔断器熔断器是常用的一种简单的保护电器。
当通过它的电流超过规定值并经过一定的时间后熔体熔化, 从而切断电流, 对线路及设备进行短路保护或过负荷保护。
1. 户内高压熔断器①RN1和RN2型高压管式熔断器。
RNl 及RN2型熔断器结构如图1-1所示, 主要由熔管、触座、动作指示器、绝缘子、石英砂填料和底座组成。
图1-1 RNl 及RN2型熔断器结构图 短路电流通过时, 并联铜丝熔断产生电弧, 电弧在充满石英砂填料的熔管内燃烧, 灭弧过程中利用了粗弧分细、长弧切短、狭沟灭弧和冷却灭弧等灭弧方法。
②XRNT 、XRNP 型高压限流熔断器。
XRNT 、XRNP 型高压限流熔断器结构如图1-2所示。
（a ）外形图 （b ）剖面图图1-2 高压限流熔断器的结构图（b ）熔管剖面图（a ）外形图熔断器本体主要由瓷质熔管、丝状或片状熔体、高纯度石英砂、瓷芯柱、撞击器等组成。
熔断器依靠石英砂对电弧的吸热和游离气体向石英砂间隙扩散的作用进行灭弧, 同时可利用冶金效应形成串联电弧, 将长弧切短加速灭弧。
熔丝熔断时, 撞击器迅速弹出, 驱动连锁电器（常用负荷开关）的脱扣器而使开关跳闸或并发出熔断信号。
２、户外高压跌开式熔断器如图1-3所示为RW4-10（G）型跌落式熔断器结构。
熔断器熔管外层为酚醛纸管或环氧玻璃布管, 内套纤维质消弧管, 其灭弧原理为: 短路电流使熔体熔断, 形成电弧, 电弧灼烧消弧管内壁, 产气纵吹电弧而熄灭。
如图1-4所示为RW10-10F跌开式熔断器。
在一般跌开式熔断器的上静触头上加装了一个简单的灭弧室, 因而可以带负荷操作, 相当于负荷开关。
图1-3RW4-10(G) 型跌落式熔断器图1-4 RW10-10负荷型跌开式熔断器（二）高压隔离开关高压隔离开关是一种没有灭弧装置的开关电器, 其功能主要是隔离高压电源, 以保证对其他电气设备检修工作的安全。

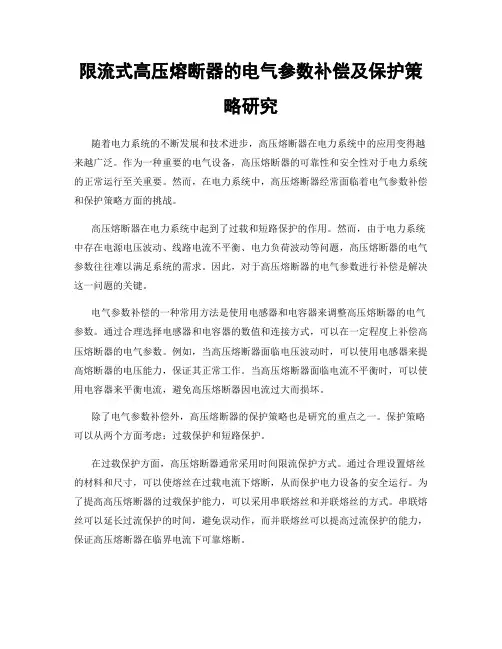

限流式高压熔断器的电气参数补偿及保护策略研究随着电力系统的不断发展和技术进步，高压熔断器在电力系统中的应用变得越来越广泛。
作为一种重要的电气设备，高压熔断器的可靠性和安全性对于电力系统的正常运行至关重要。
然而，在电力系统中，高压熔断器经常面临着电气参数补偿和保护策略方面的挑战。
高压熔断器在电力系统中起到了过载和短路保护的作用。
然而，由于电力系统中存在电源电压波动、线路电流不平衡、电力负荷波动等问题，高压熔断器的电气参数往往难以满足系统的需求。
因此，对于高压熔断器的电气参数进行补偿是解决这一问题的关键。
电气参数补偿的一种常用方法是使用电感器和电容器来调整高压熔断器的电气参数。
通过合理选择电感器和电容器的数值和连接方式，可以在一定程度上补偿高压熔断器的电气参数。
例如，当高压熔断器面临电压波动时，可以使用电感器来提高熔断器的电压能力，保证其正常工作。
当高压熔断器面临电流不平衡时，可以使用电容器来平衡电流，避免高压熔断器因电流过大而损坏。
除了电气参数补偿外，高压熔断器的保护策略也是研究的重点之一。
保护策略可以从两个方面考虑：过载保护和短路保护。
在过载保护方面，高压熔断器通常采用时间限流保护方式。
通过合理设置熔丝的材料和尺寸，可以使熔丝在过载电流下熔断，从而保护电力设备的安全运行。
为了提高高压熔断器的过载保护能力，可以采用串联熔丝和并联熔丝的方式。
串联熔丝可以延长过流保护的时间，避免误动作，而并联熔丝可以提高过流保护的能力，保证高压熔断器在临界电流下可靠熔断。
在短路保护方面，高压熔断器通常采用瞬时限流保护方式。
瞬时限流保护通过设置熔丝的快熔系数来保护电力设备在短路电流下的安全运行。
为了提高高压熔断器的短路保护能力，可以采用脱扣短路保护器。
脱扣短路保护器可以在电力设备短路时迅速将电源切断，从而防止电路进一步损坏。
值得注意的是，高压熔断器的电气参数补偿和保护策略的研究并不是一次性的工作，而是需要与电力系统的变化和发展相适应。
XRNT-12熔断器本产品适用于户内交流50Hz，额定电压3.6KV、7.2KV、12KV、24KV、40.5KV系统，可与其它开关电器如负荷开关，真空接触器配合使用，作为电力变压器及其它设备短路、过载的保护元件，又是高压开关框、环网框、高/低压预装式变电站必备的配套产品。
产品型号外型及安装尺寸参数型号额定电压(KV)熔体额定电流(A)熔管尺寸φ×C(mm) 备注XRNT SDL.J 7.2 6.3 10 16 20 2531.5 40 50 φ51×292 丁字帽XRNT SFL.J 7.2 63 71 75 80 100125 φ76×292 丁字帽XRNT SXL.J 7.2 160 200 250 315 φ88×292 丁字帽XRNT SFM.J 7.2 100 200 125 160 φ76×442 丁字帽XRNT SDL.J 12 6.3 10 12.5 1620 25 31.5 40 φ51×292 丁字帽XRNT SFL.J 12 50 63 71 75 80100 125 φ76×292 丁字帽XRNT SXL.J 12 160 200 250 315 φ88×292 丁字帽XRNT SDM.J 12 6.3 10 16 20 25 φ51×442 丁字帽31.5 40XRNT SFM.J 12 50 63 80 100125 φ76×442 丁字帽XRNT SXM.J 12 160 200 φ88×442 丁字帽XRNT SDM.J 24 6.3-31.5 φ51×442 丁字帽XRNT SFM.J 24 40-125 φ76×442 丁字帽XRNT SDQ.J 40.5 2 3.15 6.3 10 16 φ51×537 丁字帽XRNT SFQ.J 40.5 20 31.5 40 φ76×537 丁字帽XRNT SXQ.J 40.5 50 63 φ88×537 丁字帽XRNT SKY.J 40.5 50 63 φ76×650 平帽1、10KV最大短路开断电流(开断能力)50KA（I1）；40.5KV最大短路开断电流31.5KA（I2)2、最小开断电流：熔断器额定电流的4位（100A以下）含100A （I3）熔断器额定电流的7位（125A以上）含125A （I3）品牌：红申电气。
高压限流熔断器参数及作用,如何选择高压限流熔断器参数及作用,如何选择高压限流熔断器参数及作用高压熔断器的作用是对电路及设备进行短路保护及运载保护。
它是利用低熔点的金属丝（片）（也称为熔件）的熔化而切断电路的。
其结构简单，造价低，且容易维护。
高压熔断器按安装地点可分为户内式和户外式，按是否限流可分为限流式和非限流式。
所谓高压限流熔断器是熔断器的瓷管中充满石英砂，当短路电流使熔丝熔断而产生电弧，由于石英砂颗粒间狭沟的限制，使弧柱直径变小，加上石英砂的冷却作用，在电流未到稳定值以前就将电弧熄灭，起到限流的作用。
跌落式熔断器是一种非限流式熔断器，在熔丝管内层有产气材料，当故障电流流过熔断器时，熔丝熔断产生电弧，在电弧高温作用下，产生高压气体通过管口向外喷出，将电弧拉长并冷却，在电流过零时熄灭。
熔丝熔断后，使活动关节释放，熔丝管跌落而形成明显的断口。
高压限流熔断器一般用于户内居多，但不宜使用在低于熔断器额定电压的电网中，以避免熔断器熔断的截流所产生的过电压超过电网允许2.5倍的工作相电压。
跌落式熔断器一般用于户外，因为在其灭弧时，会喷出大量气体，并发出很大的声响。
高压限流熔断器的主要参数和特性有哪些？高压限流熔断器的主要参数和特性：（1）额定电压：是指高压限流熔断器分断后长期承受的电压，一般等于或大于设备或线路的额定电压。
（2）额定电流：分熔断器和熔体的额定电流，是指长期通过的电流。
一般为设备额定电流的1.5~3倍左右。
（3）额定开断能力：是指在故障条件下可靠地开断过载或短路电流的能力。
一般用开断电流或开断容量表示。
（4）绝缘水平：一般用工频耐压和雷电冲击耐压来表示。
（5）安秒特性：是指高压限流熔断器动作时间与通过熔断器电流的关系，它由制造厂提供。
这对保证熔断器的选择性是十分必要的，否则将会发生越级跳闸等误动作的恶劣后果。
中压熔断器是如何选择的？（1）高压限流熔断器选择的环境条件。
环境条件是指环境温度、最大风速（对户外使用的熔断器有要求）、污秽情况（对户外使用的熔断器有要求）、海拔、地震烈度等，上述要求可参照户外开关设备的要求而定。
以下资料来自西安西电集团高压电瓷电器厂/全范围保护用高压限流熔断器本产品适用于户内交流50Hz，额定电压12kV的系统，作为变压器及其它电力设备过载或短路等保护元件，全范围保护用高压熔断器是一种新型的限流熔断器，它能够可靠的开断引起熔体熔化的电流至额定开断电流之间的任保故障电流，它是利用限流式熔断件具有较高分断能力，而非限流式熔断件却具有较好的小电流保护特点，结合两种熔断件的不同特点，组合为一体，获得全范围开断的良好保护特性。
◆型号：(1)国标型号(2)英国型号◆基本参数：熔断器的基本参数◆主要技术数据：1、熔断器在规定的使用条件下能可靠的分断使熔体熔化电流至额定开断电流为50kA之间的任何故障电流。
2、时间—电流特性曲线如图1。
3、限流特性如图2。
4、t特性如表：弧前t最小值(S)弧前t最大值(S)2.2× 4.7×3.4× 6.1×7.7× 1.1×1.3× 1.5×2.5× 2.5×3.8× 3.8×5.1× 5.4×6.8× 5.6×◆外型及安装尺寸：◇外型及安装尺寸图◆选用导则：用于保护12kV变压器的熔断件一般选用导则如表：变压器保护用高压限流熔断器——符合德国DIN标准外型尺寸的熔断器本产品适用于户内交流50Hz，额定电压12kV系统，并可与其它保护电器（如：负荷开关，真空接触器）配合使用，作为电力变压器及其它电力设备过载或短路等保护元件。
◆型号：(1)国标型号(2)英国型号◆基本参数：熔断器的基本参数注：(1) *号由是否安装撞击器确定(2) ()为英国型号◆主要技术数据：1、熔断器在规定的使用条件下，能可靠的分断最小开断电流为(2.5-3)倍熔断件额定电流Ie至额定开断电流为50kV之间的任何故障电流。
2、时间—电流特性曲线如图1，最小开断电流以上部分用虚线表示。
XRNT-24KV熔断器产品用途
XRNT-24KV熔断器适用于户内交流50Hz，额定电压3.6KV、7.2KV、12KV、24KV、40.5KV系统，可与其它开关电器如负荷开关，真空接触器配合使用，作为电力变压器及其它设备短路、过载的保护元件，又是高压开关框、环网框、高/低压预装式变电站必备的配套产品。
XRNT-24KV熔断器产品型号
国内型号
等同的国外型号
XRNT-24KV熔断器外型及安装尺寸
XRNT-24KV熔断器参数
1、10KV最大短路开断电流(开断能力)50KA（I1）；40.5KV最大短路开断电流31.5KA（I2)
2、最小开断电流：
熔断器额定电流的4位（100A以下）含100A （I3）
熔断器额定电流的7位（125A以上）含125A （I3）
上海昌开电器有限公司。
