过无料钟技术

关于无料钟炉顶的布料和控制的讨论课程名称: 机械装备及设计小组成员: XXX2012年11月12日1.无料钟炉顶简介无料钟炉顶由可移动的受料漏斗、两个密封料罐和布料器等结构组成。

为了能够交替地往两个料罐装料，受料漏斗做成可以移动的。

每个密封料罐的容积约为半批料（相当于料车上料时两车料）。

在料罐的顶部和下部没有密封阀起炉顶密封作用。

每个料罐都有均压设备。

在下密封阀的上面设有料流调节阀门，可以控制原料流量。

布料的溜槽可以绕高炉中心线惊醒转动，溜槽的倾角可以调节。

无料钟炉顶的主要主要优点是：1）、炉喉布料由一个重量较轻的旋转溜槽来进行。

由于该溜槽可以作圆周方向的螺旋运动，又能改变角度，能够实现炉喉最理想的布料，并且操作灵活，能满足高炉布料和炉顶调剂的要求。

2）、由于取消了大钟、大料斗和旧式螺旋布料器等笨重而又要精密加工的零件，比较彻底地解决了制造、运输、安装和维护更换等问题。

3）、炉顶有两层密封阀，且不受原料的摩擦和磨损，寿命较长；阀和阀座的重量和尺寸较小，可以整体更换也可以单独更换某个零件（如耐热硅橡胶圈），检修比较方便。

4）、炉顶结构大大简化，部件的重量减轻，炉顶的安装小车起重量由120t缩小到40t，减轻了炉顶的钢结构，降低了炉顶的总高度。

整个炉顶设备的投资减少到双钟双阀或双钟四阀炉顶的50~60%2. 无料钟炉顶的布料方式自动的环形布料（图1）：自动地选定溜槽的倾角（由选择矩阵或电子计算机选定），布料时溜槽只作螺旋运动。

自动的螺旋布料或步进式同心圆布料（图2）：由选择矩阵或电子计算机选择溜槽倾角内外极限角，及溜槽每转一圈倾角的递减量。

布料时溜槽每转一圈倾角跳变一个角度（一般由内向外跳变）。

手动定点布料（图3）：溜槽的倾角和它所处的方位根据炉内产生管道的位置由手动选择按钮来进行调节。

布料时溜槽对准某处固定不动。

手动扇形布料（图4）：溜槽倾角和它的方位角以及扇形弧段的摆动角都由手动选择按钮来进行，布料时溜槽在指定弧段内慢速来回摆动。

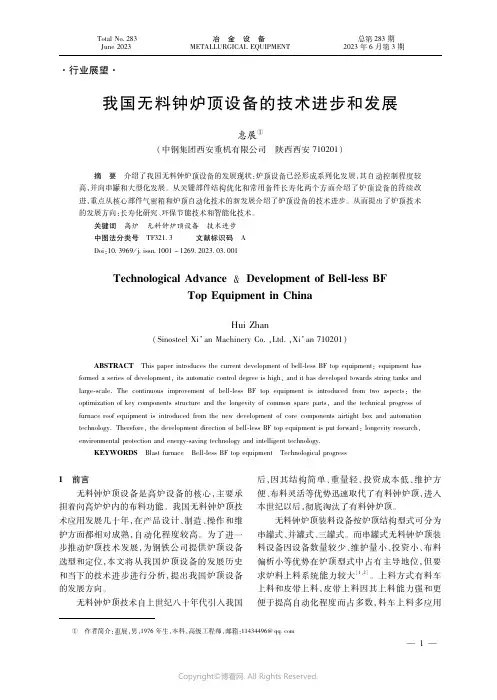

·行业展望·我国无料钟炉顶设备的技术进步和发展惠展①（中钢集团西安重机有限公司　陕西西安７１０２０１）摘　要　介绍了我国无料钟炉顶设备的发展现状：炉顶设备已经形成系列化发展，其自动控制程度较高，并向串罐和大型化发展。

从关键部件结构优化和常用备件长寿化两个方面介绍了炉顶设备的持续改进，重点从核心部件气密箱和炉顶自动化技术的新发展介绍了炉顶设备的技术进步。

从而提出了炉顶技术的发展方向：长寿化研究、环保节能技术和智能化技术。

关键词　高炉　无料钟炉顶设备　技术进步中图法分类号　ＴＦ３２１．３ 文献标识码　ＡＤｏｉ：１０ ３９６９／ｊ ｉｓｓｎ １００１－１２６９ ２０２３ ０３ ００１ＴｅｃｈｎｏｌｏｇｉｃａｌＡｄｖａｎｃｅ ＤｅｖｅｌｏｐｍｅｎｔｏｆＢｅｌｌ ｌｅｓｓＢＦＴｏｐＥｑｕｉｐｍｅｎｔｉｎＣｈｉｎａＨｕｉＺｈａｎ（ＳｉｎｏｓｔｅｅｌＸｉ’ａｎＭａｃｈｉｎｅｒｙＣｏ．，Ｌｔｄ．，Ｘｉ’ａｎ７１０２０１）ＡＢＳＴＲＡＣＴ　Ｔｈｉｓｐａｐｅｒｉｎｔｒｏｄｕｃｅｓｔｈｅｃｕｒｒｅｎｔｄｅｖｅｌｏｐｍｅｎｔｏｆｂｅｌｌ ｌｅｓｓＢＦｔｏｐｅｑｕｉｐｍｅｎｔ：ｅｑｕｉｐｍｅｎｔｈａｓｆｏｒｍｅｄａｓｅｒｉｅｓｏｆｄｅｖｅｌｏｐｍｅｎｔ，ｉｔｓａｕｔｏｍａｔｉｃｃｏｎｔｒｏｌｄｅｇｒｅｅｉｓｈｉｇｈ，ａｎｄｉｔｈａｓｄｅｖｅｌｏｐｅｄｔｏｗａｒｄｓｓｔｒｉｎｇｔａｎｋｓａｎｄｌａｒｇｅ ｓｃａｌｅ．Ｔｈｅｃｏｎｔｉｎｕｏｕｓｉｍｐｒｏｖｅｍｅｎｔｏｆｂｅｌｌ ｌｅｓｓＢＦｔｏｐｅｑｕｉｐｍｅｎｔｉｓｉｎｔｒｏｄｕｃｅｄｆｒｏｍｔｗｏａｓｐｅｃｔｓ：ｔｈｅｏｐｔｉｍｉｚａｔｉｏｎｏｆｋｅｙｃｏｍｐｏｎｅｎｔｓｓｔｒｕｃｔｕｒｅａｎｄｔｈｅｌｏｎｇｅｖｉｔｙｏｆｃｏｍｍｏｎｓｐａｒｅｐａｒｔｓ，ａｎｄｔｈｅｔｅｃｈｎｉｃａｌｐｒｏｇｒｅｓｓｏｆｆｕｒｎａｃｅｒｏｏｆｅｑｕｉｐｍｅｎｔｉｓｉｎｔｒｏｄｕｃｅｄｆｒｏｍｔｈｅｎｅｗｄｅｖｅｌｏｐｍｅｎｔｏｆｃｏｒｅｃｏｍｐｏｎｅｎｔｓａｉｒｔｉｇｈｔｂｏｘａｎｄａｕｔｏｍａｔｉｏｎｔｅｃｈｎｏｌｏｇｙ．Ｔｈｅｒｅｆｏｒｅ，ｔｈｅｄｅｖｅｌｏｐｍｅｎｔｄｉｒｅｃｔｉｏｎｏｆｂｅｌｌ ｌｅｓｓＢＦｔｏｐｅｑｕｉｐｍｅｎｔｉｓｐｕｔｆｏｒｗａｒｄ：ｌｏｎｇｅｖｉｔｙｒｅｓｅａｒｃｈ，ｅｎｖｉｒｏｎｍｅｎｔａｌｐｒｏｔｅｃｔｉｏｎａｎｄｅｎｅｒｇｙ ｓａｖｉｎｇｔｅｃｈｎｏｌｏｇｙａｎｄｉｎｔｅｌｌｉｇｅｎｔｔｅｃｈｎｏｌｏｇｙ．ＫＥＹＷＯＲＤＳ　Ｂｌａｓｔｆｕｒｎａｃｅ　Ｂｅｌｌ ｌｅｓｓＢＦｔｏｐｅｑｕｉｐｍｅｎｔ　Ｔｅｃｈｎｏｌｏｇｉｃａｌｐｒｏｇｒｅｓｓ１　前言无料钟炉顶设备是高炉设备的核心，主要承担着向高炉炉内的布料功能。

承钢4号高炉无料钟炉顶装料系统“三电”工艺技术要求一、概述1.1、高炉主要设计指标和设计参数高炉有效容积：2500立方米采用并罐无钟炉顶装料设备，料罐有效容积55立方米；1.2、炉顶装料设备主要技术参数无钟炉顶装料设备：布料器溜槽摆角、节流阀、上、下密封阀、均压放散阀等，均采用液压传动，布料器回转采用电机传动；炉顶及上料设备见附图；主要技术参数如下：1.2.1、受料漏斗受料漏斗为皮带头轮收料的固定料斗，存料容积55m3；1.2.2、翻板阀在受料漏斗下方装有翻板阀，通过翻板可以分别向左、右料罐装料；翻板阀上装有左、右液压缸，分别控制左、右侧翻板位置。

1.2.3、Φ1000上密封阀左、右料罐上装有Φ1000上密封阀，由液压缸控制。

1.2.4、节流阀左、右料罐的节流阀为八角形。

节流阀开度大小由炉料品种和重量来决定，由液压缸控制。

采用比例方向控制阀进行方向及速度控制。

为保证安全起见，备用一套三位四通电磁阀进行控制。

1.2.5、Φ800下密封阀左右料罐的Φ800下密封阀, 由液压缸控制。

1.2.6、Φ400一次均压阀左右料罐均压采用半净化煤气，通过Φ400均压阀进行一次均压，由液压缸控制。

1.2.7、Φ250二次均压阀和调节阀左右料罐二均采用氮气通过Φ250二次均压阀和调节阀实现，二均阀由液压缸控制。

1.2.8、Φ400放散阀左右料罐采用Φ400均压放散阀进行放散，由液压缸控制。

1.2.9、布料器①布料器溜槽旋转a、旋转速度8rpm，每圈7.5秒。

b、可以正反方向旋转。

②溜槽摆动a、摆角速度：正常要求1.6度／秒；b、工作角度：α=10～450c、最大摆动角度：α=450③传动系统a、布料器回转由一台7.5KW电机（自带减速机）拖动布料器旋转，布料器上方有两套可供布料器旋转的接手。

正常情况下一套接手与减速机电机连接，另一套架空备用。

正常情况下布料器为常转工作制。

ｂ、布料器摆角传动布料器摆角采用三个直线油缸传动。

首钢京唐公司l号高炉京唐l号高炉于2007年3月12日开工建设，以“高效、低耗、优质、长寿、清洁”为设计理念，优化集成了国内外先进的新技术、新工艺，以实现高炉生产的大型化、高效化、现代化、长寿化、清洁化。

首钢京唐钢铁厂一号5500m3高炉是中国钢铁业中最大，也是世界上最大高炉之一，采用了一批目前世界上最大最先进的炉顶与炉前装备，以及数百项国内外先进生产技术。

其中，专有技术４０多项，包括完全自行设计的5500m3特大型高炉长寿高效技术，自行研发拥有自主知识产权的并罐无料钟炉顶技术，设计热风温度为1300℃的BSK顶燃式热风炉高风温技术，高炉煤气全干法除尘技术（其中的高炉煤气全干法除尘技术和BSK式顶燃热风炉技术是两项重大的原始创新技术）；采用世界先进技术多项，如两座高炉联合料仓集中配置采用无中继直接上料技术、浓相富氧大喷煤技术、粗煤气高效旋风除尘技术、平坦化出铁场、远程控制全自动化炉前设备、铁水运输“一包到底”工艺等。

首钢京唐l号高炉有效容积为5500 m3，主要设计指标如下：年平均利用系数2.3，焦比290 kg/t，煤比200 kg/t，燃料比490 kg/t，熟料率90%，入炉综合品位61%，渣比250 kg/t，风温1300℃，顶压0. 28 MPa，富氧率3.5%，综合冶炼强度1.035，净煤气含尘量5 rrig/m3．TRT 吨铁发电量45 kW．h/t，工序能耗404 kg标煤／t，高炉一代炉役寿命25年。

高炉本体为实现高炉25年的长寿设计，高炉采用了综合长寿技术：优化设计炉型和炉底炉缸结构，采用全冷却炉体结构，采用优质冷却壁耐材以及先进的冷却制度，并配置完善的检测系统和高炉专家系统。

(1)优化设计炉型。

l号高炉借鉴国内外4000m3以上大型高炉的设计经验，对高炉炉型进行合理优化，高炉矮胖，高径比为1. 93。

为减小铁水环流对炉缸内衬的冲刷侵蚀，保证炉缸热量储备，死铁层加深为3.Om。

读书笔记1.1高炉炼铁技术的进步近10年来,中国高炉大型化、高效化、现代化、长寿化、清洁化发展进程加快,炼铁不仅表现在技术经济指标的显著提高，也表现在工艺技术装备水平迅速提升,其中有些已经进入了世界先进行列。

1.1.1高炉炉体结构技术的进步高炉炉体结构中，两方面的进步是显著的。

一是软水或纯水闭路循环冷却得到了大面积的推广，其避免结垢、节水降耗的效果十分明显。

同时，我国的铜冷却避及传统的球磨铸铁冷却壁都具有世界先进水平。

二是国内的耐火材料技术已经达到或接近世界先进水平，这包括热风炉使用的硅砖和高炉炉缸使用的刚玉莫来石砖、复合棕榈刚玉砖、微孔刚玉砖以及炉身使用的SiC砖、铝碳砖等1.1.2高炉无料钟炉顶设备技术创新采用无料钟炉顶装料设备是现代化高炉的重要技术特征。

首钢自主设计研制的无料钟炉顶设备经历了20多年的创新发展历程,结合大型高炉生产技术的进步,在已有技术的基础上不断优化创新,攻克了大型高炉无料钟炉顶布料装置、齿轮箱冷却、设备工作可靠性及设备使用寿命等关键性技术难题,成为中国自主设计制造全部实现国产化并具有核心竞争力的关键技术装备。

1.1.3高炉煤气全干式布袋除尘技术高炉煤气干式布袋除尘技术已有30多年的发展历程。

2007年1月,中国自主开发的高炉煤气全干式低压脉冲布袋除尘技术在迁钢2号高炉(2650m³) 获得成功,完全取消了备用的煤气湿式除尘系统，研究开发了煤气温度控制、除尘灰浓相气力输送、管道系统防腐等核心技术,使中国在大、中型高炉煤气全干式布袋除尘技术达到国际先进水平。

1.2高炉冶炼现状及发展（1）炉容大型化及其空间尺寸的横向发展：（2）精料：精料是改善高炉冶炼的基础，近代高炉冶炼必须将精料列为头等重要措施,精料包括提高入炉况品味，改善入炉原料的还原性能，提高熟料率，稳定入炉原料成分和整粒。

（3）提高鼓风温度：提高鼓风温度可以大幅度降低焦比，特别是在鼓风温度比较低时效果更为显著。

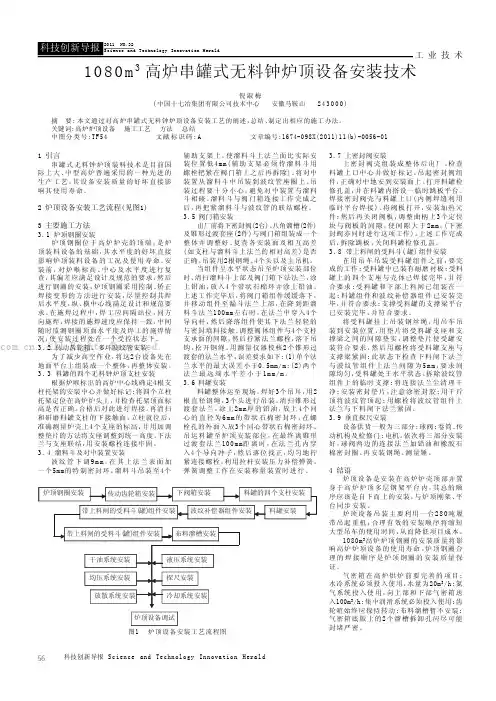

56科技创新导报 Science and Technology Innovation Herald1 引言串罐式无料钟炉顶装料技术是目前国际上大、中型高炉普遍采用的一种先进的生产工艺。

其设备安装质量的好坏直接影响其使用寿命。

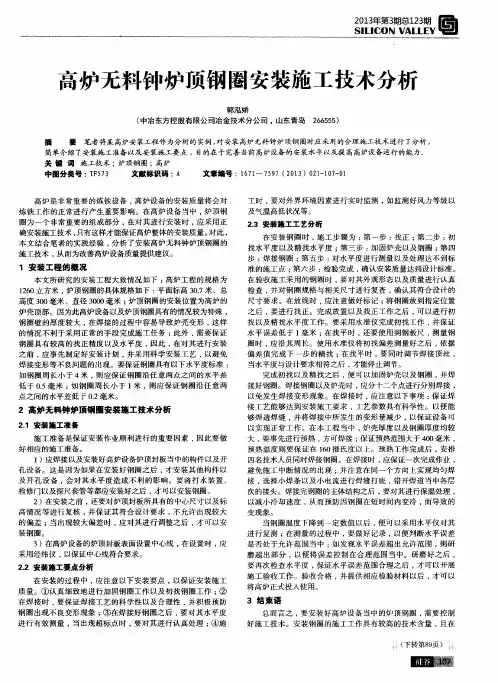

2 炉顶设备安装工艺流程(见图1)3 主要施工方法3.1炉顶钢圈安装炉顶钢圈位于高炉炉壳的顶端，是炉顶装料设备的基础，其水平度的好坏直接影响炉顶装料设备的工况及使用寿命。

安装前，对炉喉标高、中心及水平度进行复查，其偏差应满足设计及规范的要求，然后进行钢圈的安装，炉顶钢圈采用控制、矫正焊接变形的方法进行安装，尽量控制其焊后水平度，纵、横中心线满足设计和规范要求。

在施焊过程中，焊工应间隔站位，同方向施焊，焊接的施焊速度应保持一致，中间随时监测钢圈顶面水平度及焊工的施焊情况，使安装过程处在一个受控状态下。

3.2传动齿轮箱、多环波纹管安装为了减少高空作业，将这2台设备先在地面平台上组装成一个整体，再整体安装。

3.3料罐的四个无料钟炉顶支柱安装根据炉喉标出的高炉中心线确定4根支柱托架的安装中心并做好标记;将四个立柱托架定位在高炉炉头上，并检查托架顶面标高是否正确。

合格后对此进行焊接。

再清扫和研磨料罐支柱的下接触面。

立柱就位后，准确测量炉壳上4个支座的标高，并用加调整垫片的方法将支座调整到统一高度。

下法兰与支座联结，用安装螺栓连接牢固。

3.4溜料斗及对中装置安装波纹管下调9m m ，在其上法兰表面加一个5mm的特制密封环。

溜料斗吊装至4个辅助支架上，使溜料斗上法兰面比实际安装位置低4mm (辅助支架必须待溜料斗用螺栓把紧在阀门箱上之后再拆除)。

将对中装置从溜料斗中吊装到波纹管座圈上。

吊装过程要十分小心，避免对中装置与溜料斗相碰。

溜料斗与阀门箱连接工作完成之后，再把紧溜料斗与波纹管的联结螺栓。

3.5阀门箱安装出厂前将下密封阀(2台)、八角溜槽(2件)及锥形过渡套座(2件)与阀门箱组装成一个整体并调整好。

无料钟炉顶技术论文炉顶设备论文：酒钢1800m3高炉新并罐无料钟炉顶技术摘要：从无料钟炉顶设备的选型、新两罐炉顶设备的组成及特性、有关炉顶系统工艺设计、炉顶框架和平台的设计、炉顶附属设施的设计等方面，对酒钢1800m3高炉新并罐无料钟炉顶技术的特点进行了阐述。

关键词：高炉；无料钟炉顶；设计1 炉顶设备的选型无料钟炉顶具有良好的高压密封性能，灵活的布料手段，能使高炉充分利用煤气能，保持高炉顺行；同时运行可靠，易损部件少，检修方便快捷，有利于高炉实现高产、稳产、低耗和长寿。

无料钟炉顶设备已在全世界大中型高炉上得到广泛应用。

无料钟炉顶设备有串罐、并罐和三罐之分，但应用较多的主要是串罐和并罐2种。

老式并罐无料钟炉顶设备由于存在布料时易产生圆周偏析，下阀箱及中心喉管内耐磨衬易磨损、寿命短等不足，近年来，国内又开发了新两罐无料钟炉顶设备。

串罐、并罐和新两罐无料钟炉顶设备的主要特点比较见表l。

从表中可以看出，虽然串罐无料钟炉顶设备具有设备少、维修量小、检修方便、投资低、布料均匀等优点，但装料能力小，尤其在采用烧结矿分级入炉的情况下更显其赶料能力的有限。

新两罐炉顶在装、布料上借鉴了串罐的优点，大大降低了布料偏析。

考虑到高炉采用烧结矿分级入炉技术，并结合酒钢高炉操作习惯（小料批、精细化操作）等特点，新建高炉炉顶设备选用了新并罐无料钟无炉设备。

2 炉顶设备的组成与特点2．1 主要设备组成及规格新并罐无料钟炉顶设备的组成如图1所示1-上料主皮带头轮罩；2-翻板装置；3-上密封阀；4-料罐；5-称量装置（称量梁）；6-料流调节阀；7下密封阀；8-多环波纹管及眼镜阀；9-齿轮箱；10-布料溜槽2.2 酒钢高炉新并罐无料钟炉顶设备规格及参数摆动翻版溜槽通径DN1300mm，上密封阀通径DN1100mm，料罐容积2x55m3，下密封阀通径DN900mm料流调节阀通径DN800mm，料流调节阀中心距1900mm，阀箱下部波纹补偿器轴向位移50mm，中心喉管直径Φ750mm，溜槽倾动范围2~53°，溜槽回转速度8rpm，溜槽倾动速度0.2859rpm，溜槽长度3800mm，溜槽倾动方式为电动。

高炉操作制度及其匹配应用高炉操作人员技术培训教案（二）一装料制度的发展在无钟炉顶高炉还没有发展出之前，高炉只能选择用料钟布料，由于料钟布料条件所限制，其炉料是沿料钟边沿下落的。

因此，料钟布料也能够使炉料在炉喉圆周方向分布比较均匀，从而使料面形成可能是理想的“漏斗形”料面。

随着高炉炉容的不断大型化，炉喉直径越来越大，料钟直径也需要扩大，这不仅增加了料钟和安装的制造难度，也出现了炉料不能布到高炉中心的现象。

随高炉冶炼的要求，还开发出三钟甚至四钟式炉顶装料系统，宝钢1号高炉第一代是双钟四阀式炉顶装料系统。

前苏联第一座5000立方米级别高炉为四钟串联式炉顶装料系统。

为解决大型高炉炉料不能布到高炉中心这一问题，工程技术人员实施过多种办法：在有料钟的基础上开发了炉喉导料板，用炉喉导料板把部分炉料推向高炉中心；专门设置向高炉中心加焦炭的导管；研究并且试用了各种装料制度。

卢森堡的PW公司1972年开发了无钟炉顶系统，用旋转布料溜槽代替大料钟布料用。

无料钟炉顶是一项革命性的发明，为高炉操作带来了新的方式，已在全世界所有高炉上安装。

用于大、小高炉的无料钟上料系统能将炉料布到料面上任何一点，无论使用什么炉料（球团矿、烧结矿、矿石、焦炭、直接还原铁、型焦、粉料），无料钟炉顶都能准确地布出任何要求的料型。

二装料制度的性质装料制度是对炉料装入高炉内的方式和方法的规定。

至目前，高炉的装料设备为料钟式炉顶系统和无料钟炉顶系统两类设备。

其装料制度包括炉料入炉的装入顺序、批重大小和料线高低。

1 装入顺序焦炭和矿石入炉的先后次序称为装料制度的装入顺序。

１先矿石后焦炭的装入顺序称为正装，先焦后矿的装入顺序称为倒装。

一般规律是正装边缘矿石多，可加重边缘；倒装边缘焦炭多，起疏松边缘的作用。

按加重边缘的作用，由重至轻排列顺序见下表。

钟式炉顶的装料顺序一般高炉均采用综合装入炉料，以便调整煤气流达到合理分布。

表中A 、B分别代表不同的装入顺序， m、n则分别代表批数，加重边缘的程度取决于m/（m+n）比值，比值增大则加重边缘，反之则起疏松边缘。

目录一、摘要 (2)二、布料器的传动系统 (3)三、布料器气密箱的结构 (5)四、无料钟炉顶气密箱运 (8)五、无钟炉顶布料气密箱改造与维护实践 (11)六、结论 (13)七、参考文献 (14)高炉无料钟炉顶技术的研究——气密箱一、摘要气密箱是无料钟高炉炉顶装料设备的核心部件,其功能是驱动并控制布料溜槽绕高炉中心线的旋转和倾动,以完成高炉不同的布料运动要求。

气密箱零部件加工工艺复杂、装配精度高,并且在重载、高温、高压、多粉尘的炉内环境下工作,其运行状态的好坏直接影响到整座高炉的正常工作。

对于无料钟高炉炉顶气密箱来说,如果溜槽倾动末段减速器故障,将其重新更换,高炉只需保温8 小时;如果是支撑其大齿圈的轴承故障,高炉则需要保温 3 天。

对高炉的故障部位和产生原因判断错误,将会带来重大损失。

因此,对气密箱的运动故障诊断技术的研究,已经成为有效缩短炼铁设备检修时间,保证炼铁设备正常运行的重要研究课题。

二、布料器的传动系统图4—47是国内设计的无料钟炉顶布料器的传动系统。

溜槽倾角的调整也采用蜗轮箱传动，但有两点和国外的方案有所不同： 1)行星减速箱内少了一对齿轮，旋转圆筒的旋转由大太阳轮4Z 和齿轮7Z 和8Z 带动，使行星箱的结构得到了简化，少一层齿轮可以少一个分箱面，使安装和调整比较方便。

2)不再采用旋转屏风，采用了固定屏风，它可以通水冷却，炉喉的辐射热不易传入气密箱内，这样可以减少冷却气的用量。

现以图4—47的传动系统为例，对传动系统的运动学关系进行计算。

(1)行星传动的速比公式当中心小太阳轮a 固定，大太阳轮b （内齿）主动，动力由内齿轮b 传递到系杆H 时的速比a bH i 为a bH i =1+a bZ Z （4—2） 当大太阳轮b 固定，中心太阳轮a 主动，动力由中心太阳轮传递到系杆H 时的速比a bH i 为a bH i ＝1十a bZ Z （4—3） 当大、小两个太阳轮都主动时，系杆的转速可以根据差动机构的迭加原理将上述单独传动算得的转速相加或相减(即代数和)求出。

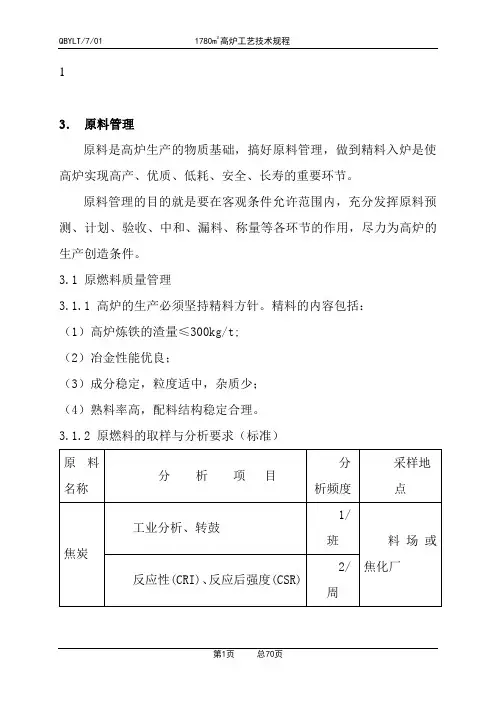

1780m3高炉炉顶技术操作规程目录1、无钟炉顶与钟式炉顶的比较......................................................1 2、无钟炉顶形式..................................................................1 3、无钟炉顶基本参数..................................................................1 4、无钟炉顶系统结构.........................................................2 5、串罐无钟炉顶的基本功能.........................................................3 5（1 布料形式 (3)5（2 布料溜槽功能..................................................................3 6、无钟炉顶工艺流程 (4)6（1 装料、布料流程 (4)6(2 均压系统流程...............................................................4 7、无钟炉顶系统控制 (5)7(1 自动控制 (6)7（2 集中键盘手动控制 (7)7（3 机旁手动………………………………………………………………7 8、上料矩阵…………………………………………………………………8 9、不同料线布料溜槽倾角的设定………………………………………8 10、溜槽的极限位置,安全位置及事故控制………………………………9 11、溜槽旋转位置设置……………………………………………………9 12、齿轮箱风冷系统控制……………………………………………………9 13、阀门箱风冷系统控制……………………………………………………10 14、探尺………………………………………………………………………10 15、料溜调节阀控制...............................................................13 16、炉顶液压站控制..................................................................14 17、无钟炉顶技术操作...............................................................15 18、事故处理 (17)18(1 炉顶系统停电 (17)18（2 传动齿轮箱停水 (17)18(3 炉顶系统停N……………………………………………………17 218(4 传动齿轮箱温度过高 (18)18（5 阀门箱温度过高 (18)18(6 料缶“过满” (18)18(7 布料溜槽旋转故障 (19)18(8布料溜槽倾动故障 (19)18（9 布料溜槽旋转电机电流异常 (19)18（10 料缶“料空”不来 (19)1、无钟炉顶与钟式炉顶的比较1（1 可以实现高压操作，延长炉顶寿命。

浅谈高炉无料钟炉顶调节布料圈数的实质目录批重 (1)矿石批重 (1)焦炭批重 (2)装料 (3)料线 (3)无料钟布料 (3)高炉无料钟炉顶并罐布料偏析 (4)2.无钟布料的发展过程 (5)3.高炉无钟布料技术的发展及特点 (5)3.1.概述 (5)3.2.首钢无钟布料技术模式 (6)3.3.宝钢无钟布料技术模式 (6)3.4.模仿大钟布料技术的模式 (6)3.5.择返布料模式 (7)3.6.其它模式的无钟布料技术 (7)4.高炉无料钟炉顶调节布料圈数的实质 (8)1.高炉布料技术批重装入高炉内一批料的质量称为批重，它与炉容、炉喉直径、冶炼强度有关。

一批料中，矿石部分的质量称为矿石批重，焦炭部分的质量称为焦炭批重。

喷煤后，需要调整批重，但一般保持焦炭批重不变，只调整矿石批重，以保持焦炭透气性能不变。

国翻矿石批重每座高炉均有一个临界矿石批重，当矿石批重大于临界值时，随矿石批重的增加而加重中心，过大则炉料分布趋向均匀，且出现边缘和中心均加重的现象。

当矿石批重小于临界批重时，矿石布到中心减少，随着矿石批重加大而加重边缘。

矿石批重受炉料质量水平、冶炼强度、喷煤比，特别是炉料透气性的影响。

提高高炉冶炼强度后，中心气流要发展，需要扩大矿石批重。

提高喷煤比,也要适度扩大矿石批重。

当前，我国高炉推广使用大矿石批重、正分装技术，这样可以提高煤气利用率，降低燃料比。

表1汇总了一些高炉矿石批重的数据。

画翻焦炭批重焦炭批重与炉容有直接关系，计算公式如(1)式。

焦炭批重=(0∙03-0∙04)d3 ----------------------------------------------------------------------- (1)式中：d为炉喉直径，m o焦层厚度的计算公式如(2)式。

焦层厚度=450+(0.08875-0.125)VU式中：VU为炉容，m3o装料装料顺序是指矿石、焦炭装入高炉的顺序。

先装矿石，后装焦炭称为正装;反之，称为倒装。

无料钟炉顶知识Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998无料钟炉顶知识及对高炉布料的影响（修改稿）各位领导和专家，早在2005年底，黄峥嵘厂长就要求我整理一篇无料钟炉顶知识，并亲自指导我完成编写。

现将《无料钟炉顶知识及对高炉布料的影响》传给你们，希望大家多提宝贵意见。

谢谢！一、无料钟炉顶常识1、新钢最早于那一年在那一座高炉采用无料钟炉顶布料答：新钢最早于2003年在8号高炉采用无料钟炉顶布料。

2、新钢共有几座高炉采用无料钟炉顶，其罐容分别为多少答：新钢目前共有5座高炉采用了无料钟炉顶布料，其中6号高炉、7号高炉、8号高炉的罐容是：22m3，1号高炉、2号高炉的罐容是。

3.、无料钟炉顶结构主要由哪几部分组成答：无料钟炉顶结构主要由：受料斗、称量料罐、上料闸、上密封阀、料流阀、下密封阀、气密箱、溜槽、中心喉管、眼镜阀、均压设施、炉顶液压站等部分组成。

4、炉顶装料设备应满足什么条件答：1）布料均匀，调剂灵活；2）密封好，能承受较高的炉顶压力；3）设备简单便于维修；4）运行平稳，安全可靠；5）受命长。

5、无料钟炉顶在使用维护过程中应注意什么事项答：1）使用中必须满足布料器的工作条件，确保气密箱内温度正常（＜70℃）；2）保证干净的水进入气密箱内；3）保证充足的N2吹入气密箱内，防止灰尘进入影响运转；4）保证布料器各齿轮、轴承得到良好的干油润滑，各减速箱稀油充足；5）检修时，开人孔清理去除气密箱内的油污，便于良好冷却；6）检修时应仔细检查各部连接螺栓、齿轮和轴承。

6、无料钟炉顶有哪几类答：1）并罐无料钟炉顶；2）串罐无料钟炉顶。

7、串罐无料钟炉顶与并罐无料钟炉顶相比具有何优点答：1）由于料罐与下料口均在高炉中心线上，所以下料过程中不出现“蛇行动”现象，从而进一步改善布料效果，同时减轻了中心喉管磨损。

2）称量料罐内装有道路；导料器，改善了下料条件，消灭了下料堵塞现象。

高炉无料钟炉顶设备的发展和应用摘要：高炉无料钟炉顶设备是高炉炼铁工艺过程中将炉料装入炉内并使炉料合理分布的设备，同时起到炉顶密封作用。

近年来，随着冶金装备技术的发展，高炉无料钟炉顶设备技术得到了全面应用。

关键词：无料钟炉顶设备；发展现状；常见故障；国产化实践；一、无料钟炉顶设备无料钟炉顶装料设备，简称无料钟炉顶，是相对于以前以大钟、小钟为基础的炉顶装料设备的一个区别性泛称，最早是由国外卢森堡PAULWURTH公司从60年代末开始从事新一代炉顶装料设备(即无料钟炉顶设备)的研究，并于1972年首先用于西德蒂森公司的一座中型高炉(1445m3)上，投产以后，持续试验了10个月，突显了它的优越性，并得到了迅速的推广。

无料钟炉顶设备作为第三代高炉装料系统，是目前唯一能够将原料布置到高炉炉喉料线表面任意点的装料系统。

二、发展现状无料钟炉顶设备常见的类型有串罐和并罐两种型式，其中并罐无料钟已经发展了三种类型：两罐式、三罐式、四罐式，这几种类型的并罐无料钟各有特点，都能够满足不同类型高炉的生产要求。

两罐无料钟炉顶又分为老式无料钟和新式无料钟两种；三罐无料钟炉顶最早是从日本川崎钢铁公司水岛厂发展起来的，与两罐最主要的设备区别为三罐并列布置，并且采用了旋转翻板装置，主要目的是实行矿焦分级入炉；四罐无料钟炉顶设备是北京首钢机电和首钢京唐公司专门针对5000m3级以上大型高炉共同开发的新型无料钟炉顶设备，能够实现多料种装料，分级入炉布料等方式，具有偏析小，调剂手动灵活，设备互换性强，可在线修复等诸多优点，它的基本结构与三罐相同，只是增加了一套称量料罐和对应的上下密封阀箱和料流阀箱；无料钟炉顶设备通常有头轮罩、受料罐、受料斗、插入漏斗、翻板装置(或旋转翻板)、称量料罐、上下密封阀、上下料闸、料流阀、均排压阀、下阀箱、齿轮箱、中心喉管(中间漏斗)、布料溜槽、炉顶钢圈等设备组成，其设计的基本思路是采用分步组合法，把具备不同功能的上述设备从上至下组合在一起来共同完成一个按工艺要求的方式向高炉内合理布料的功能。
