搭建 单片机集成开发环境

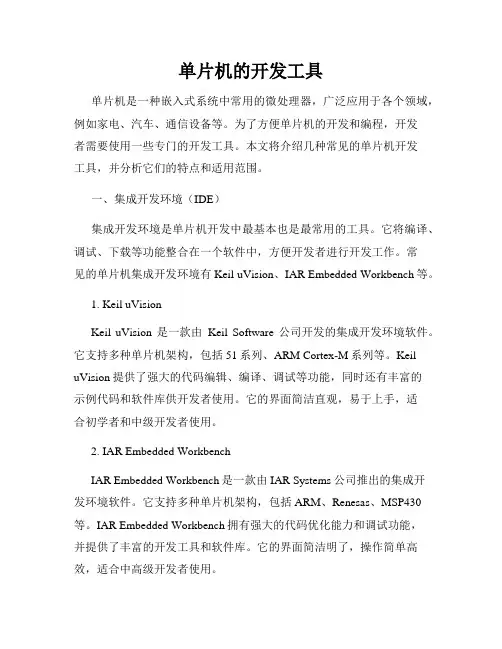

单片机的开发工具单片机是一种嵌入式系统中常用的微处理器，广泛应用于各个领域，例如家电、汽车、通信设备等。

为了方便单片机的开发和编程，开发者需要使用一些专门的开发工具。

本文将介绍几种常见的单片机开发工具，并分析它们的特点和适用范围。

一、集成开发环境（IDE）集成开发环境是单片机开发中最基本也是最常用的工具。

它将编译、调试、下载等功能整合在一个软件中，方便开发者进行开发工作。

常见的单片机集成开发环境有Keil uVision、IAR Embedded Workbench等。

1. Keil uVisionKeil uVision是一款由Keil Software公司开发的集成开发环境软件。

它支持多种单片机架构，包括51系列、ARM Cortex-M系列等。

Keil uVision提供了强大的代码编辑、编译、调试等功能，同时还有丰富的示例代码和软件库供开发者使用。

它的界面简洁直观，易于上手，适合初学者和中级开发者使用。

2. IAR Embedded WorkbenchIAR Embedded Workbench是一款由IAR Systems公司推出的集成开发环境软件。

它支持多种单片机架构，包括ARM、Renesas、MSP430等。

IAR Embedded Workbench拥有强大的代码优化能力和调试功能，并提供了丰富的开发工具和软件库。

它的界面简洁明了，操作简单高效，适合中高级开发者使用。

二、仿真器/调试器仿真器/调试器是单片机开发中必不可少的工具之一。

它可以连接单片机，进行程序的下载、调试和性能分析。

常见的仿真器/调试器有ST-Link、J-Link等。

1. ST-LinkST-Link是STMicroelectronics公司推出的一款仿真器/调试器。

它支持STMicroelectronics的系列单片机产品，如STM32系列。

ST-Link具有快速高效的下载速度和稳定可靠的调试功能，可实现单步调试、断点调试等操作。

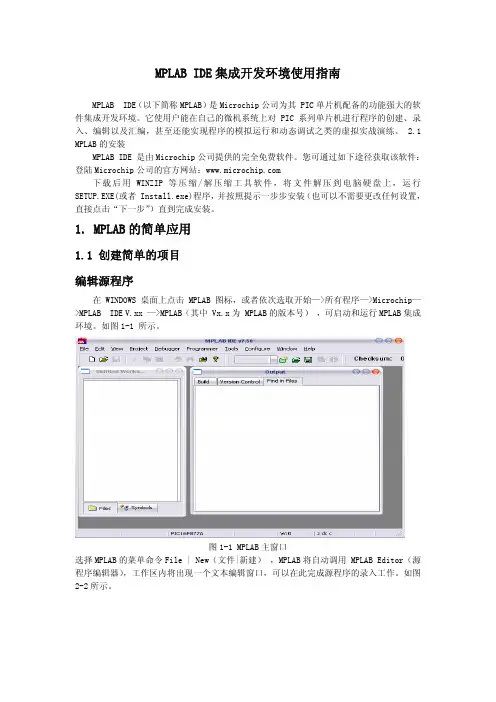

MPLAB IDE集成开发环境使用指南MPLAB IDE（以下简称MPLAB）是Microchip公司为其 PIC单片机配备的功能强大的软件集成开发环境。

它使用户能在自己的微机系统上对 PIC系列单片机进行程序的创建、录入、编辑以及汇编，甚至还能实现程序的模拟运行和动态调试之类的虚拟实战演练。

2.1 MPLAB的安装MPLAB IDE 是由Microchip公司提供的完全免费软件。

您可通过如下途径获取该软件：登陆Microchip公司的官方网站：下载后用WINZIP等压缩/解压缩工具软件，将文件解压到电脑硬盘上，运行 SETUP.EXE(或者 Install.exe)程序，并按照提示一步步安装（也可以不需要更改任何设置，直接点击“下一步”）直到完成安装。

1. MPLAB的简单应用1.1 创建简单的项目编辑源程序在 WINDOWS 桌面上点击 MPLAB 图标，或者依次选取开始—>所有程序—>Microchip—>MPLAB IDE V.xx —>MPLAB（其中 Vx.x为 MPLAB的版本号） ，可启动和运行MPLAB集成环境。

如图1-1 所示。

图1-1 MPLAB主窗口选择MPLAB的菜单命令File | New（文件|新建） ，MPLAB将自动调用 MPLAB Editor（源程序编辑器），工作区内将出现一个文本编辑窗口，可以在此完成源程序的录入工作。

如图 2-2所示。

图1-2 文本编辑窗口在“文本编辑窗口”内编辑好我们的源程序，选择菜单命令 File|Save（文件|保存） ，将编辑好的源文件保存到我们指定的目录下，如图 2-3所示。

图1-3 保存源程序注意：存储路径跟文件名不能包含中文或字符串,整个路径不能超过 64个字符。

利用向导创建工程文件第一步 选择菜单命令 Project|Project Wizard（工程|工程向导）将出现如图 2-4所示的欢迎界面。

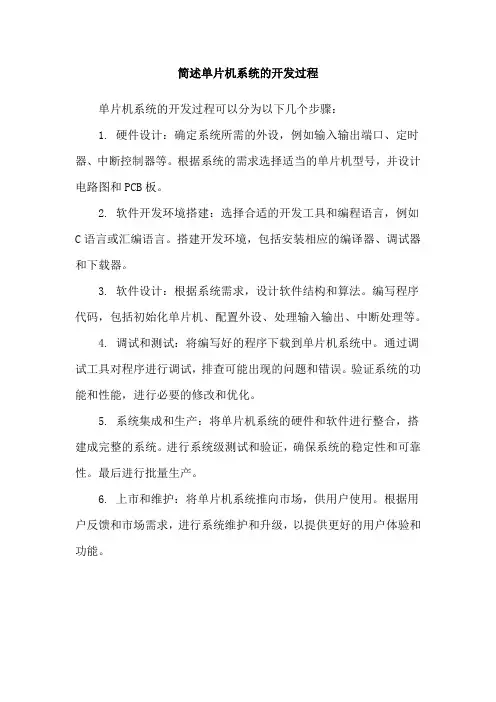

简述单片机系统的开发过程
单片机系统的开发过程可以分为以下几个步骤：
1. 硬件设计：确定系统所需的外设，例如输入输出端口、定时器、中断控制器等。

根据系统的需求选择适当的单片机型号，并设计电路图和PCB板。

2. 软件开发环境搭建：选择合适的开发工具和编程语言，例如C语言或汇编语言。

搭建开发环境，包括安装相应的编译器、调试器和下载器。

3. 软件设计：根据系统需求，设计软件结构和算法。

编写程序代码，包括初始化单片机、配置外设、处理输入输出、中断处理等。

4. 调试和测试：将编写好的程序下载到单片机系统中。

通过调试工具对程序进行调试，排查可能出现的问题和错误。

验证系统的功能和性能，进行必要的修改和优化。

5. 系统集成和生产：将单片机系统的硬件和软件进行整合，搭建成完整的系统。

进行系统级测试和验证，确保系统的稳定性和可靠性。

最后进行批量生产。

6. 上市和维护：将单片机系统推向市场，供用户使用。

根据用户反馈和市场需求，进行系统维护和升级，以提供更好的用户体验和功能。

实验报告纸（院、系) 自动化专业班组单片机与嵌入式系统课实验一Keil集成开发环境的使用一、实验目的熟悉Keil C51集成开发环境的使用方法二、实验内容学习如何使用Keil编译器编写单片机程序并调试三、实验设备PC机四、实验步骤1.新建文件夹2。

新建工程3.配置工程（1）按以下内容新建experiment_1.asm文件ORG 0000HAJMP MAINORG 0100HMAIN：MOV SP，＃60 ；给堆栈指针赋初值LIGHT:CPL P1。

0CPL P1.1CPL P1.2ACALL DELAYAJMP LIGHTDELAY：MOV R7，＃10HDELAY0：MOV R6，＃7FHDELAY1:MOV R5，#7FHDELAY2：DJNZ R5，DELAY2DJNZ R6,DELAY1DJNZ R7，DELAY0RETEND（2）在工程窗口的Source Group 1处单击鼠标右键弹出菜单，点其中的选项Add Files to Group ‘Source Group 1’；添加文件。

（3)在Project菜单的下拉选项中,单击Option for Target ‘Target 1’.在弹出的窗口中要完成以下设置：A．选择单片机芯片。

不需要向工程添加启动代码；B. 晶振频率的设置C. Output标签下的Create HEX File 前小框中要打勾D．Debug标签选择Use Simulator（软件模拟）4．编译工程5。

查看结果（要求截图写进实验报告）（1）进入调试状态（2）选择单步方式运行，观察Port 1窗口状态变化（3）在Project Workspace观察R5、R6、R7、SP等的变化进入调试时的初始界面每一步的R5、R6、R7、SP、port 1变化如上面图所示,当运行到DELAY函数时，程序在里面循环实现延时功能.(4）在观察界面的Address栏分别输入C：0H 和C：0100h观察ROM空间的存储情况;输入d:90h观察port 1。

实验一Keil C51 集成开发环境的使用练习、仿真与调试、实验目的1、熟悉Keil C51 集成开发环境的使用方法2、熟悉Keil C51集成开发环境调试功能的使用和DP-51PR0C单片机综合仿真实验仪的使用。

、实验设备及器件IBM PC 机一台DP-51PR0C单片机综合仿真实验仪一台、实验内容1、进行Keil C51 集成开发环境的安装和使用练习。

然后按照以下内容建立文件并编译产生HEX 文件。

0RG 0000HLJMP Main0RG 00F0HMain:M0V R7, #0Loop:M0V R6, #0DJNZ R6, $DJNZ R6, $DJNZ R6, $DJNZ R6, $DJNZ R7, LoopCPL P1.0 ; P 1 .0 取反CPL P1.1 ; P 1 .1 取反CPL P1.2 ; P 1 .2 取反CPL P1.3 ; P 1 .3 取反CPL P1.4 ; P 1 .4 取反CPL P1.5 ; P 1 .5 取反CPL P1.6 ; P 1 .6 取反CPL P1.7 ; P 1 .7 取反SJMP MainEND2、进行Keil C51 集成开发环境的仿真调试练习。

然后按照以下内容建立文件并编译仿真调试。

0RG 8000HLJMP Main0RG 80F0HMain:M0V R7, #0Loop:MOV R6, #0DJNZ R6, $DJNZ R6, $DJNZ R6, $DJNZ R6, $DJNZ R7, LoopCPL P1.0 ; P 1 .0取反CPL P1.1 ; P 1 .1取反CPL P1.2 ; P 1 .2取反CPL P1.3 ; P 1 .3取反CPL P1.4 ; P 1 .4取反CPL P1.5P 1 .5取反JCPL P1.6 ; P 1 .6取反CPL P1.7 ; P 1 .7取反SJMP Mai nEND四、实验要求1、熟练掌握Keil C51集成开发环境的工程建立、编辑与编译功能。

实验⼀MPLABIDE集成开发环境实验⼀MPLAB IDE集成开发环境⼀、实验⽬的1．熟悉MPLAB IDE集成开发环境，学习MPLAB软件的使⽤。

2．熟悉汇编语⾔的程序结构及使⽤⽅法。

3．熟悉MPLAB IDE的调试⽅法。

⼆、实验仪器设备MPLAB IDE8.0 PC机APP009实验开发板ICD2调试器三、实验原理MPLAB 集成开发环境（IDE）是综合的编辑器、项⽬管理器和设计平台，适⽤于使⽤Microchip 的PIC系列单⽚机和数字信号控制器进⾏嵌⼊式设计的应⽤开发。

⽤户界⾯上的某些部分可能会在将来的版本中有所变化，当新的器件推出时，新的功能也会添加进来。

MPLAB IDE 是适⽤于PIC系列单⽚机和dsPIC数字信号控制器，基于Windows操作系统的集成开发环境。

MPLAB IDE 提供以下功能：（1）使⽤内置编辑器创建和编辑源代码。

（2）汇编、编译和链接源代码。

（3）通过使⽤内置模拟器观察程序流程调试可执⾏逻辑；或者使⽤MPLABICE 2000和MPLAB ICE4000 仿真器或MPLABICD 2 在线调试器实时调试可执⾏逻辑。

（4）⽤模拟器或仿真器测量时间。

（5）在观察窗⼝中查看变量。

（6）使⽤MPLAB ICD 2、PICSTART? Plus 或PRO MATE? II 器件编程器烧写固件。

（7）使⽤MPLAB IDE 丰富的在线帮助快速找出问题的答案。

四、实验内容创建项⽬与调试，MPLAB IDE的⼊门使⽤学习。

汇编语⾔的程序结构及使⽤⽅法的学习。

五、实验操作步骤1．运⾏MPLAB IDE要启动IDE，双击桌⾯上的图标，或者选择Start>Programs>Microchip MPLABIDE>MPLAB IDE。

屏幕上⾸先会显⽰MPLAB IDE 的商标图案，然后出现MPLAB IDE的主窗⼝。

为了⽣成可由⽬标PIC 单⽚机或dsPIC数字信号控制器执⾏的代码，需要将源⽂件放⼊同⼀个项⽬中，然后⽤所选择的语⾔⼯具（汇编器、编译器和链接器等）编译代码。

④把源文件加入到项目中
• 在项目窗口中，单击 在项目窗口中，单击Target1 前面的 号，展开 前面的+号 里面的内容Source Group1 里面的内容 • 用右键单击 用右键单击Source Group1 ，在弹出的快捷菜单 中选择Add File to Group`Source Group1`选项 中选择 选项 添加文件
单片机调试过程
• 新建源程序文件 建立一个汇编或Ｃ 建立一个汇编或Ｃ源程序文件 .ASM 或 .C 文件 • 新建项目文件 .PRJ 文件 选择器件， 选择器件，把源文件添加到项目中 • 编译项目 生成目标文件 .HEX 文件 • 调试程序 • 固化程序
创建项目实例 ：
• 启动 启动µVision2 • 新建一个项目文件
Debug（调试）： （调试）
Start/Stop Debug 开始 停止调试 开始/停止调试 Go 运行程序 Step 单步执行程序 Run to Cursor line 运行到光标行 Stop Runing 停止程序运行 Breakpoints ⋯ 打开断点对话框 Insert/Remove Breakpoint 设置 取消断点 设置/取消断点 Enable/Disable Breakpoint 使能 禁止断点 使能/禁止断点 Memory Map⋯ ⋯ 打开存储器空间 Performance Analyzer⋯ ⋯ 打开设置分析窗口 Inline Assembly⋯ ⋯ 某一行重新汇编 Function Editor⋯ ⋯ 编辑调试函数
设置： ① Target 选项卡 设置：
• Xtal（MHZ）：设置单片机工作的频率， （ ） 设置单片机工作的频率，
默认24.0MHz 默认 • Use On-chip ROM(0x0-0XFFF)： ： 表示使用片上的Flash ROM 表示使用片上的 • Off-chip Code memory： ： 表示片外ROM 的开始地址和大小。 的开始地址和大小。 表示片外 • Off-chip Xdata memory： ： 外部数据存储器的起始地址和大小。 外部数据存储器的起始地址和大小。 • Code Banking： 是使用 技术。 ： 是使用Code Banking 技术。

Keil uVision4集成开发环境安装及使用介绍1 概述Keil uVision4 IDE是基于Windows的开发平台，包含一个高效的编译器、一个项目管理器和一个MAKE工具。

uVision4支持所有的Keil C51工具，包括C 编译器、宏汇编器、连接/定位器、目标代码到HEX的转换器。

●Windows应用程序uVision4是一个集成开发环境，它把项目管理，源代码编辑，程序调试等集成到一个功能强大的环境中。

●C51美国标准优化C交叉编译器从C源代码产生可重定位的目标文件。

●A51宏汇编器从8051汇编源代码产生可重定位的目标文件。

●BL51连接/重定位器组合由C51和A51产生的可重定位的目标文件，生成绝对目标文件。

●LIB51库管理器组合目标文件，生成可以被连接器使用的库文件。

●OH51目标文件到HEX格式的转换器从绝对目标文件创建Intel HEX格式文件。

●RTX-51实时操作系统简化了复杂和对时间要求敏感的软件项目。

2 Keil uVision4集成开发环境的安装Keil uVision4集成开发环境的安装与破解。

在配套光盘的“05.安装软件\ Keil C51 v9.06”文件夹下找到“Keil.C51.V9.06.exe”文件，双击该文件启动安装，出现如图1所示的安装界面。

图1 Keil C软件安装界面点击界面中【Next】按键，出现如图2所示的软件安装许可协议界面。

图2 软件许可协议勾选其中的【I agree to all the terms of the preceding Licence Agreement】选项，点击界面中的【Next】按键，出现如图3所示的软件安装路径选择界面。

图3 选择安装路径选择合适的软件安装路径后，点击界面中的【Next】按键，出现如图4所示的用户信息输入界面。

图4 用户信息输入界面填写完全用户信息后，点击【Next】按键，出现如图5所示的软件安装进程界面。

东软单片机建立工程的步骤建立东软单片机工程的步骤可以分为以下几个主要阶段：
1. 硬件准备，首先需要准备好开发所需的硬件设备，包括单片机开发板、调试器（如JTAG调试器）、电脑等。

2. 软件安装，安装并配置好单片机开发所需的集成开发环境（IDE），东软单片机通常使用的是Keil μVision或者IAR Embedded Workbench等集成开发环境。

3. 创建工程，在IDE中创建一个新的工程，选择适合的单片机型号，并配置工程的基本参数，如时钟频率、编译器选项等。

4. 编写代码，编写单片机应用程序的源代码，可以使用C语言或汇编语言进行编写，根据具体的应用需求进行功能实现。

5. 编译和调试，使用IDE对编写好的源代码进行编译，生成可在单片机上运行的机器码。

接着通过调试器将程序下载到单片机开发板上，进行调试和测试。

6. 代码优化，对程序进行性能优化和内存优化，确保程序在单
片机上能够高效稳定地运行。

7. 部署和测试，将经过调试和优化的程序部署到目标单片机上，进行全面的测试和验证，确保程序符合设计要求并能够正常运行。

以上是建立东软单片机工程的一般步骤，当然在实际操作中可
能会根据具体的项目需求和开发流程进行一些调整和补充。

希望这
些信息能够对你有所帮助。

时间（１０ｍｓ），如图 １６ 所示。在μ Ｖ２ 仿真环境下可以真实地模
拟单片机定时器的工作状态。
６．单片机串行通信的模拟仿真
Ｋｅｉｌ Ｃ５１的μＶ２调试器提供了对单片机串行通信的模拟仿
真，当源程序编译通过后，鼠标单击菜单栏的Ｄｅｂｕｇ／Ｓｔａｒｔ Ｄｅｂｕｇ
Ｓ ｅ ｓ ｓ ｉ ｏ ｎ ，进入模拟调试环境并选择
· 23 · 电子世界 ２ ０ ０ ５ 年 ２ 期
单片机与可编程器件
拟仿真功能对例 ３进行调试。 首先在μＶｉｓｉｏｎ２ ＩＤＥ集成调试环境下建立一个工程文件，
将例３的汇编源程序填加到“Ｓｏｕｒｃｅ ｇｒｏｕｐ１”组里，编译通过后， 点击菜单Ｐｒｏｊｅｃｔ／ｏｐｔｉｏｎｓ ｆｏｒ Ｔａｒｇｅｔ ｔａｒｇｅｔ１’， 在ｔａｒｇｅｔ栏里将晶振 频率由默认的 ２４ＭＨｚ 改为 ６ＭＨｚ，如图 １３ 所示。然后点击菜单 Ｄｅｂｕｇ／ｓｔａｒｔ ｓｔｏｐ Ｄｅｂｕｇ Ｓｅｓｓｉｏｎ进入模拟仿真方式。
开关，所以设计其控制电路时，一个任务 键检测电路的值均为 １，使键盘无论扫描
是正确译码；另一个任务是设计防抖动 哪个键时，均使按键使能位（ｋｅｙ＿ｐｒｅｓｓ）为
电路。光靠矩阵式键盘是无法完成按键 １，检测到尚未按下键盘；当使用者按下键
输入工作的，须搭配下列几种电路才能 盘按钮，则键盘输入到按键检测电路的值
４．单片机外部中断的模拟仿真 ８９Ｓ（Ｃ）５１ 单片机有 ２ 个外部中断，中断 ０ 和中断 １。其入 口地址分别为 ０００３Ｈ 和 ００１ＢＨ。在默认的情况下，即外部中断 ０ 的优先级最高。在编写外部中断程序时，应首先设置中断允 许位（ＥＸ０、ＥＸ１）和中断触发方式选择位（ＩＴ０、ＩＴ１）。当中 断触发方式选择位 ＩＴ０＝１ 时，外部中断０ 选择下降沿信号触发 方式，即当 Ｐ３．２ 引脚检测到从高到低的电平跳变时，才引起 中断；当ＩＴ０＝０ 时，选择低电平触发方式，即只要检测到Ｐ３．２ 引脚为低电平，便引起外部中断。如果 Ｐ３．２ 引脚始终保持在低 电平状态，ＣＰＵ 将会反复响应外部中断。 在调试单片机的中断程序时，可以充分利用Ｋｅｉｌ ５１集成调 试环境μ Ｖ２ 内嵌的单片机软件模拟仿真器，下面通过一个例 子，介绍一下软件模拟仿真具体的使用方法。 例 ２：检测一个外部告警信号，当信号为低电平时，进入 中断 ０ 并执行相应程序（源程序见本刊网站）。 将例２的汇编文件编译通过后，选择Ｄｅｂｕｇ菜单下的ｓｔａｒｔ／ ｓｔｏｐ Ｄｅｂｕｇ ｓｅｓｓｉ（ｏ 开始／停止仿真）便可进入模拟仿真方式，如 图１２所示。读者可按Ｆ１１键单步调测程序，并打开Ｐｅｒｉｐｈｅｒａｌｓ 菜单下的Ｉｎｔｅｒｒｕｐｔ（ 中断）和Ｐｏｒｔ３、Ｐｏｒｔ１窗口来观察中断寄存 器和端口电平的变化情况。本例选择低电平触发方式，如置 Ｐ３．２ 为低电平，继续按 Ｆ１１ 单步执行程序，这时将进入中断

单片机技术的使用教程在现代科技的飞速发展下，单片机技术已经渗透到我们生活的方方面面。

从家庭电器到工业自动化，从智能手机到无人机，单片机技术的应用无处不在。

本文将为大家介绍单片机技术的基本原理和使用教程，帮助读者更好地理解和应用单片机技术。

一、单片机的基本原理单片机是一种集成电路，内部集成了处理器、存储器、输入输出接口等功能模块。

它通过接收输入信号、经过处理后输出控制信号，实现各种功能。

单片机的核心是处理器，它能够执行各种指令，实现逻辑运算、数据处理等功能。

二、单片机的开发环境搭建要使用单片机，首先需要搭建开发环境。

常见的开发环境有Keil、IAR等。

这些开发环境提供了编译、调试、下载等功能，方便开发者进行单片机程序的开发和调试。

1. 下载并安装开发环境首先，需要从官方网站下载开发环境的安装包。

安装包通常是一个可执行文件，双击运行即可开始安装。

安装过程中，按照提示选择安装路径和组件，等待安装完成。

2. 配置开发环境安装完成后，需要配置开发环境。

打开开发环境，进入设置界面，选择单片机型号和开发板型号。

这些设置将影响编译和下载的过程，确保选择正确的型号。

3. 编写程序配置完成后，就可以开始编写单片机程序了。

单片机程序通常使用C语言编写，开发环境提供了代码编辑器，可以方便地编写和编辑程序。

4. 编译和下载程序编写完成后，需要将程序编译成二进制文件，然后下载到单片机中运行。

编译过程将检查程序的语法错误和逻辑错误，确保程序的正确性。

下载过程将把编译生成的二进制文件烧录到单片机的存储器中。

三、单片机的基本应用单片机技术广泛应用于各个领域，下面将介绍几个常见的应用场景。

1. 家庭电器控制通过使用单片机，我们可以实现对家庭电器的智能控制。

例如，可以使用单片机控制空调的温度、风速和模式，实现智能调节。

还可以使用单片机控制照明系统，实现定时开关和远程控制。

2. 工业自动化在工业生产中，单片机技术被广泛应用于自动化控制系统。

并行端口P1仿真窗口
2.3.5
程序下载
• C51程序需要在单片机硬件上执行，因此需要通过 特定的工具将源程序生成的可执行文件写入单片 机中。Keil μVision3集成开发环境生成的可执 行文件一般为HEX格式的文件。在Keil μVision3 中生成单片机上可执行的文件的步骤如下：
“Options for Target ‘Target 1’”对话框 下载程序
μVision3的界面
2.2.4
Keil μVision3的各种常用窗口
• Keil μVision3集成开发环境中提供了很多不同 用途的编辑或显示窗口，可以用于源代码的编辑、 编译和调试的输出结果、反汇编的查看、堆栈数 据查看、变量查看以及仿真波形图等。这些窗口 是Keil μVision3集成开发环境使用的基础，这 里介绍一些在程序设计及仿真调试中常用的窗口 及操作。 • 1．源代码编辑窗口 2．编译输出窗口 • 3．反汇编窗口 4．观察和堆栈窗口 • 5．存储器窗口 6．CPU寄存器窗口 • 7．串行窗口 8．逻辑分析窗口 • 9．符号观察窗口
上电复位电路
手动加上电复位电路
2.2
Keil μVision3集成开发环境
• 在单片机的程序开发中，最常使用的是Keil μVision系列软件，其是Keil Software公司推出 的51系列兼容单片机软件开发系统。目前，最新 的集成开发环境为Keil μVision3。这里将以该 软件为主，介绍单片机C51的程序开发。
2.3.3
编译项目
• 项目及C51源文件准备好后便可以编译项目了。Keil μVision3集成开发环境中，提供了多个源代码编译命令， 分别介绍如下： • 选择“Project”→“Translate …….c”命令，可以完成 对当前C51源代码的翻译。 • 选择“Project”→“Build target”命令，即可对该项目 进行编译， • 选择“Project”→“ReBuild all target files”命令， 可以重新编译所有的项目文件。

单片机入门手册单片机（Microcontroller）是一种集成电路芯片，具有处理器核心、内存、输入输出接口及各种外设的功能。

它广泛应用于各个行业和领域，如家电、通信、汽车、工业控制等。

本手册旨在为初学者提供单片机的基础知识和入门指南，帮助他们迅速上手并理解单片机的工作原理和应用。

一、单片机简介单片机作为微型计算机系统，具有体积小、功耗低、功能强大等特点，常用于控制系统和嵌入式设备中。

其主要组成部分包括中央处理单元（CPU）、存储器（ROM、RAM）、输入输出（I/O）端口和定时器计数器等。

不同型号的单片机具有不同的内部存储空间、处理能力和外设接口，因此需要根据实际需求选择适合的型号。

二、单片机开发环境搭建在开始学习和使用单片机之前，需要搭建相应的开发环境。

主要包括硬件和软件两个方面。

1. 硬件准备为了进行单片机的开发和调试，需要准备一台电脑、单片机开发板、编程器和相关连接线。

其中，开发板是连接电脑和单片机的桥梁，编程器用于将程序下载到单片机中。

此外，还可以选择相应的传感器和外设模块进行实验和应用。

2. 软件安装常用的单片机开发软件有Keil、IAR、Code Composer Studio（CCS）等。

安装和配置这些软件有助于编写、调试和下载程序到单片机。

此外，还需要安装单片机厂商提供的编程软件和驱动程序。

三、单片机基础知识了解单片机的基础知识对于深入学习和应用至关重要。

以下是一些常用的基础知识点：1. 单片机的工作原理单片机通过执行指令和操作数据来完成相应的任务。

其工作流程从复位开始，然后执行初始化程序和主程序，不断重复这一过程。

2. 单片机的编程语言常用的单片机编程语言有汇编语言和高级语言（如C语言）。

汇编语言直接操作单片机的硬件寄存器和指令集，灵活性较高。

高级语言相对简洁易学，适合快速开发。

3. 单片机的输入输出单片机的输入输出方式主要通过引脚（Port）和外设（Peripheral）实现。

Keil C51工具包的安装
在Windows下直接运行软件安装包，然后选择安装目录即可。安装完成之后在安装目录下会有下面目录：
文件夹
内容
C:\KEIL\C51\ASM
宏汇编器的源模板及包含文件。
C:\KEIL\C51\BIN
µVision3/C51 工具链的可执行文件。
C:\KEIL\C51\Examples
Keil C51菜单说明
Window 菜单
Keil C51菜单说明
Help菜单
Keil C51功能及使用简介
Project Workspace -函数 可以在Project Workspace – 函数里查看到各个文件中的函数。
Keil C51功能及使用简介
Project Workspace - Edit - Configuration - Templates 工程窗口 - Templates页中显示用户定义的文本块 (模板)。先按Ctrl+空格键然后输入模板名字的几个首字母或者单击模板页面中的条目，可在用户源文件中插入一个模板。 用户在Edit - Configuration - Templates对话框中可以定义模板。
Keil C51菜单说明
Flash菜单可以配置和运行Flash 编程设备。通过Configure Flash Tools，可选择并被配置编程工具，细节请参考配置Flash菜单小节。Flash菜单下的条目如下表所示：
Flash菜单
Keil C51菜单说明
Peripherals菜单 外设菜单，可以模拟中断，串口，定时器和IO口的操作。
Keil C51软件提供丰富的库函数和功能强大的集成开发调试工具，全Windows界面。另外重要的一点，只要看一下编译后生成的汇编代码，就能体会到Keil C51生成的目标代码效率非常之高，多数语句生成的汇编代码很紧凑，容易理解。在开发大型软件时更能体现高级语言的优势。

实验一PIC单片机集成开发环境MPLAB IDE的使用一、实验目的1. 学习使用PIC单片机集成开发环境MPLAB IDE2. 学习使用在线调试和编程器MPLAB ICD2二、实验方法本次实验意旨使实验者通过运行例程1来初步认识单片机的开发环境，学会利用在线调试和编程器MPLAB ICD2在集成开发环境MPLAB IDE中建立工程文件夹以及程序文本的编辑、编译连接、下载和调试，实现一组由PIC18F452控制的LED灯的点亮过程。

三．程序设计内容#include<p18f452.h>/*引用p18f452的库函数*/#pragma config WDT = OFF /*关闭电子狗（watchdog timer）*/#pragma config LVP = OFF /*关闭低电压ICSP编程*/#pragma config OSC = HS /*振荡器工作模式为高速晶体/谐振器*/int counter;void main (void){counter = 1;TRISB = 0; /*使PROTB引脚为输入*/while (counter <= 15){PORTB = counter; /*将变量counter的值赋给PROTB引脚输出*/counter++;}}四．实验步骤1. 编辑源文件并将源文件存于mcc18目录下建立的文件夹中2．选择目标处理器点击Configure菜单中的Select Device项，在Device中选择实验用的PIC18F452芯片并点击OK按钮完成设置3. 建立项目项目名与源文件同名4. 选择项目设置选择语言工具套件：点击Project菜单中的Select Language Toolsuite项，将Active Toolsuite 下拉选择Microchip C18 Toolsuite，并将Toolsuite Contents中缺省的文件找到路径，完成后点击OK按钮。

Keil C51集成开发环境的使用Keil C51软件可以从相关网站下载并安装。

安装好后，双击桌面快捷图标或在“开始”菜单中选择Keil μVision3，启动Keil μVision3集成开发环境，启动后界面如图4-3所示。

图4-3 Keil μVision3启动后的集成开发环境界面（一）创建项目Keil μVision3中有一个项目管理器，用于对项目文件进行管理。

它包含了程序段环境变量和编程有关的全部信息，为单片机程序的管理带来了很大的方便。

创建一个新项目的操作步骤如下：（1）启动μVision3，创建一个项目文件，并从器件数据库中选择一款合适的单片机型号。

（2）创建一个新的源程序文件，并把这个源文件添加到项目中；（3）为该单片机芯片添加或配置启动程序代码；（4）设置工具选项，使之适合目标硬件；（5）编译项目并创建一个*.hex文件。

下面以本章任务为例分别介绍每一步的具体操作。

1．新建项目文件单击菜单“Project”→“New Project”命令，弹出如图4-4所示的新建项目对话框，指定保存路径，建议每个项目使用一个独立文件夹，例如本项目保存在“第4章”文件夹；然后，在“文件中名”输入项目名称，例如“4-1”，单击“保存”按钮即完成新项目的创建（系统默认扩展名为“.uv2”）。

输入文件图4-4 新建项目对话框此时弹出选择单片机的型号对话框，如图4-5所示，展开Atmel系列单片机，选择“AT89C51”，单击“确定”按钮完成设备的选择。

图4-5 选择单片机的型号对话框单片机型号选择结束后，在μVision3工作界面左边的项目管理器中新增加了一个“Target 1”目标1文件夹，如图4-6所示。

图4-6 项目管理器中新增“Target 1”对话框2．新建源程序文件单击菜单“File”→“New”命令，就可以创建一个源程序文件。

该命令会打开一个空的编辑器窗口，默认名为“Text 1”，输入如下源程序：/******************************************************************名称：流水灯控制模块名：AT89C51，74LS373功能描述：当开关打开时，LED自上而下依次点亮；当开关闭合时，LED从下向上依次点亮。

单片机的开发环境单片机（Microcontroller）是一种嵌入式系统中常用的芯片，它集成了处理器核心、存储器、输入输出接口和其他外设功能，具备独立运行程序的能力。

在进行单片机的开发工作之前，我们需要搭建一个合适的开发环境，以便进行程序编写、调试和烧录等工作。

本文将介绍单片机开发环境的搭建过程。

一、选择开发工具在搭建单片机开发环境之前，首先需要选择一款合适的开发工具。

常用的单片机开发工具有Keil μVision、IAR Embedded Workbench、CCS等。

这些工具提供了友好的图形化界面，支持多种单片机型号，具备强大的编译、仿真、调试和烧录功能。

根据实际需求和个人喜好，选择一款适合自己的开发工具。

二、准备硬件设备在搭建单片机开发环境之前，还需要准备一些硬件设备。

通常情况下，我们需要一台个人电脑、一块单片机开发板、一个编程器以及一些连接线材料。

个人电脑用于安装和运行开发工具，开发板用于烧录和运行程序，编程器用于将程序下载到开发板中。

根据所选的单片机型号和开发工具的要求，选择相应的硬件设备。

三、安装开发工具选择好开发工具后，我们需要将其安装到个人电脑中。

通常情况下，开发工具的安装过程比较简单，只需双击安装包并按照提示进行操作即可完成安装。

安装完成后，我们需要进行一些基本的配置，如选择工作目录、设置编译选项等。

四、连接开发板开发工具安装完成后，我们需要将开发板和个人电脑连接起来。

首先，将编程器与个人电脑相连，通常情况下，编程器会通过USB接口与个人电脑相连接。

然后，将开发板与编程器相连，通常情况下，开发板会通过排针接口与编程器相连接。

连接完成后，我们还需要检查连接是否正常，确保开发板能够被正确识别。

五、编写程序连接完成后，我们可以开始编写程序了。

打开开发工具，创建一个新的工程，选择所使用的单片机型号和编译选项。

然后，在集成开发环境中编写程序代码，可以使用C语言或者汇编语言来编写。

编写完成后，进行编译，以检查程序是否存在语法错误或者逻辑错误。
