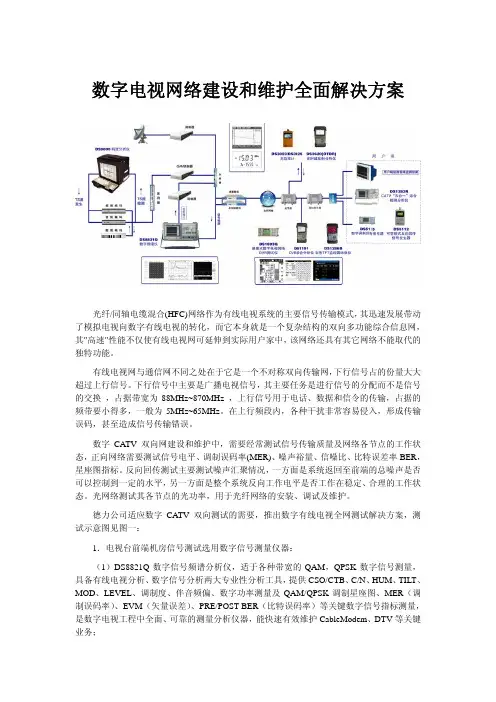

数字电视网络建设和维护全面解决方案光纤/同轴电缆混合(HFC)网络作为有线电视系统的主要信号传输模式，其迅速发展带动了模拟电视向数字有线电视的转化，而它本身就是一个复杂结构的双向多功能综合信息网，其"高速"性能不仅使有线电视网可延伸到实际用户家中，该网络还具有其它网络不能取代的独特功能。
有线电视网与通信网不同之处在于它是一个不对称双向传输网，下行信号占的份量大大超过上行信号。
下行信号中主要是广播电视信号，其主要任务是进行信号的分配而不是信号的交换，占据带宽为88MHz~870MHz ，上行信号用于电话、数据和信令的传输，占据的频带要小得多，一般为5MHz~65MHz。
在上行频段内，各种干扰非常容易侵入，形成传输误码，甚至造成信号传输错误。
数字CATV双向网建设和维护中，需要经常测试信号传输质量及网络各节点的工作状态，正向网络需要测试信号电平、调制误码率(MER)、噪声裕量、信噪比、比特误差率BER，星座图指标。
反向回传测试主要测试噪声汇聚情况，一方面是系统返回至前端的总噪声是否可以控制到一定的水平，另一方面是整个系统反向工作电平是否工作在稳定、合理的工作状态。
光网络测试其各节点的光功率，用于光纤网络的安装、调试及维护。
德力公司适应数字CATV双向测试的需要，推出数字有线电视全网测试解决方案，测试示意图见图一：1．电视台前端机房信号测试选用数字信号测量仪器：（1）DS8821Q数字信号频谱分析仪，适于各种带宽的QAM，QPSK数字信号测量，具备有线电视分析、数字信号分析两大专业性分析工具，提供CSO/CTB、C/N、HUM、TILT、MOD、LEVEL、调制度、伴音频偏、数字功率测量及QAM/QPSK调制星座图、MER（调制误码率）、EVM（矢量误差）、PRE/POST BER（比特误码率）等关键数字信号指标测量，是数字电视工程中全面、可靠的测量分析仪器，能快速有效维护CableModem、DTV等关键业务；（2）DS1191数字DVB综合分析仪，可进行全面的数字/模拟电视网络性能检测，具有星座图、平均功率、误码率检测，快速超强的频谱分析功能，电池超长工作时间（8小时），适合前端机房、网络检测；（3）DS1883Q数字电视DVB测试仪，除具有模拟电视的全部功能外，还具有数字电视平均功率、MER、BER等测量分析功能，及简易频谱功能，支持多种DVB模式。
无线数字电视发射机的维护及维修无线数字电视发射机是数字电视系统中的重要设备，它可以将数字电视信号通过无线电波传输到接收终端，实现数字电视节目的播放和观看。
作为数字电视系统中的核心设备，无线数字电视发射机的正常运行对于数字电视系统的稳定运行至关重要。
由于长期使用和外部环境等因素的影响，无线数字电视发射机也会出现故障和需要维护的情况。
对无线数字电视发射机的维护和维修是数字电视系统维护管理工作中的重要内容之一。
一、日常维护1、定期巡检定期对无线数字电视发射机进行巡检是保障其正常运行的重要手段。
巡检内容包括设备外观检查、各部件的连接状态检查、通风散热系统检查、电源线路检查等。
巡检的频率一般为每月一次，对设备的状态进行全面而细致的检查，及时发现并解决潜在问题。
2、清洁维护随着使用时间的增加，无线数字电视发射机的内部和外部都会积聚灰尘和杂物，影响通风散热和设备运行。
定期对设备进行清洁维护是必要的。
清洁维护包括设备表面的清洁、通风散热孔的清理、内部各部件的除尘等。
清洁维护的频率一般为每季度一次，确保设备在清洁状态下正常运行。
3、设备调试无线数字电视发射机在长时间运行后，可能会出现信号调制、功率输出等方面的偏差，影响数字电视信号的传输质量。
定期对设备进行信号调试是必要的。
调试内容包括信号源选择、频率调整、功率输出控制等。
定期调试设备，保证其传输信号的稳定性和准确性。
4、备件更换为了确保无线数字电视发射机的正常运行，需要定期更换一些易损件和老化部件。
风扇、电容、继电器等。
在更换备件时，需要选择原厂备件或者具有相应认证的替换件，确保设备的性能和稳定性。
二、故障维修1、电源故障无线数字电视发射机的电源故障是常见的故障之一，可能是由于电源线路故障、电源开关故障、电源供应不足等原因引起。
遇到电源故障时，首先需要检查电源线路和连接是否正常，然后检查电源开关和电源适配器是否损坏，最后检查电源供应是否稳定。
根据故障原因逐步排除，确保设备能够正常供电。

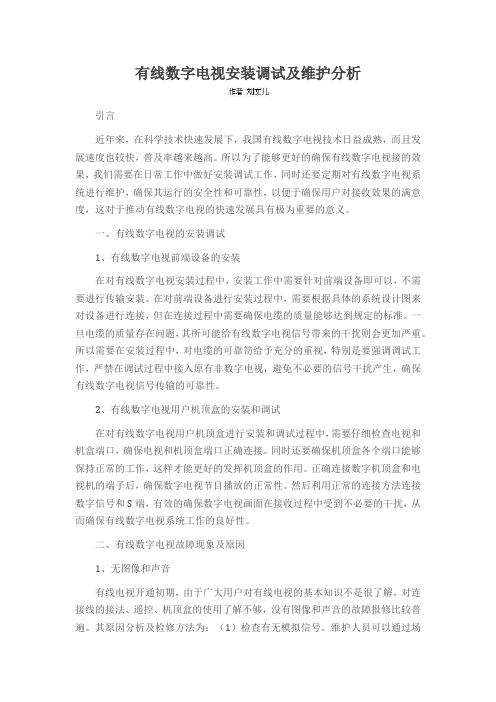

有线数字电视安装调试及维护分析引言近年来，在科学技术快速发展下，我国有线数字电视技术日益成熟，而且发展速度也较快，普及率越来越高。
所以为了能够更好的确保有线数字电视接的效果，我们需要在日常工作中做好安装调试工作，同时还要定期对有线数字电视系统进行维护，确保其运行的安全性和可靠性，以便于确保用户对接收效果的满意度，这对于推动有线数字电视的快速发展具有极为重要的意义。
一、有线数字电视的安装调试1、有线数字电视前端设备的安装在对有线数字电视安装过程中，安装工作中需要针对前端设备即可以，不需要进行传输安装。
在对前端设备进行安装过程中，需要根据具体的系统设计图来对设备进行连接，但在连接过程中需要确保电缆的质量能够达到规定的标准。
一旦电缆的质量存在问题，其所可能给有线数字电视信号带来的干扰则会更加严重。
所以需要在安装过程中，对电缆的可靠笥给予充分的重视，特别是要强调调试工作，严禁在调试过程中接入原有非数字电视，避免不必要的信号干扰产生，确保有线数字电视信号传输的可靠性。
2、有线数字电视用户机顶盒的安装和调试在对有线数字电视用户机顶盒进行安装和调试过程中，需要仔细检查电视和机盒端口，确保电视和机顶盒端口正确连接。
同时还要确保机顶盒各个端口能够保持正常的工作，这样才能更好的发挥机顶盒的作用。
正确连接数字机顶盒和电视机的端子后，确保数字电视节目播放的正常性。
然后利用正常的连接方法连接数字信号和S端，有效的确保数字电视画面在接收过程中受到不必要的干扰，从而确保有线数字电视系统工作的良好性。
二、有线数字电视故障现象及原因1、无图像和声音有线电视开通初期，由于广大用户对有线电视的基本知识不是很了解，对连接线的接法、遥控、机顶盒的使用了解不够，没有图像和声音的故障报修比较普遍。
其原因分析及检修方法为：（1）检查有无模拟信号。
维护人员可以通过场强仪检测，用户可以将信号线跳过机顶盒直接接入电视机，测试有无模拟信号。
（2）无模拟信号的情况，应先检查传输链路故障，包括光纤传输、同轴电缆传输、放大器、分支分配器的检查；若模拟信号正常，则检查机顶盒与电视机后的连接线，音视频输入、输出是否插反或未插入，连接线分黄、白、红三种颜色，黄色是视频线，红、白线为左右声道传输线，连接时不仅要按照插孔、插头的颜色连接，还要按照输入输出的标志连接。
有线数字电视维护方法随着科技的发展，有线数字电视已经成为了人们日常生活中不可或缺的一部分。
然而，由于长时间的使用或不慎操作，有线数字电视也会出现一些故障或问题。
为了延长其使用寿命并提供更好的观看体验，以下是一些有线数字电视的维护方法：1. 定期进行清洁：有线数字电视的通风孔和散热器往往会被尘土和杂物堵塞，影响散热效果。
因此，在维护电视时，要定期将电视周围的灰尘和杂物清理干净，以确保良好的散热性能。
2. 避免过度热源：电视周围不要放置过多的热源，如电暖器或炉具。
过度的热源会导致电视部件过热，从而影响电视的正常工作。
3. 不过度使用：尽量避免长时间不间断使用有线数字电视。
长时间的使用容易造成电视的过热，增加故障风险。
适当休息和关闭电视是保持其正常运行的好方法。
4. 安装避雷设备：在雷电季节，应在有线数字电视旁边安装避雷设备，以保护电视不受雷击损坏。
雷击是电视损坏的常见原因之一，因此这一步骤是非常重要的。
5. 更新软件和固件：有线数字电视通常会有软件和固件的更新。
这些更新可以修复已知的故障和问题，并提供新的功能和改进的体验。
及时进行这些更新是保持电视顺利运行的关键。
6. 避免暴露在高湿度和高温环境中：尽量避免将有线数字电视放置在高湿度和高温的环境中。
这样的环境会导致电视内部损坏或电路短路，从而影响其正常工作。
7. 随时关注信号线的连接：有时，有线数字电视故障的原因是因为信号线的连接不良。
因此，要随时检查信号线的连接状态，并确保其连接牢固。
如果发现问题，应立即纠正。
综上所述，有线数字电视的维护对于保持其正常运行和延长使用寿命非常重要。
通过遵循上述维护方法，可以确保电视提供更好的观看体验并减少故障的发生。
有线数字电视在现代家庭中扮演着重要的角色，它为我们带来了无数的娱乐与信息。
然而，由于长时间的使用或不慎操作，有线数字电视也会遇到各种各样的问题。
为了让它能够长期稳定地工作，我们需要注意一些细节和维护方法。

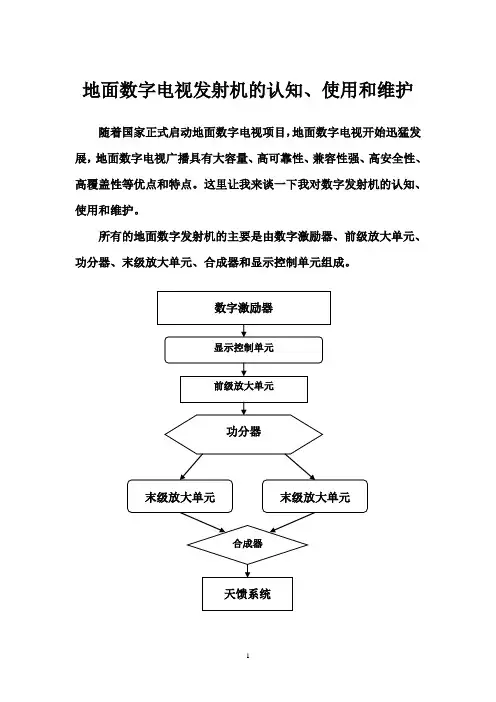

地面数字电视发射机的认知、使用和维护随着国家正式启动地面数字电视项目，地面数字电视开始迅猛发展，地面数字电视广播具有大容量、高可靠性、兼容性强、高安全性、高覆盖性等优点和特点。
这里让我来谈一下我对数字发射机的认知、使用和维护。
所有的地面数字发射机的主要是由数字激励器、前级放大单元、功分器、末级放大单元、合成器和显示控制单元组成。
由前级放大单元对激励器的输出射频进行放大，然后经过功分器分别输入到末级放大器再次放大，最终由合成器合成经过滤波器有天馈系统发出。
数字电视发射机与模拟电视发射机不同，它的输入信号不是通常的视频和音频节目信号，而是将音频、视频信号按MPEG标准，经过压缩、编码，并与其它数据信息复用打包后的传输码流（TS流）。
输入的TS流进入激励器，经过信道编码与调制单元，形成符合一定制式标准的模拟中频信号，然后上变频至所需频道，这些工作均由激励器完成。
输出的模拟信号再经射频放大后发送。
在激励器中有多频网、单频网、卫星单频网三种运行模式供用户进行选择。
组网时，选择多频网，可以选择内部时钟；选择单频网时则采用外部时钟，并且与单频网适配器配合使用:多频网：相邻发射台使用不同的频道发送同一个节目的无线传输网络。
单频网：网络中所有发射机工作于相同的频率无线传输网络。
卫星单频网：主要是针对卫星单频网传输网络。
注意：若使用单频网模式时，输入码流必须是单频网适配器输出的包含SIP包的码流，必须要接GPS同步时钟及1PPS。
为了保证数字发射机能够发射良好的信号质量和覆盖范围，通常对以下几个主要技术参数进行查看：1) 发射功率地面数字电视发射系统的发射功率决定了地面字电视信号的电场强度，直接关系到地面数字电视广播发射系统的有效覆盖范围、覆盖区域服务质量和信号传输可靠性。
数字电视发射机的发射功率为平均功率，与以前模拟发射机的标称功率概念不同，不同的调制标准，其峰均比也不同。
通常1KW(rms)的数字发射机想当于3KW模拟电视发射机的功率容量，功放模块配置、电源配置等基本相同。
地面数字电视发射机的基本原理及维护与常见故障处理摘要：地面数字电视传输覆盖是广播电视公共服务体系的重要组成部分，为保障广播电视民生服务并满足广大人民群众收听收看好广播电视节目。
本文着重介绍地面数字电视发射机的基本原理及常规维护，并结合常见故障情况提出处理方法。
关键词：地面数字电视；发射机；检查维护；故障处理；1.我国地面数字电视发展现状我国于2006年推制定有自主知识产权的地面数字电视广播传输系统《数字电视地面广播传输系统帧结构、信道编码和调制》标准(GB20600-2006)，该标准支持多载波和单载波两种载波方式，多载波采用时域同步正交频分复用技术(TDSOFDM)调制，在具有良好单载波高频谱利用率的基础上，兼具多载波的抗干扰、移动接收以及单频组网的优秀性能。
近年来，随着国家广电政策的推广落地，国内各数字电视发射机设备厂商技术不断发展，为市场提供了形式多样且符合我国DTMB标准的数字化激励器以及整机播出等广播电视设备。
2020年6月国家广电总局下发《关于按规划关停地面模拟电视有关工作安排的通知》，该通知决定自2020年6月15日起启动关停中央、省、市、县地面模拟电视信号，全国各地全面进入地面数字电视广播新时代。
2.地面数字电视发射机的基本组成及原理地面数字电视发射机主要由激励器、前置放大单元、末级放大单元、合成器、带通滤波器、显示与监测控制、电源单元以及授时器系统等组成，其基本原理框图如图1所示。
2.1激励器激励器是数字电视发射机的核心，它输入的不是普通的音频和视频信号而是以MPEG、AVS等编码标准先将音频、视频信号进行编码、压缩后与其他业务数据进行打包产生复用的TS流（传输码流），传输码流是激励器的输入信号也是发射机整机信号源。
目前国产化数字化电视发射机一般采用主备激励器互为备份结构形式，可以选择手动或自动切换模式，并支持采用独创的自适应全数字预校正、多维度非线性预失真和精密解调技术，具备高精度、全自动、自适应的线性与非线性预校正处理功能，并支持系统级AGC(自动增益)功能，以最大程度保证发射系统输出功率始终与输出端保持阻抗匹配，可通过相应的通信接口完成对激励器系统的远程升级及控制管理。
