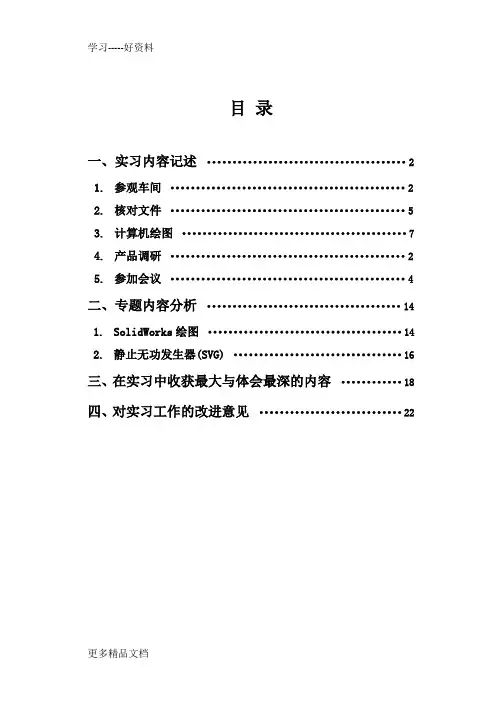

目录一、实习内容记述 (2)1.参观车间 (2)2.核对文件 (5)3.计算机绘图 (7)4.产品调研 (2)5.参加会议 (4)二、专题内容分析 (14)1.SolidWorks绘图 (14)2.静止无功发生器(SVG) (16)三、在实习中收获最大与体会最深的内容 (18)四、对实习工作的改进意见 (22)实习内容记述从7月7号至7月17号， 32名华科学子在上海开展了为期十天的思源电气生产实习。
这次实习，实际上从6月份就已经开始了。
我们先后举行了4次实习交流会，在实习开始前就已将分好了组，了解了实习岗位和生产产品的具体内容。
在带队老师陈老师的带领下，我们一同前往上海思源电气有限责任公司。
在公司领导的亲切关怀下，在工人师傅耐心的指导下，我们增长了知识，锻炼了实际动手能力，也度过了这充实、难忘的十天。
1.参观车间7月7号早上，我们准时抵达上海南站，乘坐地铁到达莘庄车站后，我们就遇到了思源电气的负责人员毕迎春老师和接送班车。
毕老师一路上热情地向我们介绍这次实习之旅，并同我们亲切的交谈，一路上欢声笑语,大家也就忘记的旅途的劳顿。
很快，我们就抵达了思源电气总部。
在五楼会议室，我们受到了热烈的欢迎，并且与上海交通大学的20多名同学相见，共同参加这为期十天的实习。
欢迎会上，首先是董增平先生与我们交流，解释“鱼”与“渔”，告诉我们这次实习就是一次授之以渔的过程。
接着上海交大的张老师与我们的陈老师各自发言，张老师提到，这次实习要做到三颗“心”，平常心，有心，安全心，给我留下了很深的印象。
人力部主任揭忠应先生给我们简要的介绍了思源电气公司。
成立于1993年12月份的思源公司，现已经发展成为国内知名的专业从事电力技术研发、设备制造、工程服务的上市公司。
思源的使命是实现电能传输、分配的安全可靠与高效；思源的愿景是成为全球化的设备与服务公司。
之后安全部的负责人对我们进行了宣传与安全教育。
他列举了很多公司实习因安全疏忽造成事故，画面很惨痛但都是真是事件，因此一定要主要安全，安全一直是一条主线。
同时，针对思源公司车间的产品会有有毒气体与液体，会有不慎入眼的情况发生，他教了我们如何正确的冲洗眼睛。
除此之外，他还告诉了我们火灾的几种类型，有固体、液体、气体、金属、电器与厨房火灾等，并且教了我们如何使用灭火器。
看来安全是第一生产力啊，是一切生产发展的前提条件。
中午，大家一起去思源的食堂就餐，分为面食，A/B餐的思源食堂，充分考虑到了员工的口味，并且不管是普通工人还是领导阶层同样都到食堂就餐，吃着相同的饭菜。
充分体现了思源公司平等，公开，关怀员工的发展特点。
下午，真正的实习开始了。
首先我们要参观的是GIS生产车间。
进入前，大家都要戴工作帽，穿工作服，套上鞋套。
在听讲解员介绍完GIS车间后，我们大致了解了GIS车间生产的主要就是断路器，根据体积大小，相数不同有不同的分类。
进入车间后，整齐的生产线，成批的货物，运作不息的行车，恒定的室温给我们留下了很深的印象. GIS主要是用SF6气体做绝缘生产断路器，分为单相和三相，卧式与立式。
讲解人员每到一种产品前，就会向我们介绍其名称，作用，性能等。
其中，包括ZF28-252型SF6气体绝缘组合电器，550气体绝缘金属封闭式组合电器等。
接着，我们前往了一分公司。
成立于1998年的一分公司思源电气一分公司主要生产变压器，消弧线圈。
其各个车间有铁心，线圈，漆包线，各种生产产品，包括变压器油，带纸电抗器等。
其中设备有瓦伦机（德国制造），剪切线，避雷器在线监测表等。
其中有一个车间是气象色谱分析，这正好是高电压工程这门课上学过的，现在能在现场参观真的是理论与实际相结合。
在结束第一天的实习前，我们还去了电容器厂。
一进入车间，扑面而来的就是一阵刺鼻的味道，讲解人员说这是变压器油的味道，是无毒的。
车间里同样要保持恒温，生产的产品主要是变压器油与电力电容器。
其中电容器包括并联、滤波、串联、集合式串联补偿装置用串联电容器组等等。
如左图中所示，为电容器厂生产的串联电容器组。
除了第一天集体参观车间，在7月10号下午，位于思弘瑞的周仕豪要送货单交至思弘瑞车间。
于是，周仕豪，许浩辉和我就一同前往了思弘瑞分部的生产车间。
思弘瑞主要是生产电网智能自动化系统，在这里，我们看到了变压器自动化系统，生产人员努力的工作，测试人员则两人一组，使用计算机专业软件对各个变电柜进行试验。
我们凑到前面进行询问，也观察到其中很大一部分是与继电保护相关的，包括差动保护，高后备保护，低后备保护与非电量保护。
非电量保护就是包括瓦斯保护，气压保护等非电量超过常值时实行的保护。
这些在继电保护这门课上我们学了相关的知识，在这里，思弘瑞，我们见到了具体的实物，以及在电力系统自动化这门课中学到的自动化设备。
我们看到，显示操作箱的下方有各项继电器，每个继电器的下方都标明着各个开关跳闸，动作情况。
而在总显示屏上，哪一个继电器动作，则相应的显示屏右方就有相应的标志灯会亮而且显示屏上会自动显示出动作开关并生成动作记录，方便工作人员进行故障处理。
除此之外，7月16日，魏工（我的指导工程师）带领我来到思源清能分部的生产车间。
首先他提醒我要注意安全，不能随便乱碰，因为很多仪器正在运行中，包括35kV高压试验区。
然后他给讲解了车间里的一些设备，并亲自动手演示了一些设备的安装与制造工程。
之后，我独自观察工人师傅们安装设备的零器件，又向正在进行高压试验的试验员们询问了他们测试的内容。
在车间的东南端有一块试验区，叫做大型风电场群故障穿越能力的综合解决方案及示范应用试验区，属于国家高技术研究展计划（863计划）。
可以体现出思源电气公司飞速发展的现状，在关键技术领域逐渐占据专业领军地位。
2.核对文件结束第一天的工厂参观后，第二天（7月8号）我们就开始了分组实习。
我与许浩辉，俞天奇以及方开俊被分到了结构设计部。
结设部何部长又把我们细分，我与许被分到清能分布，我跟随魏孔林工程师，许跟随易杰博士。
魏工主要从事模块设计，也就是各种电力装置如SVG，变电站自动化系统的外壳——功率柜。
于是，我的实习任务也主要是模块设计方面。
虽然这项工作更多的是和机械设计打交道，但还是和电气有关的。
我的第一项任务就是核对一张Excel表格。
这份表格是公司最近生产的8M系列功率模块的零件表，以8S002301AA编号开头的零件为主，构成了QPM317-6008M功率模块。
通过核对表格，首先是确定零件使用数量正确，同时也在核对的过程中，了解熟悉各个零件的外观。
一个8M系列功率模块含有200多个零件，然而很多是重复的。
核对的流程就是在表格中逐次选择一项零件，然后再在另一个文件夹中找到相对应的3D图，打开并熟悉。
零件主要设计机械和电气方面的元器件，有螺丝、铜垫片、螺杆、开槽沉头螺杆、不锈钢平垫圈、叠排与绝缘片等。
其标注写为如“M3x8 35-26\间距25”表示3兆系列，有8个，长35cm,宽26cm,两两间距为25cm。
就这样一项一项核对，虽然比较繁琐，但是第一次做，感觉很新鲜而且也认识了很多的实际生产用零件。
除了核对功率模块的零件，7月15号我又核对了一箱的文件。
15号上午，在思弘瑞实习的周仕豪要我去帮忙，说是工作量太大完不成。
到了那，就发现一大堆文件，包括合同单，试验测试单等等，整整一箱。
他的负责人要求他把所有材料分类并排序。
文件数量太大，对于这些文件，要求按照合同号，即：SHR13000xx-13009xx,SHR14000xx-14009xx,分类、排序。
工作略显无聊，且任务艰巨。
上午，我们先把所有资料分类，按13年和14年的合同单号分类，同时按照倒数第三位归类。
就光分类就忙了一整个上午，忙到12：10分，办公室员工都催我们去吃饭。
下午，我们稍作休息就又开始干了起来。
首先，我们把材料份数少的先整理，归类，按顺序排列。
然后，再分别装入文件袋，并标注有多少份，多的达到12份，少的平均1-2份。
做了一个多小时后，份数少的材料堆都已经搞定，还剩下14002xx与14003xx 两堆材料。
我们决定先把较少的14002开头的文件先处理，按照140021-140029的顺序逐一排列，最后把相同序号的合同列起来输出有多少份，统一装入一个文件夹中。
文件还没装完，一整箱文件夹就已经被用完了。
最后在我们的努力下，终于把14002系列的文件全部整理完，但是由于时间的原因14003系列的文件没有赶上完成。
3.计算机绘图——从iPhone5“S”到压力盘由于编制在结构设计部，因此涉及很多机械方面的工作。
在部门实习的过程中，也见到了各位工程师工作的现状。
他们多是用SolidWorks，AutoCAD来画图，然后列表录入处理。
一个模块功率柜的总图特别复杂，涉及各式各样的元器件，大到柜体，小到螺丝钉，无一不是智慧与汗水的结晶。
于是，我也学着用SolidWorks画图。
看着工程师们娴熟的技术，我非常羡慕，但只能从新手一步一步慢慢来。
不过由于大一时用Autodesk画过工程制图中的零件图，因此操作起来较简单，容易上手。
上午，就画了一个iPhone5S手机的模型，当然这个S指的是SolidWorks。
之后我又根据魏工分享的资料中的零件临摹，画了一些简单的零件图，如螺钉等。
第二天，我根据SolidWorks自带的教程，开始正式学习软件画图。
遇到不懂的地方，就向办公室里其他同事询问。
因为教程里仍有一些细节没有讲清，因此，只能向张道伟、王巨峰等工程师请教。
我用了半天的时间，画了一个压力盘，并且生成工程图，包括正视图，剖面图以及局部放大图等。
压力盘外形一个较大的底座上，叠加圆筒，其中贯穿透过六个圆孔，图形很复杂，但主要运用到圆，利用镜像，对称的关系，调整尺寸大小，调节互相依赖的关系，就可以得到，但其中很多实际操作细节，还是比较复杂的。
具体的绘图过程将在专题内容分析中展开分析。
4.产品调研在实习的过程中，魏工分配给我的任务也包括产品及实验的调研，其中包括SVG,GIS与盐雾试验。
（1）静止无功发生器SVG思源清能主要就是生产SVG，即静止无功发生器。
14号那天上午我就主要查阅了SVG相关的资料。
SVG主要是指采用三相桥式变流电路通过电抗器并联于电网上，通过调节桥式逆变电路的交流侧输出电压相位和幅值，或者直接控制其交流侧的电流，来产生或吸收满足要求的无功功率，从而实现从感性到容性无功功率全范围动态无功功率补偿的装置。
思源清能生产的SVG包括高压静止无功发生器和低压静止无功发生器。
高压SVG采用是最新的多电平链式结构，实现双向补偿，占地小，补偿效果好。
主要运用在输电系统枢纽变电站，发电，煤炭，交通领域。
而低压式SVG主要由平柜式和机架式，能够实现连续、动态的补偿无功率，抑制电流谐波。
主要运用在轨道交通，铁路，港口，橡胶工业等。
