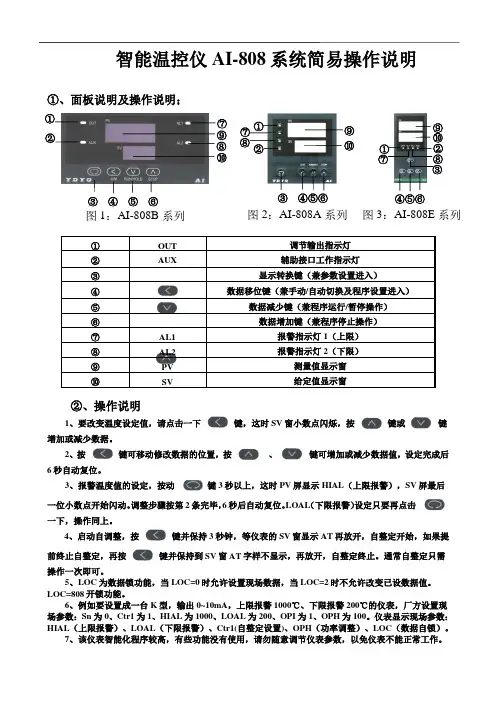

智能温控仪AI-808系统简易操作说明①、面板说明及操作说明；②、操作说明1、要改变温度设定值，请点击一下键，这时SV 窗小数点闪烁，按键或键增加或减少数据。
2、按键可移动修改数据的位置，按、键可增加或减少数据值，设定完成后6秒自动复位。
3、报警温度值的设定，按动键3秒以上，这时PV 屏显示HIAL （上限报警），SV 屏最后一位小数点开始闪动。
调整步骤按第2条完毕，6秒后自动复位。
LOAL （下限报警）设定只要再点击一下，操作同上。
4、启动自调整，按键并保持3秒钟，等仪表的SV 窗显示AT 再放开，自整定开始，如果提前终止自整定，再按键并保持到SV 窗AT 字样不显示，再放开，自整定终止。
通常自整定只需操作一次即可。
5、LOC 为数据锁功能，当LOC=0时允许设置现场数据，当LOC=2时不允许改变已设数据值。
LOC=808开锁功能。
6、例如要设置成一台K 型，输出0~10mA ，上限报警1000℃、下限报警200℃的仪表，厂方设置现场参数：Sn 为0、Ctr1为1、HIAL 为1000、LOAL 为200、OPI 为1、OPH 为100。
仪表显示现场参数：HIAL （上限报警）、LOAL （下限报警）、Ctr1(自整定设置)、OPH （功率调整）、LOC （数据自锁）。
7、该仪表智能化程序较高，有些功能没有使用，请勿随意调节仪表参数，以免仪表不能正常工作。
① OUT 调节输出指示灯 ② AUX 辅助接口工作指示灯 ③显示转换键（兼参数设置进入）④ 数据移位键（兼手动/自动切换及程序设置进入）⑤数据减少键（兼程序运行/暂停操作） ⑥ 数据增加键（兼程序停止操作）⑦ AL1 报警指示灯1（上限） ⑧ AL2 报警指示灯2（下限）⑨ PV 测量值显示窗 ⑩SV 给定值显示窗①② ⑦ ⑧ ⑨⑩ ③ ④ ⑤ ⑥① ⑦ ⑧ ② ③ ④⑤⑥ ⑨ ⑩⑨ ⑩ ③④⑤⑥① ⑦ ② ⑧ 图1：AI-808B 系列 图2：AI-808A 系列 图3：AI-808E 系列③参数功能及设置④输入规格选择参数Sn⑤仪表维修和保存:仪表因制造质量发生故障由本厂负责全面保修,因使用不当而造成损坏的则本厂酌收修理成本费,本厂仪表终身维修,仪表应在包装齐全的情况下存放在干燥不通风,无腐蚀性气体的场合。

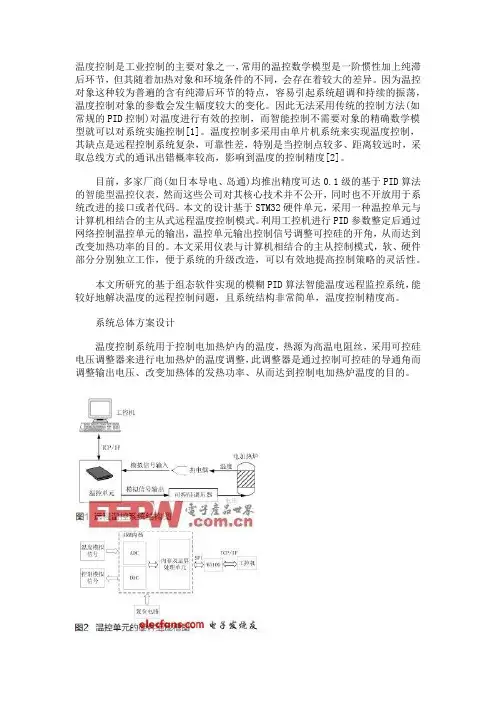

温度控制是工业控制的主要对象之一，常用的温控数学模型是一阶惯性加上纯滞后环节，但其随着加热对象和环境条件的不同，会存在着较大的差异。
因为温控对象这种较为普遍的含有纯滞后环节的特点，容易引起系统超调和持续的振荡，温度控制对象的参数会发生幅度较大的变化。
因此无法采用传统的控制方法(如常规的PID控制)对温度进行有效的控制，而智能控制不需要对象的精确数学模型就可以对系统实施控制[1]。
温度控制多采用由单片机系统来实现温度控制，其缺点是远程控制系统复杂，可靠性差，特别是当控制点较多、距离较远时，采取总线方式的通讯出错概率较高，影响到温度的控制精度[2]。
目前，多家厂商(如日本导电、岛通)均推出精度可达0.1级的基于PID算法的智能型温控仪表，然而这些公司对其核心技术并不公开，同时也不开放用于系统改进的接口或者代码。
本文的设计基于STM32硬件单元，采用一种温控单元与计算机相结合的主从式远程温度控制模式。
利用工控机进行PID参数整定后通过网络控制温控单元的输出，温控单元输出控制信号调整可控硅的开角，从而达到改变加热功率的目的。
本文采用仪表与计算机相结合的主从控制模式，软、硬件部分分别独立工作，便于系统的升级改造，可以有效地提高控制策略的灵活性。
本文所研究的基于组态软件实现的模糊PID算法智能温度远程监控系统，能较好地解决温度的远程控制问题，且系统结构非常简单，温度控制精度高。
系统总体方案设计温度控制系统用于控制电加热炉内的温度，热源为高温电阻丝，采用可控硅电压调整器来进行电加热炉的温度调整，此调整器是通过控制可控硅的导通角而调整输出电压、改变加热体的发热功率、从而达到控制电加热炉温度的目的。
如图1所示，加热炉实时的温度由温控单元采集热电偶转变为电压信号，经温控单元整理后，通过TCP/IP协议将打包后的温度数据传送至工控机端，将此温度的采样值与设定值比较，采取相应的控制算法计算出实时的PID参数，通过网络控制温控单元，温控单元输出4~20mA电流信号至可控硅调压器，对可控硅的导通角的开度进行控制，调整加热炉的温度。
温度控制系统工作原理温度控制系统工作原理温度控制系统是一种用于控制温度的自动化设备，它能够根据输入信号对环境温度进行调节，以实现期望的空间温度。
温度控制系统具有自动控制、节能、节约、方便等特点，可用于家庭、厂房、机房和其他场所的温度控制。
下面我们就一起来了解一下温度控制系统的工作原理及控制系统的结构与功能。
一、温度控制系统的工作原理1、环境温度检测：温度控制系统首先必须要到采集环境温度，一般使用温度传感器来采集环境温度值，经过温度控制系统的控制器处理，将采集到的温度值发送给控制系统以实现温度控制系统的控制。
2、控制输出：根据温度控制系统的设定值和环境温度值，温度控制系统的控制器能够做出正确的控制决策，控制系统控制器就会根据其决策通过开关来控制负载，实现对负载的控制，使得环境温度满足控制系统的设定值。
3、温度控制系统调节：温度控制系统的调节是持续进行的，当环境温度大于或小于控制系统设定的温度值时，控制器就会持续进行控制，以维持环境温度等于或接近控制系统的设定值。
二、温度控制系统的结构与功能1、温度控制系统的主要组成部分：温度控制系统由温度传感器、控制器、显示装置、开关、负载等部分组成。
2、温度传感器：温度传感器的作用是采集环境温度，然后将采集到的温度值发送给控制器。
3、控制器：控制器的功能是根据温度控制系统的设定值和环境温度值，做出控制输出决策，控制负载，以实现温度控制的目的。
4、显示装置：显示装置的作用是实时显示环境温度值和控制系统的设定值，以便于温度控制系统的调整和监控。
5、开关：温度控制系统的开关的作用是根据控制器的控制输出决策控制负载，以实现温度控制的目的。
6、负载：负载的作用是根据控制器的决策控制负载，以实现温度控制系统控制的目的。
以上就是温度控制系统的工作原理及控制系统的结构与功能介绍，温度控制系统的优点在于它具有自动控制、节能、节约、方便等特点，可用于家庭、厂房、机房和其他场所的温度控制，是大家非常理想的温度控制设备。
