2-叠前时间偏移解析

叠前偏移速度分析方法叠前偏移是一种常用于地震数据处理中的方法，通过对原始地震数据进行一次波场叠加和反卷积处理，主要用于提高地震剖面分辨率和改善成像质量。

叠前偏移速度是在进行叠前偏移处理时，对地层速度进行精确估计，以便更好地恢复地下结构。

下面将介绍几种常用的叠前偏移速度分析方法。

1.叠前地震偏移速度分析叠前地震偏移速度分析方法的基本原理是拟合地下速度模型，通过将地震数据在多个速度模型上进行偏移处理，分别对比反射事件的位置和形态，找到最佳的速度模型。

这种方法一般采用常规的速度层析技术，将地震道集与速度模型之间进行匹配，通过最小二乘法、全局搜寻等方法调整速度模型的参数，不断优化速度模型，以获得最佳的地下结构成像结果。

2.叠前堆积速度分析叠前堆积速度分析方法是通过将生成的叠前偏移剖面进行叠加，直到消除非叠加区域内的波形差异。

该方法通常用于复杂地质情况下的速度分析，如存在倾斜、断层等情况。

在叠前堆积速度分析过程中，需要进行多次迭代，每次迭代都会生成一个新的叠前偏移剖面，并将其与之前的剖面进行叠加，直到最后产生一个叠加结果，从而获得最佳的速度模型。

3.叠前参数扫描速度分析叠前参数扫描速度分析方法主要用于处理深水区的地震数据，因为深水区的地层速度往往变化较大，且存在不确定性。

该方法通过改变反射面深度等叠前参数，对地震数据进行多次偏移处理，然后对比处理结果，找到最佳的叠前参数。

在叠前参数扫描速度分析过程中，通常采用一维或二维参数空间的策略，通过迭代计算找到最佳的叠前参数。

以上是几种常用的叠前偏移速度分析方法，它们在叠前偏移处理中起到了关键的作用。

这些方法通过采用不同的参数和技术手段，对地震数据进行多次处理和比较，以求得最佳的地下结构成像结果。

在实际应用中，根据地震数据的特点和处理需求，可以选择合适的速度分析方法，以获得高质量的地下成像结果。

叠前时间偏移与叠前深度偏移1、叠前偏移从实现方法上可分为叠前时间偏移和叠前深度偏移。

从理论上讲，叠前时间偏移只能解决共反射点叠加的问题，不能解决成像点与地下绕射点位置不重合的问题，因此叠前时间偏移主要应用于地下横向速度变化不太复杂的地区。

当速度存在剧烈的横向变化、速度分界面不是水平层状时，只有叠前深度偏移能够实现共反射点的叠加和绕射点的归位，叠前深度偏移是一种真正的全三维叠前成像技术，但它的成像效果必须依赖于准确的速度-深度模型，而模型的迭代和修改是一个非常复杂和费时的过程，周期长，花费也相当昂贵。

1．1 叠前时间偏移叠前时间偏移是复杂构造成像和速度分析的重要手段，它可以有效地克服常规NMO、DMO和叠后偏移的缺点，实现真正的共反射点叠加。

叠前时间偏移产生的共反射点（CRP）道集，消除了不同倾角和位置的反射带来的影响，不仅可以用来优化速度分析，而且也是进行AVO地震反演的前提。

Kirchhoff叠前时间偏移方法的基础是计算地下散射点的时距曲面。

根据Kirchhoff绕射积分理论，时距曲面上的所有样点相加就得到该绕射点的偏移结果。

具体的实现过程就是沿非零炮检距的绕射曲线旅行时轨迹对振幅求和，速度场决定求和路径的曲率，对每个共炮检距剖面单独成像，然后将所有结果叠加起来形成偏移剖面。

1．2 叠前深度偏移实际上，叠前时间偏移可认为是一种能适应各种倾斜地层的广义NMO叠加，其目的是使各种绕射能量聚焦，而不是把绕射能量归位到其相应的绕射点上去，它基于的速度模型是均匀的，或者仅允许有垂直变化，因此，叠前时间偏移仅能实现真正的共反射点叠加，当地下地层倾角较大，或者上覆地层横向速度变化剧烈，速度分界面不是水平层状的条件下，叠前时间偏移并不能解决成像点与地下绕射点位置不重合的问题。

为了校正这种现象，我们可以在时间剖面的基础上，再做一次校正，使成像点与绕射点位置重合，这就是做叠后深度偏移的目的，但叠后深度偏移有缺点，主要是无法避免NMO校正叠加所产生的畸变，而且在实现过程中缺少模型叠代修正的手段，因此叠后深度偏移一般作为叠前深度偏移流程的一部分，用于深度域模型层位的解释。

叠前时间偏移与叠前深度偏移摘要：偏移使倾斜反射归位到它们真正的地下界面位置，并使绕射波收敛，即可以提高空间分辨率。

按所处理的地震资料是否做过水平叠加划分为叠后偏移和叠前偏移两大类。

这里主要讨论叠前偏移。

偏移方法分为时间域和深度域两类，时间偏移技术是基于横向速度变化弱的水平层状介质模型产生的，而深度偏移技术是基于横向变速的真实地质深度模型发展而来的。

这里主要介绍克希霍夫积分法叠前时间偏移、有限差分法叠前时间偏移、Fourier变换法叠前时间偏移三种叠前时间偏移方法。

在叠前深度偏移上面，主要根据其技术的发展历史，现状，及未来趋势进行叙述，并进行了不同偏移技术的成像对比。

关键字：叠前时间偏移叠前深度偏移克希霍夫积分法正文：一、引言偏移使倾斜反射归位到它们真正的地下界面位置，并使绕射波收敛，即可以提高空间分辨率。

按所处理的地震资料是否做过水平叠加划分为叠后偏移和叠前偏移两大类。

偏移方法分为时间域和深度域两类。

时间偏移技术是基于横向速度变化弱的水平层状介质模型产生的，而深度偏移技术是基于横向变速的真实地质深度模型发展而来的。

从当前技术发展的状况看，目前国内应用的叠前偏移技术基本上可以概括为以下两类。

一种是基于波动方程积分解的克希霍夫积分法叠前偏移。

这种技术，在20世纪90年代以前就在研究，目前，随着多年来持续不断地改进和完善，已经成为一种高效实用的叠前偏移方法，它具有高角度成像、无频散、占用资源少和实现效率高的特点，能适应不均匀的空间采样和起伏地表，比较适合复杂构造的成像。

目前国际上有多种较为成熟的积分法叠前成像软件，是当前实际生产中使用的主要叠前深度偏移方法。

一种是基于波动方程微分解的波动方程叠前偏移。

这种技术目前在国内的应用还处于试验阶段。

叠前时间偏移与叠后时间偏移和叠前深度偏移一样，都是基于三大数学工具，即克希霍夫积分、有限差分和Fourier变换。

二、叠前时间偏移技术叠前时间偏移的可行性分为下面三个方面：①实现这种技术所需的软硬件成本合理。

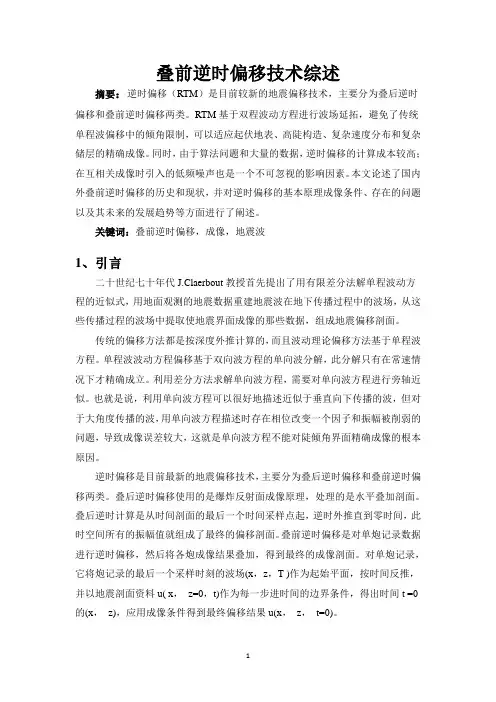

叠前逆时偏移技术综述摘要：逆时偏移（RTM）是目前较新的地震偏移技术，主要分为叠后逆时偏移和叠前逆时偏移两类。

RTM基于双程波动方程进行波场延拓，避免了传统单程波偏移中的倾角限制，可以适应起伏地表、高陡构造、复杂速度分布和复杂储层的精确成像。

同时，由于算法问题和大量的数据，逆时偏移的计算成本较高；在互相关成像时引入的低频噪声也是一个不可忽视的影响因素。

本文论述了国内外叠前逆时偏移的历史和现状，并对逆时偏移的基本原理成像条件、存在的问题以及其未来的发展趋势等方面进行了阐述。

关键词：叠前逆时偏移，成像，地震波1、引言二十世纪七十年代J.Claerbout教授首先提出了用有限差分法解单程波动方程的近似式，用地面观测的地震数据重建地震波在地下传播过程中的波场，从这些传播过程的波场中提取使地震界面成像的那些数据，组成地震偏移剖面。

传统的偏移方法都是按深度外推计算的，而且波动理论偏移方法基于单程波方程。

单程波波动方程偏移基于双向波方程的单向波分解，此分解只有在常速情况下才精确成立。

利用差分方法求解单向波方程，需要对单向波方程进行旁轴近似。

也就是说，利用单向波方程可以很好地描述近似于垂直向下传播的波，但对于大角度传播的波，用单向波方程描述时存在相位改变一个因子和振幅被削弱的问题，导致成像误差较大，这就是单向波方程不能对陡倾角界面精确成像的根本原因。

逆时偏移是目前最新的地震偏移技术，主要分为叠后逆时偏移和叠前逆时偏移两类。

叠后逆时偏移使用的是爆炸反射面成像原理，处理的是水平叠加剖面。

叠后逆时计算是从时间剖面的最后一个时间采样点起，逆时外推直到零时间，此时空间所有的振幅值就组成了最终的偏移剖面。

叠前逆时偏移是对单炮记录数据进行逆时偏移，然后将各炮成像结果叠加，得到最终的成像剖面。

对单炮记录，它将炮记录的最后一个采样时刻的波场(x，z，T )作为起始平面，按时间反推，并以地震剖面资料u( x，z=0，t)作为每一步进时间的边界条件，得出时间t =0的(x，z)，应用成像条件得到最终偏移结果u(x，z，t=0)。

第二章叠前时间偏移地震波成像在油气勘探中占据重要位置。

它的作用是使反射波或绕射波返回到产生它们的地下位置，从而得到地下地质构造的精确成像。

从二十世纪60年代偏移过程由计算机实现以来，已从常规偏移即叠后时间偏移发展到了目前的叠前深度偏移。

偏移方法的研究和应用是受油气勘探的实际需求驱动的，同时它又受到人们对偏移成像的认识程度和计算机处理能力的制约。

常规偏移（即叠后时间偏移）在以往的油气勘探过程中起到了重要作用，但随着勘探难度的提高，在构造较为复杂或/和强横向变速的地区，基于常规偏移的处理方法再也难见成效。

究其原因，一方面是由于常规处理是先叠加后偏移，水平叠加过程受水平层状介质假设制约，在复杂地质构造条件下，这种叠加过程很难实现同相叠加，这样会对波场产生破坏，所以用这种失真了的叠后数据去进行偏移处理难以取得好的成像效果就很自然了。

为了克服非同相叠加给后续偏移带来的麻烦，人们提出使用叠前偏移，即先偏移处理使波场归位，再把同一地下点的偏移波场相叠加。

这样，在横向速度中等变化的较为复杂构造成像中叠前时间偏移可以弥补常规偏移的不足。

另一方面是由于时间偏移是建立在均匀介质或水平层状介质的速度模型的基础上的，当速度存在横向变化，或速度分界面不是水平层状的情况下，常规偏移不能满足Snell定律，因此不能进行正确的反射波的偏移成像。

为了解决这个问题，出现了深度偏移。

这样，在强横向变速的一般构造成像中，叠后深度偏移可以弥补常规偏移的不足；而在强横向变速的复杂构造成像中，叠前深度偏移可以弥补常规偏移的不足。

迄今为止，人们已对叠前时间偏移进行了20多年的研究工作，而对叠前深度偏移也进行了十几年的研究和探索工作。

本章重点讨论叠前时间偏移。

叠前深度偏移将在第四章和第五章讨论。

近年来，随着叠前时间偏移方法和技术的不断成熟和与之配套技术的不断完善以及计算机性能的不断提高，实现叠前时间偏移已成为现实。

目前，国内外有多家地球物理处理公司和计算中心已进行叠前时间偏移处理，部分公司还把叠前时间偏移作为常规处理软件加入到常规处理流程中，使之成为常规处理的一个重要内容。

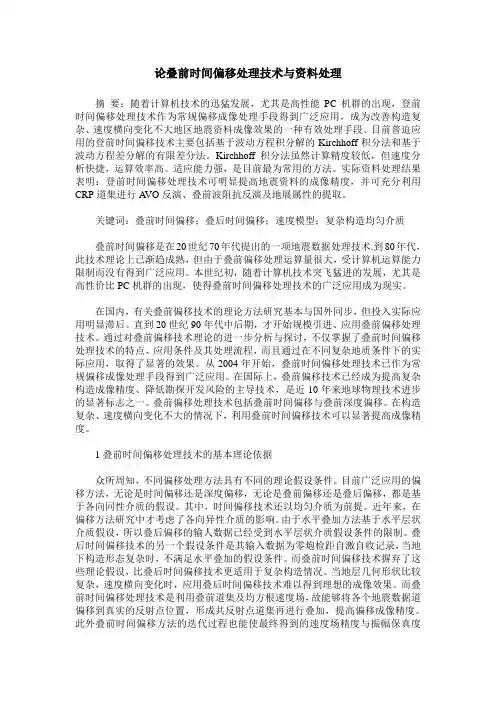

论叠前时间偏移处理技术与资料处理摘要：随着计算机技术的迅猛发展，尤其是高性能PC机群的出现，登前时间偏移处理技术作为常规偏移成像处理手段得到广泛应用，成为改善构造复杂、速度横向变化不大地区地震资料成像效果的一种有效处理手段。

目前普迫应用的登前时间偏移技术主要包括基于波动方程积分解的Kirchhoff积分法和基于波动方程差分解的有限差分法。

Kirchhoff积分法虽然计算精度较低，但速度分析快捷，运算效率高。

适应能力强，是目前最为常用的方法。

实际资料处理结果表明：登前时间偏移处理技术可明显提高地震资料的成像精度，并可充分利用CRP道集进行A VO反演、叠前波阻抗反演及地展属性的提取。

关键词：叠前时间偏移；叠后时间偏移；速度模型；复杂构造均匀介质叠前时间偏移是在20世纪70年代提出的一项地震数据处理技术.到80年代，此技术理论上已渐趋成熟，但由于叠前偏移处理运算量很大，受计算机运算能力限制而没有得到广泛应用。

本世纪初，随着计算机技术突飞猛进的发展，尤其是高性价比PC机群的出现，使得叠前时间偏移处理技术的广泛应用成为现实。

在国内，有关叠前偏移技术的理论方法研究基本与国外同步，但投入实际应用明显滞后。

直到20世纪90年代中后期，才开始规模引进、应用叠前偏移处理技术。

通过对叠前偏移技术理论的进一步分析与探讨，不仅掌握了叠前时间偏移处理技术的特点、应用条件及其处理流程，而且通过在不同复杂地质条件下的实际应用，取得了显著的效果。

从2004年开始，叠前时间偏移处理技术已作为常规偏移成像处理手段得到广泛应用。

在国际上，叠前偏移技术已经成为提高复杂构造成像精度、降低勘探开发风险的主导技术，是近10年来地球物理技术进步的显著标志之一。

叠前偏移处理技术包括叠前时间偏移与叠前深度偏移。

在构造复杂、速度横向变化不大的情况下，利用叠前时间偏移技术可以显著提高成像精度。

1叠前时间偏移处理技术的基本理论依据众所周知，不同偏移处理方法具有不同的理论假设条件。
