pic单片机选型1. 引言在嵌入式系统和电子设备开发中，单片机起到至关重要的作用。
它们是一种集成了中央处理器、存储器和各种输入输出接口的微型计算机芯片。
PIC（Peripheral Interface Controller）单片机是由Microchip Technology公司推出的一系列单片机产品。
选择适合的PIC单片机是一个关键的决策，它需要考虑多个方面，包括系统需求、性能要求、电源管理、成本和开发环境等因素。
本文将介绍如何进行PIC单片机选型，并对一些常用的PIC单片机进行简要的比较和评估。
2. PIC单片机选型指南2.1 系统需求在选择PIC单片机之前，首先需要明确系统的需求。
这包括但不限于以下几个方面： - 处理能力：需要考虑系统的运算复杂性和实时性要求。
如果需要处理大量数据或实时响应，可能需要选择高性能的PIC单片机。
- 存储容量：系统需要的存储容量包括程序存储器（Flash）和数据存储器（RAM）。
根据系统的功能和数据处理需求，选择合适的存储容量。
- 输入输出接口：根据系统的外部设备需求，选择具有足够的IO口和通信接口的PIC单片机。
- 电源管理：如果系统对功耗要求比较高，需要选择低功耗的PIC单片机。
- 开发环境：选择一个熟悉且易于使用的开发环境，以便开发过程更加顺利。
2.2 PIC单片机性能PIC单片机的性能指标包括但不限于以下几个方面： - 主频：PIC单片机的主频决定了其计算能力和运行速度。
主频越高，性能越强。
- 片内存储器：片内存储器包括Flash和RAM。
Flash存储程序，RAM存储变量和临时数据。
存储容量越大，可以处理的程序越复杂，数据存储越丰富。
- 片外扩展：某些应用可能需要扩展片外存储器，如外部Flash、EEPROM或SD卡。
选择具备这些扩展接口的PIC单片机可以满足更高的存储需求。
- IO口数量和类型：根据系统的外部设备需求，需要足够的IO口和通信接口。
笔者认为对初学者而言需了解各引脚符号的意义，才能进一步学习和使用它。
笔者为此作相关的说明，以便和初学者共同提高。

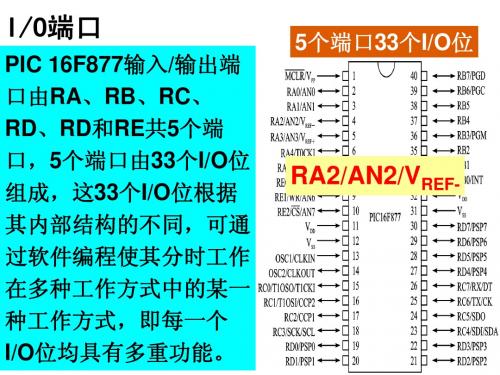

一、关于I/O口符号PIC单片机系列封装引脚最少的是8引脚(如PIC12C5XX和PIC12C6XX)，多的可达84引脚(如PIC17C76X)，其中I/O(输入/输出)口线按PIC单片机产品型号不同，其口线数量也不相同。
8脚封装的I/O口线是6根线，而84脚封装的I/O线多达66根线。
这些口线符号分别按英文字母顺序排列编号，简称A口、B口、C口、D口、E口、F口……，每个口是8位的，但不一定占满8位。
这些口在封装引脚图的标注上均在各口之前加有R符号。
例如B口标注为RB0、RB1、RB2……RB7；E口为RE0、RE1……RE7；G口为RG1、RG2……；而对8脚封装的单片机共有6根I/O口线，其引脚图的标注与上略有不同而是GP0～GP5。
上述的各口线都是可独立编程的双向I/O口线。
二、引脚的复用功能和符号单片机的信号引脚是单片机外特性的体现，在硬件上用户只能使用引脚，通过引脚的连接组建单片机系统。
PIC8位单片机系列和MCS－51系列单片机一样，其引脚除电源VDD、VSS为单一功能外，其余的信号引脚常是多个功能，即引脚的复用功能。
常见的引脚符号和主要功能如下：1MCLR/Vpp清除(复位)输入/编程电压输入。
其中MCLR为低电平时，对芯片复位。
该脚上的电压不能超过VDD，否则会进入测试方法。
Vpp代表编程电压。
2OSC1/CLKIN振荡器晶体/外部时钟输入端。
3OSC2/CLKOUT振荡器晶体输出端，在晶体振荡方式接晶体，在RC方式输出OSC1频率的1/4信号CLKOUT。
4TOCK1TMRO计数器输入端，如不用，为了减少功能应接地或接VDD。
5TICK1TMR1时钟输入端。
6TIOSI TMR1的振荡输入端。
7TIOSO TMR1的振荡输出端。
8RD、WR、CS分别代表并行口读信号、写信号和片选控制线。
常用PIC系列8位单片机芯片引脚符号的功能常用PIC系列8位单片机芯片引脚符号的功能类别：单片机/DSP一、关于I/O口符号PIC单片机系列封装引脚最少的是8引脚(如PIC12C5XX和PIC12C6XX)，多的可达84引脚(如PIC17C76X)，其中I/O(输入/输出)口线按PIC单片机产品型号不同，其口线数量也不相同。
8脚封装的I/O 口线是6根线，而84脚封装的I/O线多达66根线。
这些口线符号分别按英文字母顺序排列编号，简称A口、B口、C口、D口、E口、F口……，每个口是8位的，但不一定占满8位。
这些口在封装引脚图的标注上均在各口之前加有R 符号。
例如B口标注为RB0、RB1、RB2……RB7；E口为RE0、RE1……RE7；G口为RG1、RG2……；而对8脚封装的单片机共有6根I/O口线，其引脚图的标注与上略有不同而是GP0～GP5。
上述的各口线都是可独立编程的双向I/O口线。
二、引脚的复用功能和符号单片机的信号引脚是单片机外特性的体现，在硬件上用户只能使用引脚，通过引脚的连接组建单片机系统。
PIC8位单片机系列和MCS－51系列单片机一样，其引脚除电源VDD、VSS为单一功能外，其余的信号引脚常是多个功能，即引脚的复用功能。
常见的引脚符号和主要功能如下：1MCLR/Vpp 清除(复位)输入/编程电压输入。
其中MCLR为低电平时，对芯片复位。
该脚上的电压不能超过VDD，否则会进入测试方法。
Vpp代表编程电压。
2OSC1/CLKIN 振荡器晶体/外部时钟输入端。
3OSC2/CLKOUT 振荡器晶体输出端，在晶体振荡方式接晶体，在RC方式输出OSC1频率的1/4信号CLKOUT。
4TOCK1TMRO计数器输入端，如不用，为了减少功能应接地或接VDD。
5TICK1TMR1时钟输入端。
6TIOSI TMR1的振荡输入端。
7TIOSOTMR1的振荡输出端。
8RD、WR、CS 分别代表并行口读信号、写信号和片选控制线。
pic单片机原理与接口技术PIC（Peripheral Interface Controller）单片机是一种广泛应用于嵌入式系统和微控制器应用的微处理器。
它由Microchip Technology（前身为General Instrument）开发，并具有低成本、低功耗、高性能和丰富的外设接口等特点。
下面将介绍PIC单片机的原理和接口技术。
1. 原理：- CPU（Central Processing Unit）：PIC单片机的核心是其CPU，用于执行指令和控制系统的操作。
CPU包括ALU（算术逻辑单元）、寄存器、时钟和控制单元等组件。
- 存储器：PIC单片机具有多种类型的存储器，包括程序存储器（Flash ROM）用于存储程序代码，数据存储器（RAM）用于存储变量和临时数据，以及EEPROM用于非易失性数据存储。
- 外设接口：PIC单片机提供了多种外设接口，包括数字输入/输出端口（GPIO），模拟输入/输出端口（ADC和DAC），串行通信接口（USART、SPI、I2C）等。
这些接口使PIC单片机能够与其他设备进行通信和交互。
- 时钟系统：PIC单片机需要时钟信号来同步其操作。
它可以使用外部晶振或内部时钟源，具体取决于型号和应用需求。
2. 接口技术：- 数字输入/输出（GPIO）：PIC单片机具有多个GPIO 引脚，可用于输入和输出数字信号。
通过配置引脚的工作模式（输入或输出）和状态（高电平或低电平），可以实现与外部设备的数字通信。
- 模拟输入/输出（ADC和DAC）：PIC单片机具有模拟输入和输出功能，用于处理模拟信号。
ADC（模数转换器）用于将模拟输入信号转换为数字形式，而DAC（数模转换器）用于将数字信号转换为模拟输出信号。
- 串行通信接口：PIC单片机支持多种串行通信接口，如USART、SPI和I2C。
这些接口可用于与其他设备（如传感器、显示器、存储器等）进行数据交换和通信。
- 定时器和计数器：PIC单片机配备了多个定时器和计数器，可用于测量时间、生成精确的时序信号和执行定时操作。
