顶管施工工法及其掘进机械

泥水平衡法顶管施工工法一、前言作为一种被广泛应用的施工工法，泥水平衡法顶管施工工法在城市地下管线建设中发挥着重要的作用。

其独特的工艺优势和施工效率被越来越多的应用于各类地下管线的施工过程中。

本文将对泥水平衡法顶管施工工法进行详细介绍，以期为读者提供一定的知识和参考。

二、工法特点泥水平衡法顶管施工工法是利用液压力和刀盘切削力推进管道的一种施工工法，具有以下特点：1.无需开挖大面积基坑：使用泥水平衡法顶管施工工法不需要像传统地下管线施工一样需要开挖大面积的基坑。

2.施工环境干净卫生：使用泥水平衡法施工管线的过程中，由于其不需要大面积的挖掘和开挖，同时施工车辆等设备可以通过其他道路进出施工现场，因此施工环境可以保持干净卫生。

3.施工效率高：使用泥水平衡法顶管施工工法可以大大提高施工的效率，从而缩短施工周期，减少市政建设对交通的影响。

4.适应范围广：使用泥水平衡法顶管施工工法可以适用于各类管道的施工，如排水管道、污水管道、天然气管道等。

三、适应范围泥水平衡法顶管施工工法适用于以下范围：1.施工管道：地下排水管道、污水管道、天然气管道等。

2.管径范围：200mm至3000mm。

3.管道长度：200m至500m。

四、工艺原理泥水平衡法顶管施工工法的实现，主要依靠液压、给土、掘进三个环节相互配合。

施工过程中，使用推进筒将刀盘和液压弹簧装置连接，将切削力传递到施工管道上，随着刀盘的滚动，切削出的土方通过机器吸取，沿着管道作用力的方向输送出来。

五、施工工艺泥水平衡法顶管施工工法的施工工艺主要包括以下几个阶段：1.安装刀盘和推进筒。

2.掘进切削土方：施工机器将刀盘插入土中，利用液压压力推进切割，同时运用泥浆力来输送割出的土方。

3.加固管道：经过地下管道施工后，需要采用多种形式对管道进行加固。

六、劳动组织泥水平衡法顶管施工工法的劳动组织需要注意以下问题：1.需要对施工人员进行相关的培训和指导，同时需要对施工现场进行保护。

顶管工程施工工法顶管工程施工工法一、前言顶管工程施工工法是一种在地下进行管道施工的方法。

相对于传统开挖法，顶管工法可以减少地面破坏，降低施工成本，提高工程施工效率。

本文将介绍顶管工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析，并提供一个工程实例。

二、工法特点顶管工法以无开挖和少地面破坏为特点，通过地面掘进机和以力学推力为主的推进方式进行施工。

该工法施工速度快、安全性高，适用于各种地质条件下的地下管道施工。

三、适应范围顶管工法适用于各种管道施工，尤其适用于交通干线、城市道路、高速公路、铁路、隧道等建设中需要快速施工的管道工程。

四、工艺原理顶管工法依据地质情况，采取预埋顶管段的方式，在地面上进行推进。

设备包括盾构机、推进缸、密封装置、管道支承系统等。

施工过程中，首先进行钻孔并预埋顶管段，然后通过推进缸推动顶管段向前推进，同时注入推进液体进行泥浆封固，确保顶管的推进稳定和安全。

五、施工工艺顶管工法的施工过程包括准备工作、钻孔、预埋顶管段、推进及封固、后续加管和回填工作等阶段。

在每个阶段中，需要进行详细的工艺操作和监控，以保证施工进展顺利。

六、劳动组织顶管工法的施工需要设计合理的劳动组织，并确保施工人员的技术水平和操作能力。

合理的劳动组织能够提高施工效率，保障施工质量。

七、机具设备顶管工法需要使用盾构机、推进缸、密封装置、管道支承系统等设备。

这些设备要具备稳定性、可靠性和高效性，以保证施工的正常推进。

八、质量控制顶管工法的施工质量控制包括材料和设备的质量控制、施工工艺的控制和施工现场的监控。

只有确保质量控制到位，才能保障施工过程中的质量达到设计要求。

九、安全措施顶管工法的施工中存在一定的安全风险，包括地质条件变化、设备故障以及工人操作不当等。

因此，需要加强施工现场的安全管理，进行风险评估并制定相应的安全措施，确保施工过程的安全性。

十、经济技术分析顶管工法的施工周期相对较短，能够显著缩短工程周期，减少施工成本。

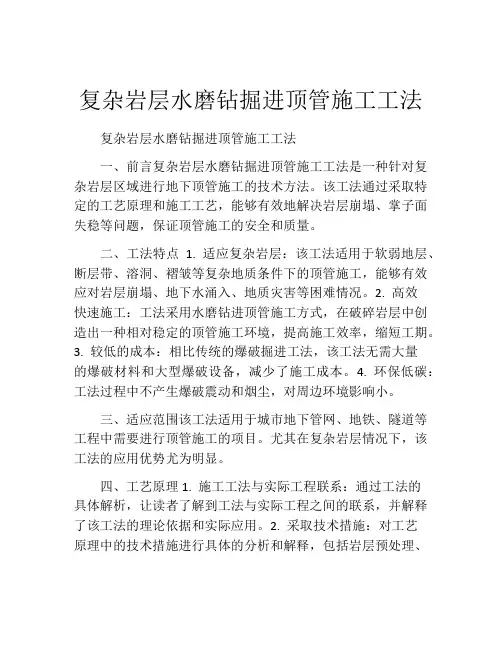

复杂岩层水磨钻掘进顶管施工工法复杂岩层水磨钻掘进顶管施工工法一、前言复杂岩层水磨钻掘进顶管施工工法是一种针对复杂岩层区域进行地下顶管施工的技术方法。

该工法通过采取特定的工艺原理和施工工艺，能够有效地解决岩层崩塌、掌子面失稳等问题，保证顶管施工的安全和质量。

二、工法特点 1. 适应复杂岩层：该工法适用于软弱地层、断层带、溶洞、褶皱等复杂地质条件下的顶管施工，能够有效应对岩层崩塌、地下水涌入、地质灾害等困难情况。

2. 高效快速施工：工法采用水磨钻进顶管施工方式，在破碎岩层中创造出一种相对稳定的顶管施工环境，提高施工效率，缩短工期。

3. 较低的成本：相比传统的爆破掘进工法，该工法无需大量的爆破材料和大型爆破设备，减少了施工成本。

4. 环保低碳：工法过程中不产生爆破震动和烟尘，对周边环境影响小。

三、适应范围该工法适用于城市地下管网、地铁、隧道等工程中需要进行顶管施工的项目。

尤其在复杂岩层情况下，该工法的应用优势尤为明显。

四、工艺原理1. 施工工法与实际工程联系：通过工法的具体解析，让读者了解到工法与实际工程之间的联系，并解释了该工法的理论依据和实际应用。

2. 采取技术措施：对工艺原理中的技术措施进行具体的分析和解释，包括岩层预处理、注浆与支护以及管片拼装等过程，以增强读者对工法的理解和实施。

五、施工工艺详细描述了工法的各个施工阶段，包括岩层勘察、预处理、进洞、注浆、支护和管片安装等环节。

通过对每个细节的描述，让读者对施工过程中的每个环节和操作有一个清晰的了解。

六、劳动组织介绍了施工过程中的劳动组织安排，包括施工人员的组织架构、职责划分以及施工进度的控制等。

七、机具设备详细介绍了该工法所需的机具设备，包括水磨钻机、注浆设备、顶管机、拼装台等。

对这些机具设备的特点、性能和使用方法进行介绍，以便读者了解其配置和操作要领。

八、质量控制对施工质量控制的方法和措施进行详细介绍，包括针对复杂岩层的地下水处理、岩体的支护措施以及管片质量控制等重要内容。

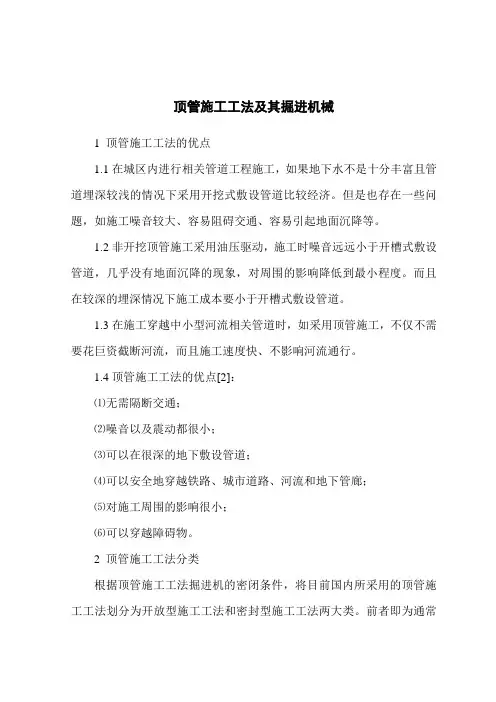

顶管施工工法及其掘进机械1 顶管施工工法的优点1.1在城区内进行相关管道工程施工，如果地下水不是十分丰富且管道埋深较浅的情况下采用开挖式敷设管道比较经济。

但是也存在一些问题，如施工噪音较大、容易阻碍交通、容易引起地面沉降等。

1.2非开挖顶管施工采用油压驱动，施工时噪音远远小于开槽式敷设管道，几乎没有地面沉降的现象，对周围的影响降低到最小程度。

而且在较深的埋深情况下施工成本要小于开槽式敷设管道。

1.3在施工穿越中小型河流相关管道时，如采用顶管施工，不仅不需要花巨资截断河流，而且施工速度快、不影响河流通行。

1.4顶管施工工法的优点[2]：⑴无需隔断交通；⑵噪音以及震动都很小；⑶可以在很深的地下敷设管道；⑷可以安全地穿越铁路、城市道路、河流和地下管廊；⑸对施工周围的影响很小；⑹可以穿越障碍物。

2 顶管施工工法分类根据顶管施工工法掘进机的密闭条件，将目前国内所采用的顶管施工工法划分为开放型施工工法和密封型施工工法两大类。

前者即为通常所说的“土顶”，又叫刃口式推进工法，后者分为泥水式推进工法、土压式推进工法、泥浓式推进工法三类，如图2.1所示。

3 顶管施工常见土质分类根据顶管施工特点，将常见的土质进行如下分类：3.1淤泥质粘土此种软土的形成是在较弱的海浪岸流及潮汐的水动力作用下逐渐形成的。

土的颜色多呈灰色或黑灰色，光润油滑且有腐烂植物的气味，多呈软塑或半流塑状态。

其天然含水量很大，一般都大于30%，饱和度一般大于90%，液限一般在35-60%之间，软土的天然重度较小，约在15-18kN/m3之间，孔隙比都大于1，因此具有变形量大，强度低的特点。

3.2砂性土由于曾受到海水或三角洲河水的冲击，含有海水或河水所搬运的以细砂及粉砂为主的大量沉积物，其特点是粘粒含量较少，故称之为砂性土。

砂性土的土颗粒较一般的粘土大，一般在20μm以上，土颗粒之间的凝聚力较小，呈单粒结构，孔隙比较大，很容易在水动力的作用下产生流砂现象。

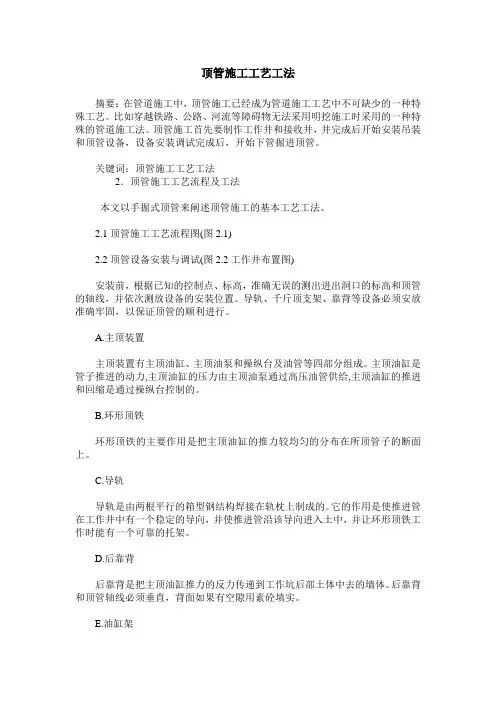

顶管施工工艺工法摘要：在管道施工中，顶管施工已经成为管道施工工艺中不可缺少的一种特殊工艺。

比如穿越铁路、公路、河流等障碍物无法采用明挖施工时采用的一种特殊的管道施工法。

顶管施工首先要制作工作井和接收井，井完成后开始安装吊装和顶管设备，设备安装调试完成后，开始下管掘进顶管。

关键词：顶管施工工艺工法2．顶管施工工艺流程及工法本文以手掘式顶管来阐述顶管施工的基本工艺工法。

2.1顶管施工工艺流程图(图2.1)2.2顶管设备安装与调试(图2.2工作井布置图)安装前，根据已知的控制点、标高，准确无误的测出进出洞口的标高和顶管的轴线，并依次测放设备的安装位置。

导轨、千斤顶支架、靠背等设备必须安放准确牢固，以保证顶管的顺利进行。

A.主顶装置主顶装置有主顶油缸、主顶油泵和操纵台及油管等四部分组成。

主顶油缸是管子推进的动力,主顶油缸的压力由主顶油泵通过高压油管供给,主顶油缸的推进和回缩是通过操纵台控制的。

B.环形顶铁环形顶铁的主要作用是把主顶油缸的推力较均匀的分布在所顶管子的断面上。

C.导轨导轨是由两根平行的箱型钢结构焊接在轨枕上制成的。

它的作用是使推进管在工作井中有一个稳定的导向，并使推进管沿该导向进入土中，并让环形顶铁工作时能有一个可靠的托架。

D.后靠背后靠背是把主顶油缸推力的反力传递到工作坑后部土体中去的墙体。

后靠背和顶管轴线必须垂直，背面如果有空隙用素砼填实。

E.油缸架在主顶油缸架上方搭一平台，此平台上安装主顶油泵、电源箱等。

接下来把油管及油泵电源接上试车。

图2.1顶管施工工艺流程图2.3顶进与纠偏1、待用砼管2、顶管工具管3、砼管节4、洞口止水圈5、导轨6、环形顶铁7、主顶油缸8、主顶油泵9、激光经伟仪10、后靠板图2.2工作井布置图2.3.1顶进操作工艺流程：2.3.2管道顶进及纠偏：顶进施工，应严格控制前5m管道的顶进偏差，其左右及高程偏差均不能超过5mm。

管道顶进中发现管道偏移要立即采取措施纠正。

要依照“随偏随纠，在顶进过程中纠偏，一次纠偏量不能过大”的原则。

小管径泥水平衡顶管掘进机施工工法1 前言随着我国非开挖技术的广泛应用，机械顶管施工技术日趋成熟，特别是泥水平衡顶管工艺已成为热门顶管施工方法。

我集团公司作为地下工程专业领军企业，但在小管径泥水平衡顶管施工领域还为空白。

为此，依托合肥南淝河路（东二环路-横江路）工程项目雨污水干管进行相应工法工装的引进及应用非常必要。

2 工法特点（1）结合了传统机械顶管和泥水盾构的优点，实现了占地空间小、机械化程度高，安全可靠，泥浆经泥水处理系统处理后再进行弃土，污染小。

（2）相对于人工顶管，施工速度快，效率高。

（3）与人工顶管相比，泥水平衡顶管施工的总推力较小，顶进距离长，可实现更长距离顶进。

3 适用范围适用于富水软弱地层（如砂性土、黏土、淤泥质土及粒径小于10cm的碎石土层），管道直径DN1000-DN4000范围，以及掘进直线长度300m范围内市政管线非开挖施工。

4 工艺原理顶管施工前，先建造一个工作井和一个接收井。

在工作井内的顶进轴线后方，按需要对称布置2～6只主千斤顶，将需敷设的管节，放在千斤顶前面的导轨上，主千斤顶推进时，以机头开路将管节压入土中，与顶进相配合，刀盘将切入泥仓的土体搅拌成泥浆后，通过管道送出井外。

一根管节被压入土中后，吊入下一管节连接，继续顶进，反复循环顶进至预定长度，管道敷设完成。

在泥水式顶管施工中，为使挖掘面上保持稳定，必须在泥水仓中充满一定压力的泥水，泥水在挖掘面上可以形成一层不透水的泥膜，它可以阻止泥水向挖掘面里面渗透。

同时该泥水本身又有一定的压力，可以用来平衡地下水压力和土压力，从而保证周围地层和建筑物的稳定与安全。

5 施工工艺流程及操作要点5.1 施工工艺流程泥水平衡顶管施工工艺见图1。

泥水平衡顶管机由切削搅拌系统、壳体、纠偏系统、进排浆系统、电气系统及监控系统组成，见图2。

图1 顶管施工工艺流程图图2 泥水平衡顶管机介绍5.2 操作要点5.2.1 施工准备（顶管工作井及接收井施工）考虑到顶管施工过程中后座力较大，顶管工作井及接收井一般为圆形钢筋混凝土结构；考虑到施工安全，采用沉井法施工。

顶管施工（手掘式）方案一、工艺流程：顶管施工准备→顶力计算→测量放样→导轨铺设→顶管后靠背→顶管动力、照明→洞口止水→穿墙→顶进开始试阶段以及纠偏方法→出土方案→安放中继间。

(一)顶管前的准备工作顶管中的所有设备在顶管前三天前要全部到场，包括：吊车、空压机、注浆机、油压泵、水泵等，动力和照明电缆线要全部按要求铺设到位，所有顶管施工人员要全部到场。

（二）顶力计算（三）测量放样顶管管线放线是保证顶管轴线正确的关键。

放线准确就能保证顶管机按设计要求顺利进洞，满足施工质量要求；反之，就可能造成顶管轴线偏差，影响工程进度和工程质量，同时也会造成顶进时设备损坏，使顶管停顿。

顶管管线放线，就是将工作井出洞口和接收入井进洞口的点正确引入工作井内，指导顶管顶进的方向和距离。

从理论上讲，工作井和接收入井的坐标和标高在沉井下沉时都已明确，通过计算很容易确定。

然而由于沉井下沉时的误差，这样从理论上计算放出的线就不一定符合。

目前，顶管管线放线常常是根据工作井和接收井的实际位置，按设计要求，通过测量实际放出管线位置。

具体如下：1、管线标高的测量使用水准仪测得工作井和接收入井洞底标高，根据标高高差和工作井与接收井距离算出坡度。

2、轴线测量的方法（1）通视条件下的测量使用引线法引工作井及接收井预留洞口中心至工作井的井壁。

置经纬仪于接收井中心A点，把花杆放在工作井预留洞中心井上口B点，作AB直线的延长线，并在工作井后部定出一点C。

保证C、A、B在一条轴线上，工作上B点、C点用铅丝将管线轴线拉出来，上吊两个垂球将管线轴线引至坑底B/、C/点用以确定管线顶进轴线。

C/点架设激光经纬仪，对准B/点，确定顶管顶轴线（2）在轴线定好后即可安装导轨以及后顶，先根据导轨本身的尺寸计算出导轨顶面至轴线的高差h，至水平仪于井下，在井四周做出4～6个临水点，保证轴线标高，安放导轨时可用线绳在相对的两个临水点拉出一条直线，使导轨顶轻触于线绳既可，然后根据轴线调整导轨轴线在竖直方向上于已知轴线的竖直投影线重合，导轨轴线方向调整好后再精调导轨的高程，最后支撑导轨至井壁上。

一、工程概况本工程为某市政管道工程，主要内容包括新建污水管道及其附属检查井设施等管道工程。

新建污水管道全长约4938m，干管施工方式主要采用顶管施工，预埋支管施工采用反开槽施工。

管道过南疆铁路、大沽排污河专业顶管1处，共526米。

本工程基坑安全保护等级为二级。

二、顶管施工方案1. 施工工艺本工程顶管施工采用泥水平衡顶管掘进机械施工方式，顶管机械为泥水平衡顶管机。

2. 施工流程（1）施工准备：根据设计图纸，进行现场测量放线，确定顶管起点、终点及顶管路径。

（2）工作坑开挖：按照设计要求，在工作坑处开挖工作坑，并做好坑壁支护。

（3）后座设置：在顶管机后方设置坚固的后座，确保顶管过程中顶管机稳定。

（4）管道安装：将顶管机吊入工作坑，吊装混凝土管道，连接管道与顶管机。

（5）顶管掘进：启动顶管机，通过泥水平衡顶管技术，将混凝土管道顶进地下。

（6）检查井砌筑：在顶管施工过程中，根据设计要求，设置检查井，并进行砌筑。

（7）管道贯通检查：顶管施工完成后，对管道进行贯通检查，确保管道畅通。

（8）工作坑回填：顶管施工完成后，对工作坑进行回填，恢复原状。

三、施工质量控制措施1. 材料质量：选用符合国家标准的混凝土管道、钢筋等材料，确保施工质量。

2. 施工工艺：严格按照顶管施工工艺进行操作，确保顶管施工质量。

3. 测量控制：严格控制顶管路径、深度、坡度等参数，确保管道精度。

4. 质量检测：在顶管施工过程中，对管道进行质量检测，发现问题及时处理。

四、施工安全措施1. 人员安全：加强施工现场安全教育，提高施工人员安全意识。

2. 设备安全：定期检查顶管设备，确保设备安全运行。

3. 施工现场安全：设置安全警示标志，加强施工现场安全管理。

4. 应急预案：制定应急预案，确保施工过程中突发事件得到及时处理。

五、施工进度安排1. 施工准备阶段：15天2. 工作坑开挖及支护阶段：20天3. 顶管掘进阶段：60天4. 检查井砌筑及管道贯通检查阶段：15天5. 工作坑回填阶段：10天总工期：110天六、环保措施1. 施工现场：做好施工现场的卫生保洁，减少扬尘。

狭小工作井中顶管顶进施工工法狭小工作井中顶管顶进施工工法一、前言狭小工作井中顶管顶进施工工法是一种适用于狭小空间的基坑施工工法，其通过在井内安装顶管，并通过推进方式完成施工。

这种工法在城市基础设施施工中起到了至关重要的作用，因此有必要对其进行详细的解释和介绍。

二、工法特点狭小工作井中顶管顶进施工工法具有以下几个特点：1. 采用顶进方式施工，有效解决了狭小空间无法进行传统施工的难题；2. 可以灵活应用于管道、电缆等基础设施的施工，适用范围广泛；3. 通过顶管顶进施工，可以减少对周围环境的影响，降低施工成本。

三、适应范围狭小工作井中顶管顶进施工工法适用于以下工程领域：1. 城市给水、排水管道的施工；2. 城市电力、通信电缆的铺设；3. 城市燃气管道的安装等。

四、工艺原理狭小工作井中顶管顶进施工工法的原理是通过顶推装置将顶管按照设计要求逐节推进，从而完成施工任务。

具体的工艺原理包括：1. 施工工法与实际工程的联系：通过分析工程实际情况、设计要求和施工过程中的工法选择，确保施工质量和效率。

2. 采取的技术措施：包括顶管的选用、顶进装置和液压系统的设计和配置、顶进速度的控制等。

五、施工工艺狭小工作井中顶管顶进施工工法的施工工艺包括以下阶段：1. 准备工作：包括井外周围的防护措施、井内设备和材料的准备等。

2. 顶管安装：将顶管逐节安装到井内，并进行连接。

3. 顶进施工：通过顶进装置按照设计要求将顶管逐节推进。

4. 现浇管擎设施施工：根据需要，在顶进过程中进行管擎设施的预制和安装。

5. 施工结束：完成顶进施工后，对工程进行验收和清理。

六、劳动组织狭小工作井中顶管顶进施工工法的劳动组织主要包括施工队伍的组织和管理、岗位职责的划分、工作时间和任务的安排等。

七、机具设备狭小工作井中顶管顶进施工工法所需的机具设备包括顶推装置、顶管和配套的液压系统、顶管连接设备等。

这些机具设备具有稳定性高、效率高的特点。

八、质量控制狭小工作井中顶管顶进施工工法的质量控制主要包括施工过程中对顶管和连接部位的检查和验收、对液压系统的运行状态进行监测和调整等。

顶管施工方案与技术措施一、机头选型本工程由于一次顶进距离较长，为确保工程质量万无一失，确保绝对工程安全，我公司根据以住施工经验，决定采用TPN型800泥水平衡顶管掘进机。

1、本掘进机的优点a、顶管机、主千斤顶、泥水循环系统成套化。

b、该机能适用各种土壤条件，如粘质土、砂土。

c、使用安装在轨道上的主顶油缸。

一次顶进长度超过150m。

d、该机由一人在地面遥控操纵即可。

e、可在控制台上进行电视监测及方向控制，精度高。

f、使用主千斤顶不间断便可单独顶进一节管子。

二、施工布置在工作井范围内实行全封闭隔离施工并布置以下必要的设施，地面指挥监测中心、办公室、仓库、配电间、冷作间等。

布局要合理，环境整洁、卫生，并有专职人员进行管理。

现场布置采用8t汽吊，设备进场时，采用16t汽车吊车。

管道顶进时，起吊设备采用跨距为14m的龙门行车（起重能力为30t），行车导轨与顶管中心线应平行铺设，并与管中心左右对称。

工作井井内布置主要是后靠背、导轨、主顶油缸、油泵动力站、钢制扶梯等。

三、出土方案泥水平衡式顶管的出土采用全自动的泥水输送方式，被挖掘的土通过在机舱内的搅拌和泥水形成泥浆，然后由泥浆泵抽出，高速排土。

在沉井上部搁置1只沉泥箱。

沉淀的余土外运需按文明施工要求和渣土处理办法，运到永久堆土点，不得污染沿途道路环境。

四、顶力计算4.l、推力的理论计算：F=F1十f2其中F—总推力Fl一迎面阻力F2—顶进阻力F1＝π/4*D2*P (D—管外径0.96m P—控制土压力)P＝Ko*γ*Ho式中Ko—静止土压力系数，一般取0.55Ho—地面至掘进机中心的厚度，取最大值8.5mγ—土的湿重量，取1.9t/m3P＝0.55*1.9*8.5＝8.8825t/m2F1=3.14/4*0.962*8.8825＝6.707tF2＝πD*f*L式中f一管外表面平均（根据顶进距离平均沙砾土）综合摩阻力，取0.8t/m2D—管外径0.96mL—顶距F2＝3.14*0.96*0.8*100＝241.152t。

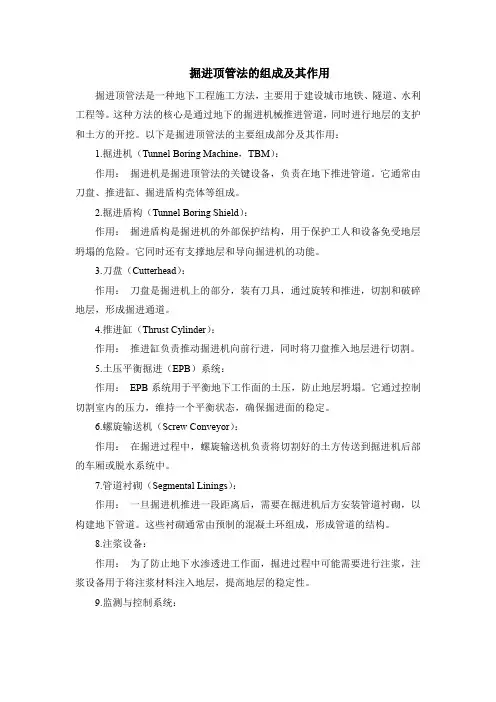

掘进顶管法的组成及其作用掘进顶管法是一种地下工程施工方法，主要用于建设城市地铁、隧道、水利工程等。

这种方法的核心是通过地下的掘进机械推进管道，同时进行地层的支护和土方的开挖。

以下是掘进顶管法的主要组成部分及其作用：1.掘进机（Tunnel Boring Machine，TBM）：作用：掘进机是掘进顶管法的关键设备，负责在地下推进管道。

它通常由刀盘、推进缸、掘进盾构壳体等组成。

2.掘进盾构（Tunnel Boring Shield）：作用：掘进盾构是掘进机的外部保护结构，用于保护工人和设备免受地层坍塌的危险。

它同时还有支撑地层和导向掘进机的功能。

3.刀盘（Cutterhead）：作用：刀盘是掘进机上的部分，装有刀具，通过旋转和推进，切割和破碎地层，形成掘进通道。

4.推进缸（Thrust Cylinder）：作用：推进缸负责推动掘进机向前行进，同时将刀盘推入地层进行切割。

5.土压平衡掘进（EPB）系统：作用：EPB系统用于平衡地下工作面的土压，防止地层坍塌。

它通过控制切割室内的压力，维持一个平衡状态，确保掘进面的稳定。

6.螺旋输送机（Screw Conveyor）：作用：在掘进过程中，螺旋输送机负责将切割好的土方传送到掘进机后部的车厢或脱水系统中。

7.管道衬砌（Segmental Linings）：作用：一旦掘进机推进一段距离后，需要在掘进机后方安装管道衬砌，以构建地下管道。

这些衬砌通常由预制的混凝土环组成，形成管道的结构。

8.注浆设备：作用：为了防止地下水渗透进工作面，掘进过程中可能需要进行注浆，注浆设备用于将注浆材料注入地层，提高地层的稳定性。

9.监测与控制系统：作用：为了确保施工的安全和高效，掘进顶管法通常配备了监测与控制系统，用于实时监测地层的情况、掘进机的状态等，并进行相应的调整。

掘进顶管法是一种高效且相对低干扰的地下工程方法，尤其适用于城市地区，因为它减少了地面的干扰和交通阻塞。

顶管施工中的掘进工艺及设备选择顶管施工是一种广泛应用于城市建设和地下工程的施工方法，其涉及到掘进工艺和设备的选择。

本文将详细介绍顶管施工中的掘进工艺及设备的选择，从而使读者对这种施工方法有更深入的了解。

首先，掘进工艺是顶管施工中非常重要的一环。

掘进工艺的选择直接影响到施工效率和质量。

一种常见的掘进工艺是盾构法。

盾构法是一种利用巨型钻头进行土方开掘的方法，可以减轻对地面交通和地下设施的影响。

此外，盾构法还可以同时进行开挖和铺设管道，提高施工效率。

另一种常见的掘进工艺是顶进法。

顶进法通常用于较小的隧道施工，可以通过现场块状土石爆破或机械掘进来实现开挖。

掘进工艺的选择应该根据具体的工程情况和要求来决定，以取得最佳的施工效果。

其次，设备的选择也是顶管施工中至关重要的一环。

不同的掘进工艺需要不同的设备来实施。

在盾构施工中，主要的设备包括巨型钻头、推进系统、注浆系统等。

巨型钻头是盾构施工中最重要的设备之一，它可以通过旋转和推进来进行土方的开掘。

推进系统主要用于推动盾构机向前推进，而注浆系统可以对土层进行注浆加固，提高施工的安全性。

在顶进施工中，常用的设备有钻机、炸药、推土机等。

钻机可以用于对土层进行钻孔，炸药则用于爆破土石，而推土机则用于清理爆破后的土石，以便后续施工。

设备的选择应该根据具体的施工情况和要求来决定，以保证安全和高效施工。

此外，顶管施工中还有一些特殊的工艺和设备需要考虑。

例如，软土层下的顶管施工需要使用软土工艺来加固和处理土层。

在软土层下施工时，常常需要使用混凝土搅拌站来准备混凝土，以便进行现浇桩的施工。

在河流、湖泊等水体下的顶管施工中，则需要使用水下施工设备和工艺。

此时，可以采用水下钻机、液压吊机等设备进行施工，并通过水下人工或水下机器人的操作来控制施工。

综上所述，顶管施工中的掘进工艺及设备选择至关重要。

通过合理选择掘进工艺和设备，可以提高施工效率和质量，确保施工进展顺利。

同时，对于特殊的工程情况和要求，还需要考虑采用相应的特殊工艺和设备。

人工掘进式顶管施工方法1前言1.1顶管施工位于----------------------的东南侧，北临新园路与---------，东临二号路，西邻-----------------用地。

为配合现场施工时雨水排放，需施工排出厂外的雨水管道，管道出场地后穿过新园路进入路北侧的市政排水渠。

考虑到新园路为厂区主要道路，且来往车辆频繁，为了减少管道施工对道路通行和对现场环境的影响。

经过专家组评审，决定采用人工掘进式顶管施工的方法进行施工。

排水管道采用钢筋混凝土顶式排水管，管径DN2000mm，管线长度为60米。

2工法特点2.1顶管施工就是非开挖施工方法，是一种不开挖或者少开挖的管道埋设施工技术。

顶管法施工就是在工作井内借助于顶进设备产生的顶力，克服管道与周围土壤的摩擦力，将管道按设计的坡度顶入土中，并将土方运走。

一节管子完成顶入土层之后，再下第二节管子继续顶进。

其原理是借助于主顶油缸把管道直接从工作井内穿过土层一直推进到接收井内，埋设在工作井和接收井之间。

2.2非开挖顶管施工采用油压驱动，可以在很深的地下敷设管道，施工时噪音远远小于开槽式敷设管道，噪音以及震动都很小，几乎没有地盘沉降的现象，对周遭的影响降低到最小程度，无需隔断交通;可以安全的穿越铁路、街道等建筑障碍物，而且在较深的埋深情况下施工成本要小于开槽式敷设管道。

2.3特别适用于大中型管径的非开挖铺设。

具有经济、高效，保护环境的综合功能。

这种技术的优点是：不开挖地面；不拆迁，不破坏地面建筑物；不破坏环境；不影响管道的段差变形；省时、高效、安全，综合造价低。

3适用范围3.1该技术广泛用于城市地下给排水管道、天然气石油管道、通讯电缆等各种管道的非开挖铺设。

它能穿越公路、铁路、桥梁、高山、河流、海峡和地面任何建筑物。

人工掘进式顶管施工适用铺设距离在100m以内的地下管道，地质土层水分较低，无大块岩石并易于挖掘的土层中。

4工艺原理4.1顶管施工工艺原理就是在所施工的管线间制作一个工作井和一个接收井，借助油缸的推力，把要施工的管道分次、分节从工作井顶进到接收井的一种不需要开挖路面的铺设地下管道的施工方法。

人工掘进式顶管施工工法人工掘进式顶管施工工法一、前言人工掘进式顶管施工工法是一种常用且高效的地下管线隧道施工方法，它通过利用一个顶管的特殊结构来克服地面沉降和地面破坏，实现了无振动、无开挖、无顶板破坏的施工过程。

本文将详细介绍人工掘进式顶管施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点人工掘进式顶管施工工法具有以下特点：1. 顶管结构特殊：顶管由顶板、上拱、下拱和支柱组成，通过互相固定，形成一个稳固的管道结构。

2. 无振动施工：相对于传统开挖法，人工掘进式顶管施工工法几乎没有振动，能够保护周围建筑物和地下管道的安全。

3. 无开挖施工：使用此工法，不需要开挖大面积的地面，降低了施工对周围环境的影响。

4. 无顶板破坏：通过设置支柱和梁板，能够有效避免顶板的破坏和下沉现象，保证施工过程的稳定。

5. 快速施工：人工掘进式顶管施工工法具备生产效率高、施工周期短的特点，在快节奏的城市建设中得到广泛应用。

三、适应范围人工掘进式顶管施工工法适用于以下场景：1. 地下管线敷设：在城市地下施工中，适合于排水管道、供水管道、通信光缆等地下管线的敷设。

2. 道路下穿施工：用于道路、铁路以及运河等交通线的下穿施工，避免了对交通的干扰和阻塞。

3. 河底隧道施工：适合在水体底部进行隧道施工，保证水流的连续性和水质的安全。

4. 海底隧道施工：具备抗水压能力，能够在海底进行隧道施工，解决了海上交通的连接问题。

四、工艺原理人工掘进式顶管施工工法通过以下工艺原理实现实际工程应用：1. 施工工法与实际工程之间的联系：根据具体工程的需求，选择适当的顶管尺寸和结构，确保施工过程中的稳定性和安全性。

2. 采取的技术措施：采用定向钻孔、定位测量和顶管拼装等技术，实现精确控制和高效施工。

五、施工工艺人工掘进式顶管施工工艺包括以下施工阶段：1. 前期准备：确定施工方案、制定施工计划、购置机具设备以及组织劳动力。

泥水平衡式掘进顶管施工工法泥水平衡式掘进顶管施工工法是一种常用于地下管道工程的施工方法。

本文将从前言、工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面进行介绍。

前言：随着城市化进程的加快，地下管道的建设需求逐渐增加。

泥水平衡式掘进顶管施工工法作为一种传统的施工方法，具有广泛的应用价值。

本文将详细介绍该工法的特点、工艺原理、施工工艺以及相关的劳动组织、机具设备、质量控制、安全措施和经济技术分析等内容，为读者提供参考和指导。

工法特点：泥水平衡式掘进顶管施工工法的主要特点是施工过程中可以实现土方与支护系统之间的平衡，减少了土方的位移和沉降，保证了周围建筑物和地下设施的安全性。

同时，该工法的施工速度较快，适用于大规模管道的施工。

适应范围：泥水平衡式掘进顶管施工工法适用于不同土质条件下的管道施工，包括软土、黏土、砂土、含水层和岩石等地层。

它可以解决地下管道施工中的挤压、挤水等问题，适用于各类地下管道工程。

工艺原理：泥水平衡式掘进顶管施工工法的工艺原理是采用掘进机械对土层进行剥离，同时通过供水和排泥系统来调控土层水分，保持土层的平衡。

掘进机械根据不同的土质条件选择相应的工艺参数，确保施工的顺利进行。

施工工艺：泥水平衡式掘进顶管施工工法的施工过程可以分为准备工作、掘进工作、顶管安装工作和回填工作等阶段。

在每个阶段，都需要按照严格的工艺要求进行施工，保证施工过程的质量和安全。

劳动组织：泥水平衡式掘进顶管施工工法需要合理的劳动组织，包括工人的分工协作、施工任务的合理分配以及工时的安排等。

同时，还需要建立完善的施工管理机制，确保工程的顺利进行。

机具设备：泥水平衡式掘进顶管施工工法所需的主要机具设备包括掘进机械、供水设备、排泥设备、顶管设备和回填设备等。

这些机具设备具有不同的特点和性能，需要根据工程实际情况进行选择和配置。

质量控制：泥水平衡式掘进顶管施工工法需要进行严格的质量控制，包括施工过程中的监测与检测以及施工前后的评估与审查等。

机械顶管施工方法目录机械顶管施工方法顶管施工管材采用钢筋混凝土钢承口管（Ⅲ级），管材符合《顶进施工法用钢筋混凝土排水管》JC/T640-2010的要求，制管用钢筋混凝土强度等级不得低于C40。

接口为橡胶圈接口，接口做法及接口材料机能要求见图集YBJ-PS03-2004。

本标段顶管共1966m，个中管径D=1050为313m，管径D=1600为1653m。

拟采用泥水平衡式顶管。

1、泥水平衡式顶管概述微型掘进机被主顶油缸向前推进，掘进机头进入止水圈，穿过土层到达接收井，电动机提供能量，转动切削刀盘，通过切削刀盘进入土层。

挖掘的土质，石块等在转动的切削刀盘内被粉碎，然后进入泥水舱，在那里与泥浆混合，最后通过泥浆系统的排泥管由排泥泵输送至地面上。

在挖掘过程中，采用复杂的土压平衡装置来维持水土平衡，以至始终处于主动与被动土压之间，达到消除地面的沉降和隆起的效果。

掘进机完全进入土层以后，电缆、泥浆管被拆除，吊下第一节顶进管，它被推到掘进机的尾套处，与掘进头连接管顶进以后，挖掘终止、液压慢慢收回，另一节管道又吊入井内，套在第一节管道后方，连接在一起，重新顶进，这个过程不断重复，直到所有管道被顶入土层完毕，完成一条永久性的地下管道。

掘进机在掘进过程当中，采用了激光导向控制体系。

位于事情后方的激光经纬仪发出激光束，调整好所需的标高及方向位置后，瞄准掘进机内的定位光靶上，激光靶的影像被捕捉到机内摄像机的影像内，并运送到挖掘体系的电脑表现屏内。

操作者能够根据需要开启位于掘进机内置式油缸进行伸缩，为达到纠偏的目标，调整切削部分头部上下左右高度。

在整个掘进过程当中，以至能够获得控制整个管道水平、垂直向30cm内的偏离精度。

当工作井完成以后，经调试完毕的液压系统，顶管掘进机便通过运输至工地，并安装就位至导轨上，微型掘进设备还包括，操纵室和遥控台、液压动力站、后方主顶、泥水循环装置，激光定位装置，减摩剂搅拌注入装置，泥水处理装置；其他辅助装置包括起重机，发电机、卡车、电焊机等。

顶管施工工艺工法顶管施工是一种特殊的管道敷设工艺，广泛应用于城市建设、土木工程以及地下管线布置等领域。

顶管工艺通过在地下开挖一条较长的隧道，然后在隧道中安装管道，在地下完成管道的敷设，避免了对地面的破坏，具有环境友好、施工效率高等优势。

1. 顶管施工前的准备工作顶管施工前需要进行充分的准备工作，包括工程测量、材料准备、机械设备配置等。

首先，根据设计要求对施工区域进行测量，确定地下隧道的位置和深度。

然后，准备好所需的材料，如顶管管道、支撑材料等。

最后，配备好适合顶管施工的机械设备，如掘进机、支撑系统等。

2. 顶管施工的步骤（1）掘进隧道：顶管施工的第一步是掘进隧道，通常使用机械设备进行，如掘进机。

掘进机通过旋转刀盘在地下挖掘出一条隧道，一边挖掘一边进行土方回填，确保隧道稳定。

（2）安装支撑材料：在掘进隧道的同时，需要进行支撑工作以确保隧道的稳定性。

通常采用的支撑材料包括钢板桩、橡胶管等，根据实际情况选择合适的材料进行安装。

（3）管道敷设：在隧道掘进完成后，开始进行管道的敷设工作。

首先，通过起重设备将顶管管道送入隧道，然后使用定位器确定管道的位置。

随后，利用专用的管道连接器将管道连接起来，确保管道的连续性。

（4）回填隧道：管道敷设完成后，需要对隧道进行回填，以恢复地面的原貌。

回填材料通常选用沙土或石块，通过适当的压实工艺，确保隧道的稳定性和安全性。

3. 顶管施工的优势顶管施工工艺具有以下几个优势：（1）环境友好：相比于开挖地面进行管道敷设，顶管施工可以最大限度地减少对地表的破坏，降低施工对周边环境的影响。

（2）施工效率高：顶管施工具有施工速度快的特点，可以大大缩短施工周期，提高工程的进度。

（3）适用范围广：顶管施工适用于各种管道的敷设，包括给水管、排水管、天然气管等，可广泛应用于城市基础设施建设中。

（4）工程质量可控：顶管施工过程中，通过严格的控制和监测，可以确保管道的敷设质量，提高工程的可靠性和安全性。
