顶管施工工艺标准

给排水工程顶管施工工艺根据管道口径的不同，可以分为小口径、中口径和大口径3种。

小口径是指内径小于800mm的不适宜人进入操作的管道；中口径管道的内径为800～1800mm；大口径管道是指内径不小于1800mm 的操作人员进出比较方便的管道。

通常，顶管法施工主要针对大口径管道。

管道顶进作业的操作要求根据所选用的工具管和施工工艺的不同而不同。

1.大口径顶管（1）人工掘进顶管。

由人工负责管前挖土，随挖随顶，挖出的土方由手推车或矿车运到工作坑，然后用吊装机械吊出坑外。

这种顶进方法工作条件差，劳动强度大，仅适用于顶管不受地下水影响，距离较短的场合。

（2）机械掘机顶管法。

机械掘进顶管法与手工掘进顶管法大致相同，但是掘进和管内运土不同。

它是在顶进工具管里面安装了一台小型掘土机，把掘出来的土装在其后的上料机上，然后通过矿车、吊装机械将土直接排弃到坑外。

该法不受地下水的影响，可适用于较长距离的施工现场。

（3）水力掘进顶管法。

水力掘进顶管法是利用管端工具管内设置的高压水枪喷出高压水，将管前端的水冲散，变成泥浆，然后用水力吸泥机或泥浆泵将泥浆排除出去，这样边冲边顶，不断前进。

管道顶进工作应连续进行，除非管道在顶进过程中，工具管前方遇到障碍；后背墙变形严重；顶铁发生扭曲现象；管位偏差过大且校正无效；顶力超过管端的允许顶力；油泵、油路发生异常现象；接缝中漏泥浆等情况时，应暂停顶进，并应及时处理。

顶管过程中，前方挖出的土可用卷扬机牵引或电动、内燃的运土小车及时运送，并由起重设备吊运到工作坑外，避免管端因堆土过多而下沉，而改变工作环境。

2.小口径顶管小口径顶管常用的施工方法可以分为挤压类、螺旋钻输类和泥水钻进类3种。

（1）挤压类。

挤压类施工法常适用于软土层，如淤泥质土、砂土、软塑状态的黏性土等，不适用于土质不均或混有大小石块的土层。

其顶进长度一般不超过30m。

挤压类顶管管端的形状有锥形挤压（管尖）和开口挤压（管帽）两种。

锥形挤压类顶管正面阻力较大，容易偏差，特别是土体不均和碰到障碍时更容易偏差。

顶管工程施工技术方案与规范
顶管工程施工技术方案与规范包括以下内容：
1.顶管工程施工技术方案：
（1）顶管施工工艺流程：施工准备→测量放线→工作井施工→顶管机安装→管道顶进→工具头吊装及回收→竣工验收。

（2）施工准备：包括现场勘察、工作面清理、施工用电准备、现场排水设施等。

（3）测量放线：根据设计图纸进行测量放线，确定工作井和接收井的位置。

（4）工作井施工：根据设计要求进行工作井的施工，包括基坑开挖、钢筋绑扎、模板安装、混凝土浇筑等。

（5）顶管机安装：根据设计要求进行顶管机的安装，包括设备调试、安全装置检查等。

（6）管道顶进：根据设计要求进行管道的顶进，包括管道连接、顶进速度控制等。

（7）工具头吊装及回收：根据设计要求进行工具头的吊装及回收，包括工具头连接、拆卸等。

（8）竣工验收：完成施工后进行验收，确保工程质量符合要求。

2.顶管工程施工规范：
（1）顶管施工应符合国家有关标准、规范和设计要求。

（2）顶管施工应遵循安全、可靠、经济、合理的原则。

（3）顶管施工应采用先进、适用的技术设备和工艺，提高施工效率和质量。

（4）顶管施工应做好环境保护和文明施工，减少对周边环境的影响。

（5）顶管施工应建立健全质量管理体系，确保工程质量符合要求。

（6）顶管施工应进行风险评估和应急预案的制定，确保施工安全。

顶管施工施工工艺
标题：顶管施工工艺介绍
一、引言
顶管施工是一种非开挖的地下管线铺设方法，主要用于穿越公路、铁路、河流、建筑物等障碍物。

这种施工方法具有对周围环境影响小、效率高、成本低等特点，因此在城市地下管道建设中得到了广泛应用。

二、顶管施工工艺流程
1. 施工准备：确定施工方案，进行现场调查，制定施工计划，组织人员和设备进场。

2. 管道预制：根据设计要求，在工厂或施工现场预制管道。

3. 工作坑开挖：在管道起点和终点分别开挖工作坑，作为顶进设备的安装和操作场地。

4. 安装顶进设备：包括顶管机、千斤顶、导轨、注浆设备等。

5. 顶进作业：启动顶管机，通过千斤顶推动管道向前移动。

同时，通过注浆设备向管道周围的土体注入水泥浆，以稳定管道和防止地面沉降。

6. 连接管段：当管道到达接收坑后，与已预埋好的接头连接。

7. 后续处理：清理工作坑，恢复地面，进行质量检查和验收。

三、顶管施工注意事项
1. 选择合适的顶管材料和设备，以保证施工质量和安全。

2. 在施工过程中要密切关注地表和管道的情况，及时调整施工参数和方法。

3. 注浆是顶管施工的关键环节，应严格控制注浆压力和速度，防止地面塌陷或管道破裂。

4. 对于复杂的地质条件和特殊的施工环境，需要进行详细的地质勘查和风险评估，制定合理的施工方案。

四、总结
顶管施工是一种高效的地下管线铺设方法，但同时也是一项技术含量高、风险大的工程。

因此，施工单位必须具备专业的技术和丰富的经验，才能确保施工的安全和质量。

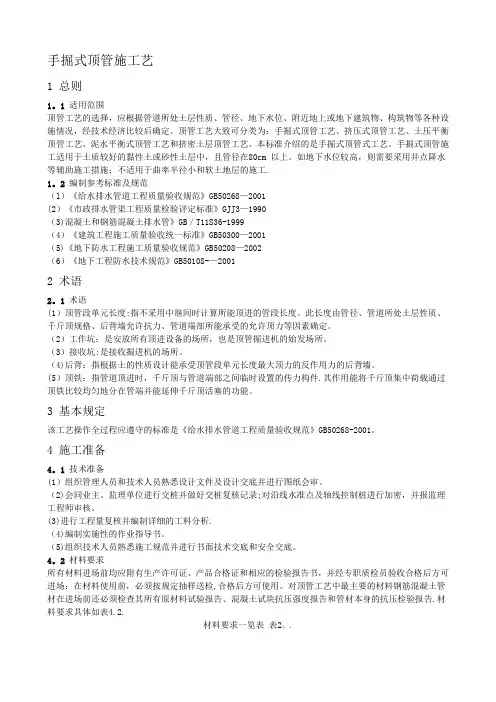

手掘式顶管施工艺1 总则1。

1 适用范围顶管工艺的选择，应根据管道所处土层性质、管径、地下水位、附近地上或地下建筑物、构筑物等各种设施情况，经技术经济比较后确定。

顶管工艺大致可分类为：手掘式顶管工艺、挤压式顶管工艺、土压平衡顶管工艺、泥水平衡式顶管工艺和挤密土层顶管工艺。

本标准介绍的是手掘式顶管式工艺。

手掘式顶管施工适用于土质较好的黏性土或砂性土层中，且管径在80cm 以上。

如地下水位较高，则需要采用井点降水等辅助施工措施；不适用于曲率半径小和软土地层的施工.1。

2 编制参考标准及规范（l）《给水排水管道工程质量验收规范》GB50268—2001(2）《市政排水管渠工程质量检验评定标准》GJJ3—1990（3)混凝土和钢筋混凝土排水管》GB／T11836-1999（4）《建筑工程施工质量验收统一标准》GB50300—2001（5)《地下防水工程施工质量验收规范》GB50208—2002（6）《地下工程防水技术规范》GB50108-—20012 术语2。

1 术语(1）顶管段单元长度:指不采用中继间时计算所能顶进的管段长度。

此长度由管径、管道所处土层性质、千斤顶规格、后背墙允许抗力、管道端部所能承受的允许顶力等因素确定。

（2）工作坑：是安放所有顶进设备的场所，也是顶管掘进机的始发场所。

（3）接收坑:是接收掘进机的场所。

（4)后背：指根据土的性质设计能承受顶管段单元长度最大顶力的反作用力的后背墙。

(5）顶铁：指管道顶进时，千斤顶与管道端部之间临时设置的传力构件.其作用能将千斤顶集中荷载通过顶铁比较均匀地分在管端并能延伸千斤顶活塞的功能。

3 基本规定该工艺操作全过程应遵守的标准是《给水排水管道工程质量验收规范》GB50268-2001。

4 施工准备4。

1 技术准备(1）组织管理人员和技术人员熟悉设计文件及设计交底并进行图纸会审。

（2)会同业主、监理单位进行交桩并做好交桩复核记录;对沿线水准点及轴线控制桩进行加密，并报监理工程师审核。

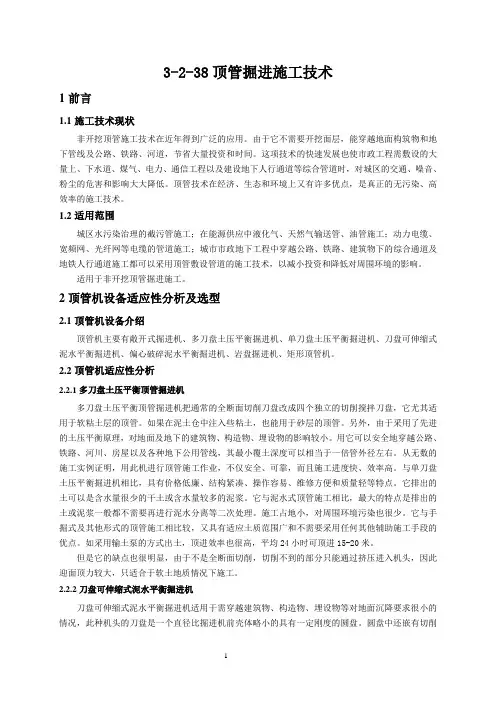

3-2-38顶管掘进施工技术1前言1.1施工技术现状非开挖顶管施工技术在近年得到广泛的应用。

由于它不需要开挖面层，能穿越地面构筑物和地下管线及公路、铁路、河道，节省大量投资和时间。

这项技术的快速发展也使市政工程需敷设的大量上、下水道、煤气、电力、通信工程以及建设地下人行通道等综合管道时，对城区的交通、噪音、粉尘的危害和影响大大降低。

顶管技术在经济、生态和环境上又有许多优点，是真正的无污染、高效率的施工技术。

1.2适用范围城区水污染治理的截污管施工；在能源供应中液化气、天然气输送管、油管施工；动力电缆、宽频网、光纤网等电缆的管道施工；城市市政地下工程中穿越公路、铁路、建筑物下的综合通道及地铁人行通道施工都可以采用顶管敷设管道的施工技术，以减小投资和降低对周围环境的影响。

适用于非开挖顶管掘进施工。

2顶管机设备适应性分析及选型2.1顶管机设备介绍顶管机主要有敞开式掘进机、多刀盘土压平衡掘进机、单刀盘土压平衡掘进机、刀盘可伸缩式泥水平衡掘进机、偏心破碎泥水平衡掘进机、岩盘掘进机、矩形顶管机。

2.2顶管机适应性分析2.2.1多刀盘土压平衡顶管掘进机多刀盘土压平衡顶管掘进机把通常的全断面切削刀盘改成四个独立的切削搅拌刀盘，它尤其适用于软粘土层的顶管。

如果在泥土仓中注入些粘土，也能用于砂层的顶管。

另外，由于采用了先进的土压平衡原理，对地面及地下的建筑物、构造物、埋设物的影响较小。

用它可以安全地穿越公路、铁路、河川、房屋以及各种地下公用管线，其最小覆土深度可以相当于一倍管外径左右。

从无数的施工实例证明，用此机进行顶管施工作业，不仅安全、可靠，而且施工进度快、效率高。

与单刀盘土压平衡掘进机相比，具有价格低廉、结构紧凑、操作容易、维修方便和质量轻等特点。

它排出的土可以是含水量很少的干土或含水量较多的泥浆。

它与泥水式顶管施工相比，最大的特点是排出的土或泥浆一般都不需要再进行泥水分离等二次处理。

施工占地小，对周围环境污染也很少。

1 总则1．0．1 为统一全国顶管施工技术要求，做到技术先进，经济合理，安全可靠，确保施工质量，使顶管施工规范化，中国非开挖技术协会特组织制定本规范。

1．0．2 当地下管道或其他管线的铺设可以通过顶进施工方法在交通、建筑、经济和环境保护方面带来好的效益，应该采用非开挖施工方法。

1．0．3 本规范适用于敞开式和封闭式顶管施工方法。

根据施工方法的不同，顶管机可分为敞开式顶管掘进机和封闭式顶管掘进机两大类。

敞开式顶管掘进机有手掘式、挤压式和网格式等；封闭式顶管掘进机有土压平衡、泥水平衡、混合型等型式。

1．0．4 本规范适用于所有预制管道的地下非开挖施工，包括常用的断面为圆形、长方形以及其他不规则形状的管道。

1．0．5 根据管道的材料和各自的连接方法来选择合适的管道之间的连接方法即：刚性连接或柔性连接。

1．0．6 对采用顶管施工方法引起的地表变形和对周围环境的影响，应事先做出充分预测，并使之符合建设单位的相关要求。

当预计影响难以确保地面建筑物、道路交通和地下管线的正常使用时，应在建设单位的组织下，会同有关部门商定采取有效的技术措施进行监测和保护。

1．0．7 当两条平行管道采用顶管法施工时，应贯彻先深后浅、先大后小的原则。

两段管道平行顶进时，其相邻管壁间最小净距应根据施工地区的地质条件、不同的顶进方法和施工时间等因素来确定。

一般情况下，相邻顶管外壁的间距应不小于大管道的外径。

第1页1．0．8 一般情况下，顶管的覆土厚度不小于3m，或者不小于1．5倍的管道外径，否则应采取相应的技术措施。

1．0．9 在进行顶管工程施工设计前，应对施工线路进行工程勘察，调查分析施工区域的水文地质和工程地质情况，充分掌握与顶进施工有关的现场资料。

施工人员必须根据设计图纸、技术标准和现场施工条件等因素，认真编写施工组织设计，对操作人员进行详细的技术交底，明确职责分工。

1．0．10 对于机械化程度较高的土压平衡、泥水平衡和?昆合式顶管机操作员，应加强专业技术和安全教育，并须持证上岗。

顶管施工技术及验收规范标准1.总则1.1 为了统一全国顶管施工技术要求，使顶管施工规范化，中国非开挖技术协会特制定本规范，要求施工技术先进、经济合理、安全可靠，确保施工质量。

1.2 当地下管道或其他管线的铺设可以通过顶进施工方法在交通、建筑、经济和环境保护方面带来好的效益时，应该采用非开挖施工方法。

1.3 本规范适用于敞开式和封闭式顶管施工方法。

根据施工方法的不同，顶管机可分为敞开式顶管掘进机和封闭式顶管掘进机两大类。

敞开式顶管掘进机有手掘式、挤压式和网格式等；封闭式顶管掘进机有土压平衡、泥水平衡、混合型等型式。

1.4 本规范适用于所有预制管道的地下非开挖施工，包括常用的断面为圆形、长方形以及其他不规则形状的管道。

1.5 根据管道的材料和各自的连接方法来选择合适的管道之间的连接方法即：刚性连接或柔性连接。

1.6 对采用顶管施工方法引起的地表变形和对周围环境的影响，应事先做出充分预测，并使之符合建设单位的相关要求。

当预计影响难以确保地面建筑物、道路交通和地下管线的正常使用时，应在建设单位的组织下，会同有关部门商定采取有效的技术措施进行监测和保护。

1.7 当两条平行管道采用顶管法施工时，应贯彻先深后浅、先大后小的原则。

两段管道平行顶进时，其相邻管壁间最小净距应根据施工地区的地质条件、不同的顶进方法和施工时间等因素来确定。

一般情况下，相邻顶管外壁的间距应不小于大管道的外径。

1.8 一般情况下，顶管的覆土厚度不小于3m，或者不小于1.5倍的管道外径，否则应采取相应的技术措施。

1.9 在进行顶管工程施工设计前，应对施工线路进行工程勘察，调查分析施工区域的水文地质和工程地质情况，充分掌握与顶进施工有关的现场资料。

施工人员必须根据设计图纸、技术标准和现场施工条件等因素，认真编写施工组织设计，对操作人员进行详细的技术交底，明确职责分工。

1.10 对于机械化程度较高的土压平衡、泥水平衡和混合式顶管机操作员，应加强专业技术和安全教育，并须持证上岗。

压力管道顶管施工工艺导则1 范围本程序适用于各种工业管道、各种公用管道和各种长输管道的穿跨越工程中的顶管作业。

2 顶管适用范围顶管施工的适用范围很大，遇到下列情况时可采用：2.1 管道穿越铁路、公路、河流或建筑物时；2.2 街道狭窄，两侧建筑物多时；2.3 在市区交通量大的街道施工，又不能断绝交通或严重影响交通时；2.4 现场条件复杂，上下交叉作业，相互干扰，易发生危险时； 2.5 管道覆土较深，开槽土方量大，并需要支撑时；2.6 河道以下施工，采用隧道方式施工不经济或技术上有困难。

3 顶管方法分类3.1 按工作面土质稳定性可分为开放式顶管和密闭式顶管，密闭式顶管又分为气压式、泥水加压式、土压平衡式。

3.2 按管前挖土方式可分为普通顶管、机械化顶管（包括螺旋钻进式和全面切削式）、半机械化顶管、水射顶管、挤压顶管。

3.3 按千斤顶装置的部位可分为后方顶进式、前方牵引式、盾头顶进式、中继间接力式。

3.4 按人能否入管内操作可分为大口径顶管和小口径顶管，小口径顶管又包括挤压式、牵引挤压法、爆破成型法、扩孔法、气动冲击法、真空振动法、水力冲孔法、水平钻进法。

4 顶管工作坑及附属设施4.1 顶管施工的工作坑是顶管施工时在现场设置的临时性设施。

工作坑是一个竖井，顶进过程中，顶管的管节不断被吊到工作坑内安装顶进，管内土方陆续从坑下提升到地面上运走。

竣工后在其地点修建检查井或阀门井。

4.2 工作坑附属设施包括接口操作井、集水井、工作棚、工作台、测量基准点、后背、导轨和基础等。

5 顶管施工工艺设计5.1 千斤机顶的顶力计算的理论公式为：Rf=K[f（2Pv+2PH+PB）+PA] 式中Rf----计算顶力（千牛）；Pv----管顶上的垂直土压力（千牛）；PH----管侧的土压力（千牛）；PB----全部欲顶进的管段重量（千牛）；PA----管端部的贯入阻力（千牛）；K----安全系数。

5.2 顶进钢筋混凝土管时，顶力计算的经验方式：Rf=n.G.L （千牛）式中n----土质系数；G----管节单位长度重量（千牛/米）；L----顶进管段长度（米）。

顶管工程施工规范国标顶管施工是一种非开挖技术，通过顶进设备将管道从工作坑顶进到接收坑，以完成管道铺设工作。

为了确保顶管工程的质量和施工安全，提高工程的可靠度，我国制定了一系列顶管工程施工规范。

本文将详细介绍顶管工程施工规范国标。

一、施工准备1. 设计文件：施工前应依据设计文件和相关标准，对顶管工程进行详细的设计和计算，确定施工方案和施工工艺。

2. 施工组织设计：施工前应编制施工组织设计，明确施工流程、施工方法、质量控制、安全措施等内容，经审核批准后实施。

3. 施工设备：应根据工程特点和设计要求，选择合适的顶管设备、测量仪器和其他施工设备。

4. 施工人员：应具备相应的专业技术知识和操作技能，熟悉施工方案和施工工艺，经过安全教育和技能培训后方可上岗。

二、施工过程1. 工作坑和接收坑：应根据设计要求开挖工作坑和接收坑，坑壁应稳定，坑底应平整。

工作坑和接收坑的尺寸应满足施工要求。

2. 洞口止水圈：应安装洞口止水圈，防止地下水和泥砂流到工作坑和接收坑。

3. 顶管机安装：顶管机应安装在合适的位置，确保顶管机的工作性能和安全。

4. 管道铺设：管道应按照设计要求进行铺设，管道的轴线应准确，管道的接口应牢固。

5. 顶进：顶进应按照设计要求进行，控制顶进速度和顶力，确保管道的安全和稳定。

6. 测量控制：应根据设计要求进行测量控制，确保管道的轴线和标高符合设计要求。

7. 泥浆处理：顶管过程中产生的泥浆应进行处理，达到环保要求。

三、施工质量控制1. 材料检验：施工所用的材料应符合国家或行业标准，应进行检验合格后方可使用。

2. 施工过程控制：施工过程中应严格执行施工方案和施工工艺，确保施工质量。

3. 质量检查：施工完成后应进行质量检查，不符合要求的工程应进行整改。

四、施工安全措施1. 安全生产责任制：应明确各级领导和员工的安全生产职责，落实安全生产措施。

2. 安全教育和培训：施工前应进行安全教育和培训，提高员工的安全意识。

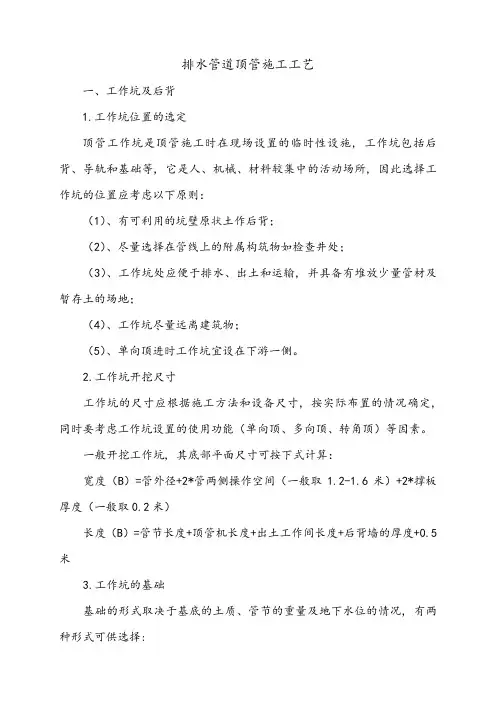

排水管道顶管施工工艺一、工作坑及后背1.工作坑位置的选定顶管工作坑是顶管施工时在现场设置的临时性设施, 工作坑包括后背、导轨和基础等, 它是人、机械、材料较集中的活动场所, 因此选择工作坑的位置应考虑以下原则：（1）、有可利用的坑壁原状土作后背；（2）、尽量选择在管线上的附属构筑物如检查井处；（3）、工作坑处应便于排水、出土和运输, 并具备有堆放少量管材及暂存土的场地；（4）、工作坑尽量远离建筑物；（5）、单向顶进时工作坑宜设在下游一侧。

2.工作坑开挖尺寸工作坑的尺寸应根据施工方法和设备尺寸, 按实际布置的情况确定, 同时要考虑工作坑设置的使用功能（单向顶、多向顶、转角顶）等因素。

一般开挖工作坑, 其底部平面尺寸可按下式计算：宽度（B）=管外径+2*管两侧操作空间（一般取1.2-1.6米）+2*撑板厚度（一般取0.2米）长度（B）=管节长度+顶管机长度+出土工作间长度+后背墙的厚度+0.5米3.工作坑的基础基础的形式取决于基底的土质、管节的重量及地下水位的情况, 有两种形式可供选择:（1）、土质较好, 又无地下水的工作坑可采用土槽（或下铺卵石）木枕基础, 操作简便, 用料少, 可在方木上直接铺设导轨。

（2）、地下水位高同时地基土质又差的工作坑可采用混凝土木枕基础, C20混凝土基础厚度20ccm, 内部埋设15cm*15cm的方木作轨枕。

4.工作坑的后背墙要求（1）、后背土壁应铲修平整, 并使壁面与管道顶进方向垂直。

（2）、在平直的土壁或撑板前横排15cm*15cm方木, 与土壁或撑板贴紧, 枋木前可设置立铁, 立铁前再横向叠放15cm*40cm横铁。

（3）、方木应卧到工作坑底以下一定深度, 使顶镐的着力中心高度不小于方木后背高度的1/3。

后背墙高度和宽度应按管径大小、后背铁布局计算求得, 一般高度可选2~4米, 宽度可选1.2~3米。

二、测量标志的设置1.将地面管道中心桩用经纬仪引入工作坑两侧坑壁上或支撑上, 作为顶管中心的测量基线。

顶管工程施工方法1.1、顶管施工工艺1、测量放线（1）测量控制目标a、测量放线合格率100%，确保达到施工精度和进度要求。

b、平面的控制线测量精度不低于1/10000，其测角精度不低于20〃。

c、标高控制：每连续墙施工段层间测量偏差≤±3mm，全高≤±10mm。

（2）定位及轴线尺寸控制通视条件下的测量：使用交汇法引工作井及接收井预留洞口中心至各自的井壁。

置经纬仪至A点，后视B点，作BA直线的延长线，并在工作井后部定出一点C。

保证C、A、B在一条轴线上，置经纬仪在C点上，后视A点，在工作井井壁上定出一点A，，置激光经纬仪基座于井下D点，并抄平固定激光经纬仪架，置经纬仪于A点，后视B点，在激光经纬仪器架上定出D点，D点同A、B点在竖直方向上成一直线，安装激光经纬仪于仪器架上，对中D点，后视A，点，依设计轴线打好角度，既可定出轴线。

不通视条件下的测量：引出A、B两点后可根据导线法以及平移法定出C、D、A，其余步骤同通视条件下测量定位。

2、顶进顶管机初始顶进是顶管施工的关键环节之一，其主要内容包括：出洞口前地层降水和土体加固、设置顶管机始发基座、顶管机机组装就位调试、安装密封胀圈、顶管机试运转，拆除洞临时墙、顶管机贯入作业面加压和顶进等。

（1）准备工作a）洞门止水设施安装完毕；b）轨道、基座安装完毕；c）主顶、后背设施的定位及调试验收合格；d）顶管机吊装就位、调试验收合格。

（2）顶管机出洞在顶管机出洞前，需重点对洞圈外部土体的加固效果进行检查，只有在确认出洞口土体达到止水效果后，方可进行顶管出洞施工。

对顶管机、主顶进装置等主要设备进行一次全面的检查、调试工作，对存在问题及时解决；同时，充分准备好顶管出洞施工所需材料，并在各相关位置就位。

仔细检查好洞口第二道橡胶衬压密效果，以确保顶管机正常出洞。

工作井洞口止水装置应确保良好的止水效果。

根据设计预留的法兰，我们在法兰上安装两道工作井洞口止水装置。

交底。

<2>进行现场调研，核实确认工程沿线的地质、水文、环境，管线、构筑物、障碍物和其他设施，便于采取有效的针对性措施。

<3>交通组织、大临搭建、落实施工设备、材料、队伍。

<4>编制施工组织设计。

（二）顶管工作井、接收井<1>工作井和接收井围护结构形式应根据水文地质条件、邻近建（构）筑物、地上与地下管线情况，结构受力及施工安全等要求合理选型。

<1.1>当工作井埋置较浅、地下水位较低时，宜选用钢板桩或SMW 工法。

<1.2>在顶管埋置较深的区域，工作井宜采用沉井或地下连续墙。

<1.3>当场地狭小且周边建（构）筑物需要保护时，宜选用钻孔灌注桩或地下连续墙。

<2>工作井的最小长度：L≥ L1+L2+L3+S1+S2+S3式中：L——工作井最小长度（m）；L1——顶管机或管段长度，取大者（m）；L2——千斤顶长度（m）；L3——后座及扩散段厚度（m）；S1——顶入管段留在导轨上的最小长度，可取0.5m；S2——顶铁厚度（m）；S3——顶进管段回缩及便于安装管段所留附加间隙，0.2m。

<3>工作井的最小宽度：B≥D+2S<4>工作井的最小深度：H=H1+D+h<5>工作井的穿墙孔直径：D1=D'+0.1<6>接收井的最小长度和宽度应满足顶管机在井内拆除和吊出的要求。

<7>接收井的穿墙孔的直径宜： D2＝D'+2(C+0.1)<8>工作井、接收井的穿墙孔应设置止水装置。

止水装置可采用盘根止水和橡胶板止水，也可采用组合形式止水。

<8.1>砂土、粉性土等土层宜采用盘根止水；<8.2>黏性土土层宜采用橡胶板止水；<8.3>在长距离顶管或承压水土层中宜采用多道或组合形式止水；<8.4>顶管结束后，管道与穿墙孔的间隙应及时进行封堵。

顶管工艺标准
顶管工艺，那可是个相当有讲究的事儿！就像咱们做饭，得有合适
的食材、恰当的火候，这顶管工艺也得有精准的标准，才能干得漂亮！
咱先来说说前期准备。

这就好比要去打仗，得先把武器弹药准备齐全。

地质勘察得做仔细喽，不了解地下的情况，那不就像蒙着眼睛走路，能不摔跟头？得把地下的土质、水位啥的都摸清楚，不然顶管的
时候遇到啥难题，那可就抓瞎啦！
再看看顶管设备，这可是关键中的关键。

要是设备不给力，就像让
一个病恹恹的人去跑马拉松，能行吗？得选质量好、性能强的设备，
还得定期保养维护，就像照顾自己的宝贝一样精心。

顶管施工的过程，那更是丝毫马虎不得。

顶进的速度得控制好，太
快了容易出问题，太慢了又耽误工夫，这是不是跟开车一个道理？速
度得恰到好处。

而且方向得把握准，要是跑偏了，那可就麻烦大了，
这就像射箭，瞄不准目标怎么能行？
还有啊，管道的连接也很重要。

接口得密封严实，不然漏水漏气的，这工程不就白干了？这就好比衣服的扣子没扣好，风一吹就敞开了，
能行？
施工中的监测也不能少。

就像医生随时观察病人的病情一样，得时
刻盯着顶管的情况，一有不对劲的地方赶紧采取措施，要不然等出了
大问题，后悔都来不及！
顶管完成后，也别以为就万事大吉了。

验收工作得认真对待，这就像考试结束后的检查，不仔细看看有没有错题，能放心交卷吗？得确保各项指标都符合标准，这工程才算真正圆满。

总之，顶管工艺标准那是一点儿都不能含糊，每一个环节都得像绣花一样精细，这样才能保证工程质量，让大家都满意。

不然，出了问题，那可真是赔了夫人又折兵，多不划算呀！。

顶管技术的施工工艺（一）引言：顶管技术是指在城市地下施工中采用的一种无开挖施工技术，它能够有效降低对地面的破坏程度，减少施工难度，并提高施工效率。

本文将详细介绍顶管技术的施工工艺，旨在帮助读者更好地了解和应用这一技术。

正文：一、顶管技术的施工前准备1.确定顶管技术适用性2.设计方案的制定3.施工方案的编制4.施工人员的培训和技能要求5.施工材料和设备的准备二、顶管技术的施工现场准备1.施工现场勘测和标志2.地面清理和平整3.施工现场围护设施的搭建4.施工现场的安全措施和警示标识5.施工现场的通风与照明三、顶管技术的施工过程1.管沟的开挖2.管沟的支护3.顶管机的安装和调试4.顶管机的操作和控制5.顶管机的推进和回收四、顶管技术的质量控制1.施工方案的执行情况检查2.施工材料的验收和使用3.施工过程中的质量检查与监控4.施工中的质量问题处理及时记录5.施工结束后的工程质量验收五、顶管技术的施工安全管理1.施工人员的安全培训和教育2.施工现场的安全防护设施3.施工过程中的安全监测和警示4.施工现场的安全生产管理5.事故的应急处理和事故调查总结总结：顶管技术是一种无开挖施工技术，通过施工前准备、施工现场准备、施工过程、质量控制和施工安全管理五个方面的工作，能够实现对地下管道的准确布设和修复。

在实际施工中，需要科学制定施工方案，合理分配人力资源，并严格按照施工规范和安全操作要求进行操作。

同时，对施工过程中的质量和安全问题要进行全面监测和控制，确保施工过程安全、顺利、高效地进行。

泥水平衡机械顶管施工工艺标准1.适用范围1.1本标准适用于穿越城市道路、高速公路、立交桥、铁路、河流及其他不宜进行大开挖施工地段的钢筋混凝土管、钢管的机械顶进施工。

1.2适用于各种地质条件，不受地下水位限制。

1.3穿越管道直径宜为Φ400mm—Φ3000mm。

2.施工准备2.1材料准备2.1.1钢筋混凝土管（加强型）、钢管2.1.2滑动橡胶圈、膨润土、石蜡、油麻、石棉、密封胶2.1.3进排泥管(直径通常为110mm)2.1.4电缆（音频线、视频线、控制线、信号线、动力线）2.1.5钢筋、水泥、工字钢、方木、大板2.2机具设备2.2.1主要设备：2.2.1.1顶管机头、主顶油缸、主顶泵站、主顶后靠背、中继间2.2.1.2工具管、圆型顶铁、U型顶铁、主顶导轨2.2.1.3注润滑浆设备、洞口止水装置2.2.1.4进泥泵、排泥泵、启动柜、基坑旁通（泥水配流装置）、泥浆分离器、倒浆泵、调浆设备2.2.2辅助设备：2.2.2.1泥浆检测仪、流量检测计、密度检测计、激光经纬仪、全站仪、水准仪2.2.2.2电焊机、气焊设备、卷扬机、电动葫芦、通风设备、照明设备2.2.3主要机械：汽车吊、自卸汽车2.2.4工具：手电钻、扳手、管钳、手推车、铁锹、塔尺、水平尺、钢尺、锤球、小线等。

2.3技术准备2.3.1认真做好现场调查，详细了解地质资料及地下管线情况,确定施工方案。

2.3.2完成测量交接桩，校测控制点、坐标点、水准点，进行拴桩、补桩等工作。

2.3.3施工前向作业人员进行施工技术和安全交底。

2.4作业条件2.4.1施工占地范围内拆迁到位，工作坑位置地下管线已采取改移或加固措施。

2.4.2场地平整，临时道路畅通，临时用水、用电已安装完毕。

2.4.3工作坑的地下水位低于坑底0.5m。

2.4.4全部设备经过检查，并经试运转确认正常。

3操作工艺3.1工艺流程3.2.1测量放线：使用全站仪或经纬仪放出工作坑开挖边线，用水准仪测出工作坑现况地面标高，并在工作坑附近测设施工水准点，计算开挖深度。
