电气设计实例-

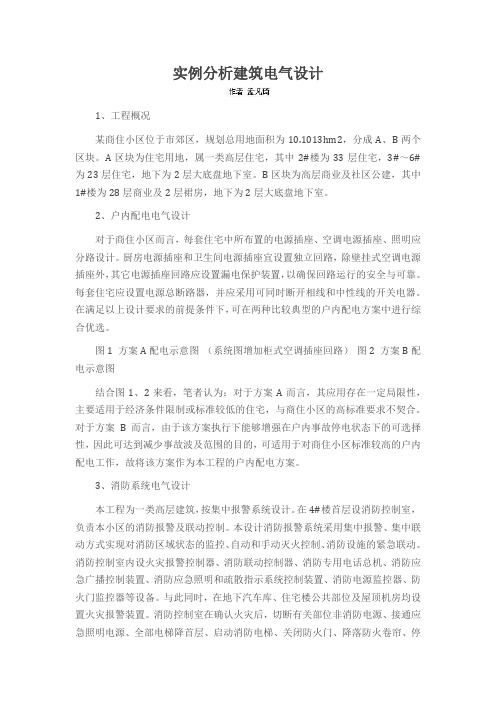

实例分析建筑电气设计1、工程概况某商住小区位于市郊区，规划总用地面积为10.1013hm2，分成A、B两个区块。

A区块为住宅用地，属一类高层住宅，其中2#楼为33层住宅，3#～6#为23层住宅，地下为2层大底盘地下室。

B区块为高层商业及社区公建，其中1#楼为28层商业及2层裙房，地下为2层大底盘地下室。

2、户内配电电气设计对于商住小区而言，每套住宅中所布置的电源插座、空调电源插座、照明应分路设计。

厨房电源插座和卫生间电源插座宜设置独立回路，除壁挂式空调电源插座外，其它电源插座回路应设置漏电保护装置，以确保回路运行的安全与可靠。

每套住宅应设置电源总断路器，并应采用可同时断开相线和中性线的开关电器。

在满足以上设计要求的前提条件下，可在两种比较典型的户内配电方案中进行综合优选。

图1 方案A配电示意图（系统图增加柜式空调插座回路）图2 方案B配电示意图结合图1、2来看，笔者认为：对于方案A而言，其应用存在一定局限性，主要适用于经济条件限制或标准较低的住宅，与商住小区的高标准要求不契合。

对于方案B而言，由于该方案执行下能够增强在户内事故停电状态下的可选择性，因此可达到减少事故波及范围的目的，可适用于对商住小区标准较高的户内配电工作，故将该方案作为本工程的户内配电方案。

3、消防系统电气设计本工程为一类高层建筑，按集中报警系统设计。

在4#楼首层设消防控制室，负责本小区的消防报警及联动控制。

本设计消防报警系统采用集中报警、集中联动方式实现对消防区域状态的监控、自动和手动灭火控制、消防设施的紧急联动。

消防控制室内设火灾报警控制器、消防联动控制器、消防专用电话总机、消防应急广播控制装置、消防应急照明和疏散指示系统控制装置、消防电源监控器、防火门监控器等设备。

与此同时，在地下汽车库、住宅楼公共部位及屋顶机房均设置火灾报警装置。

消防控制室在确认火灾后，切断有关部位非消防电源、接通应急照明电源、全部电梯降首层、启动消防电梯、关闭防火门、降落防火卷帘、停空调送风机和控制送风口、电动挡烟垂壁、排烟口、排烟窗、排烟阀等，除由联动控制器经模块自动控制外，还可以在手动控制盘上手动触发，通过联动控制器经模块完成上述动作，并显示其状态。

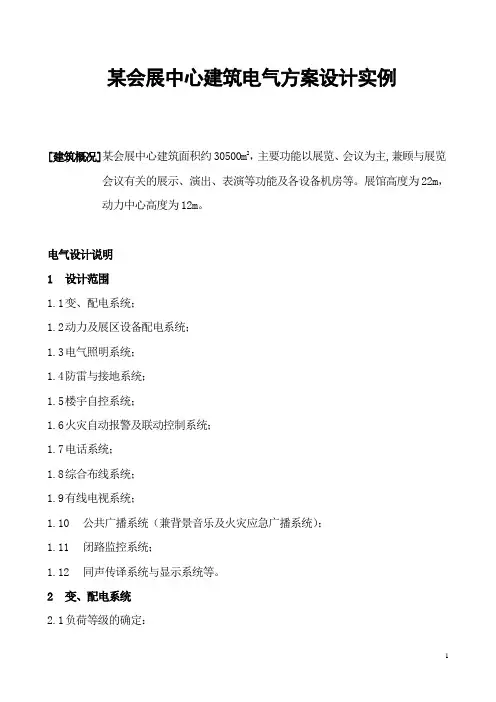

某会展中心建筑电气方案设计实例[建筑概况]某会展中心建筑面积约30500m2，主要功能以展览、会议为主,兼顾与展览会议有关的展示、演出、表演等功能及各设备机房等。

展馆高度为22m，动力中心高度为12m。

电气设计说明1设计范围1.1变、配电系统；1.2动力及展区设备配电系统；1.3电气照明系统；1.4防雷与接地系统；1.5楼宇自控系统；1.6火灾自动报警及联动控制系统；1.7电话系统；1.8综合布线系统；1.9有线电视系统；1.10公共广播系统（兼背景音乐及火灾应急广播系统）；1.11闭路监控系统；1.12同声传译系统与显示系统等。

2变、配电系统2.1负荷等级的确定：会展建筑的电气负荷等级应为一级；安防信号电源、通信电源及计算机系统电源、展区内的正常照明、消防用电设备（火灾自动报警控制器及联动控制台、消防类水泵及排烟风机等）、应急照明及疏散指示、保安监控系统、电话机房、网络机房、电子显示屏等按一级负荷考虑；其中安防信号电源、通信电源及计算机系统电源和所有的消防用电设备为一级负荷中的特别重要负荷。

展览用电、排水泵等按二级负荷考虑；一般照明及动力负荷等按三级负荷考虑。

2.2负荷估算及变压器选择：本工程设备总容量 Pe=6346kW，计算总容量 Pj=4260kW,设置六台800kVA及二台1000kVA干式变压器,变压器安装容量为6800kVA.2.3供电电源：本工程市政引两路专用10kV电源供电，两路电源同时供电，互为备用，任一路电源均能负担全部负荷。

高压系统电压等级为10kV，低压系统电压等级为～220V/380V。

2.4本工程设四座变电所，供展区及动力站设备负荷。

分为1#变电所、2#变电所、3#变电所、4#变电所。

1#为变电所，设在动力中心,内设二台800kVA干式变压器,负责动力中心的设备供电，同时内设一台720kVA的柴油发电机组作为应急电源负担本工程消防设备的供电，同时兼非火灾时一级负荷供电。

工业与民用建筑电气设计典型实例1.工业建筑电气设计实例工业建筑通常具有较为复杂的电气系统需求，以下是一个工业建筑电气设计的典型实例：项目名称：化工厂电气设计设计要求：1)建筑的电气系统应满足生产设备的用电需求，并确保电源稳定。

2)在紧急情况下，能够及时提供备用电源，确保关键设备正常运行。

3)在保证安全的前提下，提供合理的照明系统，确保工作区域明亮，方便操作。

设计方案：1)高压、低压电源：根据生产设备的需要，将工业电源额定为35kV，与当地供电网连接，并设置合适的变电站，将电压降至低压（380V），供给各工作区域。

2)主配电系统：为了确保电源稳定，设计了多路进线，采用临时式箱式开关柜，配备上下行线路避雷器、电容器补偿器等，避免大面积停电。

3)备用电源：对关键设备进行划区，分别设置UPS和柴油发电机组作为备用电源，当主电源出现故障时，有效保证关键设备的正常运行。

4)动力照明系统：根据工作区域的需要，合理分布照明设备，采用LED照明灯具，提高能效，并设置感应器，根据光线情况自动调节照明亮度，降低能耗。

2.民用建筑电气设计实例民用建筑电气设计相对简单，以下是一个民用建筑电气设计的典型实例：项目名称：住宅小区电气设计设计要求：1)住宅楼电气系统应满足居民的用电需求，保证电压稳定。

2)停车场的电气系统应满足照明和安全监控设备的用电需求。

3)公共绿地的电气系统应满足路灯、喷泉等设备的用电需求。

设计方案：1)住宅楼电气系统：将供电线路引入住宅楼应急电源控制箱，根据楼层需求连接楼道灯、电梯、门禁系统等设备，对每个单元的楼梯间配备处于供用两用的照明插座。

2)停车场电气系统：选用高亮度LED照明灯具作为主要照明设备，使用感应器，根据光线情况自动调节照明亮度，并设置分时控制，根据夜间停车情况合理分配亮度。

3)公共绿地电气系统：绿地内的照明设备选择具有美化效果的景观灯具，采用时控、光控系统，自动调节照明时段和亮度，并考虑到人流情况，设置紧急呼叫系统。

电气控制线路设计实例下面通过一个实例介绍电气掌握线路的一般设计方法。

拟设计某机床主电动机掌握线路。

要求：1)可正反转；2)双向点动掌握13)双向反接制4)有短路和过载爱护。

1．电路设计(1)主电路设计点动时要频繁起动，定子回路应串入限流电阻，反接制动时为削减制动电流，定子回路也应串入限流电阻。

而在正常正反转运转时，应旁路限流电阻。

故主电路应具有正反转选择和是否串入限流电阻选择功能、如图1所示，正常正反转运转时，KM主触点应闭合；点动或制动时，KM主触点应断开。

图1 车床电气原理图(2)掌握电路设计图2 点动掌握线路图3 正反向及制动掌握线路1)点动掌握点动时定子回路应串入限流电阻，按下按钮SB4，接触器KM1得电吸台。

它的主触点闭合，KM 4不得电，电动机的定子绕组经限流电阻R和电源接通．电动机在较低速度下正向起动。

松开按钮SB4，KMl断电，电动机停止转动。

在点动过程中．继电器KM线圈不通电，KMl线圈不会自锁。

反方向时类同。

见图2。

2)主轴电动机的反接制动掌握反接制动时定子回路也应串人限流电阻。

速度继电器与被控电动机是同轴联结的，当电动机正转时．速度继电器正转动合触点KSl闭合；电动机反转时，速度继电器的反转动合触点KS2闭合。

当电动机正向旋转时，接触器KMl和KM都处于得电动作状态，速度继电器正转动合触点KS1闭合，这样就为电动机正转时的反接制动做好了预备。

当要停车制动时，按下制动按钮SBI，各接触器都失电；松开按钮SB1，经正转动合触点KSl接通反转接触器KM2。

当电动机的转速下降到速度继电器的复位转速时，速度继电器KSl动合触点断开，切断了接触器KM2线圈的通电回路，电动机停止。

电动机反转时的制动与正转时的制动相像，见图3。

3)主电动机的正反转掌握电路主电动机正转由正向起动按钮SB2掌握，按下按钮SB2时，接触器KM首先得电动作，它的主触点闭合将限流电阻短接。

接触器KM的帮助触点闭合使接触器KM1得电吸合，电动机在满电压下正向起动。

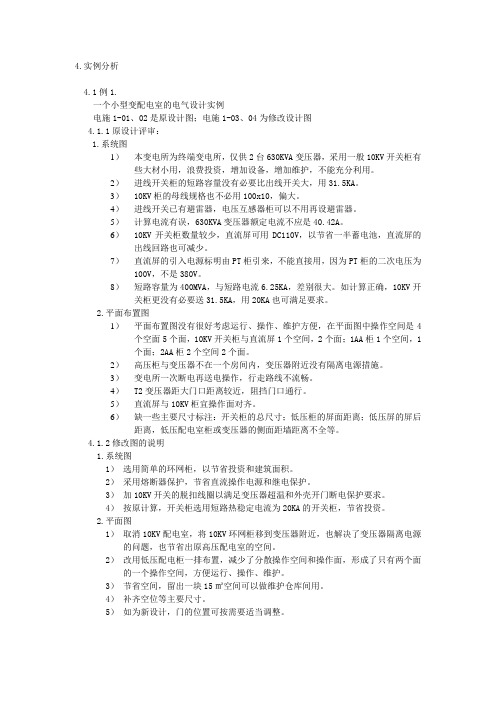

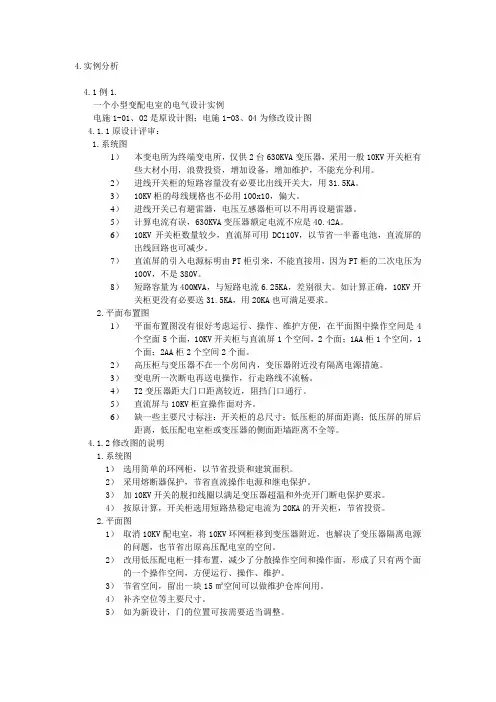

4.1例1.一个小型变配电室的电气设计实例电施1-01、02是原设计图；电施1-03、04为修改设计图4.1.1原设计评审：1.系统图1）本变电所为终端变电所，仅供2台630KVA变压器，采用一般10KV开关柜有些大材小用，浪费投资，增加设备，增加维护，不能充分利用。

2）进线开关柜的短路容量没有必要比出线开关大，用31.5KA。

3）10KV柜的母线规格也不必用100x10，偏大。

4）进线开关已有避雷器，电压互感器柜可以不用再设避雷器。

5）计算电流有误，630KVA变压器额定电流不应是40.42A。

6）10KV开关柜数量较少，直流屏可用DC110V，以节省一半蓄电池，直流屏的出线回路也可减少。

7）直流屏的引入电源标明由PT柜引来，不能直接用，因为PT柜的二次电压为100V，不是380V。

8）短路容量为400MVA，与短路电流6.25KA，差别很大。

如计算正确，10KV开关柜更没有必要送31.5KA，用20KA也可满足要求。

2.平面布置图1）平面布置图没有很好考虑运行、操作、维护方便，在平面图中操作空间是4个空面5个面，10KV开关柜与直流屏1个空间，2个面；1AA柜1个空间，1个面；2AA柜2个空间2个面。

2）高压柜与变压器不在一个房间内，变压器附近没有隔离电源措施。

3）变电所一次断电再送电操作，行走路线不流畅。

4）T2变压器距大门口距离较近，阻挡门口通行。

5）直流屏与10KV柜宜操作面对齐。

6）缺一些主要尺寸标注：开关柜的总尺寸；低压柜的屏面距离；低压屏的屏后距离，低压配电室柜或变压器的侧面距墙距离不全等。

4.1.2修改图的说明1.系统图1）选用简单的环网柜，以节省投资和建筑面积。

2）采用熔断器保护，节省直流操作电源和继电保护。

3）加10KV开关的脱扣线圈以满足变压器超温和外壳开门断电保护要求。

4）按原计算，开关柜选用短路热稳定电流为20KA的开关柜，节省投资。

2.平面图1）取消10KV配电室，将10KV环网柜移到变压器附近，也解决了变压器隔离电源的问题，也节省出原高压配电室的空间。

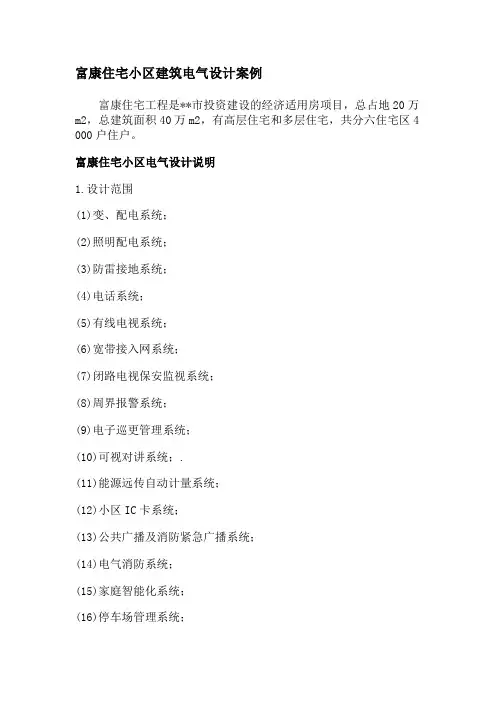

富康住宅小区建筑电气设计案例富康住宅工程是**市投资建设的经济适用房项目，总占地20万m2，总建筑面积40万m2，有高层住宅和多层住宅，共分六住宅区4 000户住户。

富康住宅小区电气设计说明1.设计范围(1)变、配电系统；(2)照明配电系统；(3)防雷接地系统；(4)电话系统；(5)有线电视系统；(6)宽带接入网系统；(7)闭路电视保安监视系统；(8)周界报警系统；(9)电子巡更管理系统；(10)可视对讲系统；.(11)能源远传自动计量系统；(12)小区IC卡系统；(13)公共广播及消防紧急广播系统；(14)电气消防系统；(15)家庭智能化系统；(16)停车场管理系统；(17)小区智能化系统集成。

2.富康住宅小区变、配电系统(1)十九层以上消防设备及应急照明为一级负荷。

普通客梯、排水泵、生活水泵等其他用电设备属二级负荷。

一般电力、照明用电属三级负荷。

(2)负荷估算：本工程用电总设备容量约为：Pe=20000kW~总计算负荷约为Pjs=13475kW，设计变压器总装机容量为16000kVA。

(3)电源：本工程由市政电网引来两路10kV电源供电，两路电源同时工作。

高压系统电压等级为10kV，低压系统电压等级为～220V／380 V。

’(4)当小区内供电容量小于200kVA且供电范围在200m以内采用～22 0V／380V供电；当小区内供电容量大于300kVA，采用10kV供电，以实现高压深入负荷中心，减少线路损耗，降低电压损失的目的。

在小区内设置八个变、配电所。

每个变、配电所内设置两台1000kVA变压器。

(5)多层住宅的低压配电系统：在电源进户设置配电总箱，再以放射式系统配电至各单元配电总箱，以提高供电的可靠性。

由单元配电总箱至楼层电度表箱采用树干式系统。

多层住宅的公共走廊、楼梯间照明计量表设在一层单元配电总箱内。

(6)高层住宅的配电系统：在地下室或一层设置低压配电室作为整个建筑的配电中心，各层均设有电气竖井和配电小间。

自动化工程电气设计案例自动化工程电气设计案例一：工业自动化系统设计在工业生产中，自动化技术的应用越来越广泛。

为了实现生产的自动化和智能化，需要进行合理的电气设计。

本案例以某食品加工厂的工业自动化系统设计为例，介绍了电气设计的主要内容和步骤。

1. 项目背景该食品加工厂的生产线采用了多台机械设备，包括输送带、搅拌机、包装机等。

为了提高生产效率和质量，厂方打算对生产线进行自动化改造，需要设计一个能够控制各个设备协调运作的自动化系统。

2. 系统架构设计根据生产线的工艺要求和设备特点，设计人员确定了系统的整体架构。

系统由PLC控制器、传感器、执行机构、人机界面和通讯模块等组成。

PLC控制器作为系统的核心，负责接收传感器的信号，并通过通讯模块与人机界面进行交互，控制执行机构的动作。

3. 电气元件选型根据系统的需求，设计人员选择了适合的电气元件。

比如，选择了符合安全标准的PLC控制器、高精度的传感器、可靠的执行机构等。

根据系统的功率需求，选用了合适的电缆和开关设备。

4. 线路布置和接线设计设计人员根据系统的功能需求和设备的位置安排，进行线路布置和接线设计。

保证各个设备之间的连接正确可靠，避免电磁干扰和故障发生。

5. 安全措施设计为了确保生产过程的安全和可靠性，设计人员在电气设计中考虑了安全措施。

比如，设置了紧急停机按钮、过载保护装置和断路器等安全设备，保护设备和工作人员的安全。

6. 程序编写和调试根据系统的功能需求，设计人员编写了相应的PLC程序，并进行了调试。

通过人机界面，运行自动化系统，模拟生产过程，确保各个设备的协调运作。

7. 现场安装和验收在电气设计完成后，进行现场安装和验收。

按照设计方案进行设备安装和接线，进行系统功能测试和调试。

确保自动化系统能够正常运行，并满足生产要求。

8. 系统运行和维护自动化系统投入使用后，定期进行运行情况的监测和维护。

及时处理设备故障和异常情况，保证系统的稳定运行，提高生产效率和产品质量。

如何写电气设计说明系列10--某电子商城建筑电气方案设计实例摘要：某电子商城为展示销售、办公及其相应配套设施组成的现代化大厦。

总建筑面积103093.3m2。

地下五层，地上十一层，建筑高度为70m。

【建筑概况】某电子商城为展示销售、办公及其相应配套设施组成的现代化大厦。

总建筑面积103093.3m2。

地下五层，地上十一层，建筑高度为70m。

【电气设计说明】1.设计范围(1)变、配电系统；(2)照明配电系统；(3)防雷接地系统；(4)电话系统；(5)综合布线系统；(6)有线电视系统；(7)闭路电视保安监视系统；(8)公共广播系统；(9)LED显示系统；(10)楼宇自控系统；(11)火灾自动报警和联动控制系统。

2.变、配电系统(1)一级负荷：消防用电设备(消防控制室内的火灾自动报警控制器及联动控制台、消防水泵、消防电梯、排烟风机、加压送风机等)、保安监控系统、应急照明及疏散指示等；二级负荷：客梯、生活水泵、排水泵等；三级负荷：其他照明及电力负荷。

(2)负荷估算：本工程用电总设备容量约为：Pe=14720kW；总计算负荷约为Pjs=8338kW，设计变压器总装机容量为11200kVA。

(3)电源：本工程由市政电网引来两路10kV电源供电，两路电源同时工作，互为备用，每路10kV 电源均能承担全部负荷。

高压系统电压等级为10kV，低压系统电压等级为～220V／380V。

(4)本工程设置一处变、配电所，内设四台2000kVA变压器和两台1600kVA变压器。

变压器低压侧母线设置母联断路器，采用单母线分段方式运行，六台变压器采用两台一组的方式，分为三组，每组母联断路器设自投自复／自投不自复／手动三种组合方式转换开关。

其中一组专供空调冷机站用电，冬季无冷负荷时可将该组变压器停止运行；一组主要供地下二层至五层商铺照明及铺位用电，当一台变压器停电时切断铺位用电保证照明用电，铺位用电的切除通过DDC实现。

两段母组自投时应自动断开非保证负荷，以保证变压器对相对重要负荷进行供电。
