电源系统技术指标

监控系统的组成：包括监控主机、监控软件、监控终端等
监控系统的工作原理：通过采集直流电源系统的各种参数，进行分析和处理，实现对直流电源系统的实时监控
监控系统的应用：广泛应用于电力、通信、交通等领域的直流电源系统监控
03
直流电源系统的技术参数
输入电压范围
输入电压范围需要满足设备的工作电压要求
直流电源系统的输入电压范围通常为12V-24V
应用：广泛应用于电力电子、通信、医疗等领域
蓄电池
蓄电池的种类包括铅酸蓄电池、镍镉蓄电池、镍氢蓄电池等
蓄电池是直流电源系统的重要组成部分
蓄电池的主要功能是储存电能，为设备提供稳定的电源
蓄电池的维护和保养对直流电源系统的稳定运行至关重要
监控系统
监控系统的功能：实时监测直流电源系统的运行状态，及时发现并处理异常情况
电源过热：检查电源散热系统是否正常，必要时更换散热风扇
电源噪音过大：检查电源内部是否有异物，必要时更换电源
电源无法启动：检查电源输入是否正常，电源内部是否有损坏
06
直流电源系统的安全保护措施
过流保护
过流保护原理：当电流超过设定值时，自动切断电源
过流保护装置：熔断器、断路器等
过流保护设置：根据负载大小和电源容量设定
电源应具备良好的抗干扰能力，以保证系统的稳定性和可靠性
电源应具备良好的散热性能，以保证系统的稳定性和可靠性
电源应具备良好的安全性能，以保证系统的安全性和可靠性
电源的效率
电源效率是衡量电源性能的重要指标
电源效率越高，意味着电源的损耗越小，输出功率越大
提高电源效率的方法包括优化电路设计、选用高效元器件等
欠压保护恢复：当电压恢复正常后，自动恢复供电，并取消报警提示

PC电源的技术指标一、电气性能电气性能方面业界一般采用I ntel 的《ATX Power Supply Design Guide》和《SFX Power Supply Design Guide》，这里还可参考公司标准“微机用开关稳压电源”，其它的见以下的“电源应符合的标准与规”，这里只介绍一些常用的基本技术指标。

1、交流输入：1．1相数：PC电源现在采用的是单相3线制，即火线、零线和线。

1．2额定输入电压和电压变动围：日本配电电压有AC 100V和200V，美国是AC 110V，欧洲是否AC 200V ~ 240V,不同的地区和国家有差异，变动围一般是±10％，但考虑配线和各国不同的电源情况，其变动围多为－15％~ ＋10％。

开关电源几乎都以电容输入平滑方式作输入方式，所以会出现由高谐波失真引起的电压波动的问题，不过一般可用正弦波保证上述围，输入电压失真大时要标明。

日本出口设备的输入电压多采用AC 85V ~ 132V（向AC100V ~ 120V地区出口）和AC 170V ~ 264V（向AC 200V ~ 240V地区出口）两种，以适用于世界各国，中国国输入电压为AC 180V ~ 264V，出口电源的输入电压均采用AC 85V ~135V（向AC 100V ~ 120V地区和国家出口）和AC180V ~ 264V（向AC200V ~240V地区和国家出口）两种，当然，也有特殊地区和国家的输入电压围，要作相应的输入电压设计线路了。

为了方便生产和安装，对于使用不同输入电压的地区和国家，电源统一在输入线路部分安装了切换开关，作以上两种输入电压的切换，这就要求，必须明白出货地点的输入电压规格，以免出错，同时，对于安装了此切换开关的电源，一般要求在输入线路中安装输入电压异常保护器件―――吸收器件（如压敏电阻、负温电阻等），以保护后面线路的正常，从而保护电源所接机器设备的安全。

1．3频率：一般输入电压频率为47Hz ~ 63 Hz,PC电源对频率变动围等特性影响不大，但要注意因增加输入滤波器的电容电流和输入整流二极管的损耗会使效率下降以及EMI指标等问题。

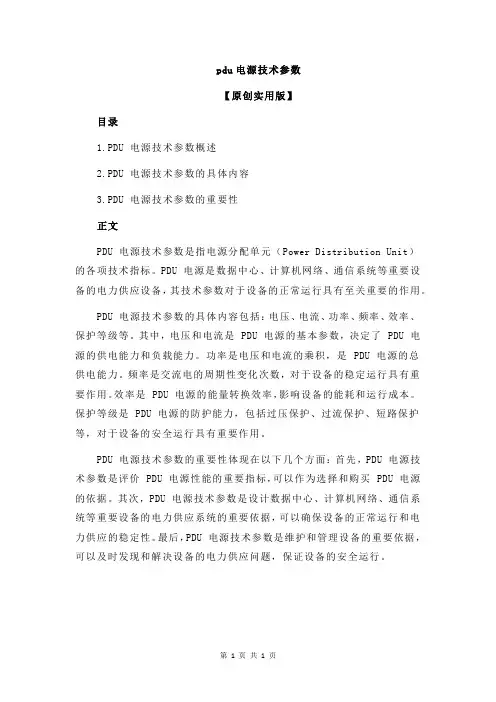

pdu电源技术参数
【原创实用版】
目录
1.PDU 电源技术参数概述
2.PDU 电源技术参数的具体内容
3.PDU 电源技术参数的重要性
正文
PDU 电源技术参数是指电源分配单元（Power Distribution Unit）
的各项技术指标。

PDU 电源是数据中心、计算机网络、通信系统等重要设备的电力供应设备，其技术参数对于设备的正常运行具有至关重要的作用。

PDU 电源技术参数的具体内容包括：电压、电流、功率、频率、效率、保护等级等。

其中，电压和电流是 PDU 电源的基本参数，决定了 PDU 电源的供电能力和负载能力。

功率是电压和电流的乘积，是 PDU 电源的总
供电能力。

频率是交流电的周期性变化次数，对于设备的稳定运行具有重要作用。

效率是 PDU 电源的能量转换效率，影响设备的能耗和运行成本。

保护等级是 PDU 电源的防护能力，包括过压保护、过流保护、短路保护等，对于设备的安全运行具有重要作用。

PDU 电源技术参数的重要性体现在以下几个方面：首先，PDU 电源技术参数是评价 PDU 电源性能的重要指标，可以作为选择和购买 PDU 电源的依据。

其次，PDU 电源技术参数是设计数据中心、计算机网络、通信系统等重要设备的电力供应系统的重要依据，可以确保设备的正常运行和电力供应的稳定性。

最后，PDU 电源技术参数是维护和管理设备的重要依据，可以及时发现和解决设备的电力供应问题，保证设备的安全运行。

第1页共1页。

UPS系统一般技术指标要求UPS（不间断电源）系统是一种用于提供电力持续供应的装置，其在断电时可以自动转换为备用电源，以确保电力不中断。

UPS系统的技术指标要求如下：1.容量：UPS系统的容量指的是其能够提供的电力输出能力，通常以千伏安（kVA）或千瓦（kW）为单位来衡量。

容量要求应该与系统支持的负载需求相匹配。

2.转换时间：UPS系统的转换时间指的是将从主电源转换到备用电源或反之所需的时间。

通常，较短的转换时间对于需要高可靠性电力供应的应用非常重要，比如数据中心和医疗设施。

一般要求UPS系统的转换时间在几毫秒到几十毫秒之间。

3.蓄电池容量：UPS系统通常使用蓄电池作为备用电源，因此其蓄电池容量是技术指标中的重要参数。

蓄电池容量应根据负载需求和需要支持的电力持续时间来确定。

一般来说，UPS系统的蓄电池容量应能够在断电后维持所需负载的供电时间。

4.蓄电池充电时间：UPS系统的蓄电池在断电恢复后需要重新充电以备用。

因此，蓄电池的充电时间也是一个重要的技术指标。

较短的充电时间可以更快地使UPS系统准备好应对下一次断电。

5.效率：UPS系统的效率指的是其能够将输入电力转换为输出电力的能力。

高效率UPS系统能够减少能量损耗，并减少对电力的需求，从而降低能源消耗。

6.输入电压范围：UPS系统的输入电压范围指的是其能够稳定工作的电压范围。

通常，UPS系统应能够适应广泛的输入电压变化，以应对电力波动和电网故障。

7.输出电压稳定性：UPS系统的输出电压稳定性指的是其在提供备用电源时输出电压的波动情况。

较低的输出电压波动可以保证设备正常运行。

8.可靠性和可用性：UPS系统的可靠性和可用性是其针对负载需求的持续供电能力的重要指标。

可靠性指的是系统在一段时间内正常工作的能力，而可用性指的是系统在不间断电源需求期间的可用时间。

9.技术支持和服务：UPS系统供应商应提供良好的技术支持和售后服务，包括远程监控、维护服务、故障诊断和紧急响应。

600A整流开关电源技术指标1. 简介整流开关电源是一种将交流电转换为直流电的电源装置。

600A整流开关电源是指能够提供最大电流为600安培的整流开关电源。

本文将对600A整流开关电源的技术指标进行全面详细、完整且深入的介绍。

2. 技术指标2.1 输出电流600A整流开关电源的最大输出电流为600安培。

输出电流是指电源输出的直流电流，它决定了电源能够提供的最大功率。

在选择电源时，需要根据实际需求确定所需的输出电流。

2.2 输出电压600A整流开关电源的输出电压可以根据需要进行调整，通常在几十伏至几千伏之间。

输出电压是指电源输出的直流电压，它决定了电源能够驱动的负载类型和工作环境。

2.3 效率效率是衡量电源能量转换效率的指标，它表示电源输出功率与输入功率之间的比值。

600A整流开关电源的效率应尽可能高，以确保电源能够有效转换输入能量为输出能量，减少能量损耗。

2.4 稳定性稳定性是指电源输出电流和电压的稳定程度。

600A整流开关电源应具有良好的稳定性，能够在负载变化和输入电压波动的情况下保持输出电流和电压的稳定。

2.5 噪音和干扰噪音和干扰是指电源输出中存在的杂散信号。

600A整流开关电源应具有低噪音和低干扰的特性，以确保输出信号的纯净度和稳定性。

2.6 保护功能600A整流开关电源应具备多种保护功能，以保证电源和负载的安全性。

常见的保护功能包括过载保护、过压保护、过流保护、短路保护等。

2.7 控制方式600A整流开关电源的控制方式可以是手动控制或自动控制。

手动控制需要通过人工操作来调整输出电流和电压，而自动控制则可以通过电子控制器实现自动调节。

2.8 散热方式600A整流开关电源产生的热量需要通过散热方式进行散发，常见的散热方式包括风冷散热和水冷散热。

选择适合的散热方式可以有效降低电源温度，提高电源的可靠性和寿命。

3. 应用领域600A整流开关电源广泛应用于工业、通信、医疗等领域。

具体应用包括：•工业自动化设备•通信基站•医疗设备•电力系统•航空航天等4. 总结600A整流开关电源是一种能够提供最大电流为600安培的整流开关电源。

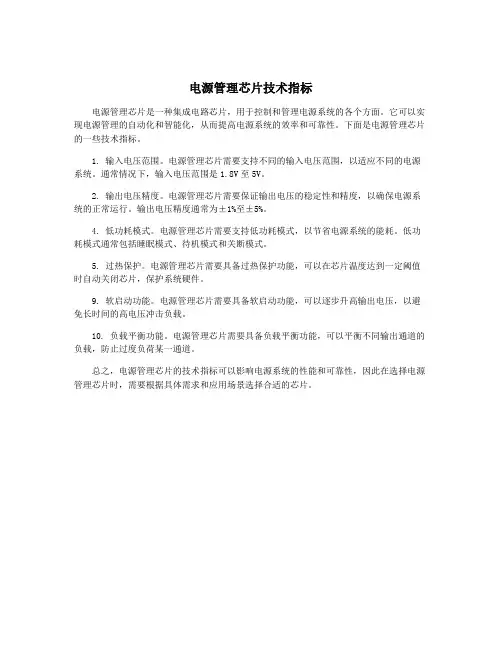

电源管理芯片技术指标
电源管理芯片是一种集成电路芯片，用于控制和管理电源系统的各个方面。

它可以实现电源管理的自动化和智能化，从而提高电源系统的效率和可靠性。

下面是电源管理芯片的一些技术指标。

1. 输入电压范围。

电源管理芯片需要支持不同的输入电压范围，以适应不同的电源系统。

通常情况下，输入电压范围是1.8V至5V。

2. 输出电压精度。

电源管理芯片需要保证输出电压的稳定性和精度，以确保电源系统的正常运行。

输出电压精度通常为±1%至±5%。

4. 低功耗模式。

电源管理芯片需要支持低功耗模式，以节省电源系统的能耗。

低功耗模式通常包括睡眠模式、待机模式和关断模式。

5. 过热保护。

电源管理芯片需要具备过热保护功能，可以在芯片温度达到一定阈值时自动关闭芯片，保护系统硬件。

9. 软启动功能。

电源管理芯片需要具备软启动功能，可以逐步升高输出电压，以避免长时间的高电压冲击负载。

10. 负载平衡功能。

电源管理芯片需要具备负载平衡功能，可以平衡不同输出通道的负载，防止过度负荷某一通道。

总之，电源管理芯片的技术指标可以影响电源系统的性能和可靠性，因此在选择电源管理芯片时，需要根据具体需求和应用场景选择合适的芯片。

7、故障判断依据 ★电源设备的主要故障判断依据 当设备出现主要技术性能不符合要求，不检修将影响设备和 系统正常工作的障碍，则判定为设备故障。主要电源设备发生如 下障碍时判定为故障： ａ.整流设备：不能输出额定电流、电压超出允许范围、杂 音电压高、稳压精度低于规定值、影响设备和系统工作或安全的 告警、保护性能异常等。 ｂ.配电设备：不能输出额定电流、电压变化超出规定范围、 动作失灵、影响设备和系统工作或安全的告警、保护性能异常等。
2）大型通信枢纽等局（站）可按不同楼层分层设置多个独立的供 电系统，分别向各种通信机房供电。 3）一般通信局（站）可采用设立一个集中的电力室和电池室的供 电方式，也可以采用分散的供电方式。 4）小容量的通信局（站）可采用一体化供电方式。
六、电源系统可靠性和设备参考配置
1、可靠性是衡量系统和设备的一项重要的综合性质量指标.电 源系统可靠性是衡量通信局(站)电源系统和组成系统各设备的一项 综合性质量指标。 通信局(站)电源系统可靠性是通信局(站)的一个组成部分,也 是通信网总体可靠性的一个组成部分。 2、根据通信局(站)电源系统可靠性指标,可科学地确定组成电 源系统各设备的相应配置.
2)发电机组的参考配置 ａ.发电机组的容量配置 一类或二类市电供电方式下，发电机组的容量应能同时满足 通信负荷功率、蓄电池组的充电功率、机房保证空调功率以及其 他保证负荷功率：三类市电供电方式应包括部分生活用电；四类 市电供电方式应包括全部生活用电。 ｂ .发电机组的台数配置 一类市电供电方式下，仅考虑主用机组，台数根据总容量大 小和其他条件配置一台或多台；二到四类市电供电方式下，两台 机组互为备用。
三、直流基础电源
向各种通信设备和二次变换电源设备或装置提供直流电压的电 源为直流基础电源。 1、通信局（站）用直流基础电源的电压种类为首选-48V电源电压， 过渡时期暂留的电源电压为－24V。 2、通信机房内每一个机架的直流输入端子处-48V电压允许变动范 围为-40V～-57V。 -48V直流电源输出端子处测量的杂音电压指标如下：

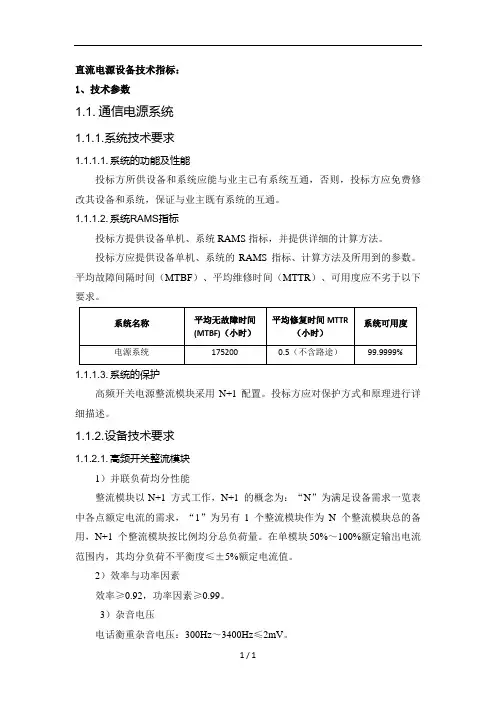

直流电源设备技术指标：1、技术参数1.1. 通信电源系统1.1.1. 系统技术要求1.1.1.1. 系统的功能及性能投标方所供设备和系统应能与业主已有系统互通，否则，投标方应免费修改其设备和系统，保证与业主既有系统的互通。

1.1.1.2. 系统RAMS指标投标方提供设备单机、系统RAMS指标，并提供详细的计算方法。

投标方应提供设备单机、系统的RAMS指标、计算方法及所用到的参数。

平均故障间隔时间（MTBF）、平均维修时间（MTTR）、可用度应不劣于以下要求。

1.1.1.3. 系统的保护高频开关电源整流模块采用N+1配置。

投标方应对保护方式和原理进行详细描述。

1.1.2. 设备技术要求1.1.2.1. 高频开关整流模块1）并联负荷均分性能整流模块以N+1 方式工作，N+1 的概念为：“N”为满足设备需求一览表中各点额定电流的需求，“1”为另有1 个整流模块作为N 个整流模块总的备用，N+1 个整流模块按比例均分总负荷量。

在单模块50%～100%额定输出电流范围内，其均分负荷不平衡度≤±5%额定电流值。

2）效率与功率因素效率≥0.92，功率因素≥0.99。

3）杂音电压电话衡重杂音电压：300Hz～3400Hz≤2mV。

峰—峰值杂音电压：0MHz～20MHz≤200mV。

宽频杂音电压：3.4kHz～150kHz≤100mV；0. 15MHz～30MHz≤30mV。

离散杂音电压：3.4kHz～150kHz≤5mV；150kHz～200kHz≤3mV；200kHz～500kHz≤2mV；0. 5MHz～30MHz≤1mV。

4）负载效应不超过直流输出电压整定值的±0.5%。

5）源效应不超过直流输出电压整定值的±0.1%。

6）温度系数（1/℃）不超过直流输出电压整定值的±2‰。

7）稳压精度不超过直流输出电压整定值的±0.6%。

8）绝缘交流电路对地、交流电路对直流电路之间应能承受50Hz,1500V 的交流电压1min 无击穿、无飞弧现象，漏电流≤30mA。

PC电源的技术指标一、电气性能电气性能方面业界一般采用I ntel 的《ATX Power Supply Design Guide》和《SFX Power Supply Design Guide》，这里还可参考公司标准“微机用开关稳压电源”，其它的见以下的“电源应符合的标准与规范”，这里只介绍一些1、和（向200V ~240V地区出口）两种，以适用于世界各国，中国国内输入电压为AC 180V ~ 264V，出口电源的输入电压均采用AC85V ~135V（向AC100V ~ 120V地区和国家出口）和AC180V ~ 264V（向AC200V ~ 240V地区和国家出口）两种，当然，也有特殊地区和国家的输入电压范围，要作相应的输入电压设计线路了。

为了方便生产和安装，对于使用不同输入电压的地区和国家，电源统一在输入线路部分安装了切换开关，作以上两种输入电压的切换，这就要求，必须明白出货地点的输入电压规格，以免出错，同时，对于安装了此切换开关的电源，一般要求在输入线路中安装输入电压异常保护器件―――吸收器件（如压敏电阻、负温电阻等），以保护后面线路的正常，从而个电网周期），共同产生的电流对电源和外接机器设备的影响，以避免发生绝缘破坏、闪烁、电弧等异常现象。

1．6抗扰度：只要是用电装置，都会对周围产生不同程度的电磁和辐射干扰，电源工作时，所产生的静电放电、电压快速瞬变、射频／工频电磁场对用电机器设备的抗扰程度，也经常所说的电磁干扰，所包含的内容很多，如电磁传导，中国的电磁传导标准是CCEET长城认证A级和B级等等，不同的国家有具体的标准，以及测试和检验方法，后面会讲到此具体内容。

1．7冲击电流：冲击电流系输入电压按规定时间间隔接通或断开时，输入电流达到稳定状态前所通过的最大瞬时电流（即0 ~P峰值），PC电源输入接通和输出电压上升时两种情况。

它受输入开关等容量定数值（如30W等）。

1．10功率因数：有关此方面的内容，请看后面详细讲到的“谐波电流、功率因数及PC电源的PFC技术”，这里就不再多赘述了。

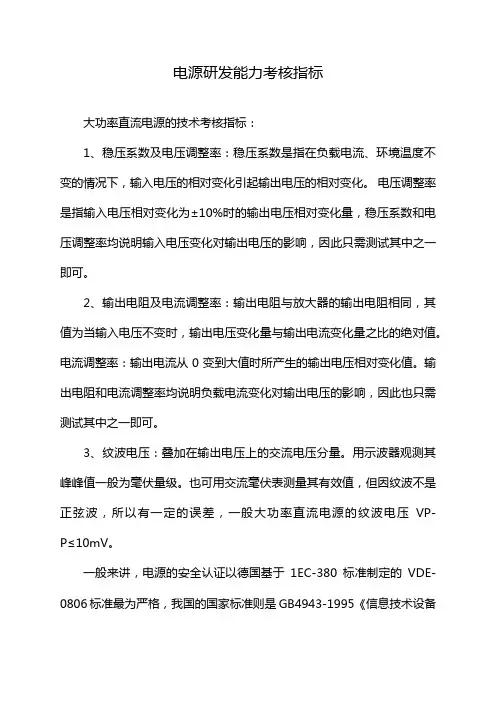

电源研发能力考核指标大功率直流电源的技术考核指标：1、稳压系数及电压调整率：稳压系数是指在负载电流、环境温度不变的情况下，输入电压的相对变化引起输出电压的相对变化。

电压调整率是指输入电压相对变化为±10%时的输出电压相对变化量，稳压系数和电压调整率均说明输入电压变化对输出电压的影响，因此只需测试其中之一即可。

2、输出电阻及电流调整率：输出电阻与放大器的输出电阻相同，其值为当输入电压不变时，输出电压变化量与输出电流变化量之比的绝对值。

电流调整率：输出电流从0变到大值时所产生的输出电压相对变化值。

输出电阻和电流调整率均说明负载电流变化对输出电压的影响，因此也只需测试其中之一即可。

3、纹波电压：叠加在输出电压上的交流电压分量。

用示波器观测其峰峰值一般为毫伏量级。

也可用交流毫伏表测量其有效值，但因纹波不是正弦波，所以有一定的误差，一般大功率直流电源的纹波电压VP-P≤10mV。

一般来讲，电源的安全认证以德国基于1EC-380标准制定的VDE-0806标准最为严格，我国的国家标准则是GB4943-1995《信息技术设备(包括电气设备)的安全》。

无论是哪一国制定的标准，大都从爬电距离、抗电强度、漏电流、温度等几个方面做出了严格规定。

爬电距离的要求：爬电距离指沿绝缘表面测得的两个导电器件之间或导电器件与设备界面之间的最短距离。

UL、CSA和VDE安全标准强调了爬电距离的安全要求，这是为了防止器件间或器件和地之间打火从而威胁到人身安全。

抗电强度的要求：在交流输入线之间或交流输入与机壳之间由零电压加到交流1500V或直流2200V时，不击穿或拉电弧即为合格。

关于漏电流的要求：UL和CSA均要求暴露的、不带电的金属部分均应与大地相接。

漏电流的测量是通过在这些部分与大地之间接一个1.5kΩ的电阻，测其漏电流。

开关电源的漏电流，在260V交流输入下，不应超过3.5mA。

温度的要求：安全标准对电器的温度要求很重视，同时要求材料有阻燃性。

未来发展趋势预测
智能化和自动化测试
随着人工智能和自动化技术的发展，未来电源测试将更加智能化和 自动化，提高测试效率和准确性。
绿色环保和高效能
环保和节能成为全球关注的热点，未来电源产品将更加注重绿色环 保和高效能，推动电源行业向可持续发展方向转型。
多功能集成和定制化
随着电子设备的多样化需求，未来电源产品将更加注重多功能集成和 定制化，满足不同应用场景的个性化需求。
03 测试方法及原理介绍
CHAPTER
静态测试方法
01
02
03
直流电压测试
通过测量电源输出的直流 电压值，判断其是否在设 计范围内。
纹波电压测试
测量电源输出中的交流分 量，以评估电源的稳定性 和噪声性能。
静态电流测试
在电源无负载或轻载状态 下，测量其消耗的电流， 以评估电源的待机功耗。
动态测试方法
目前电源性能评价缺乏统一的标准，不同厂家和 机构采用不同的测试方法和评价指标，导致评价 结果难以比较和互认。
测试方法和设备不完善
现有的电源测试方法和设备在准确性和可重复性 方面存在不足，无法满足高精度、高效率的测试 需求。
行业监管和认证体系不健全
电源行业缺乏有效的监管和认证体系，导致市场 上存在大量质量参差不齐的产品，给消费者和行 业带来安全隐患。
线性度
表示电源设备输出电压与输入电压或负载电流之间的线性关系程度。线性度越好 ，电源设备的输出特性越稳定，越能满足精密电子设备的要求。
效率与功率因数
效率
指电源设备将输入功率转换为输出功率的能力。效率越高，电源设备的能量转换效率越高，能源利用率越高。
功率因数
表示电源设备输入有功功率与视在功率之比。功率因数越高，电源设备对电网的污染越小，越符合绿色环保的要 求。同时，高功率因数还能降低电网负荷和线路损耗，提高电网的运行效率。

交、直流配电屏
交流配电屏监控功能 测量电流、电压，数字显示
告警监控板：欠压、缺相、过压告警功能
与系统监控模块通信
交、直流配电屏
直流配电屏电气性能
1.额定容量：1000A、1600A、2000A，2500A。 2.电池接线排要求具备多线接入；并分别装有熔断器 3.直流配电屏电压降在额定负载时应≤500mv 4.负载分路 1600A直流配电屏 熔断器400A×6路、200A×2路、100A×2路、50A×2路； 2000A直流配电屏： 熔断器400A×8路、200A×4路、100A×4路、50A×4路； 2500A直流配电屏 熔断器400A×10路、200A×4路、100A×4路、50A×4路；
三进三出UPS电源设备
1.输入指标： 输入电压：AC 380V (主输入三相三线，旁路输入 电源为三相四线), 输入允许变动范围：15% 频率范围：额定频率为50Hz，允许变化范围： 50Hz4％。 输入功率因数：≥0.95。 输入电压波形失真度：＜5% 输入电流总谐波成 分：＜10%（3-39次THDA） 逆变器输入指标：电压范围 (1.70xN-2.40xN)VDC
开关电源整流架
监控模块告警量
交流输入空开状态防雷器故障 交流输入过/欠压、交流输入缺相、交流停电
直流过/欠压、电池组过/欠压、电池组充电过流
交流柜通讯中断、直流柜通讯中断 电池房过温、测点1/2温度过温 输出支路断、电池组支路断 风扇故障、模块保护、模块工作故障、模块通讯中断。
组合开关电源系统
组合开关电源系统设备电气性能
4.整流模块:软启动功能 限流功能，可调 5.功率因数: 满载状态下，整流器在单机输出最大功率不小于 1500W时，功率因数不小于0.92 整流器在单机输出最大功率小于1500W时，功率因 数应不小于0.95 6.效率η 50%～100%负载下，整流器在单机输出最大功率 不小于1500W时，其效率应不小于90％ 整流器在单机输出最大功率小于1500W时，效率应 不小于85％

直流电源设备技术指标：1、技术参数1.1. 通信电源系统1.1.1. 系统技术要求1.1.1.1. 系统的功能及性能投标方所供设备和系统应能与业主已有系统互通，否则，投标方应免费修改其设备和系统，保证与业主既有系统的互通。

1.1.1.2. 系统RAMS指标投标方提供设备单机、系统RAMS指标，并提供详细的计算方法。

投标方应提供设备单机、系统的RAMS指标、计算方法及所用到的参数。

平均故障间隔时间（MTBF）、平均维修时间（MTTR）、可用度应不劣于以下要求。

1.1.1.3. 系统的保护高频开关电源整流模块采用N+1配置。

投标方应对保护方式和原理进行详细描述。

1.1.2. 设备技术要求1.1.2.1. 高频开关整流模块1）并联负荷均分性能整流模块以N+1 方式工作，N+1 的概念为：“N”为满足设备需求一览表中各点额定电流的需求，“1”为另有1 个整流模块作为N 个整流模块总的备用，N+1 个整流模块按比例均分总负荷量。

在单模块50%～100%额定输出电流范围内，其均分负荷不平衡度≤±5%额定电流值。

2）效率与功率因素效率≥0.92，功率因素≥0.99。

3）杂音电压电话衡重杂音电压：300Hz～3400Hz≤2mV。

峰—峰值杂音电压：0MHz～20MHz≤200mV。

宽频杂音电压：3.4kHz～150kHz≤100mV；0. 15MHz～30MHz≤30mV。

离散杂音电压：3.4kHz～150kHz≤5mV；150kHz～200kHz≤3mV；200kHz～500kHz≤2mV；0. 5MHz～30MHz≤1mV。

4）负载效应不超过直流输出电压整定值的±0.5%。

5）源效应不超过直流输出电压整定值的±0.1%。

6）温度系数（1/℃）不超过直流输出电压整定值的±2‰。

7）稳压精度不超过直流输出电压整定值的±0.6%。

8）绝缘交流电路对地、交流电路对直流电路之间应能承受50Hz,1500V 的交流电压1min 无击穿、无飞弧现象，漏电流≤30mA。

开关电源的性能指标和测试规范第一部分：电源指标的概念、定义一．描述输入电压影响输出电压的几个指标形式。

1．绝对稳压系数。

A．绝对稳压系数：表示负载不变时，稳压电源输出直流变化量△U0与输入电网变化量△Ui之比。

既：K=△U0/△Ui。

B．相对稳压系数：表示负载不变时，稳压器输出直流电压Uo的相对变化量△Uo与输出电网Ui的相对变化量△Ui之比。

急：S=△Uo/Uo / △Ui/Ui2. 电网调整率。

它表示输入电网电压由额定值变化+-10%时，稳压电源输出电压的相对变化量，有时也以绝对值表示。

3. 电压稳定度。

负载电流保持为额定范围内的任何值，输入电压在规定的范围内变化所引起的输出电压相对变化△Uo/Uo （百分值），称为稳压器的电压稳定度。

二．负载对输出电压影响的几种指标形式。

1．负载调整率（也称电流调整率）。

在额定电网电压下，负载电流从零变化到最大时，输出电压的最大相对变化量，常用百分数表示，有时也用绝对变化量表示。

2．输出电阻（也称等效内阻或内阻）。

在额定电网电压下，由于负载电流变化△IL引起输出电压变化△Uo，则输出电阻为Ro=|△Uo/△IL| 欧。

三．纹波电压的几个指标形式。

1．最大纹波电压。

在额定输出电压和负载电流下，输出电压的纹波（包括噪声）的绝对值的大小，通常以峰峰值或有效值表示。

2．纹波系数Y（%）。

在额定负载电流下，输出纹波电压的有效值Urms与输出直流电压Uo之比，既y=Umrs/Uo x100%3．纹波电压抑制比。

在规定的纹波频率（例如50HZ）下，输出电压中的纹波电压Ui~与输出电压中的纹波电压Uo~之比，即：纹波电压抑制比=Ui~/Uo~ 。

这里声明一下：噪声不同于纹波。

纹波是出现在输出端子间的一种与输入频率和开关频率同步的成分，用峰-峰（peak to peak）值表示，一般在输出电压的%以下；噪声是出现在输出端子间的纹波以外的一种高频成分，也用峰-峰（peak to peak）值表示，一般在输出电压的1%左右。

1.2不间断电源(UPS) 系统的组成与技术要求
1.不间断电源(UPS) 系统的供电装置和设备应包括：(1)正常工作状态下的供电设备，包括建筑物内交、直流供电，以及供电传输、操作、保护和改善电能质量的全部设备和装置。(2)应急工作状态下的供电设备，包括建筑物内配备的应急柴油发电机组、备用蓄电池组、充电设备和不间断供电设备等。(3) 柴油发电机组与不间断电源(UPS) 的供电连接方式按设计要求施工。2.不间断电源(UPS) 组成(1)输人整流滤波电路：将交流电变换为直流电，并能保持输出电压和抑制电网干扰。(2)功率因数校正电路：用来提高功率因数、降低谐波干扰，并使电网的输人电流成为与输人电压接近同相位的正弦波。(3)蓄电池：蓄电池组是UPS的心脏， 是UPS的蓄能装置。(4)充电电路：充电电路独立于逆变器工作，在充电阶段向蓄电池组恒流充电，随着电压的上升，当达到其浮充电压时，充电器改为恒压土作，直到充电完成。(5)逆变器：逆变器将来自整流器的直流电转变成交流电，通常其波形为准方波， 在线式UPS采用正弦脉宽调制(S PWM)波，经LC滤波后得到标准正弦波。(6)静态开关电路：静态开关电路作为保护设备和供电转换器件， 用来保护UPS的负载， 同时是市电供电变为逆变器供电的转换器件。(7)其附属装置包括控制、检测、显示及保护电路。
(2)交流配电屏的技术要求：3451)额定容量：交流三相五线，380/220V，50Hz。2)输人要求：两路交流电源输入，可人工或自动切换，自动系统应具有电气和机械双重联锁。靠五3)负载分路，应符合设计要求。4)输人端应有可靠的防雷击和浪涌保护装置；底座上应有防雷和保护接地端子。5)中性线汇流排应与机架绝缘。
1.4不间断电源对直流配电系统的要求
1.直流配电系统的基本要求
(1)直流配电屏的技术要求：1)输出额定电流：根据设计要求，分不同的电流等级。2)负载分路：根据设计要求。3)可接人两组电池，并分别装有熔断器，一主一备。4)直流屏的主回路、电池回路和200A以上的负载分路应分别装有分流器。5)屏内放电回路的电压降在满载时应小于500mV。6)多台同容量的直流屏应能并联工作。证7)应有过压、欠压报警，应有过流保护和输出端浪涌吸收装置，并具有熔丝熔断报警功能，可实现声光报警。

UPS不间断电源的技术指标日期2009-7-31 15:24:38 人气267 标签一、定额与特性1、额定输出功率这是指环境温度为040度标高为1000M以下时可连续运行的视在功率。

2、交流输入电压额定值以及允许变动范围允许变动范围一般为±10。

3、输出电压额定值与精度计算机的电压变动一般允许为±10左右但UPS的输出电压一般为±12左右。

4、被指定的负载功率因数或者在负载功率因数范围内的额定输出电流额定负载功率与允许有效输出功率的关系一般为85左右。

5、输入电源频率的额定值与允许变动范围考虑到为非常用发电装置的电源输入电源的频率允许变动范围±5左右。

6、输出频率的额定值与精度UPS的内部振荡器采用晶振因此输出频率精度非常高但与外部同步工作时由外部频率支配着计算机的允许变动范围通常为±1。

因此外部同步范围一般为±1。

7、被指定线形负载时的输出电压失真度失真度通常为±5。

8、允许的负载不平衡它表示三相输出时间的不平衡度与电压不平衡有关。

9、负载不平衡与电压不平衡之间的关系对于线间电压的最大与最小值之差计算机的电压不平衡度一般为5左右这时UPS的负载不平衡度为±30左右。

10、线电压或相电压的相位偏差的允许范围三相输出时相位角偏差无特殊问题一般不表示。

11、负载功率因数允许范围计算机一般是滞后功率因数为80-95 左右UPS的允许范围滞后功率因数为70-100左右。

如超过额定负载功率因数则需要降低输出容量。

12、在被指定的负载电流阶梯壮变化时输出电压的瞬时变化及恢复时间计算机的输出电压瞬时的变化一般允许为±15±18左右恢复时间允许为0.5秒左右。

一般在交流输入电压通断时在负载在50到100之间急剧变化时在并联的UPS通断时的所有条件下UPS输出电压的瞬时变化保证为±8恢复时间为0.1秒。

13、额定负载时UPS的效率UPS的整个效率应包括电池的效率和逆变器的效率。

600a整流开关电源技术指标一、整流开关电源的基本概念整流开关电源，作为一种电力电子装置，主要用于将输入的交流电压转换为稳定的直流电压，以满足各种电子设备、仪器和系统的电源需求。

它在现代电子技术领域中具有广泛的应用，如通信、计算机、家电等行业。

二、整流开关电源的技术指标概述1.转换效率：指整流开关电源将输入的交流电能转换为输出直流电能的效率。

高转换效率有助于降低能耗和减少散热问题。

2.输出电压波动与噪声：衡量整流开关电源输出电压的稳定性和纯净度。

电压波动和噪声会影响负载设备的正常工作，因此需要控制在一定范围内。

3.输出功率：表示整流开关电源能够提供的功率大小，与负载设备的功率需求相匹配。

输出功率越高，所能驱动的负载设备越多。

4.工作温度：整流开关电源在正常运行时，内部会产生一定的热量。

工作温度过高会影响电源的寿命和稳定性，因此需要控制在合理范围内。

5.可靠性：整流开关电源在长期运行过程中不出现故障的概率。

可靠性越高，电源的稳定性和使用寿命越好。

6.安全性：整流开关电源在设计和制造过程中应具备一定的安全防护措施，如过压、过流、短路等保护功能，确保使用过程中的安全。

三、整流开关电源技术指标的优化策略1.选择高性能的元器件：优化开关电源的转换效率和可靠性。

2.合理布局和散热设计：提高电源的工作温度稳定性和寿命。

3.采用先进的控制策略：降低输出电压波动和噪声。

4.增加保护功能：提高整流开关电源的安全性。

四、应用案例分析以通信基站为例，通信基站对电源的稳定性、可靠性和输出功率有较高要求。

通过选用高性能的整流开关电源，可以实现高效、稳定、安全的供电，满足通信设备的需求。

五、总结与展望整流开关电源技术指标的优化是提高电源性能的关键。
