建筑物电子信息系统防雷技术规范

建筑物电子信息系统防雷技术标准(GB50343-2004)〔引用〕2007-03-22 08:44第一章总那么第条为了使电子计算机机房设计确保电子计算机系统稳定可靠运行及保障机房工作人员有良好的工作环境，做到技术先进、经济合理、平安适用、确保质量，制定本标准。

第条本标准适用于陆地上新建、改建和扩建的主机房建筑面积大于或等于140平方m的电子计算机机房的设计。

本标准不适用于工业控制用计算机机房和微型计算机机房。

第条电子计算机机房设计除应执行本标准外，尚应符合现行国家有关标准标准的规定。

第二章机房位置及设备布置第一节电子计算机机房位置选择第条电子计算机机房在多层建筑或高层建筑物内宜设于第二、三层。

第2.1.2条电子计算机机房位置选择应符合以下要求：一、水源充足、电子比拟稳定可靠，交通通讯方便，自然环境清洁；二、远离产生粉尘、油烟、有害气体以及生产或贮存具有腐蚀性、易燃、易爆物品的工厂、仓库、堆场等；三、远离强振源和强噪声源；四、避开强电磁场干扰。

第条当无法避开强电磁场干扰或为保障计算机系统信息平安，可采取有效的电磁屏蔽措施。

第二节电子计算机机房组成第条电子计算机机房组成应按计算机运行特点及设备具体要求确定，一般宜由主机房、根本工作间、第一类辅助房间、第二类辅助房间、第三类辅助房间等组成。

第条电子计算机机房的使用面积应根据计算机设备的外形尺寸布置确定。

在计算机设备外形尺寸不完全掌握的情况下，电子计算机机房的使用面积应符合以下规定：一、主机房面积可按以下方法确定：1.当计算机系统设备已选型时，可按下式计算：A=K∑S 〔-1〕式中A--计算机主机房使用面积〔m2〕；K--系数，取值为5～7；S--计算机系统及辅助设备的投影面积〔m2〕。

2.当计算机系统的设备尚未选型时，可按下式计算：A=KN 〔-1〕式中K--单台设备占用面积，可取4.5～5.5〔m2v/台〕；N--计算机主机房内所有设备的总台数。

二、根本工作间和第一类辅助房间面积的总和，宜等于或大于主机房面积的1.5倍。

建筑物电子信息系统防雷技术规范近年来，随着电子信息技术的发展，建筑物中的电子设备及其配套的电子信息系统的使用越来越广泛。

由于电子设备的特殊性，它们更容易受到自然环境的影响，尤其是雷电。

雷电可以对建筑物中的电子设备造成严重破坏和甚至灾难。

因此，为了保护建筑物中的电子设备和电子信息系统，就必须采取有效的防雷技术措施。

为此，我国针对建筑物电子信息系统防雷技术，制定了《建筑物电子信息系统防雷技术规范》（以下简称《规范》），以确保建筑物电子信息系统的安全和可靠。

《规范》规定了建筑物电子信息系统防雷工程的设计、施工、管理、检测、验收等内容，以及防雷技术的应用规范和技术要求。

首先，《规范》提出了建筑物电子信息系统防雷工程的设计原则，不仅要充分考虑到不同地区的时空特点，还要分析建筑物电子信息系统的特点、工作状态及使用条件，及时采取适当的技术措施，以降低其受到雷电的潜在影响。

其次，《规范》分为雷击和未雷击，分别提出了正确的防雷技术措施。

在建筑物电子信息系统中，应采用导雷网屏蔽、隔雷针和电源静电保护装置等多种防雷技术，以减少雷击对建筑物电子信息系统的破坏。

此外，建筑物电子信息系统中还应安装专业防雷检测设备，定期检查和维护，确保其有效性。

除了需要采取物理性技术措施防止雷电灾害外，《规范》还对雷电防护设计中采用的技术和管理措施进行了全面和细致的要求，包括防雷工程施工、管理和继承维护等技术要求。

如果不遵守这些规定，可能会在建筑物电子信息系统施工过程中出现安全隐患，从而产生严重的损失和损害。

遵守《建筑物电子信息系统防雷技术规范》，是保护建筑物电子信息系统安全、稳定运行的必要前提。

技术人员在安装和使用建筑物中的电子设备和电子信息系统时，应加强日常检查，按规定要求安装和使用合格的防雷设备，以确保建筑物电子信息系统的安全。

业主也应建立一套完善的管理制度，对使用建筑物电子信息系统的技术人员进行培训，以确保该设施能够安全可靠地使用。

建筑物电子信息系统防雷技术规范一、引言建筑物电子信息系统是指为了满足建筑物内电子设备运行需要而建设的系统，包括通信系统、网络系统、安防系统等。

随着科技的发展，电子信息系统在建筑物中的应用越来越广泛。

然而，雷电对建筑物电子信息系统的安全造成了严重的威胁。

为了确保建筑物电子信息系统的正常运行和使用，制定本防雷技术规范，旨在规定建筑物电子信息系统防雷的必要技术要求和防雷措施。

二、技术要求1. 防雷设施建设：建筑物电子信息系统的防雷设施应根据建筑物的实际情况进行合理设计。

包括建筑物外接闪电等防雷器、接地装置以及预防雷电波通过线路进入建筑物的措施。

2. 天线避雷器：对于通信系统、无线网络系统等使用天线的电子信息系统，应安装天线避雷器。

天线避雷器具备快速反应速度和高能量吸收能力，能有效保护建筑物内的电子设备。

3. 建筑物接地系统：建筑物的接地系统是防雷的基础。

接地装置应符合国家相关标准要求，并与建筑物的金属结构、设备设施等可导电部分连接良好，确保防雷措施的有效性。

4. 防雷保护装置：对于建筑物内重要的电子设备，应设置防雷保护装置，如防雷电源、防雷插座等。

防雷保护装置能够及时将雷电流引入地下，保护电子设备的安全运行。

5. 建筑物导线布线：建筑物内的导线布线应合理规划，避免在高雷电活动频繁区域设置。

导线应选择符合防雷要求的特殊材料，以提高其防雷性能。

同时，导线的连接点应进行可靠的接地，保证设备与设备之间的互联能够正常运行。

三、防雷措施1. 选择合适的建筑物位置：在选址阶段，应避开雷击频繁和雷电活动强度较高的地区，选择相对安全的建筑物位置，减少雷电对建筑物电子信息系统的威胁。

2. 定期进行防雷设施维护和检查：防雷设施应定期进行检查和维护，确保其正常运行。

特别是雷电接地装置，应及时清除导电部分的积灰和杂物，保持良好的接地效果。

3. 安装避雷带：对于高层建筑物，应安装避雷带。

避雷带能将雷电引入地下，避免雷电对建筑物电子信息系统造成直接威胁，提高系统的安全性。

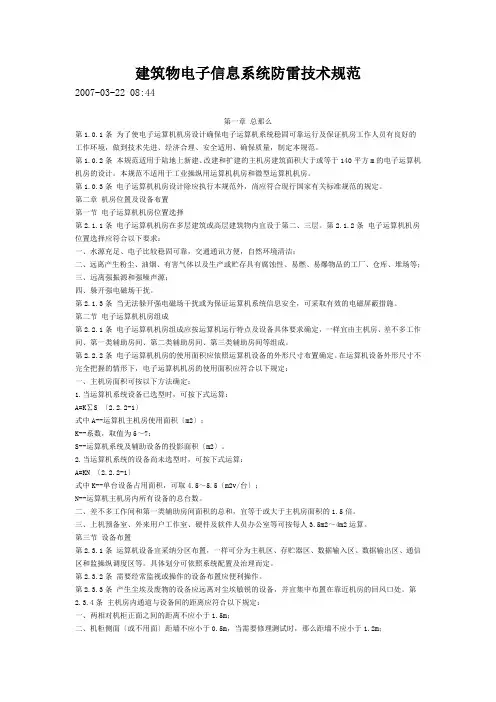

建筑物电子信息系统防雷技术规范2007-03-22 08:44第一章总那么第1.0.1条为了使电子运算机机房设计确保电子运算机系统稳固可靠运行及保证机房工作人员有良好的工作环境，做到技术先进、经济合理、安全适用、确保质量，制定本规范。

第1.0.2条本规范适用于陆地上新建、改建和扩建的主机房建筑面积大于或等于140平方m的电子运算机机房的设计。

本规范不适用于工业操纵用运算机机房和微型运算机机房。

第1.0.3条电子运算机机房设计除应执行本规范外，尚应符合现行国家有关标准规范的规定。

第二章机房位置及设备布置第一节电子运算机机房位置选择第2.1.1条电子运算机机房在多层建筑或高层建筑物内宜设于第二、三层。

第2.1.2条电子运算机机房位置选择应符合以下要求：一、水源充足、电子比较稳固可靠，交通通讯方便，自然环境清洁；二、远离产生粉尘、油烟、有害气体以及生产或贮存具有腐蚀性、易燃、易爆物品的工厂、仓库、堆场等；三、远离强振源和强噪声源；四、躲开强电磁场干扰。

第2.1.3条当无法躲开强电磁场干扰或为保证运算机系统信息安全，可采取有效的电磁屏蔽措施。

第二节电子运算机机房组成第2.2.1条电子运算机机房组成应按运算机运行特点及设备具体要求确定，一样宜由主机房、差不多工作间、第一类辅助房间、第二类辅助房间、第三类辅助房间等组成。

第2.2.2条电子运算机机房的使用面积应依照运算机设备的外形尺寸布置确定。

在运算机设备外形尺寸不完全把握的情形下，电子运算机机房的使用面积应符合以下规定：一、主机房面积可按以下方法确定：1.当运算机系统设备已选型时，可按下式运算：A=K∑S 〔2.2.2-1〕式中A--运算机主机房使用面积〔m2〕；K--系数，取值为5～7；S--运算机系统及辅助设备的投影面积〔m2〕。

2.当运算机系统的设备尚未选型时，可按下式运算：A=KN 〔2.2.2-1〕式中K--单台设备占用面积，可取4.5～5.5〔m2v/台〕；N--运算机主机房内所有设备的总台数。

建筑物电子信息系统防雷技术规范This manuscript was revised by JIEK MA on December 15th, 2012.建筑物电子信息系统防雷技术规范一.防雷与接地(一). 电源线路防雷与接地应符合下列规定：1 进、出电子信息系统机房的电源线路不宜采用架空线路。

2 电子信息系统设备采用TN 交流配电系统时，配电线路和分支线路必须采用TN—S 系统的接地方式。

4 在直击雷非防护区（LPZ0）或直击雷防护区（LPZO）与第一防护区（LPZ1）交界处应安装通过Ⅰ级分类试验的开关型浪涌保护器或限压型浪涌保护器作为第一级保护；第一防护区之后的各分区（含LPZ1区）交界处应安装限压型浪涌保护器。

使用直流电源的信息设备，视其工作电压要求，宜安装适配的直流电源浪涌保护器。

5 浪涌保护器连接导线应平直，其长度不宜大于。

当电压开关型浪涌保护器至限压型浪涌保护器之间的线路长度小于10m、限压型浪涌保护器之间的线路长度小于5m时，在两级浪涌保护器之间应加装退耦装置。

当浪涌保护器具有能量自动配合功能时，浪涌保护器之间的线路长度不受限制。

浪涌保护器应有过电流保护装置，并宜有劣化显示功能。

6 浪涌保护器安装的数量，应根据被保护设备的抗扰度和雷电防护分级确定。

(二).信号线路的防雷与接地应符合下列规定1 进、出建筑物的信号线缆，宜选用有金属屏蔽层的电缆，并宜埋地敷设，在直击雷非防护区（LPZ0）或直击雷防护区（LPZO）与第一防护区（LPZ1）交界处，电缆金属屏蔽层应做等电位连接并接地。

电子信息系统设备机房的信号线缆内芯线相应端口，应安装适配的信号线路浪涌保护器，浪涌保护器的接地端及电缆内芯的空线对应接地。

2 电子信息系统信号线路浪涌保护器的选择，应根据线路的工作频率、传输介质、传输速率、(三).天馈线路的防雷与接地应符合下列规定1 架空天线必须置于直击雷防护区（LPZO）内。

2 天馈线路浪涌保护器的选择，应根据被保护设备的工作频率、平均输出功率、连接器型式及特性阻抗等参数，选用插入损耗及电压驻波比小，适配的天馈线路浪涌保护器。

GB50343-建筑物电子监测系统防雷技术
规范
本文档旨在阐述GB《建筑物电子监测系统防雷技术规范》的相关要点和标准，以指导建筑物电子监测系统防雷技术的实施。

1. 范围
本规范适用于建筑物电子监测系统的防雷设计和施工。

其中，建筑物电子监测系统是指用于监测建筑物结构、土体、设备和环境的电子设备和传感器的系统。

2. 术语和定义
本章节介绍了在本规范中使用的术语和定义，以便在后续内容中更好地理解和应用。

3. 技术要求
本章节详细描述了建筑物电子监测系统的防雷技术要求，包括系统设计、设备选型、接地系统、防雷装置等。

4. 施工和验收
本章节指导了建筑物电子监测系统的施工过程以及验收标准。

包括施工方案编制、施工工序控制、设备安装调试、技术文档编制等。

5. 运行和维护
本章节介绍了建筑物电子监测系统的运行管理和维护要点，包括系统运行状态监测、数据采集与分析、故障处理和维修保养等。

6. 相关标准
本章节列举了与本规范相关的国家标准和行业标准，供用户参考和深入了解。

7. 附录
本章节包括规范中所引用的相关附录文件和示例。

以上是《GB50343-建筑物电子监测系统防雷技术规范》的简要内容介绍。

该规范旨在确保建筑物电子监测系统的防雷技术能够安全、稳定、有效地运行，促进建筑物结构和设备的保护和管理。

中华人民共和国国家标准建筑物电子信息系统防雷技术规范GB 50343—2004条文说明1 总则1.0.1 随着经济建设的高速发展，电子信息设备的应用已深入至国民经济、国防建设和人民生活的各个领域，各种电子、微电子装备已在各行业大量使用。

由于这些系统和设备耐过电压能力低，雷电高电压以及雷电电磁脉冲侵入所产生的电磁效应、热效应都会对系统和设备造成干扰或永久性损坏。

每年我国电子设备因雷击造成的经济损失相当惊人。

因此解决电子信息系统对雷电灾害的防护问题，雷电防护标准的制定工作，十分重要。

由于雷击发生的时间和地点以及雷击强度的随机性，因此对雷击的防范，难度很大，要达到阻止和完全避免雷击的发生是不可能的。

国际电工委员会标准IEC一61024和国家标准GB 50057均明确指出，建筑物安装防雷装置后，并非万无一失的。

所以按照本规范要求安装防雷装置和采取防护措施后，可能将雷电灾害降低到最低限度，减小被保护的电子信息系统设备遭受雷击损害的风险。

1.0.2 对易燃、易爆等危险环境和场所的雷电防护问题，由有关行业标准解决。

1.0.4 雷电防护设计应坚持预防为主、安全第一的原则，这就是说，凡是影响电子信息系统的雷电侵入通道和途径，都必须预先考虑到，采取相应的防护措施，将雷电高电压、大电流堵截消除在电子信息设备之外，不允许雷电电磁脉冲进入设备，即使漏过来的很小一部分，也要采取有效措施将其疏导人大地，这样才能达到对雷电的有效防护。

科学性是指在进行防雷工程设计时，应认真调查建筑物电子信息系统所在地点的地理、地质以及土壤、气象、环境、雷电活动、信息设备的重要性和雷击事故的严重程度等情况，对现场的电磁环境进行风险评估和计算，并根据表4.3.1雷电防护级别的选择确定电子信息系统的防护级别，这样，才能以尽可能低的造价建造一个有效的雷电防护系统，达到合理、科学、经济的效果。

1.0.5 建筑物电子信息系统遭受雷电的影响是多方面的，既有直接雷击，又有从电源线路、信号线路等侵入的雷电电磁脉冲，还有在建筑物附近落雷形成的电磁场感应，以及接闪器接闪后由接地装置引起的地电位反击。

GB50343-建筑物电子安防系统防雷技术规范该技术规范是为了指导建筑物电子安防系统的防雷设计和施工，提高建筑物的抗雷能力。

本文档总结了该技术规范的主要内容，以供参考。

1. 引言本文档旨在规范建筑物电子安防系统的防雷技术，确保建筑物和其中的电子设备免受雷电等自然灾害的侵害。

2. 适用范围本技术规范适用于各类建筑物的电子安防系统设计和施工，包括但不限于住宅、商业建筑、工业厂房等。

3. 防雷设计原则3.1 防雷保护等级根据建筑物所处的雷电活动区域和电子设备的重要性程度，确定适当的防雷保护等级，确保系统具备足够的抗雷能力。

3.2 防雷地线系统建立合理的防雷地线系统，将建筑物及其电子设备与地面进行良好的电气连接，以实现雷击的引入和排泄。

3.3 防雷接地装置安装合适的防雷接地装置，提高建筑物的防雷能力，并确保接地装置的质量和可靠性。

3.4 防雷装置的选择与安装在建筑物的关键位置安装适当的防雷装置，选择合适的防雷保护器件，并确保安装符合规范要求。

4. 防雷施工要求4.1 施工材料选用选择符合国家标准的防雷施工材料，确保其质量和可靠性。

4.2 施工规范按照规范要求进行防雷施工，包括材料的安装、接地系统的连接、防雷装置的安装等。

4.3 检测与验收在施工完成后，进行必要的检测与验收工作，确保防雷系统的合格性和可靠性。

5. 维护与管理建立健全的维护与管理制度，定期检查和维护建筑物的防雷系统，确保其长期有效运行。

6. 其他要求根据具体建筑物和电子设备的特点，可以制定其他补充要求，以进一步提高防雷能力。

7. 相关标准和规范列出相关的国家标准和技术规范，供设计和施工人员参考。

以上为《GB50343-建筑物电子安防系统防雷技术规范》的主要内容概述，详细内容请参考标准原文。

GB50343-建筑物电子安全系统防雷技术规范1. 引言建筑物电子安全系统是指用于保护建筑物内电子设备和系统免受雷电影响的一系列装置和设备。

该规范旨在规范这些系统的设计、安装和维护，以确保其功能可靠且符合安全要求。

2. 术语和定义本章节对于规范中使用的术语进行了定义，以便读者理解和使用。

3. 防雷系统基本要求本章节介绍了建筑物电子安全系统防雷的基本要求，包括设计、选择和安装防雷装置、接地系统的建设等。

4. 防雷器材的选型和安装该章节详细介绍了防雷器材的选型和安装要求，包括大气压电防护、雷电流防护、雷电电磁场防护等。

5. 接地系统的构筑本章节描述了接地系统的构筑和布置，包括接地装置的选择、接地电阻的要求等。

6. 电磁兼容性要求该章节介绍了建筑物电子安全系统防雷的电磁兼容性要求，包括电磁兼容环境分类、电磁兼容性考虑的方法等。

7. 系统安装与调试本章节提供了建筑物电子安全系统安装和调试的指导原则和步骤。

8. 运行与维护该章节介绍了建筑物电子安全系统的运行与维护要求，包括定期检查、记录、故障排除等。

9. 其他要求本章节列出了其他与建筑物电子安全系统防雷有关的要求，包括施工标准、工程验收等。

10. 规范的应用该章节为规范的应用提供了指导，包括不同类型建筑物的适用情况、规范与其他标准的关系等。

11. 规范的引用文件本章节列举了规范中所引用的相关文件，供读者查阅和参考。

12. 核心建议该章节总结了建筑物电子安全系统防雷技术规范的核心建议，以便读者在实际应用中能够更好地理解和使用该规范。

以上是对GB50343-建筑物电子安全系统防雷技术规范的一个概述，详细内容请参考相关规范文件。

建筑物电子信息系统防雷技术规范建筑物电子信息系统防雷技术规范一、前言建筑物电子信息系统的重要性越来越受到人们的重视，而防雷技术则是保障其稳定运行的关键。

本文旨在阐述建筑物电子信息系统防雷技术规范，提高建筑物电子信息系统的安全性和可靠性。

二、建筑物电子信息系统建筑物电子信息系统是指包括通信、数据、广播、监控、安防、电视、音响、电脑、网络等各种形式的音视频、数据或信号传输系统。

建筑物电子信息系统的故障不仅会影响生产、经济和安全，还可能造成重大损失。

三、建筑物防雷基础知识雷电是一种强烈的大气静电放电现象，其电磁干扰对建筑物电子信息系统产生很大的影响，甚至可能烧毁电子设备，因此需要特别加以防护。

建筑物的防雷可以从以下几个方面入手：1.建筑物主体结构的防雷：通过设置避雷针或吸收装置等，将雷击电流引导到地下，达到防雷的效果。

2.电子设备的防雷：可采用输入滤波器、绝缘放电管、静电保护、避雷器等设备，提高设备的抗雷击性能。

3.接地的防雷：即将设备的接地接口连接到可靠接地端子上，以达到防雷的效果。

四、建筑物电子信息系统防雷技术规范1.设备选择：在选购设备时，要特别关注其抗雷击性能，选择较为可靠的厂家和组件。

2.接地系统：接地系统是防雷的基础，必须采用合适的接地装置和方式，并保持接地电阻的合理范围。

3.设备布局：设备应该远离铁质结构、高压电线和磁场强烈的设备，以减少电磁干扰和雷击风险。

4.防雷保护措施：在电子设备前应设置专用的避雷器或者终端之类的装置，以防止雷击直接掉在设备上。

5.电缆系统防雷：电缆传输系统中常常受到雷击干扰，应对电缆进行正确的绝缘和屏蔽。

6.设备散热要求：在高温环境下的设备更容易受到雷击干扰，应当加强散热，以降低设备工作温度。

7.定期检测：要定期检测建筑物电子信息系统的防雷情况，及时对存在的隐患进行处理，确保系统的稳定运行。

五、结论建筑物电子信息系统防雷技术规范旨在提高建筑物电子信息系统的安全性和可靠性。

中华人民共和国国家标准建筑物电子信息系统防雷技术规范GB50343-2004中华人民共和国建设部公告第215号建设部关于发布国家标准《建筑物电子信息系统防雷技术规范》的公告现批准建筑物电子信息系统防雷技术规范为国家标准，编号为GB50343-2004，自2004年6月1日起实施。

第5.1.2、5.2.5、5.2.6、5.4.1（2）、5.4.10（2）、7.2.3第（款）为强制性条文，必须严格执行。

本规范由建设部标准定额研究所组织中国建筑工业出版社出版发行。

中华人民共和国建设部2004年3月1日前言根据建设部建标标［2000］43号文，关于同意编制《建筑物电子信息系统防雷技术规范》的函，并由四川省建设厅（原建委）负责组织成立了规范编制组，规范编制组参考国内外有关标准，认真总结实践经验，广泛征求各方意见之后，制订了本规范。

本规范共分8章和4个附录。

主要技术内容是：1.总则；2.术语；3.雷电防护分区；4.雷电防护分级；5.防雷设计；6.防雷施工；7.施工质量验收；8.维护与管理。

本规范主要对微生物电子信息系统综合防雷工程的设计、施工、验收、维护与管理作出规定和要求。

本规范中以黑体字标志的条文为强制性条文，必须严格执行。

本规范由建设部负责管理和对强制性条文的解释，四川省建设厅负责具体管理，中国建筑标准设计研究院、四川中光高技术研究所有限责任公司具体内容的解释。

在执行过程中，请各单位结合工程实践，认真总结经验，如发现需要修改或补充之处，请将意见和建议寄四川省建设厅（地址：四川省成都市人民南路四段36号，邮政编码：）。

主编单位：中国建筑标准设计研究院四川中光高技术研究所有限责任公司参编单位：中南建筑设计院四川省防雷中心上海市防雷中心中国电信集团湖南电信公司铁道部科学院通信信号研究所北京爱劳科技有限公司广州易事达艾力科技有限公司武汉岱嘉电气技术有限公司1总则1.0.1 为防止和减少雷电对建筑物电子信息系统千万的危害，保护人民生命和财产安全，制定本规范。
