建筑物电子信息系统防雷技术规范(GB50343-2004)

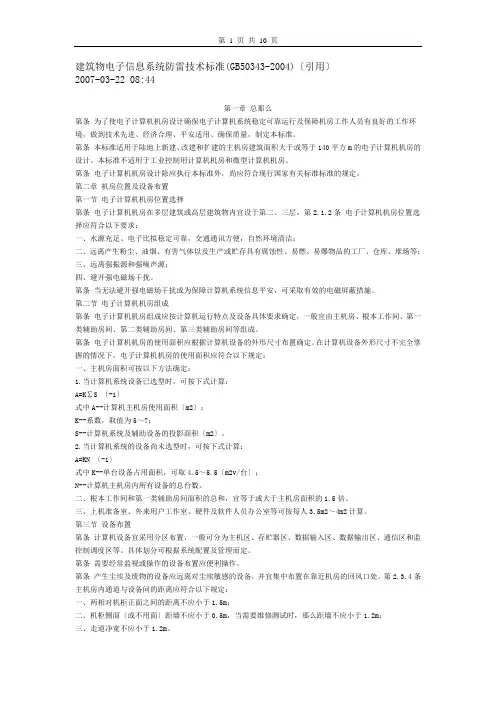

建筑物电子信息系统防雷技术标准(GB50343-2004)〔引用〕2007-03-22 08:44第一章总那么第条为了使电子计算机机房设计确保电子计算机系统稳定可靠运行及保障机房工作人员有良好的工作环境，做到技术先进、经济合理、平安适用、确保质量，制定本标准。

第条本标准适用于陆地上新建、改建和扩建的主机房建筑面积大于或等于140平方m的电子计算机机房的设计。

本标准不适用于工业控制用计算机机房和微型计算机机房。

第条电子计算机机房设计除应执行本标准外，尚应符合现行国家有关标准标准的规定。

第二章机房位置及设备布置第一节电子计算机机房位置选择第条电子计算机机房在多层建筑或高层建筑物内宜设于第二、三层。

第2.1.2条电子计算机机房位置选择应符合以下要求：一、水源充足、电子比拟稳定可靠，交通通讯方便，自然环境清洁；二、远离产生粉尘、油烟、有害气体以及生产或贮存具有腐蚀性、易燃、易爆物品的工厂、仓库、堆场等；三、远离强振源和强噪声源；四、避开强电磁场干扰。

第条当无法避开强电磁场干扰或为保障计算机系统信息平安，可采取有效的电磁屏蔽措施。

第二节电子计算机机房组成第条电子计算机机房组成应按计算机运行特点及设备具体要求确定，一般宜由主机房、根本工作间、第一类辅助房间、第二类辅助房间、第三类辅助房间等组成。

第条电子计算机机房的使用面积应根据计算机设备的外形尺寸布置确定。

在计算机设备外形尺寸不完全掌握的情况下，电子计算机机房的使用面积应符合以下规定：一、主机房面积可按以下方法确定：1.当计算机系统设备已选型时，可按下式计算：A=K∑S 〔-1〕式中A--计算机主机房使用面积〔m2〕；K--系数，取值为5～7；S--计算机系统及辅助设备的投影面积〔m2〕。

2.当计算机系统的设备尚未选型时，可按下式计算：A=KN 〔-1〕式中K--单台设备占用面积，可取4.5～5.5〔m2v/台〕；N--计算机主机房内所有设备的总台数。

二、根本工作间和第一类辅助房间面积的总和，宜等于或大于主机房面积的1.5倍。

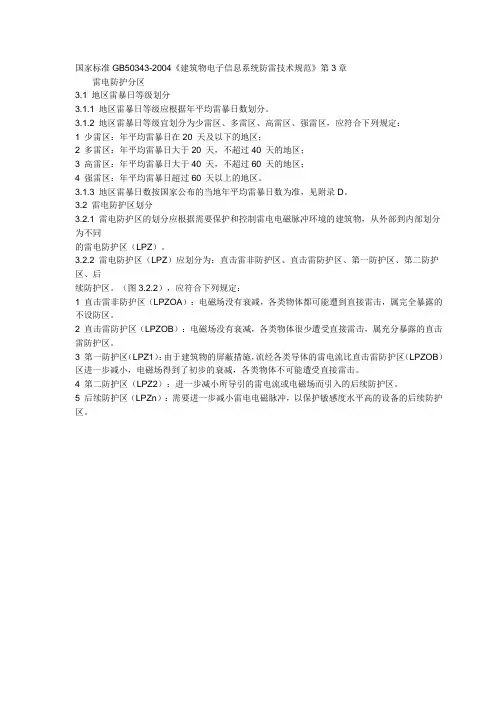

国家标准GB50343-2004《建筑物电子信息系统防雷技术规范》第3章
雷电防护分区
3.1 地区雷暴日等级划分
3.1.1 地区雷暴日等级应根据年平均雷暴日数划分。

3.1.2 地区雷暴日等级宜划分为少雷区、多雷区、高雷区、强雷区，应符合下列规定：
1 少雷区：年平均雷暴日在20 天及以下的地区；
2 多雷区：年平均雷暴日大于20 天，不超过40 天的地区；
3 高雷区：年平均雷暴日大于40 天，不超过60 天的地区；
4 强雷区：年平均雷暴日超过60 天以上的地区。

3.1.3 地区雷暴日数按国家公布的当地年平均雷暴日数为准，见附录D。

3.2 雷电防护区划分
3.2.1 雷电防护区的划分应根据需要保护和控制雷电电磁脉冲环境的建筑物，从外部到内部划分为不同
的雷电防护区（LPZ）。

3.2.2 雷电防护区（LPZ）应划分为：直击雷非防护区、直击雷防护区、第一防护区、第二防护区、后
续防护区。

（图3.2.2），应符合下列规定：
1 直击雷非防护区（LPZOA）：电磁场没有衰减，各类物体都可能遭到直接雷击，属完全暴露的不设防区。

2 直击雷防护区（LPZOB）：电磁场没有衰减，各类物体很少遭受直接雷击，属充分暴露的直击雷防护区。

3 第一防护区（LPZ1）：由于建筑物的屏蔽措施，流经各类导体的雷电流比直击雷防护区（LPZOB）区进一步减小，电磁场得到了初步的衰减，各类物体不可能遭受直接雷击。

4 第二防护区（LPZ2）：进一步减小所导引的雷电流或电磁场而引入的后续防护区。

5 后续防护区（LPZn）：需要进一步减小雷电电磁脉冲，以保护敏感度水平高的设备的后续防护区。

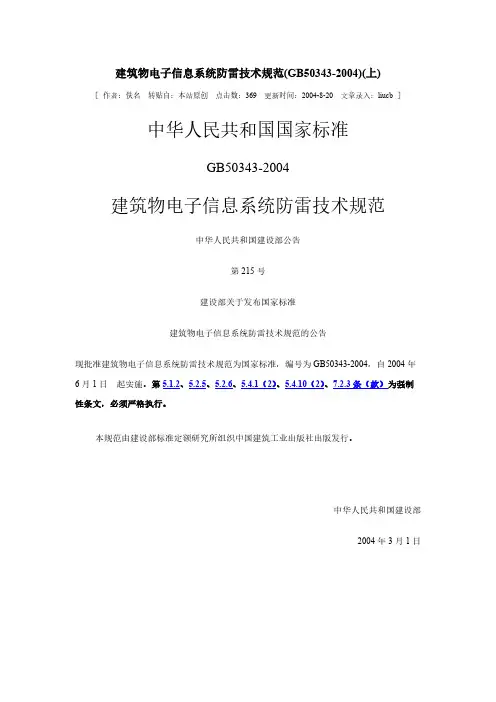

建筑物电子信息系统防雷技术规范(GB50343-2004)(上)［作者：佚名转贴自：本站原创点击数：369 更新时间：2004-8-20 文章录入：liucb ］中华人民共和国国家标准GB50343-2004建筑物电子信息系统防雷技术规范中华人民共和国建设部公告第215号建设部关于发布国家标准建筑物电子信息系统防雷技术规范的公告现批准建筑物电子信息系统防雷技术规范为国家标准，编号为GB50343-2004，自2004年6月1日　起实施。

第5.1.2、5.2.5、5.2.6、5.4.1（2）、5.4.10（2）、7.2.3条（款）为强制性条文，必须严格执行。

本规范由建设部标准定额研究所组织中国建筑工业出版社出版发行。

中华人民共和国建设部2004年3月1日前言根据建设部建标标［2000］43号语文，关于同意编制《建筑物电子信息系统防雷技术规范》的函，并由四川省建设厅（原建委）负责组织成立了规范编制组，规范编制组参考国内外有关标准，认真总结实践经验，广泛征求各方意见之后，制订了本规范。

本规范共分8章和4个附录。

主要技术内容是：1.总则；2.术语；3.雷电防护分区；4.雷电防护分级；5.防雷设计；6.防雷施工；7.施工质量验收；8.维护与管理。

本规范主要对微生物电子信息系统综合防雷工程的设计、施工、验收、维护与管理作出规定和要求。

本规范中以黑体字标志的条文为强制性条文，必须严格执行。

本规范由建设部负责管理和对强制性条文的解释，四川省建设厅负责具体管理，中国建筑标准设计研究院、四川中光高技术研究所有限责任公司具体内容的解释。

在执行过程中，请各单位结合工程实践，认真总结经验，如发现需要修改或补充之处，请将意见和建议寄四川省建设厅（地址：四川省成都市人民南路四段36号，邮政编码：640041）。

1总则1.0.1为防止和减少雷电对建筑物电子信息系统千万的危害，保护人民生命和财产安全，制定本规范。

1.0.2本规范适用于新建、扩建、改建的建筑物电子信息系统防雷的设计、施工、验收、维护和管理。

5.4 防雷与接地5.4.1 电源线路防雷与接地应符合下列规定：1 进、出电子信息系统机房的电源线路不宜采用架空线路。

2 电子信息系统设备采用TN 交流配电系统时，配电线路和分支线路必须采用TN—S 系统的接地方式。

3 配电线路设备的耐冲击过电压额定值应符合表5.4.1-1 规定。

电子信息系统设备配电线路浪涌保护器安装位置及电子信息系统电源设备分类示意图如图5.4.1-1 和图5.4.1-2 所示。

4 在直击雷非防护区（LPZ0A）或直击雷防护区（LPZO B）与第一防护区（LPZ1）交界处应安装通过Ⅰ级分类试验的开关型浪涌保护器或限压型浪涌保护器作为第一级保护；第一防护区之后的各分区（含LPZ1区）交界处应安装限压型浪涌保护器。

使用直流电源的信息设备，视其工作电压要求，宜安装适配的直流电源浪涌保护器。

5 浪涌保护器连接导线应平直，其长度不宜大于0.5m。

当电压开关型浪涌保护器至限压型浪涌保护器之间的线路长度小于10m、限压型浪涌保护器之间的线路长度小于5m时，在两级浪涌保护器之间应加装退耦装置。

当浪涌保护器具有能量自动配合功能时，浪涌保护器之间的线路长度不受限制。

浪涌保护器应有过电流保护装置，并宜有劣化显示功能。

6 浪涌保护器安装的数量，应根据被保护设备的抗扰度和雷电防护分级确定。

7 用于电源线路的浪涌保护器标称放电电流参数值宜符合表5.4.1-2 的规定。

5.4.2 信号线路的防雷与接地应符合下列规定1 进、出建筑物的信号线缆，宜选用有金属屏蔽层的电缆，并宜埋地敷设，在直击雷非防护区（LPZ0A）或直击雷防护区（LPZO B）与第一防护区（LPZ1）交界处，电缆金属屏蔽层应做等电位连接并接地。

电子信息系统设备机房的信号线缆内芯线相应端口，应安装适配的信号线路浪涌保护器，浪涌保护器的接地端及电缆内芯的空线对应接地。

2 电子信息系统信号线路浪涌保护器的选择，应根据线路的工作频率、传输介质、传输速率、传输带宽、工作电压、接口型式、特性阻抗等参数，选用电压驻波比和插入损耗小的适配的浪涌保护器。

GB50343-建筑物电子监测系统防雷技术
规范
本文档旨在阐述GB《建筑物电子监测系统防雷技术规范》的相关要点和标准，以指导建筑物电子监测系统防雷技术的实施。

1. 范围
本规范适用于建筑物电子监测系统的防雷设计和施工。

其中，建筑物电子监测系统是指用于监测建筑物结构、土体、设备和环境的电子设备和传感器的系统。

2. 术语和定义
本章节介绍了在本规范中使用的术语和定义，以便在后续内容中更好地理解和应用。

3. 技术要求
本章节详细描述了建筑物电子监测系统的防雷技术要求，包括系统设计、设备选型、接地系统、防雷装置等。

4. 施工和验收
本章节指导了建筑物电子监测系统的施工过程以及验收标准。

包括施工方案编制、施工工序控制、设备安装调试、技术文档编制等。

5. 运行和维护
本章节介绍了建筑物电子监测系统的运行管理和维护要点，包括系统运行状态监测、数据采集与分析、故障处理和维修保养等。

6. 相关标准
本章节列举了与本规范相关的国家标准和行业标准，供用户参考和深入了解。

7. 附录
本章节包括规范中所引用的相关附录文件和示例。

以上是《GB50343-建筑物电子监测系统防雷技术规范》的简要内容介绍。

该规范旨在确保建筑物电子监测系统的防雷技术能够安全、稳定、有效地运行，促进建筑物结构和设备的保护和管理。

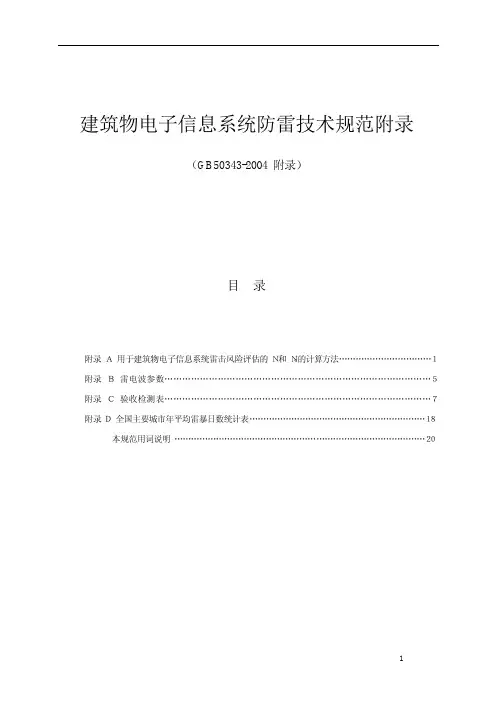

建筑物电子信息系统防雷技术规范附录　（GB50343-2004 附录）目　录的计算方法……………………………１　附录Ａ　用于建筑物电子信息系统雷击风险评估的Ｎ和ＮＣ附录Ｂ　雷电波参数………………………………………………………………………………５　附录Ｃ　验收检测表………………………………………………………………………………７　附录Ｄ　全国主要城市年平均雷暴日数统计表………………………………………………………１８ 本规范用词说明　………………………………………………………………………………２０附录Ａ 用于建筑物电子信息系统雷击风险评估Ｎ和ＮＣ的计算方法　Ａ．１　建筑物及入户设施年预计雷击次数（Ｎ）的计算　）可按下式确定　Ａ．１．１　建筑物年预计雷击次数（Ｎ１＝Ｋ·Ｎｇ·Ａｅ （次／年） （Ａ．１）　１ Ｎ１式中：Ｋ——校正系数，在一般情况下取１，在下列情况下取相应数值：位于旷野孤立的建筑物取２；　金属屋面的砖木结构的建筑物取１．７；位于河边、湖边、山坡下或山地中土壤电阻率较小处，地下水露头处、土山顶部、山谷风口等处的建筑物，以及特别潮湿地带的建筑物取１．５。

　１．３（次／ｋｍ２·ａ）（Ａ．２）　Ｎｇ——建筑物所处地区雷击大地的年平均密度［次／（ｋｍ２·ａ）］；Ｎｇ＝０．０２４　Ｔｄ——年平均雷暴日（ｄ／ａ）。

根据当地气象台、站资料确定；　ＴｄＡｅ——建筑物截收相同雷击次数的等效面积（ｋｍ２）；　２　等效面积Ａｅ，其计算方法应符合下列规定　１） 当建筑物的高度Ｈ＜１００ｍ时，其每边的扩大宽度（Ｄ）和等效面积（Ａｅ）应按下列公式计算确定：　Ｄ＝√Ｈ·（２００―Ｈ）　（ｍ） （Ａ．３）　Ａｅ＝［ＬＷ＋２（Ｌ＋Ｗ）·√Ｈ·（２００—Ｈ）＋πＨ（２００－Ｈ）］　·１０―６ （Ａ．４）　式中：Ｌ、Ｗ、Ｈ——分别为建筑物的长、宽、高（ｍ）　２） 当建筑物的高Ｈ≥１００ｍ时，其每边的扩大宽度应按等于建筑物的高Ｈ计算。

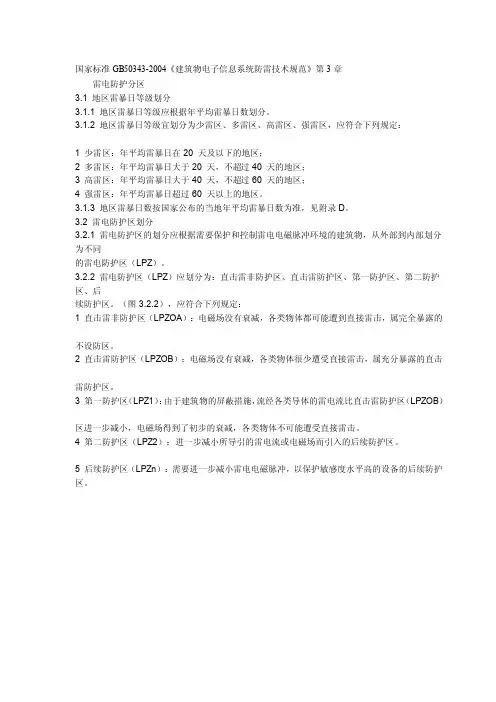

国家标准GB50343-2004《建筑物电子信息系统防雷技术规范》第3章
雷电防护分区
3.1 地区雷暴日等级划分
3.1.1 地区雷暴日等级应根据年平均雷暴日数划分。

3.1.2 地区雷暴日等级宜划分为少雷区、多雷区、高雷区、强雷区，应符合下列规定：
1 少雷区：年平均雷暴日在20 天及以下的地区；
2 多雷区：年平均雷暴日大于20 天，不超过40 天的地区；
3 高雷区：年平均雷暴日大于40 天，不超过60 天的地区；
4 强雷区：年平均雷暴日超过60 天以上的地区。

3.1.3 地区雷暴日数按国家公布的当地年平均雷暴日数为准，见附录D。

3.2 雷电防护区划分
3.2.1 雷电防护区的划分应根据需要保护和控制雷电电磁脉冲环境的建筑物，从外部到内部划分为不同
的雷电防护区（LPZ）。

3.2.2 雷电防护区（LPZ）应划分为：直击雷非防护区、直击雷防护区、第一防护区、第二防护区、后
续防护区。

（图3.2.2），应符合下列规定：
1 直击雷非防护区（LPZOA）：电磁场没有衰减，各类物体都可能遭到直接雷击，属完全暴露的
不设防区。

2 直击雷防护区（LPZOB）：电磁场没有衰减，各类物体很少遭受直接雷击，属充分暴露的直击
雷防护区。

3 第一防护区（LPZ1）：由于建筑物的屏蔽措施，流经各类导体的雷电流比直击雷防护区（LPZOB）
区进一步减小，电磁场得到了初步的衰减，各类物体不可能遭受直接雷击。

4 第二防护区（LPZ2）：进一步减小所导引的雷电流或电磁场而引入的后续防护区。

5 后续防护区（LPZn）：需要进一步减小雷电电磁脉冲，以保护敏感度水平高的设备的后续防护区。

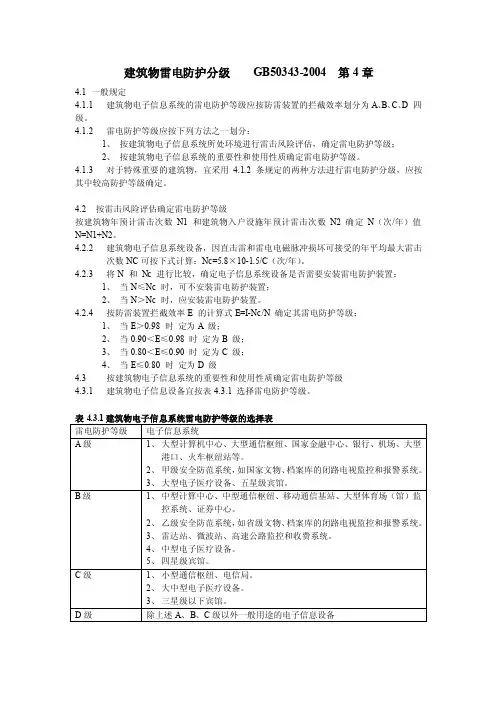

建筑物雷电防护分级GB50343-2004 第4章
4.1 一般规定
4.1.1 建筑物电子信息系统的雷电防护等级应按防雷装置的拦截效率划分为A、B、C、D 四级。

4.1.2 雷电防护等级应按下列方法之一划分：
1、按建筑物电子信息系统所处环境进行雷击风险评估，确定雷电防护等级；
2、按建筑物电子信息系统的重要性和使用性质确定雷电防护等级。

4.1.3 对于特殊重要的建筑物，宜采用4.1.2 条规定的两种方法进行雷电防护分级，应按其中较高防护等级确定。

4.2按雷击风险评估确定雷电防护等级
按建筑物年预计雷击次数N1 和建筑物入户设施年预计雷击次数N2确定N（次/年）值N=N1+N2。

4.2.2建筑物电子信息系统设备，因直击雷和雷电电磁脉冲损坏可接受的年平均最大雷击
次数NC可按下式计算：Nc=5.8×10-1.5/C（次/年）。

4.2.3将N 和Nc 进行比较，确定电子信息系统设备是否需要安装雷电防护装置：
1、当N≤Nc 时，可不安装雷电防护装置；
2、当N＞Nc 时，应安装雷电防护装置。

4.2.4按防雷装置拦截效率E 的计算式E=I-Nc/N 确定其雷电防护等级：
1、当E＞0.98 时定为A级；
2、当0.90＜E≤0.98 时定为B 级；
3、当0.80＜E≤0.90 时定为C 级；
4、当E≤0.80 时定为D 级
4.3按建筑物电子信息系统的重要性和使用性质确定雷电防护等级
4.3.1建筑物电子信息设备宜按表4.3.1 选择雷电防护等级。

中华人民共和国国家标准建筑物电子信息系统防雷技术规范GB 50343—2004条文说明1 总则1.0.1 随着经济建设的高速发展，电子信息设备的应用已深入至国民经济、国防建设和人民生活的各个领域，各种电子、微电子装备已在各行业大量使用。

由于这些系统和设备耐过电压能力低，雷电高电压以及雷电电磁脉冲侵入所产生的电磁效应、热效应都会对系统和设备造成干扰或永久性损坏。

每年我国电子设备因雷击造成的经济损失相当惊人。

因此解决电子信息系统对雷电灾害的防护问题，雷电防护标准的制定工作，十分重要。

由于雷击发生的时间和地点以及雷击强度的随机性，因此对雷击的防范，难度很大，要达到阻止和完全避免雷击的发生是不可能的。

国际电工委员会标准IEC一61024和国家标准GB 50057均明确指出，建筑物安装防雷装置后，并非万无一失的。

所以按照本规范要求安装防雷装置和采取防护措施后，可能将雷电灾害降低到最低限度，减小被保护的电子信息系统设备遭受雷击损害的风险。

1.0.2 对易燃、易爆等危险环境和场所的雷电防护问题，由有关行业标准解决。

1.0.4 雷电防护设计应坚持预防为主、安全第一的原则，这就是说，凡是影响电子信息系统的雷电侵入通道和途径，都必须预先考虑到，采取相应的防护措施，将雷电高电压、大电流堵截消除在电子信息设备之外，不允许雷电电磁脉冲进入设备，即使漏过来的很小一部分，也要采取有效措施将其疏导人大地，这样才能达到对雷电的有效防护。

科学性是指在进行防雷工程设计时，应认真调查建筑物电子信息系统所在地点的地理、地质以及土壤、气象、环境、雷电活动、信息设备的重要性和雷击事故的严重程度等情况，对现场的电磁环境进行风险评估和计算，并根据表4.3.1雷电防护级别的选择确定电子信息系统的防护级别，这样，才能以尽可能低的造价建造一个有效的雷电防护系统，达到合理、科学、经济的效果。

1.0.5 建筑物电子信息系统遭受雷电的影响是多方面的，既有直接雷击，又有从电源线路、信号线路等侵入的雷电电磁脉冲，还有在建筑物附近落雷形成的电磁场感应，以及接闪器接闪后由接地装置引起的地电位反击。

GB50343-建筑物电子安防系统防雷技术规范该技术规范是为了指导建筑物电子安防系统的防雷设计和施工，提高建筑物的抗雷能力。

本文档总结了该技术规范的主要内容，以供参考。

1. 引言本文档旨在规范建筑物电子安防系统的防雷技术，确保建筑物和其中的电子设备免受雷电等自然灾害的侵害。

2. 适用范围本技术规范适用于各类建筑物的电子安防系统设计和施工，包括但不限于住宅、商业建筑、工业厂房等。

3. 防雷设计原则3.1 防雷保护等级根据建筑物所处的雷电活动区域和电子设备的重要性程度，确定适当的防雷保护等级，确保系统具备足够的抗雷能力。

3.2 防雷地线系统建立合理的防雷地线系统，将建筑物及其电子设备与地面进行良好的电气连接，以实现雷击的引入和排泄。

3.3 防雷接地装置安装合适的防雷接地装置，提高建筑物的防雷能力，并确保接地装置的质量和可靠性。

3.4 防雷装置的选择与安装在建筑物的关键位置安装适当的防雷装置，选择合适的防雷保护器件，并确保安装符合规范要求。

4. 防雷施工要求4.1 施工材料选用选择符合国家标准的防雷施工材料，确保其质量和可靠性。

4.2 施工规范按照规范要求进行防雷施工，包括材料的安装、接地系统的连接、防雷装置的安装等。

4.3 检测与验收在施工完成后，进行必要的检测与验收工作，确保防雷系统的合格性和可靠性。

5. 维护与管理建立健全的维护与管理制度，定期检查和维护建筑物的防雷系统，确保其长期有效运行。

6. 其他要求根据具体建筑物和电子设备的特点，可以制定其他补充要求，以进一步提高防雷能力。

7. 相关标准和规范列出相关的国家标准和技术规范，供设计和施工人员参考。

以上为《GB50343-建筑物电子安防系统防雷技术规范》的主要内容概述，详细内容请参考标准原文。

GB50343-建筑物电子安全系统防雷技术规范1. 引言建筑物电子安全系统是指用于保护建筑物内电子设备和系统免受雷电影响的一系列装置和设备。

该规范旨在规范这些系统的设计、安装和维护，以确保其功能可靠且符合安全要求。

2. 术语和定义本章节对于规范中使用的术语进行了定义，以便读者理解和使用。

3. 防雷系统基本要求本章节介绍了建筑物电子安全系统防雷的基本要求，包括设计、选择和安装防雷装置、接地系统的建设等。

4. 防雷器材的选型和安装该章节详细介绍了防雷器材的选型和安装要求，包括大气压电防护、雷电流防护、雷电电磁场防护等。

5. 接地系统的构筑本章节描述了接地系统的构筑和布置，包括接地装置的选择、接地电阻的要求等。

6. 电磁兼容性要求该章节介绍了建筑物电子安全系统防雷的电磁兼容性要求，包括电磁兼容环境分类、电磁兼容性考虑的方法等。

7. 系统安装与调试本章节提供了建筑物电子安全系统安装和调试的指导原则和步骤。

8. 运行与维护该章节介绍了建筑物电子安全系统的运行与维护要求，包括定期检查、记录、故障排除等。

9. 其他要求本章节列出了其他与建筑物电子安全系统防雷有关的要求，包括施工标准、工程验收等。

10. 规范的应用该章节为规范的应用提供了指导，包括不同类型建筑物的适用情况、规范与其他标准的关系等。

11. 规范的引用文件本章节列举了规范中所引用的相关文件，供读者查阅和参考。

12. 核心建议该章节总结了建筑物电子安全系统防雷技术规范的核心建议，以便读者在实际应用中能够更好地理解和使用该规范。

以上是对GB50343-建筑物电子安全系统防雷技术规范的一个概述，详细内容请参考相关规范文件。

中华人民共和国国家标准建筑物电子信息系统防雷技术规范GB50343-2004中华人民共和国建设部公告第215号建设部关于发布国家标准《建筑物电子信息系统防雷技术规范》的公告现批准建筑物电子信息系统防雷技术规范为国家标准，编号为GB50343-2004，自2004年6月1日起实施。

第5.1.2、5.2.5、5.2.6、5.4.1（2）、5.4.10（2）、7.2.3第（款）为强制性条文，必须严格执行。

本规范由建设部标准定额研究所组织中国建筑工业出版社出版发行。

中华人民共和国建设部2004年3月1日前言根据建设部建标标［2000］43号文，关于同意编制《建筑物电子信息系统防雷技术规范》的函，并由四川省建设厅（原建委）负责组织成立了规范编制组，规范编制组参考国内外有关标准，认真总结实践经验，广泛征求各方意见之后，制订了本规范。

本规范共分8章和4个附录。

主要技术内容是：1.总则；2.术语；3.雷电防护分区；4.雷电防护分级；5.防雷设计；6.防雷施工；7.施工质量验收；8.维护与管理。

本规范主要对微生物电子信息系统综合防雷工程的设计、施工、验收、维护与管理作出规定和要求。

本规范中以黑体字标志的条文为强制性条文，必须严格执行。

本规范由建设部负责管理和对强制性条文的解释，四川省建设厅负责具体管理，中国建筑标准设计研究院、四川中光高技术研究所有限责任公司具体内容的解释。

在执行过程中，请各单位结合工程实践，认真总结经验，如发现需要修改或补充之处，请将意见和建议寄四川省建设厅（地址：四川省成都市人民南路四段36号，邮政编码：）。

主编单位：中国建筑标准设计研究院四川中光高技术研究所有限责任公司参编单位：中南建筑设计院四川省防雷中心上海市防雷中心中国电信集团湖南电信公司铁道部科学院通信信号研究所北京爱劳科技有限公司广州易事达艾力科技有限公司武汉岱嘉电气技术有限公司1总则1.0.1 为防止和减少雷电对建筑物电子信息系统千万的危害，保护人民生命和财产安全，制定本规范。

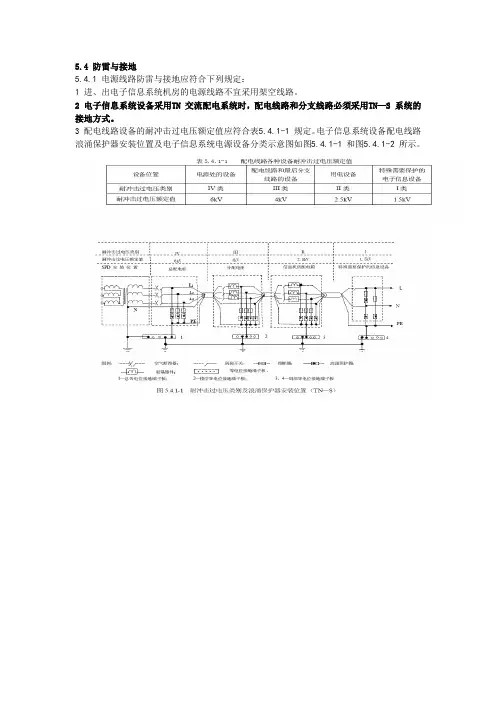

5.4 防雷与接地5.4.1 电源线路防雷与接地应符合下列规定：1 进、出电子信息系统机房的电源线路不宜采用架空线路。

2 电子信息系统设备采用TN 交流配电系统时，配电线路和分支线路必须采用TN—S 系统的接地方式。

3 配电线路设备的耐冲击过电压额定值应符合表5.4.1-1 规定。

电子信息系统设备配电线路浪涌保护器安装位置及电子信息系统电源设备分类示意图如图5.4.1-1 和图5.4.1-2 所示。

4 在直击雷非防护区（LPZ0A）或直击雷防护区（LPZO B）与第一防护区（LPZ1）交界处应安装通过Ⅰ级分类试验的开关型浪涌保护器或限压型浪涌保护器作为第一级保护；第一防护区之后的各分区（含LPZ1区）交界处应安装限压型浪涌保护器。

使用直流电源的信息设备，视其工作电压要求，宜安装适配的直流电源浪涌保护器。

5 浪涌保护器连接导线应平直，其长度不宜大于0.5m。

当电压开关型浪涌保护器至限压型浪涌保护器之间的线路长度小于10m、限压型浪涌保护器之间的线路长度小于5m时，在两级浪涌保护器之间应加装退耦装置。

当浪涌保护器具有能量自动配合功能时，浪涌保护器之间的线路长度不受限制。

浪涌保护器应有过电流保护装置，并宜有劣化显示功能。

6 浪涌保护器安装的数量，应根据被保护设备的抗扰度和雷电防护分级确定。

7 用于电源线路的浪涌保护器标称放电电流参数值宜符合表5.4.1-2 的规定。

5.4.2 信号线路的防雷与接地应符合下列规定1 进、出建筑物的信号线缆，宜选用有金属屏蔽层的电缆，并宜埋地敷设，在直击雷非防护区（LPZ0A）或直击雷防护区（LPZO B）与第一防护区（LPZ1）交界处，电缆金属屏蔽层应做等电位连接并接地。

电子信息系统设备机房的信号线缆内芯线相应端口，应安装适配的信号线路浪涌保护器，浪涌保护器的接地端及电缆内芯的空线对应接地。

2 电子信息系统信号线路浪涌保护器的选择，应根据线路的工作频率、传输介质、传输速率、传输带宽、工作电压、接口型式、特性阻抗等参数，选用电压驻波比和插入损耗小的适配的浪涌保护器。

国家标准GB50343-2004《建筑物电子信息系统防雷技术规范》第3章雷电防护分区3.1 地区雷暴日等级划分3.1.1 地区雷暴日等级应根据年平均雷暴日数划分。

3.1.2 地区雷暴日等级宜划分为少雷区、多雷区、高雷区、强雷区，应符合下列规定：1 少雷区：年平均雷暴日在20 天及以下的地区；2 多雷区：年平均雷暴日大于20 天，不超过40 天的地区；3 高雷区：年平均雷暴日大于40 天，不超过60 天的地区；4 强雷区：年平均雷暴日超过60 天以上的地区。

3.1.3 地区雷暴日数按国家公布的当地年平均雷暴日数为准，见附录D。

3.2 雷电防护区划分3.2.1 雷电防护区的划分应根据需要保护和控制雷电电磁脉冲环境的建筑物，从外部到内部划分为不同的雷电防护区（LPZ）。

3.2.2 雷电防护区（LPZ）应划分为：直击雷非防护区、直击雷防护区、第一防护区、第二防护区、后续防护区。

（图3.2.2），应符合下列规定：1 直击雷非防护区（LPZOA）：电磁场没有衰减，各类物体都可能遭到直接雷击，属完全暴露的不设防区。

2 直击雷防护区（LPZOB）：电磁场没有衰减，各类物体很少遭受直接雷击，属充分暴露的直击雷防护区。

3 第一防护区（LPZ1）：由于建筑物的屏蔽措施，流经各类导体的雷电流比直击雷防护区（LPZOB）区进一步减小，电磁场得到了初步的衰减，各类物体不可能遭受直接雷击。

4 第二防护区（LPZ2）：进一步减小所导引的雷电流或电磁场而引入的后续防护区。

5 后续防护区（LPZn）：需要进一步减小雷电电磁脉冲，以保护敏感度水平高的设备的后续防护区。

【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】感谢您的支持与配合，我们会努力把内容做得更好！。

建筑物电子信息系统防雷技术规范(GB50343-2004)(上)［作者：佚名转贴自：本站原创点击数：369 更新时间：2004-8-20 文章录入：liucb ］中华人民共和国国家标准GB50343-2004建筑物电子信息系统防雷技术规范中华人民共和国建设部公告第215号建设部关于发布国家标准建筑物电子信息系统防雷技术规范的公告现批准建筑物电子信息系统防雷技术规范为国家标准，编号为GB50343-2004，自2004年6月1日起实施。

第5.1.2、5.2.5、5.2.6、5.4.1（2）、5.4.10（2）、7.2.3条（款）为强制性条文，必须严格执行。

本规范由建设部标准定额研究所组织中国建筑工业出版社出版发行。

中华人民共和国建设部2004年3月1日前言根据建设部建标标［2000］43号语文，关于同意编制《建筑物电子信息系统防雷技术规范》的函，并由四川省建设厅（原建委）负责组织成立了规范编制组，规范编制组参考国内外有关标准，认真总结实践经验，广泛征求各方意见之后，制订了本规范。

本规范共分8章和4个附录。

主要技术内容是：1.总则；2.术语；3.雷电防护分区；4.雷电防护分级；5.防雷设计；6.防雷施工；7.施工质量验收；8.维护与管理。

本规范主要对微生物电子信息系统综合防雷工程的设计、施工、验收、维护与管理作出规定和要求。

本规范中以黑体字标志的条文为强制性条文，必须严格执行。

本规范由建设部负责管理和对强制性条文的解释，四川省建设厅负责具体管理，中国建筑标准设计研究院、四川中光高技术研究所有限责任公司具体内容的解释。

在执行过程中，请各单位结合工程实践，认真总结经验，如发现需要修改或补充之处，请将意见和建议寄四川省建设厅（地址：四川省成都市人民南路四段36号，邮政编码：640041）。

1总则1.0.1为防止和减少雷电对建筑物电子信息系统千万的危害，保护人民生命和财产安全，制定本规范。

1.0.2本规范适用于新建、扩建、改建的建筑物电子信息系统防雷的设计、施工、验收、维护和管理。

5.4 防雷与接地5.4.1 电源线路防雷与接地应符合下列规定：1 进、出电子信息系统机房的电源线路不宜采用架空线路。

2 电子信息系统设备采用TN 交流配电系统时，配电线路和分支线路必须采用TN—S 系统的接地方式。

3 配电线路设备的耐冲击过电压额定值应符合表5.4.1-1 规定。

电子信息系统设备配电线路浪涌保护器安装位置及电子信息系统电源设备分类示意图如图5.4.1-1 和图5.4.1-2 所示。

4 在直击雷非防护区（LPZ0A）或直击雷防护区（LPZO B）与第一防护区（LPZ1）交界处应安装通过Ⅰ级分类试验的开关型浪涌保护器或限压型浪涌保护器作为第一级保护；第一防护区之后的各分区（含LPZ1区）交界处应安装限压型浪涌保护器。

使用直流电源的信息设备，视其工作电压要求，宜安装适配的直流电源浪涌保护器。

5 浪涌保护器连接导线应平直，其长度不宜大于0.5m。

当电压开关型浪涌保护器至限压型浪涌保护器之间的线路长度小于10m、限压型浪涌保护器之间的线路长度小于5m时，在两级浪涌保护器之间应加装退耦装置。

当浪涌保护器具有能量自动配合功能时，浪涌保护器之间的线路长度不受限制。

浪涌保护器应有过电流保护装置，并宜有劣化显示功能。

6 浪涌保护器安装的数量，应根据被保护设备的抗扰度和雷电防护分级确定。

7 用于电源线路的浪涌保护器标称放电电流参数值宜符合表5.4.1-2 的规定。

5.4.2 信号线路的防雷与接地应符合下列规定1 进、出建筑物的信号线缆，宜选用有金属屏蔽层的电缆，并宜埋地敷设，在直击雷非防护区（LPZ0A）或直击雷防护区（LPZO B）与第一防护区（LPZ1）交界处，电缆金属屏蔽层应做等电位连接并接地。

电子信息系统设备机房的信号线缆内芯线相应端口，应安装适配的信号线路浪涌保护器，浪涌保护器的接地端及电缆内芯的空线对应接地。

2 电子信息系统信号线路浪涌保护器的选择，应根据线路的工作频率、传输介质、传输速率、传输带宽、工作电压、接口型式、特性阻抗等参数，选用电压驻波比和插入损耗小的适配的浪涌保护器。
