美规电源线

美国插头
①、美国插头：120V 50/60HZ分为两芯线、三芯线和极性、非极性，去美国的电源插头铜片必须要有橡胶套；两芯线印字的条线表示火线；极性插头脚大的为零线，脚小的为火线（电源线凹凸面为零、线圆面为火线）；
②、美式电源线种类：NISPT-2双层绝缘扁线、SPT-1W单层绝缘带凹槽扁线、SJTW防水电源线、SJTO防油电源线等[1]
美式电源线插头(5张)
NISPT-2：NISPT表示双层绝缘，-2表面两芯线线芯绝缘外层绝缘；
XTV和SPT：表示单层绝缘层，-2表面两芯线（线体带凹槽，外层绝缘直接包铜芯导体）；SPT-3：表示单层绝缘带地线，-3表示三芯线（线体带凹槽，中间的为地线为双层绝缘）；SPT和NISPT均为偏线，SVT为圆线双层绝缘。

线芯绝缘外层绝缘
③、美式插头一般使用认证编号没有直接在插头上打UL图案。

如：E233157 E236618
④、美式插头线和欧插线不同：
欧插用“H”表示；
美规用多少号线表示如：2×1.31mm2（16AWG）、2×0.824mm2（18AWG）：VW-1(或HPN) 60℃(或105℃) 300V
2：表示线芯条数；
1.31或0.824 mm2：表示：线芯横截面积；
16AWG：表示线芯模截面积，同上mm2是相对应的；
VW-1或HPN：VW-1为PVC材质；
HPN：为氯丁橡胶材质
60℃或150℃为电源线的耐温程度；
300V：为电源线的耐压强度和欧规不同，（欧规用03或05表示）。

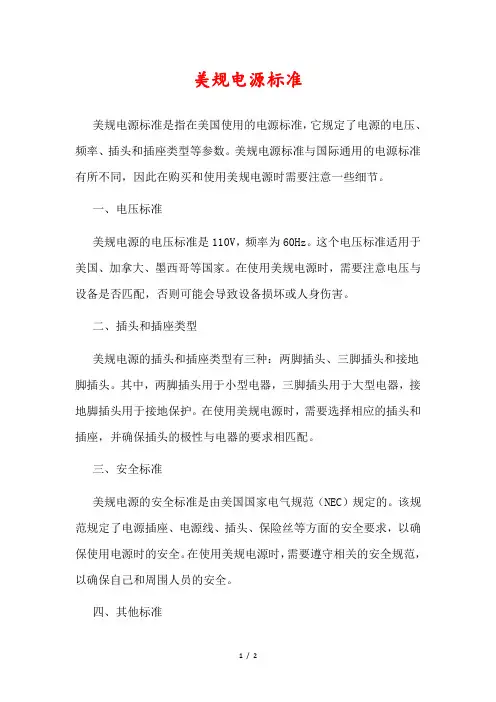

美规电源标准
美规电源标准是指在美国使用的电源标准，它规定了电源的电压、频率、插头和插座类型等参数。

美规电源标准与国际通用的电源标准有所不同，因此在购买和使用美规电源时需要注意一些细节。

一、电压标准
美规电源的电压标准是110V，频率为60Hz。

这个电压标准适用于美国、加拿大、墨西哥等国家。

在使用美规电源时，需要注意电压与设备是否匹配，否则可能会导致设备损坏或人身伤害。

二、插头和插座类型
美规电源的插头和插座类型有三种：两脚插头、三脚插头和接地脚插头。

其中，两脚插头用于小型电器，三脚插头用于大型电器，接地脚插头用于接地保护。

在使用美规电源时，需要选择相应的插头和插座，并确保插头的极性与电器的要求相匹配。

三、安全标准
美规电源的安全标准是由美国国家电气规范（NEC）规定的。

该规范规定了电源插座、电源线、插头、保险丝等方面的安全要求，以确保使用电源时的安全。

在使用美规电源时，需要遵守相关的安全规范，以确保自己和周围人员的安全。

四、其他标准
除了电压、插头和插座类型、安全标准外，美规电源还需要符合其他一些标准，如电磁干扰（EMI）标准、能效标准等。

这些标准规定了电源的性能和品质，以确保其能够正常工作并满足使用要求。

在购买和使用美规电源时，需要注意电压、插头和插座类型、安全标准等方面的要求，并选择符合相关标准的电源产品。

同时，还需要遵守相关的使用规定，以确保自己和周围人员的安全。

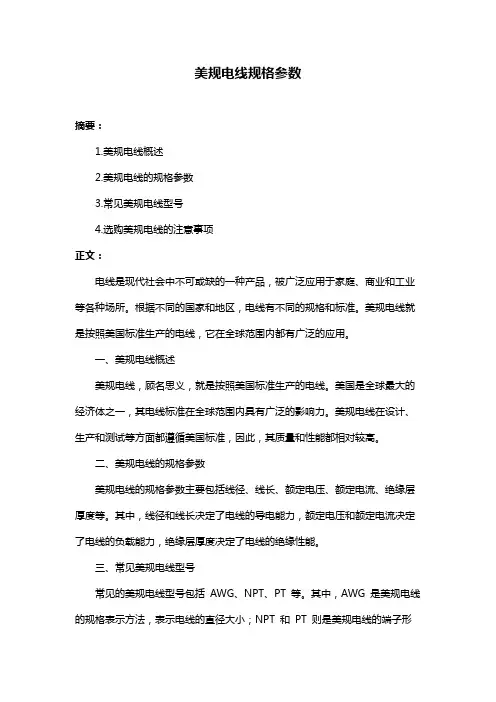

美规电线规格参数
摘要：
1.美规电线概述
2.美规电线的规格参数
3.常见美规电线型号
4.选购美规电线的注意事项
正文：
电线是现代社会中不可或缺的一种产品，被广泛应用于家庭、商业和工业等各种场所。

根据不同的国家和地区，电线有不同的规格和标准。

美规电线就是按照美国标准生产的电线，它在全球范围内都有广泛的应用。

一、美规电线概述
美规电线，顾名思义，就是按照美国标准生产的电线。

美国是全球最大的经济体之一，其电线标准在全球范围内具有广泛的影响力。

美规电线在设计、生产和测试等方面都遵循美国标准，因此，其质量和性能都相对较高。

二、美规电线的规格参数
美规电线的规格参数主要包括线径、线长、额定电压、额定电流、绝缘层厚度等。

其中，线径和线长决定了电线的导电能力，额定电压和额定电流决定了电线的负载能力，绝缘层厚度决定了电线的绝缘性能。

三、常见美规电线型号
常见的美规电线型号包括AWG、NPT、PT 等。

其中，AWG 是美规电线的规格表示方法，表示电线的直径大小；NPT 和PT 则是美规电线的端子形
式，分别表示螺纹端子和直插端子。

四、选购美规电线的注意事项
在选购美规电线时，需要注意以下几点：
1.确定电线的用途，根据不同的用途选择合适的电线型号；
2.确定电线的规格参数，包括线径、线长、额定电压、额定电流等；
3.选择正规厂家生产的电线，保证电线的质量和性能；
4.根据实际需要，合理安排电线的布线，避免电线过热、短路等问题。

总的来说，美规电线是一种按照美国标准生产的高质量电线，广泛应用于全球范围内的各种场所。

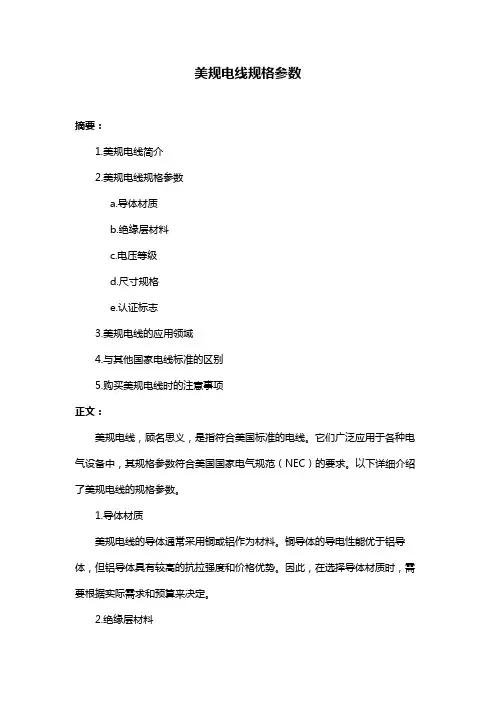

美规电线规格参数摘要：1.美规电线简介2.美规电线规格参数a.导体材质b.绝缘层材料c.电压等级d.尺寸规格e.认证标志3.美规电线的应用领域4.与其他国家电线标准的区别5.购买美规电线时的注意事项正文：美规电线，顾名思义，是指符合美国标准的电线。

它们广泛应用于各种电气设备中，其规格参数符合美国国家电气规范（NEC）的要求。

以下详细介绍了美规电线的规格参数。

1.导体材质美规电线的导体通常采用铜或铝作为材料。

铜导体的导电性能优于铝导体，但铝导体具有较高的抗拉强度和价格优势。

因此，在选择导体材质时，需要根据实际需求和预算来决定。

2.绝缘层材料美规电线的绝缘层材料主要有聚氯乙烯（PVC）和交联聚乙烯（XLPE）两种。

聚氯乙烯绝缘层电线具有较好的耐候性和成本优势，但耐热性能较差；交联聚乙烯绝缘层电线耐热性能优越，适用于高温环境，但成本较高。

3.电压等级美规电线的电压等级包括：000000、00000、0000、000、1000、1500、2000、2500、3000、3500、4000、4500、5000 等。

不同电压等级的电线适用于不同的场合和设备，应根据实际需求进行选择。

4.尺寸规格美规电线的尺寸规格主要包括：AWG（美国线规）和KCMIL（美国铠装线规）。

AWG 规格适用于低压电线，KCMIL 规格适用于铠装电线。

在选购时，应根据实际应用场景选择合适的尺寸规格。

5.认证标志美规电线需要符合美国UL（Underwriters Laboratories）认证标志。

UL 认证是一种安全性能认证，确保电线在使用过程中具有较高的安全性。

购买时，务必检查线缆上是否标有UL 认证标志。

美规电线广泛应用于住宅、商业和工业领域，如电源线、照明线、控制线等。

与其他国家电线标准相比，美规电线在电压等级、尺寸规格和认证要求等方面有所不同。

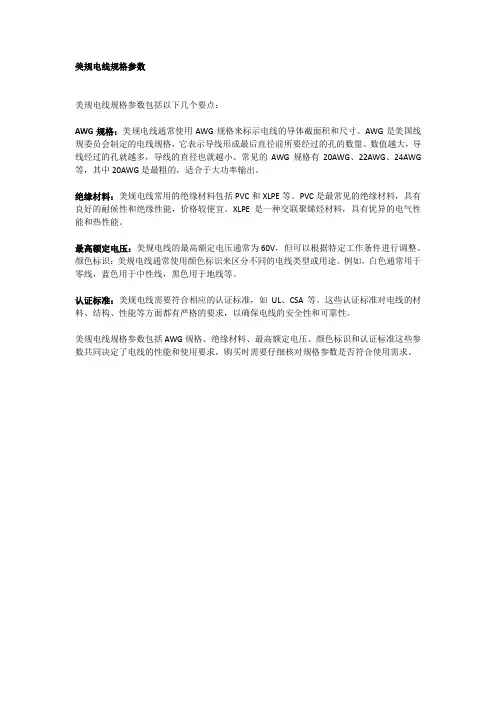

美规电线规格参数
美规电线规格参数包括以下几个要点：
AWG规格：美规电线通常使用AWG规格来标示电线的导体截面积和尺寸。

AWG是美国线规委员会制定的电线规格，它表示导线形成最后直径前所要经过的孔的数量。

数值越大，导线经过的孔就越多，导线的直径也就越小。

常见的AWG规格有20AWG、22AWG、24AWG 等，其中20AWG是最粗的，适合于大功率输出。

绝缘材料：美规电线常用的绝缘材料包括PVC和XLPE等。

PVC是最常见的绝缘材料，具有良好的耐候性和绝缘性能，价格较便宜。

XLPE是一种交联聚烯烃材料，具有优异的电气性能和热性能。

最高额定电压：美规电线的最高额定电压通常为60V，但可以根据特定工作条件进行调整。

颜色标识：美规电线通常使用颜色标识来区分不同的电线类型或用途。

例如，白色通常用于零线，蓝色用于中性线，黑色用于地线等。

认证标准：美规电线需要符合相应的认证标准，如UL、CSA等。

这些认证标准对电线的材料、结构、性能等方面都有严格的要求，以确保电线的安全性和可靠性。

美规电线规格参数包括AWG规格、绝缘材料、最高额定电压、颜色标识和认证标准这些参数共同决定了电线的性能和使用要求，购买时需要仔细核对规格参数是否符合使用需求。

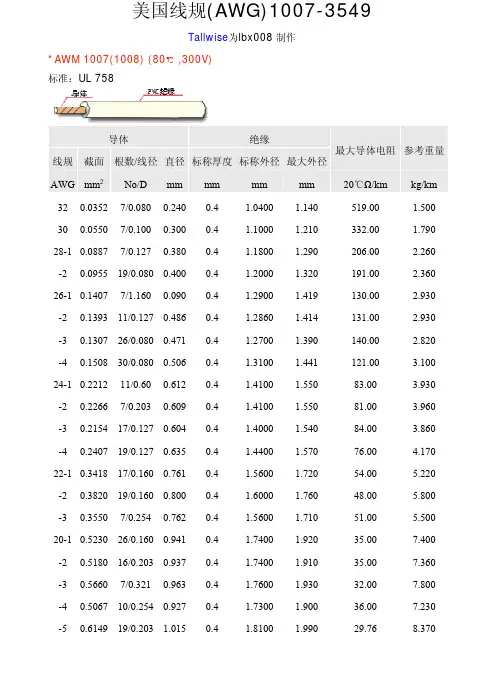

美国线规(AWG)1007-3549Tallwise为lbx008制作*AWM 1007(1008) (80 ,300V)标准：UL 758导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 32 0.0352 7/0.080 0.240 0.4 1.0400 1.140 519.00 1.500 30 0.0550 7/0.100 0.300 0.4 1.1000 1.210 332.00 1.790 28-1 0.0887 7/0.127 0.380 0.4 1.1800 1.290 206.00 2.260 -2 0.0955 19/0.0800.400 0.4 1.2000 1.320 191.00 2.360 26-1 0.1407 7/1.160 0.090 0.4 1.2900 1.419 130.00 2.930 -2 0.1393 11/0.1270.486 0.4 1.2860 1.414 131.00 2.930 -3 0.1307 26/0.0800.471 0.4 1.2700 1.390 140.00 2.820 -4 0.1508 30/0.0800.506 0.4 1.3100 1.441 121.00 3.100 24-1 0.2212 11/0.60 0.612 0.4 1.4100 1.550 83.00 3.930 -2 0.2266 7/0.203 0.609 0.4 1.4100 1.550 81.00 3.960 -3 0.2154 17/0.1270.604 0.4 1.4000 1.540 84.00 3.860 -4 0.2407 19/0.1270.635 0.4 1.4400 1.570 76.00 4.170 22-1 0.3418 17/0.1600.761 0.4 1.5600 1.720 54.00 5.220 -2 0.3820 19/0.1600.800 0.4 1.6000 1.760 48.00 5.800 -3 0.3550 7/0.254 0.762 0.4 1.5600 1.710 51.00 5.500 20-1 0.5230 26/0.1600.941 0.4 1.7400 1.920 35.00 7.400 -2 0.5180 16/0.2030.937 0.4 1.7400 1.910 35.00 7.360 -3 0.5660 7/0.321 0.963 0.4 1.7600 1.930 32.00 7.800 -4 0.5067 10/0.2540.927 0.4 1.7300 1.900 36.00 7.230 -5 0.6149 19/0.203 1.015 0.4 1.8100 1.990 29.76 8.370-6 0.5090 20/0.1800.929 0.4 1.7300 1.900 36.00 7.250 18-1 0.8240 41/0.160 1.182 0.4 1.9800 2.180 22.00 10.690 -2 0.8973 7/0.404/ 1.212 0.4 2.0100 2.210 20.00 11.370 -3 0.9627 19/0.254 1.270 0.4 2.0700 2.270 19.00 12.160 -4 0.8415 26/0.203 1.195 0.4 2.0000 2.200 21.00 10.900 -5 0.8107 16/0.254 1.172 0.4 1.9700 2.170 22.00 10.540 -6 0.8652 34/0.180 1.211 0.4 2.0100 2.210 21.00 11.140 16-1 1.3200 26/0.254 1.495 0.4 2.2900 2.520 14.00 15.940 -2 1.3100 65/0.160 1.489 0.4 2.2800 2.500 14.00 15.810 -3 1.3700 54/0.180 1.526 0.4 2.3300 2.550 13.30 16.520 -4 1.2292 19/0.287 1.435 0.4 2.2404 2.450 14.80 15.000 产品说明：·额定温度：80℃·额定电压：300V·参照标记：UL758，UL1581，UL62·导体使用绞合实芯AWG32-16裸铜丝或镀锡铜丝·耐温80℃聚氯乙烯绝缘·通过ULVW-1及CSAFT-1垂直燃烧测试·用于电器和电子设备内部接线*AWM 1011(1012-1014) (80 ,600V)标准：UL 758导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 30 0.0550 7/0.100 0.300 0.76 1.820 2.01 332.00 3.20 28 0.0955 19/0.0800.400 0.76 1.920 2.11 192.00 4.92 26 0.1307 26/0.0800.471 0.76 1.990 2.19 140.00 4.47 24 0.2407 19/0.1270.635 0.76 2.155 2.37 76.00 7.10 22 0.3820 19/0.1600.800 0.76 2.320 2.55 48.00 9.02 20 0.6149 19/0.203 1.015 0.76 2.535 2.79 30.00 12.40 18 0.8415 26/0.203 1.195 0.76 2.720 2.99 22.00 14.78 16 1.3200 26/0.254 1.495 0.76 3.020 3.31 13.86 20.35 14 2.0800 41/0.254 1.877 0.76 3.397 3.74 8.79 28.85 12 3.2900 65/0.254 2.363 0.76 3.880 4.27 5.56 41.98 10 5.2300 65/0.320 2.977 0.76 4.510 4.96 3.48 62.889 6.7560 84/0.320 3.380 0.76 4.900 5.39 2.71 78.12产品说明：·额定温度：80℃·额定电压：600V·参照标记：UL758，UL1581，UL62·导体使用绞合实芯AWG32-16裸铜丝或镀锡铜丝·耐温80℃聚氯乙烯绝缘·通过ULVW-1及CSAFT-1垂直燃烧测试*AWM 1015(1016) (105 ,600V)标准：UL 758导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 30 0.0550 7/0.100 0.300 0.76 1.820 2.01 332.70 4.18 28 0.0955 19/0.0800.400 0.76 1.920 2.10 191.00 4.92 26 0.1307 26/0.0800.471 0.76 1.990 2.19 140.00 4.47 24 0.2407 19/0.1270.635 0.76 2.155 2.37 76.00 7.10 22 0.3820 19/0.1600.800 0.76 2.320 2.55 48.00 9.02 20 0.6149 19/0.203 1.015 0.76 2.535 2.79 30.00 12.40 18 0.8415 26/0.203 1.195 0.76 2.720 2.99 22.00 14.78 16 1.3200 26/0.254 1.495 0.76 3.020 3.31 13.86 20.35 14 2.0800 41/0.254 1.877 0.76 3.397 3.74 8.79 28.85 12 3.2900 65/0.254 2.363 0.76 3.880 4.27 5.56 41.98 10 5.2300 65/0.320 2.977 0.76 4.510 4.96 3.48 62.889 6.7560 84/0.320 3.380 0.76 4.900 5.39 2.71 78.12 产品说明：·额定温度：105℃·额定电压：600V·参照标记：UL758，UL1581，UL62·导体使用绞合实芯AWG30-9镀锡或裸铜丝·耐温105℃聚氯乙烯绝缘·通过ULVW-1及CSAFT-1垂直燃烧测试·电器内部线缆标准：UL 758导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km30 0.0550 7/0.100 0.300 0.53 1.36 1.46 356.20 3.71 28 0.0887 7/0.127 0.381 0.53 1.44 1.55 200.87 4.33 26 0.1407 7/0.160 0.480 0.53 1.54 1.66 88.57 5.03 24 0.2266 7/0.203 0.609 0.53 1.67 1.80 80.46 6.54 22 0.3550 7/0.254 0.762 0.53 1.82 1.97 55.10 8.36 20 0.5660 7/0.321 0.963 0.53 2.02 2.18 34.60 11.60 18 0.8973 7/0.404 1.212 0.53 2.27 2.45 21.83 15.3116 1.2292 19/0.287 1.435 0.53 2.49 2.69 15.94 19.43 14 1.9447 19/0.361 1.805 0.53 2.86 3.09 10.07 27.80 12 3.0893 19/0.455 2.275 0.53 3.33 3.60 6.34 40.2210 5.2040 98/0.260 3.440 0.53 4.50 4.70 4.13 62.09 产品说明：·额定温度：200℃·额定电压：600V·最低使用环境温度:-65℃·参照标记：UL758，UL1581，UL62·导体使用绞合实芯AWG30-4/0镀锡铜丝·绝缘可溶性氯化乙丙烯(FEP)·通过ULVW-1及CSAFT-1垂直燃烧测试·电器内部线缆·适用于汽油中,工作温度为80℃标准：UL 758导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 30 0.0550 7/0.100 0.300 0.53 1.36 1.46 356.20 3.71 28 0.0887 7/0.127 0.381 0.53 1.44 1.55 200.87 4.33 26 0.1407 7/0.160 0.480 0.53 1.54 1.66 88.57 5.03 24 0.2266 7/0.203 0.609 0.53 1.67 1.80 80.46 6.54 22 0.3550 7/0.254 0.762 0.53 1.82 1.97 55.10 8.36 20 0.5660 7/0.321 0.963 0.53 2.02 2.18 34.60 11.60 18 0.8973 7/0.404 1.212 0.53 2.27 2.45 21.83 15.31 16 1.2292 19/0.287 1.435 0.53 2.49 2.69 15.94 19.43 14 1.9447 19/0.361 1.805 0.53 2.86 3.09 10.07 27.80 12 3.0893 19/0.455 2.275 0.53 3.32 3.60 6.34 40.22 10 5.2030 98/0.260 3.440 0.53 4.50 4.70 4.13 62.27 产品说明：·额定温度：150℃·额定电压：600V·参照标记：UL758，UL1581，UL62·导体使用绞合实芯AWG30-4/0镀锡铜丝·绝缘可溶性氧化丙烯(FEP)·通过ULVW-1及CSAFT-1垂直燃烧测试·电器内部线缆·适用于汽油中，工作温度为80℃*AWM 1332 (200 ,300V)标准：UL 758导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 30 0.5500 7/0.100 0.300 0.33 0.960 1.04 356.20 2.04 28 0.0887 7/0.127 0.381 0.33 1.040 1.12 200.87 2.54 26 0.1407 7/0.160 0.480 0.33 1.140 1.23 88.57 3.09 24 0.2266 7/0.203 0.609 0.33 1.260 1.37 80.46 4.39 22 0.3550 7/0.254 0.762 0.33 1.420 1.54 55.10 6.00 20 0.5660 7/0.321 0.963 0.33 1.620 1.75 34.60 8.52 18 0.8973 7/0.404 1.212 0.33 1.870 2.02 21.83 12.4216 1.2292 19/0.287 1.435 0.33 2.090 2.26 15.94 16.12 14 1.9447 19/0.361 1.805 0.33 2.465 2.66 10.07 24.00 12 3.0893 19/0.455 2.275 0.33 2.935 3.16 6.34 36.2510 5.2030 98/0.260 3.440 0.33 4.100 4.31 4.13 56.04产品说明：·额定温度：200℃·额定电压：300V·最低使用环境温度：－65℃·参照标记：UL758，UL1581，UL62·导体使用绞合AWG30-4/0镀锡铜丝·绝缘用可溶性氧化丙烯(FEP)·通过UL VW-1及CSA FT-1垂直燃烧测试·电器内部用线缆·适用于汽油中,工作温度为80℃导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km30 0.5500 7/0.100 0.300 0.33 0.960 1.04 356.20 2.04 28 0.0887 7/0.127 0.381 0.33 1.040 1.12 220.87 2.54 26 0.1407 7/0.160 0.480 0.33 1.140 1.23 88.57 3.09 24 0.2266 7/0.203 0.609 0.33 1.260 1.37 80.46 4.39 22 0.3550 7/0.254 0.762 0.33 1.420 1.54 55.10 6.00 20 0.5660 7/0.321 0.963 0.33 1.620 1.75 34.60 8.52 18 0.8973 7/0.404 1.212 0.33 1.870 2.02 21.83 12.3216 1.2292 19/0.287 1.435 0.33 2.090 2.26 15.94 16.12 14 1.9447 19/0.361 1.805 0.33 2.465 2.66 10.07 24.00 12 3.0893 19/0.455 2.275 0.33 2.935 3.16 6.34 36.2510 5.2030 98/0.260 3.440 0.33 4.100 4.30 4.13 54.76产品说明：·额定温度：150℃·额定电压：300V·参照标记：UL758，UL1581，UL62·导体使用绞合AWG30-10镀锡铜丝·绝缘用可溶性氯化乙丙烯(FEP)·通过UL VW-1及CSA FT-1垂直燃烧测试·电器内部用线缆·适用于汽油中,工作温度为80℃·结构和特性导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 30 0.0550 7/0.100 0.300 0.4 1.10 1.20 356.20 1.80 28 0.0887 7/0.127 0.381 0.4 1.18 1.80 200.87 2.26 26 0.1407 7/0.160 0.488 0.4 1.28 1.41 88.57 2.93 24 0.2266 7/0.203 0.609 0.4 1.41 1.55 80.46 3.97 22 0.3550 7/0.254 0.762 0.4 1.56 1.71 55.10 5.46 20 0.5660 7/0.321 0.963 0.4 1.76 1.94 34.60 7.80 18 0.8973 7/0.404 1.212 0.4 2.01 2.21 21.83 11.37 16 1.2292 19/0.287 1.435 0.4 2.24 2.46 15.94 15.00 产品说明：·额定温度：105℃·额定电压：300V·参照标记：UL758，UL1581，UL62·导线使用单根或绞合AWG30-16镀锡或裸铜丝·交联辐照聚氯乙烯塑料绝缘·通过UL VW-1及CSA FT-1垂直燃烧测试·用于电子、电器设备内部线缆导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km32 0.0352 7/0.080 0.240 0.33 0.900 0.97 556.59 1.7030 0.0550 7/0.100 0.300 0.33 0.960 1.04 356.20 2.04 28 0.0887 7/0.127 0.381 0.33 1.040 1.12 200.87 2.5426 0.1407 7/0.160 0.480 0.33 1.140 1.23 88.57 2.09 24 0.2266 7/0.203 0.609 0.33 1.260 1.37 80.46 4.39 22 0.3550 7/0.254 0.762 0.33 1.420 1.53 55.10 6.00 20 0.5660 7/0.321 0.963 0.33 1.620 1.75 34.60 8.52 18 0.8973 7/0.404 1.212 0.33 1.870 2.02 21.83 12.32 16 1.2292 19/0.287 1.435 0.33 2.090 2.26 15.94 16.12 14 1.9447 19/0.361 1.805 0.33 2.465 2.66 10.07 24.00 12 3.0893 19/0.455 2.275 0.33 2.935 3.17 6.34 36.25 10 5.2030 98/0.260 3.440 0.33 4.100 4.30 4.13 54.76 产品说明：·额定温度：250℃·最低使用环境温度:-65℃·额定电压：300V·参照标记：UL758，UL1581，UL62·导线使用绞合AWG32-4/0镀锡或镀银铜丝·可溶性聚四氯乙烯(PFA)绝缘·通过UL VW-1及CSA FF-1垂直燃烧测试·电器内部用线缆高温场合·适用于汽油中,工作温度为80℃导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 32 0.0352 7/0.080 0.240 0.53 1.30 1.40 556.59 3.15 30 0.0550 7/0.100 0.300 0.53 1.36 1.46 356.20 3.71 28 0.0887 7/0.127 0.381 0.53 1.44 1.55 200.87 4.33 26 0.1407 7/0.160 0.480 0.53 1.54 1.66 88.57 5.03 24 0.2266 7/0.203 0.609 0.53 1.67 1.80 80.46 6.54 22 0.3550 7/0.254 0.762 0.53 1.82 1.97 55.10 8.36 20 0.5660 7/0.321 0.963 0.53 2.02 2.18 34.60 11.60 18 0.8973 7/0.404 1.212 0.53 2.27 2.45 21.83 15.31 16 1.2292 19/0.287 1.435 0.53 2.49 2.69 15.94 19.43 14 1.9447 19/0.361 1.805 0.53 2.86 3.09 10.07 27.80 12 3.0893 19/0.455 2.275 0.53 3.32 3.60 6.34 40.72 10 5.2030 98/0.260 3.440 0.53 4.50 4.00 4.13 65.10产品说明：·额定温度：250℃·最低使用环境温度:-65℃·额定电压：600V·参照标记：UL758，UL1581，UL62·导线使用绞合AWG30-4/0镀锡或镀银铜丝·可溶性聚四氯乙烯(PFA)绝缘·通过ULVW-1及CSAFT-1垂直燃烧测试·电器内部用线缆高温场合·适用于汽油中,工作温度为80℃导体绝缘线规截面根数/线径直径标称厚度标称外径玻璃丝编织厚度最大外径最大导体电阻参考重量AWG mm2No/D mm mm mm mm mm20℃Ω/km kg/km 30 0.0550 7/0.100 0.300 0.4 1.100.11 1.66336.00 3.20 28 0.0887 7/0.127 0.381 0.4 1.180.11 1.70208.57 3.60 26 0.1407 7/0.160 0.480 0.4 1.280.11 1.80130.00 5.50 24 0.2266 7/0.203 0.609 0.4 1.410.11 1.9080.76 6.65 22 0.3550 7/0.254 0.762 0.4 1.560.11 2.0851.55 8.31 20 0.5660 7/0.321 0.963 0.4 1.760.11 2.2732.32 10.80 18 0.8973 7/0.404 1.212 0.4 2.010.11 2.5120.39 15.50 16 1.2292 19/0.287 1.435 0.4 2.240.11 2.7014.89 18.56产品说明：·额定温度：150℃·额定电压：300V·参照标记：UL758，UL1581，UL62·导体使用绞合AWG30-16镀锡铜丝·耐高温硅橡胶绝缘·通过ULVW-1及CSAFT-1垂直燃烧测试·用于电子、电器内部线缆导体绝缘线规截面根数/线径直径标称厚度标称外径玻璃丝编织厚度最大外径最大导体电阻参考重量AWG mm2No/D mm mm mm mm mm20℃Ω/km kg/km 26 0.1407 7/0.160 0.480 0.8 2.080.11 2.72130.00 8.07 24 0.2266 7/0.203 0.609 0.8 2.210.11 2.8680.76 9.50 22 0.3550 7/0.254 0.762 0.8 2.360.11 3.0351.55 11.40 20 0.5660 7/0.321 0.963 0.8 2.560.11 3.2432.33 14.30产品说明：·额定温度：150℃·额定电压：600V·参照标记：UL758，UL1581，UL62·导体使用绞合AWG26-20镀锡铜丝·耐高温硅橡胶绝缘·通过ULVW-1及CSAFT-1垂直燃烧测试·用于电子、电器内部线缆*AWM 3071 (200 ,600V)标准：UL 758导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 18 0.9627 19/0.254 1.270 0.80 2.89 3.11 19.11 15.32 16 1.2292 19/0.287 1.435 0.80 3.06 3.29 14.96 18.36 14 2.0800 41/0.254 1.877 0.80 3.50 3.78 8.84 27.74 12 2.6860 38/0.300 2.190 0.80 3.81 4.10 6.85 34.67产品说明：·额定温度：200℃·额定电压：600V·参照标记：UL758，UL1581，UL62·导体使用单根或绞合AWG18-13镀锡铜丝·耐高温硅橡胶绝缘·通过ULVW-1及CSAFT-1垂直燃烧测试·用于电子、电器内部线缆高温场合*AWM 3074 (200 ,600V)标准：UL 758导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km12 3.29 65/0.254 2.363 0.80 3.96 4.28 5.65 40.89 产品说明：·额定温度：200℃·额定电压：600V·参照标记：UL758，UL1581，UL62·导体使用单根或绞合AWG12镀锡铜丝·耐高温硅橡胶绝缘·通过ULVW-1及CSAFT-1垂直燃烧测试·用于电子、电器内部线缆高温场合导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 26 0.1407 7/0.160 0.152 1.2 2.552 2.75 130.06 7.49 24 0.2266 7/0.203 0.609 1.2 3.010 3.25 80.76 10.64 22 0.3550 7/0.254 0.762 1.2 3.160 3.41 51.55 12.38 20 0.5660 7/0.321 0.963 1.2 3.360 3.63 32.33 15.46 18 0.8973 7/0.404 1.212 1.2 3.610 3.90 20.39 21.08 16 1.2292 19/0.287 1.435 1.2 3.840 4.14 14.89 24.07 14 1.9447 19/0.361 1.805 1.2 4.210 4.54 8.80 33.52 12 3.0893 19/0.455 2.275 1.2 4.680 5.05 5.92 45.44 10 5.2030 98/0.260 3.440 1.2 5.840 6.10 3.86 68.80 产品说明：·额定温度：200℃·额定电压：600V·最低使用环境温度:-100℃·参照标记：UL758，UL1581，UL62·导体使用绞合AWG26-10镀镍、锡、银、铜丝·耐高温硅橡胶绝缘·通过ULVW-1及CSAFT-1垂直燃烧测试·用于电子、电器燃具设备内部线缆高温场合导体绝缘线规截面根数/线径直径标称厚度标称外径玻璃丝编织厚度最大外径最大导体电阻参考重量AWG mm2No/D mm mm mm mm mm 20℃Ω/km kg/km 26 0.1393 7/0.160 0.480 0.41 1.300.11 1.82 130.00 5.50 24 0.2266 7/0.203 0.610 0.41 1.430.11 1.93 80.76 6.65 22 0.3550 7/0.254 0.762 0.41 1.580.11 2.11 51.55 8.31 20 0.5660 7/0.321 0.960 0.41 1.780.11 2.29 32.33 10.80 18 0.8973 7/0.404 1.212 0.41 2.030.11 2.53 20.39 15.50 16 1.3740 7/0.500 1.500 0.41 2.320.11 2.84 14.89 18.54产品说明：·额定温度：200℃·额定电压：300V·最低使用环境温度:-100℃·参照标记：UL758，UL1581，UL62·导体使用实芯绞合AWG26-16镀镍、锡、银、铜丝·耐高温硅橡胶绝缘·通过UL VW-1及CSA FT-1垂直燃烧测试·用于电子、电器内部线缆高温场合导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 30 0.0550 7/0.100 0.300 0.4 1.10 1.19 336.00 1.61 28 0.0887 7/0.127 0.381 0.4 1.18 1.28 208.57 2.05 26 0.1407 7/0.160 0.480 0.4 1.28 1.38 130.00 2.70 24 0.2266 7/0.203 0.609 0.4 1.41 1.52 80.76 3.70 22 0.3550 7/0.254 0.762 0.4 1.56 1.69 51.55 4.90 20 0.5660 7/0.321 0.963 0.4 1.76 1.90 32.33 7.43 18 0.8973 7/0.404 1.212 0.4 2.01 2.17 20.39 10.92 16 1.2292 10/0.287 1.425 0.4 2.24 2.41 14.89 14.50产品说明：·额定温度：150℃·额定电压：300V·最低使用环境温度:-100℃·参照标记：UL758，UL1581，UL62·导体使用绞合AWG30-16镀锡铜丝·耐高温硅橡胶绝缘·通过UL VW-1及CSA FT-1垂直燃烧测试·用于电子、电器燃具设备内部线缆高温场合导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 30 0.0550 7/0.100 0.300 0.78 1.86 2.00 336.00 3.82 28 0.0887 7/0.127 0.381 0.78 1.94 2.09 208.57 4.38 26 0.1407 7/0.160 0.480 0.78 2.04 2.20 130.00 6.19 24 0.2266 7/0.203 0.609 0.78 2.17 2.34 80.76 7.48 22 0.3550 7/0.254 0.762 0.78 2.32 2.51 51.55 9.40 20 0.5660 7/0.321 0.963 0.78 2.52 2.72 32.33 11.90 18 0.8973 7/0.404 1.212 0.78 2.77 2.91 20.39 15.60 16 1.2292 19/0.287 1.435 0.78 3.06 3.21 14.89 21.05产品说明：·额定温度：150℃·额定电压：300V·最低使用环境温度:-100℃·参照标记：UL758，UL1581，UL62·导体使用绞合AWG30-16镀锡铜丝·耐高温硅橡胶绝缘·通过UL VW-1及CSA FT-1垂直燃烧测试·用于电子、电器燃具设备内部线缆高温场合·结构和特性导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 26 0.1407 7/0.160 0.480 0.78 5.04 2.20 130.00 5.16 24 0.2266 7/0.203 0.609 0.78 2.17 2.34 80.76 6.37 22 0.3550 7/0.254 0.762 0.78 2.32 2.51 51.55 8.10 20 0.5660 7/0.321 0.963 0.78 2.52 2.72 32.33 10.70 18 0.8973 7/0.404 1.212 0.78 2.77 2.99 20.39 14.50 16 1.3740 7/0.500 1.500 0.78 3.06 3.23 14.89 21.05 14 1.9447 19/0.361 1.805 0.78 3.37 3.63 8.80 26.27 12 3.0893 19/0.455 2.275 0.78 3.84 4.14 5.92 38.95产品说明：·额定温度：200℃·额定电压：600V·最低使用环境温度:-100℃·参照标记：UL758，UL1581，UL62·导体使用实芯绞合AWG26-12镀锡铜丝·耐高温硅橡胶绝缘·通过UL VW-1及CSA FT-1垂直燃烧测试·用于电子、电器内部燃具设备内部线缆高温场合*AWM 3172 (200 ,600V)认可号：UL E186948导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 26 0.1407 7/0.160 0.480 0.8 2.08 2.25 130.00 5.34 24 0.2266 7/0.203 0.609 0.8 2.21 2.39 80.76 6.55 22 0.3550 7/0.254 0.762 0.8 2.36 2.55 51.55 8.23 20 0.5660 7/0.321 0.963 0.8 2.56 2.77 32.33 10.82 18 0.8973 7/0.404 1.212 0.8 2.81 3.04 20.39 14.71产品说明：·额定温度：-100℃+200℃·额定电压：600V·参照标记：UL758，UL1581，UL62·导体使用绞合AWG26-18镀锡铜丝·耐高温硅橡胶绝缘·通过ULVW-1及CSAFT-1垂直燃烧测试·用于电子、电器内部线缆高温场合*AWM 3173 (125 ,600V)标准：UL 758导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 26 0.1307 26/0.08 0.471 0.8 2.071 2.288 140.00 4.58 24 0.2407 19/0.1270.635 0.8 2.240 2.460 76.00 6.05 22 0.3820 19/0.1600.800 0.8 0.400 2.640 48.00 7.78 20 0.6149 19/0.203 1.015 0.8 2.620 2.880 30.00 10.90 18 0.8415 26/0.203 1.195 0.8 2.800 3.070 22.00 13.15 16 1.3200 26/0.254 1.495 0.8 3.100 3.400 14386 18.42 14 2.0800 41/0.254 1.877 0.8 3.480 3.820 8.79 26.52 12 3.2900 65/0.254 2.363 0.8 3.960 4.350 5.56 40.89 10 5.2300 65/0.320 2.987 0.8 4.590 5.040 3.48 59.199 6.7560 84/0.320 3.360 0.8 4.960 5.450 2.71 74.00产品说明：·额定温度：125℃·额定电压：600V·参照标记：UL758，UL1581，UL62·导体使用绞合AWG26-9镀锡铜丝·联聚烯烃绝缘·通过ULVW-1及CSAFT-1垂直燃烧测试·用于电子、电器内部线缆*AWM 3239 (150 ,20Kv～50Kv)标准：UL 758导体绝缘护套线规截面根数/线径直径标称厚度标称外径标称厚度电线外径最大导体电阻参考重量AWG mm2 No/D mm mm mm mm mm 20℃Ω/km kg/km 22.20 0.372 7/0.26 0.78 0.50 1.78 0.7 3.18 49.73 12.81 22.30 0.372 7/0.26 0.78 0.65 2.08 0.7 3.88 49.73 17.66 22.40 0.372 7/0.26 0.78 0.80 2.38 0.9 4.18 49.73 20.04 22.50 0.372 7/0.26 0.78 1.10 2.98 1.1 5.18 49.73 29.23产品说明：·额定温度：150℃·额定电压：20KV～50KV直流·参照标记：UL758，UL1581，UL62·导体使用绞合AWG24-10镀锡铜丝·绝缘使用XLPE塑料，护套可选用辐照PVC，XLPE·通过ULVW-1及CSAFT-1垂直燃烧测试·用于电视机、磁控管、电灶电器和电子设备内部*AWM 3266 (125 ,300V)标准：UL 758导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 32 0.0350 7/0.080 0.240 0.38 1.000 1.10 519.00 1.26 30 0.0550 7/0.100 0.300 0.38 1.060 1.17 322-72 1.54 28 0.0955 19/0.0800.400 0.38 1.160 1.28 191.00 2.00 26 0.1307 26/0.0800.471 0.38 1.230 1.35 140.00 2.49 24 0.2407 19/0.1270.635 0.38 1.400 1.54 76.00 3.79 22 0.3820 19/0.1600.800 0.38 1.560 1.72 48.00 5.35 20 0.6149 19/0.203 1.015 0.38 1.775 1.95 30.00 7.85 18 0.8415 26/0.203 1.195 0.38 1.955 2.15 22.00 10.27 16 1.3200 26/0.254 1.495 0.38 2.255 2.48 13.86 14.87 14 2.0800 41/0.254 1.877 0.38 2.640 2.90 8.79 22.96 12 3.2100 65/0.254 2.363 0.38 3.120 3.44 5.56 35.05 10 5.2300 65/0.320 2.977 0.38 3.746 4.12 3.48 54.57 产品说明：·额定温度：125℃·额定电压：300V·参照标记：UL758，UL1581，UL62·导体使用绞合实芯AWG32-10镀锡或裸铜丝·辐照高能聚氯乙烯绝缘·通过ULVW-1及CSAFT-1垂直燃烧测试·用于电器、电气内部线缆*AWM 3271 (125 ,600V)标准：UL 758导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 30 0.0550 7/0.100 0.300 0.8 1.90 2.09 332.70 3.40 28 0.0955 19/0.0800.400 0.8 2.00 2.20 191.00 4.05 26 0.1307 26/0.0800.471 0.8 2.07 2.28 140.00 4.58 24 0.2407 19/0.1270.635 0.8 2.24 2.46 76.00 6.05 22 0.3820 19/0.1600.800 0.8 0.40 2.64 48.00 7.78 20 0.6149 19/0.203 1.015 0.8 2.60 2.88 30.00 10.90 18 0.8415 26/0.203 1.195 0.8 2.80 3.07 22.00 13.15 16 1.3200 26/0.254 1.495 0.8 3.10 3.40 13.86 18.42 14 2.0800 41/0.254 1.877 0.8 3.48 3.82 8.79 26.52 12 3.2900 65/0.254 2.363 0.8 3.96 4.35 5.56 40.89 10 5.2300 65/0.320 2.987 0.8 4.59 5.04 3.48 59.199 6.7560 84/0.320 3.360 0.8 4.96 5.45 2.71 74.00产品说明：·额定温度：125℃·额定电压：600V·参照标记：UL758，UL1581，UL62·导体使用绞合实芯AWG30-9镀锡或裸铜丝·辐照高能聚氯乙烯绝缘·通过ULVW-1及CSAFT-1垂直燃烧测试·用于电器、电气内部线缆·结构和特性*AWM 3321 (150 ,600V)标准：UL 758导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 30 0.0550 7/0.100 0.300 0.76 1.82 1.96 332.00 3.80 28-1 0.0887 7/0.127 0.381 0.76 1.90 2.05 206.00 4.36 28-2 0.0955 7/0.160 0.400 0.76 1.92 2.07 191.00 4.49 26-1 0.1407 19/0.0800.480 0.76 2.00 2.16 130.00 5.16 26-2 0.1393 11/0.1270.486 0.76 2.01 2.17 131.00 5.19 24-1 0.2266 7/0.203 0.609 0.76 2.13 2.30 83.00 6.37 24-2 0.2212 11/0.1600.612 0.76 2.13 2.30 81.00 6.33 22-1 0.3550 7/0.254 0.762 0.76 2.28 2.46 54.00 8.04 22-2 0.3820 19/0.1600.800 0.76 2.32 2.51 48.00 8.44 20-1 0.5660 7/0.321 0.963 0.76 2.48 2.68 32.00 10.63 20-2 0.6149 19/0.203 1.015 0.76 2.54 2.73 29.26 11.32 18-1 0.8973 7/0.404 1.212 0.76 2.73 2.95 20.00 14.51 18-2 0.9627 19/0.254 1.270 0.76 2.29 3.01 19.00 15.35 16-1 1.2292 19/0.287 1.435 0.76 2.96 3.19 14.80 18.40 16-2 1.3200 26/0.254 1.795 0.76 3.02 3.26 14.00 19.41 14 1.9447 19/0.361 1.805 0.76 3.32 3.59 9.40 26.23 12 3.0893 19/0.455 2.275 0.76 3.79 4.10 5.92 38.45 10 5.2030 98/0.260 3.440 0.76 4.96 5.20 3.86 57.84 产品说明：·额定温度：150℃·额定电压：600V ·参照标记：UL758，UL1581，UL62 ·导体使用绞合AWG30-9镀锡铜丝·绝缘耐热150℃交联聚烯(XLPE) ·通过UL VW-1及CSA FT-1垂直燃烧测试·电器内部线缆*AWM 3512 (200 ,600V)标准：UL 758导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 0.5 0.503 7/0.80 0.80 0.78 2.36 2.55 36.700 9.360.75 0.753 7/0.37 1.00 0.78 2.67 2.88 24.800 12.841 1.017 7/0.43 1.29 0.78 2.85 3.08 18.200 15.851.5 1.487 7/0.52 1.56 0.78 3.12 3.36 12.200 21.082.5 2.542 7/0.68 2.04 0.783.60 3.89 7.560 32.434 4.035 19/0.52 2.60 0.78 4.16 4.50 4.700 48.276 6.112 19/0.64 3.20 1.15 5.50 5.94 3.100 77.07 10 10.556 84/0.40 4.98 1.55 8.08 8.72 1.950 146.00 16 15.834 126/0.40 6.00 1.55 9.10 9.82 1.240 204.02 25 24.630 196/0.40 7.69 1.55 10.79 11.65 0.795 305.18 35 35.814 285/0.40 9.40 1.55 12.50 13.50 0.565 431.00 50 50.140 399/0.40 10.60 2.05 14.70 15.88 0.393 600.73 70 70.880 361/0.50 12.50 2.05 16.60 17.93 0.277 819.92 120 119.380 608/0.50 16.70 2.45 21.60 23.33 0.164 1383.24产品说明：·额定温度：-100℃+200℃·额定电压：600V·参照标记：UL758，UL1581，UL62·导体使用绞合0.5～250mm2镀锡铜丝·耐高温硅橡胶绝缘·通过ULVW-1及CSAFT-1垂直燃烧测试·用于电子、电器、燃具内部线缆高温场合*AWM 3529 (150 ,600V)标准：UL 758导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 26 0.1407 7/0.160 0.480 0.78 2.04 2.20 130.000 5.16 24 0.2266 7/0.203 0.609 0.78 2.17 2.34 80.760 6.37 22 0.3550 7/0.254 0.762 0.78 2.32 2.51 51.550 8.10 20 0.5660 7/0.321 0.963 0.78 2.52 2.72 32.330 10.70 18 0.8973 7/0.404 1.212 0.78 2.77 2.99 20.390 14.50 16 1.2292 19/0.287 1.435 0.78 3.00 3.23 14.890 21.05 14 1.9447 19/0.361 1.805 0.78 3.37 3.63 8.800 26.27 12 3.0893 19/0.455 2.275 0.78 3.84 4.14 5.920 39.94 10 5.2030 98/0.260 3.440 1.15 5.74 6.03 3.900 67.678 8.2467 168/0.250 3.500 1.56 6.62 7.15 2.240 100.056 13.0572 266/0.250 5.520 1.56 8.64 9.33 1.420 174.004 20.6168 420/0.250 6.630 1.56 9.75 10.53 0.897 248.002 32.6432 665/0.250 8.750 1.56 11.87 12.82 0.567 394.001 42.4744 338/0.400 10.000 2.04 14.08 15.21 0.436 518.00产品说明：·额定温度：150℃ ·最低使用环境温度：-100℃·额定电压：600V ·参照标记：UL758，UL1581，UL62·导体使用实芯绞合AWG26-1镀锡铜丝·耐高温硅橡胶绝缘·通过UL VW-1及CSA FT-1垂直燃烧测试·用于电子、电气设备内部线缆*AWM 3530 (200 ,600V)标准：UL 758导体绝缘最大导体电阻参考重量线规截面根数/线径直径标称厚度标称外径最大外径AWG mm2No/D mm mm mm mm 20℃Ω/km kg/km 26 0.1407 7/0.160 0.480 0.78 2.04 2.20 130.000 5.16 24 0.2266 7/0.203 0.609 0.78 2.17 2.34 80.760 6.37 22 0.3550 7/0.254 0.762 0.78 2.32 2.51 51.550 8.10 20 0.5660 7/0.321 0.963 0.78 2.52 2.72 32.330 10.70 18 0.8973 7/0.404 1.212 0.78 2.77 2.99 20.390 14.50 16 1.2292 19/0.287 1.435 0.78 3.00 3.23 14.890 21.05 14 1.9447 19/0.361 1.805 0.78 3.37 3.63 8.800 26.27 12 3.0893 19/0.455 2.275 0.78 3.84 4.14 5.920 38.95 10 5.2030 98/0.260 3.440 1.15 5.74 6.03 3.900 67.678 8.2467 168/0.250 3.500 1.56 6.62 7.15 2.240 106.056 13.0572 266/0.250 5.520 1.56 8.64 9.33 1.420 174.004 20.6168 420/0.250 6.630 1.56 9.75 10.53 0.897 248.002 32.6432 665/0.250 8.750 1.56 11.87 12.82 0.567 391.401 42.4744 338/0.400 10.000 2.04 14.08 15.21 0.436 518.00产品说明：·额定温度：200℃·最低使用环境温度：-100℃·额定电压：600V·参照标记：UL758，UL1581，UL62·导体使用实芯绞合AWG26-4/0镀锡丝·耐高温硅橡胶绝缘·通过UL VW-1及CSA FT-1垂直燃烧测试·用于电子、电器、燃具设备内部线缆高温场合龙在天涯6Sigma品质网（龙在天涯）Tallwise制作*AWM 仿3549 (200 ,600V)标准：UL 758导体 绝缘 屏蔽 护套线规 截面根数/线径 直径 厚度 外径缠绕/根数外径厚度标称外径最大外径最大导体电阻参考重量AWG mm2No/D mm mm mm No mm mm mm mm 20℃Ω/km kg/km 28 0.0887 7/0.127 0.381 0.76 1.9054/0.112.120.763.643.90 223.75 16.60 26 0.1407 7/0.160 0.480 0.76 2.0057/0.112.220.763.744.04 139.73 20.70 24 0.2266 7/0.203 0.609 0.76 2.1860/0.112.250.763.774.07 85.96 22.50 22 0.3710 39/0.1100.762 0.76 1.9554/0.112.070.763.693.99 48.50 23.50 20 0.5228 26/0.1600.963 0.76 2.0960/0.112.310.763.834.13 37.61 25.40 18 0.8244 41/0.1601.212 0.76 2.3867/0.112.600.764.124.45 23.83 31.16产品说明：·额定温度：200℃·额定电压：600V·参照标记：UL758，UL1581，UL62·导体使用实芯绞合AWG30-10号镀锡或裸铜丝·耐高温硅橡胶、铜丝屏蔽、硅橡胶护套·用于电子、电器内部线缆高温场合。

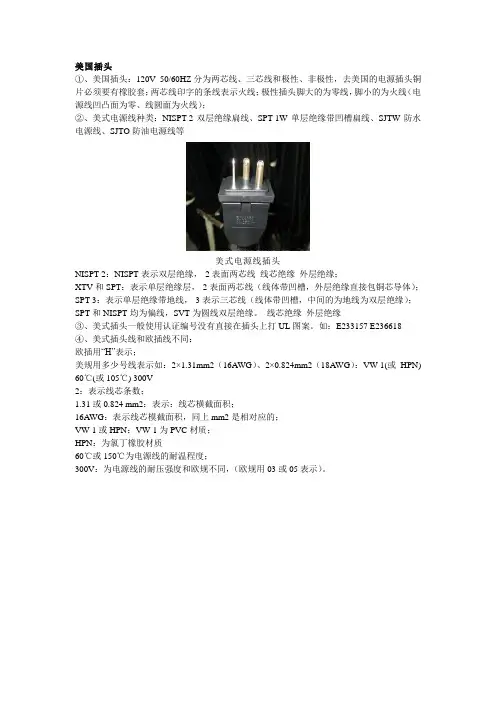

美国插头
①、美国插头：120V 50/60HZ分为两芯线、三芯线和极性、非极性，去美国的电源插头铜片必须要有橡胶套；两芯线印字的条线表示火线；极性插头脚大的为零线，脚小的为火线（电源线凹凸面为零、线圆面为火线）；
②、美式电源线种类：NISPT-2双层绝缘扁线、SPT-1W单层绝缘带凹槽扁线、SJTW防水电源线、SJTO防油电源线等
美式电源线插头
NISPT-2：NISPT表示双层绝缘，-2表面两芯线线芯绝缘外层绝缘；
XTV和SPT：表示单层绝缘层，-2表面两芯线（线体带凹槽，外层绝缘直接包铜芯导体）；SPT-3：表示单层绝缘带地线，-3表示三芯线（线体带凹槽，中间的为地线为双层绝缘）；SPT和NISPT均为偏线，SVT为圆线双层绝缘。

线芯绝缘外层绝缘
③、美式插头一般使用认证编号没有直接在插头上打UL图案。

如：E233157 E236618
④、美式插头线和欧插线不同：
欧插用“H”表示；
美规用多少号线表示如：2×1.31mm2（16AWG）、2×0.824mm2（18AWG）：VW-1(或HPN) 60℃(或105℃) 300V
2：表示线芯条数；
1.31或0.824 mm2：表示：线芯横截面积；
16AWG：表示线芯模截面积，同上mm2是相对应的；
VW-1或HPN：VW-1为PVC材质；
HPN：为氯丁橡胶材质
60℃或150℃为电源线的耐温程度；
300V：为电源线的耐压强度和欧规不同，（欧规用03或05表示）。

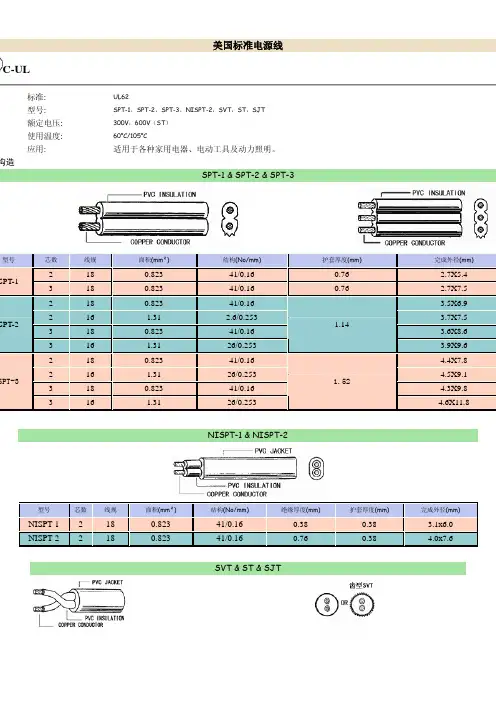

1).美规电线(flexible cord)参考的标准为UL62、UL1581.SPT、SJT、SVTSPT-1:(Service Parallel Thermoplastic)热塑型平行线.最大可生产到20~18AWG(2芯或3芯)SPT-2:最大生产到18~16AWG(2芯或3芯)SPT-3:最大生产到18~10AWG(2芯或3芯)SVT(Service Vacuum thermoplastic):18~16AWG(2芯或3芯)SJT(Service Junior thermoplastic):18~10AWG(2芯~5芯)ST:18-2AWG(2芯或多芯)l 印刷要求:UL规定电线上必须印UL、CSA logo,最低60℃可印也可不印,印字之间距不可超过610mm. l UL E135710<档案>SPT-1 SPT-2 SPT-1W SPT-2W SPT-3 NISPT-1 NISPT-2 SVT SJT SJTW ST STW l CSA LL95937<档案>SPT-1 SPT-2 SPT-3 SVT SJTl UL与CSA对电线的温度对照UL CSA60℃60℃75℃60℃90℃60℃105℃105℃(2).欧规电线:(欧共型).H03VVH2-F0.752/2CH harmonized(欧共型)03 300/300V05 300/500V07 450/750VV: PVC insulation.V: Jacket PVC.H2: Flat Non-separate cable.H: Flat Separate cable.F: fine wire-flexible cord.H: Extra-fine wire.U: Solid.R: Stranded0.75MM2 Cross sectional size of conductors(截面积).(3).目前公司已申请认证的电线: VDE H05V-KH03VH-H 2*0.75*0.5 H05VV-F 2*0.75H03VV-F 2*0.75*0.5 H05VV-F 2*1.0H03VV-H2 2*0.75*0.5 H05VV-F 3*0.75H03VV-F 3G*0.75*0.5 H05VV-F F3G*1.0H05VV-F 2*1.5 H05VVH2-F 0.75*2H05VV-F 3G*1.5 H05VVH2-F 2*1.0以上线材具体由哪个认证机构授权需查阅相关档案.三. 插头方面(1).美规插头结构,UL498及UL1681中规定(依NEMA)NEMA:(National Electrical Manufacturers Association.)美国电机制造协会.常见的几种:1-15R: 2Pole 2-Wire 125V 15A Receptacle (SF-51)1-15P: 2Pole 2-Wire 125V 15A Plug (SF-21.23.22A)2-15~30R: 2Pole 2-Wire 250V 15A Receptacle2-15~30P: 2Pole 2-Wire 250V 15A Receptacle5-15~50R: Receptacle Plug (SF-52…)5-15~50P: 2Pole 3-Wire 125V 15A Receptacle (SF-31.31N.32.33.37.45.46.32D)6-15~50P(R): 2Pole 3-Wire 250V 15A~50A7-15~50P(R): 2Pole 3-Wire 277V 15A~50A10-20~50P(R): 3Pole 3-Wire 125V/250V 20A~50A11-15~50P(R): 3Pole 3-Wire 250V 15A~50Al 插头的检验规范主要依据(817)l 插头中的要求:UL规定:不能出现电流及电压及UL logo;可以出现档案号或公司交易标志.CSA规定:不能出现电流及电压但可以出现CSA logo档案号或公司交易标志.如果制造厂是属予公司需印上分公司代码.(2).欧规插头:A.主要参照IEC 60083及60320规范.B.目前认证:SF-01 SF-81SF-03 SF-82SF-04 (Plug) SF-83 (Connector)SF-05 SF-85ASF-87C.检验规范:Plug ConnectorIEC 60 884 DIN 0625CEE 7 EN 60320EN 50075DIN 0620四. CB与CE的含意(1).CB:(Certification Bodies)认证体系.CB制度是国际电工委员会(IECEE)建立的一套全球性的互认制度.全球有34个国家,45个认证机构参加这一互认制度.(企业从其中一个认证机构获得CB证书后,可以较方便地转换成其它机构的认证证书.由此可以取得进入相关国家市场的准入证.)(2).CE:(European Communities)欧盟委员会CE标示是产品在欧盟境内销售的市场准入证明.a.CE标志向进口国海关表示.该产品符合相关的欧盟指令同时欧盟也努力使成员国之间的贸易往来更加顺畅.b.CE标志使产品合法进入以下十八国市场:奥地利、比利时、丹麦、芬兰、法国、德国、希腊、冰岛、爱尔兰、意大利、列支敦士登、卢森堡、荷兰、挪威、葡萄牙、西班牙、瑞典、英国.c. CE标志表示产品制造商或进口商所负的责任.制造商或进口商自行宣告其产品符合相关欧盟指令.CE标志并非经由认证机构颁发.d.其它由第三方机构颁发的认证可以与CE标志同时使用,但不能够取代CE标志.e.CE标志可以直接标注在产品上,亦可以与CE标注在产品的用户手册或包装上.另:EN60799规定PLUG<欧规>不能够使用“CE”标志(SF-01.03等).Connector或PLUG Connector可以有“CE”标志.电源线(Flexible Cords and Cables)之安规要求明文规定在CSA标准C22.2 No. 49-98年版中，为使读者在研发制造前能了解相关要求，特此对其标示、结构要求及安全测试三大部份做以下的说明及简介。

美规电线规格参数摘要：一、美规电线简介1.美规电线的概念2.美规电线的主要用途二、美规电线规格参数1.电线类型及表示方法2.电线截面积3.电线绝缘材料4.电线结构5.电线耐压等级6.电线工作温度三、美规电线在我国的应用与展望1.在我国的应用现状2.我国对美规电线的进口政策3.未来发展趋势与展望正文：一、美规电线简介美规电线，顾名思义，是指符合美国标准的电线。

在美国，电线电缆产品需遵循美国国家电气制造商协会（NEMA）的标准进行生产。

美规电线广泛应用于各种电气设备、家用电器、照明设备等领域。

由于其性能可靠、安全性高，美规电线在全球范围内有着广泛的市场。

二、美规电线规格参数1.电线类型及表示方法美规电线根据用途和性能可分为多种类型，如UL1015、UL1569、UL2468 等。

每种类型均采用不同的表示方法，如“UL”表示为美国保险商实验室（Underwriters Laboratories）认证，后面的数字表示具体的电线类型。

2.电线截面积美规电线的截面积有多种规格，如18AWG、20AWG、22AWG 等，其中AWG（American Wire Gauge）表示美国电线规格。

截面积越大，电线的承载能力越强。

3.电线绝缘材料美规电线的绝缘材料主要有PVC、PE、XLPE 等，其中PVC（聚氯乙烯）应用最为广泛，具有良好的耐候性、耐磨性和化学稳定性。

4.电线结构美规电线通常为单芯线，也可根据需要制成多芯线。

此外，还有铠装电线、耐火电线等特殊类型。

5.电线耐压等级美规电线的耐压等级有多种，如600V、1000V 等，根据电线的应用环境和安全要求选择合适的耐压等级。

6.电线工作温度美规电线的工作温度范围一般为-10℃至+70℃，特殊类型的电线可在-40℃至+90℃的范围内工作。

三、美规电线在我国的应用与展望美规电线在我国的应用较为广泛，尤其在电子、通信、家用电器等领域。

由于美规电线性能优良、质量可靠，受到了许多生产企业和消费者的青睐。

电源线S P T S J T S V T 规格是代表什么意思公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]电源线SPT/SJT/SVT规格是代表什么意思???电源线SPT/SJT/SVT规格是代表什么意思(1).美规电线(flexible cord)参考的标准为UL62、UL1581.SPT、SJT、SVTSPT-1:(Service Parallel Thermoplastic)热塑型平行线.最大可生产到20~18AWG(2芯或3芯)SPT-2:最大生产到18~16AWG(2芯或3芯)SPT-3:最大生产到18~10AWG(2芯或3芯) SVT(Service Vacuum thermoplastic):18~16AWG(2芯或3芯) SJT(Service Junior thermoplastic):18~10AWG(2芯~5芯)ST:18-2AWG(2芯或多芯)l 印刷要求:UL规定电线上必须印UL、CSA logo,最低60℃可印也可不印,印字之间距不可超过610mm.l UL E135710<档案>SPT-1 SPT-2 SPT-1W SPT-2W SPT-3 NISPT-1 NISPT-2 SVT SJT SJTW ST STW l CSA LL95937<档案>SPT-1 SPT-2 SPT-3 SVT SJTl UL与CSA对电线的温度对照UL CSA60℃ 60℃75℃ 60℃90℃ 60℃105℃ 105℃(2).欧规电线:(欧共型).2CH harmonized(欧共型)03 300/300V05 300/500V07 450/750VV: PVC insulation.V: Jacket PVC.H2: Flat Non-separate cable.H: Flat Separate cable.F: fine wire-flexible cord.H: Extra-fine wire.U: Solid.R: StrandedCross sectional size of conductors(截面积).(3).目前公司已申请认证的电线: VDE H05V-KH03VH-H 2** H05VV-F 2*H03VV-F 2** H05VV-F 2*H03VV-H2 2** H05VV-F 3*H03VV-F 3G** H05VV-F F3G*H05VV-F 2* H05VVH2-F *2H05VV-F 3G* H05VVH2-F 2*以上线材具体由哪个认证机构授权需查阅相关档案.三. 插头方面(1).美规插头结构,UL498及UL1681中规定(依NEMA) NEMA:(National Electrical Manufacturers Association.)美国电机制造协会.常见的几种:1-15R: 2Pole 2-Wire 125V 15A Receptacle (SF-51)1-15P: 2Pole 2-Wire 125V 15A Plug (SF-21.23.22A) 2-15~30R: 2Pole 2-Wire 250V 15A Receptacle2-15~30P: 2Pole 2-Wire 250V 15A Receptacle5-15~50R: Receptacle Plug (SF-52…)5-15~50P: 2Pole 3-Wire 125V 15A Receptacle ..6-15~50P(R): 2Pole 3-Wire 250V 15A~50A7-15~50P(R): 2Pole 3-Wire 277V 15A~50A10-20~50P(R): 3Pole 3-Wire 125V/250V 20A~50A11-15~50P(R): 3Pole 3-Wire 250V 15A~50Al 插头的检验规范主要依据(817)l 插头中的要求:UL规定:不能出现电流及电压及UL logo;可以出现档案号或公司交易标志.CSA规定:不能出现电流及电压但可以出现CSA logo档案号或公司交易标志.如果制造厂是属予公司需印上分公司代码.(2).欧规插头:A.主要参照IEC 60083及60320规范.B.目前认证:SF-01 SF-81SF-03 SF-82SF-04 (Plug) SF-83 (Connector)SF-05 SF-85ASF-87C.检验规范:Plug ConnectorIEC 60 884 DIN 0625CEE 7 EN 60320EN 50075DIN 0620四. CB与CE的含意(1).CB:(Certification Bodies)认证体系.CB制度是国际电工委员会(IECEE)建立的一套全球性的互认制度.全球有34个国家,45个认证机构参加这一互认制度.(企业从其中一个认证机构获得CB证书后,可以较方便地转换成其它机构的认证证书.由此可以取得进入相关国家市场的准入证.)(2).CE:(European Communities)欧盟委员会CE标示是产品在欧盟境内销售的市场准入证明.标志向进口国海关表示.该产品符合相关的欧盟指令同时欧盟也努力使成员国之间的贸易往来更加顺畅.标志使产品合法进入以下十八国市场:奥地利、比利时、丹麦、芬兰、法国、德国、希腊、冰岛、爱尔兰、意大利、列支敦士登、卢森堡、荷兰、挪威、葡萄牙、西班牙、瑞典、英国.c. CE标志表示产品制造商或进口商所负的责任.制造商或进口商自行宣告其产品符合相关欧盟指令.CE标志并非经由认证机构颁发.d.其它由第三方机构颁发的认证可以与CE标志同时使用,但不能够取代CE标志.标志可以直接标注在产品上,亦可以与CE标注在产品的用户手册或包装上.另:EN60799规定PLUG<欧规>不能够使用“CE”标志等).Connector 或PLUG Connector可以有“CE”标志.电线规格北美线材的线规与国内的表示方法不同，是以“AWG”为单位。

美规电线规格参数摘要：一、美规电线概述二、美规电线规格参数介绍1.导体规格2.绝缘层材质与厚度3.护套材质与规格4.电线截面积与电流容量5.电压等级三、美规电线的应用领域与选购指南四、美规电线与国标电线的区别五、美规电线在我国市场的现状与发展趋势正文：一、美规电线概述美规电线，顾名思义，是指符合美国电气规范的电线产品。

在美国，电线产品必须遵循美国国家电气制造商协会（NEMA）制定的标准，这些标准涵盖了电线的导体、绝缘层、护套、电压等级等多个方面。

美规电线在全球范围内有着广泛的应用，特别是在我国，随着国际贸易的不断深化，美规电线在建筑、家电、工业等领域有着广泛的需求。

二、美规电线规格参数介绍1.导体规格美规电线导体采用多股裸铜丝绞合而成，根据不同的用途和场合，导体的规格有不同的要求。

一般来说，家居用电的美规电线导体规格为16-24AWG （美国线规），工业用电的美规电线导体规格为10-300AWG。

2.绝缘层材质与厚度美规电线的绝缘层采用环保型聚合物材料，如聚氯乙烯（PVC）、交联聚乙烯（XLPE）等。

绝缘层的厚度根据电线规格和用途有所不同，一般要求在0.5mm-1.5mm之间。

3.护套材质与规格美规电线护套采用耐磨、耐候性好的材料，如聚氯乙烯（PVC）、聚氨酯（TPU）等。

护套的规格要求厚度在0.5mm-1.0mm之间，具有良好的抗压、抗拉伸性能。

4.电线截面积与电流容量美规电线截面积与电流容量根据用电设备的需求和电路设计确定。

一般来说，家居用电的美规电线截面积为1.5mm-10mm，工业用电的美规电线截面积为10mm-500mm。

电流容量则根据电线截面积和敷设方式来确定。

5.电压等级美规电线的电压等级分为低压、中压和高压三种，低压电线主要用于住宅、商业和工业领域，中压电线用于配电系统，高压电线用于输电线路。

三、美规电线的应用领域与选购指南美规电线广泛应用于建筑、家电、工业等领域。

在选购美规电线时，应注意以下几点：1.选择正规厂家生产的电线产品，确保产品质量和安全性能；2.根据用电设备的需求和电路设计，选择合适规格的电线；3.考虑电线的使用环境，选择耐候性、抗紫外线等性能好的护套材料；4.了解电线的保修政策，确保售后服务。

美国电线电缆UL线规美国电源线 UL 标准一. 美标电线的型号及其用途。

1. 美规电源线分很多种型号，每个型号所对顶的 UL 线规也不尽相同。

以下列举一些常用的型号以及工作场所对于的 UL 标准。

(每种型号以逗号区分）SPT ，NISPT，（SVT，SJT，ST）（HSJO，HSJOO）（SJ，SJTO，，，，SJOW， SJT-R,SJTOW,SJTW）其中每个型号又可以细分成许多子型号，例如SPT 分为SPT-1,SPT-2,SPT-3。

NISPT 又分为 NISPT-1 和 NISPT-2 两种。

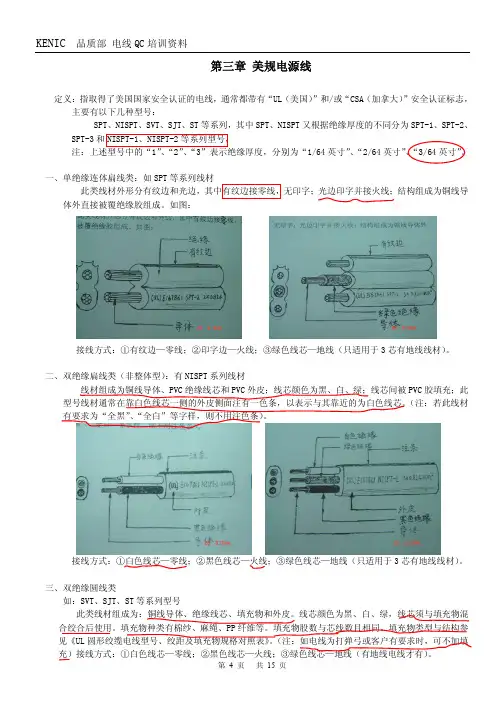

2. SPT 系列线材的名称为单绝缘连体扁线类，此线材有纹边和光边，其中纹边接零线，无印字；光边接火线，有印字；如果是三线的话，会有颜色加以区分，一般是黑白绿。

绿色为地线，白色为零线，黑色为火线。

3. NISPT 系列线材的名称为双绝缘扁线类。

此系列线绝缘层和外被均是PVC，黑白绿线芯中间均为 PVC 的填充物。

4. SVT，SJT，ST 则是双绝缘圆线类。

由铜导体，绝缘，外被和填充物组成，其中填充物一般为棉纱，麻绳，PP 纤维等，一般填充物根数与芯数相同。

还有更多型号的电线/电缆的常用缩写释义： l l l l l l l l l l l l l l l S：供电，J：初级，O：防水T：热塑性塑料/乙烯基，W-A：适应，P：平行的，E：弹料、弹胶S：标准供电电线，一种可移动式，用分离物隔离绞合铜导体的单橡胶结构，具额定值为600V SJ：初级供电电线，其外被厚度为标准供电电线之一半，内部结构相同，通常额定值为 300V ST：一种外被为热塑性塑胶，硬度超强的供电结构，额定值为600V，60℃ SJT：硬度较强，外被为热塑性塑胶，绝缘体为橡胶或热塑性塑胶的供电电线，额定值为 300V，60℃—105℃ SJO：一种可移动式，橡胶作为绝缘体的初级供电结构须带聚氯并可防水SJOO：除芯线绝缘体同外被绝缘体一样须防油外，其基本性能结构同SJO SJTW-A：一种硬度超强，适应各种不良气候的户外电线，额定值为600V，60℃—105℃ SJTW-A：硬度超强，绝缘体热塑性塑胶或橡胶，外被为热塑性塑胶，适应不同气候之户外用电线，其额定值为300V，60℃—105℃SJEW-A：一种硬度较强，热塑性塑胶作外被面橡胶（热塑性塑胶）作导体绝缘体的适应不同气候之户外用电线，该结构须有弹性。

各个国家的电源线标准随着全球化的快速发展，电子产品已经成为人们生活中不可或缺的一部分。

然而，不同的国家和地区使用不同的电源线标准，这给国际贸易和跨国旅行带来了一些不便。

本文将介绍各个国家的电源线标准，帮助读者更好地了解和应对来自不同地方的电源线要求。

美国和加拿大是北美地区常见的两个国家，它们使用的电源线标准是美规插头。

美规插头是具有两个扁平片状的插脚，插头的形状使其容易插入电源插座中。

此外，美规插头还采用了分离线的设计，即插头上有两个金属针脚，旨在防止触电事故的发生。

在欧洲地区，使用的电源线标准是欧洲规格插头和插座。

欧洲规格插头通常含有两个圆形的插脚，插座则具有两个圆形的插孔。

与美规插头不同，欧洲规格插头没有分离线的设计，但插头周围则通常设有接地针，以提供更好的安全性能。

英国是一个特殊的例子，它采用的电源线标准是英国规格插头和插座，也被称为BS插头。

BS插头有三个扁平插脚，其中两个是平行的，另一个则稍微偏离平行方向。

同时，BS插头还有一个导线保护套，用于保护插头和电线的连接，并提供防止电流泄漏的功能。

除了以上几个国家外，还存在许多其他国家与地区的电源线标准。

例如，澳大利亚和中国使用的是两个不同的插座标准，即澳式插头和中国标准插座。

澳式插头通常含有两个平行的插脚和一个接地针脚，而中国标准插座则有三个扁平插脚。

此外，还有一些国家和地区使用不同的电流和电压标准。

例如，美国和加拿大使用的电流标准是110伏特，欧洲大部分国家和地区则采用220伏特的电流标准。

针对这种情况，一些电子设备设计了适用于多种电流和电压标准的通用电源适配器，以满足国际贸易和跨国旅行的需求。

总结起来，各个国家和地区使用不同的电源线标准，包括插头和插座的形状、线路的设计以及电流和电压的标准等。

了解这些标准对于人们在国际贸易和跨国旅行中的使用电子设备起到非常重要的作用。

为了满足不同地方的电源线要求，人们可以购买相应的电源适配器，或者选择支持多种电源线标准的通用电子设备。

美规电线规格参数（原创版）目录1.美规电线概述2.美规电线的规格参数3.美规电线的应用范围4.美规电线的选购注意事项正文【美规电线概述】美规电线，顾名思义，是指符合美国电气规范的电线产品。

由于美国的电气标准与我国有所不同，因此美规电线在材料、性能、规格等方面存在差异。

在我国市场，美规电线主要应用于进口设备、工程项目以及部分特殊场合。

【美规电线的规格参数】美规电线的规格参数主要包括以下几个方面：1.线径：美规电线的线径通常以 AWG（American Wire Gauge）表示，AWG 是美规电线的一个标准单位，它与电线的截面积成反比。

例如，AWG 16的电线截面积为16/1000平方毫米。

2.绝缘层：美规电线的绝缘层材料有聚氯乙烯（PVC）、聚乙烯（PE）、交联聚乙烯（XLPE）等。

不同材料的绝缘性能和应用范围有所差异。

3.护套：美规电线的护套主要分为聚氯乙烯（PVC）、聚氨酯（TPU）、低烟无卤（LSF）、氟橡胶（FKM）等。

护套材料的选择会影响电线的耐热性、耐磨性、耐腐蚀性等性能。

4.电线标准：美规电线需符合美国电气标准，如 UL（UnderwritersLaboratories）标准、NEC（National Electrical Code）标准等。

符合这些标准的电线才能在美国市场上销售和使用。

【美规电线的应用范围】美规电线广泛应用于以下领域：1.工业设备：美规电线可应用于各种进口工业设备，如机床、机器人、自动化生产线等。

2.工程项目：美规电线可应用于需要进口设备和技术的工程项目，如火力发电厂、核电站、地铁等。

3.特殊场合：美规电线在特殊场合也有应用，如高温、高湿、高腐蚀性环境等。

【美规电线的选购注意事项】购买美规电线时，需注意以下几点：1.选择正规渠道：购买美规电线时，应选择正规渠道，避免购买到假冒伪劣产品。

2.确认规格参数：购买美规电线时，需根据实际应用需求，确认电线的规格参数，如线径、绝缘层、护套等。
