当前位置：文档之家 › 3.1.4 自由基聚合反应的特征

3.1.4 自由基聚合反应的特征

  • 格式：ppt
  • 大小：354.00 KB
  • 文档页数：27

下载文档原格式

  / 27

合集下载

自由基聚合反应简介

自由基聚合反应简介
聚合总速率的变化规律为：初期慢，中期加速，后期又转 慢；由于单体浓度降低引起正常聚合速率降低的程度不及凝胶 效应导致的加速程度，故总的反应速率仍表现出自动加速效应。 这类反应通常采用低活性引发剂。
高分子化学
3.5 影响自由基聚合反应的因素
2、匀速聚合 当引发剂的半衰期适当时，正常聚合速率的衰减与凝胶效应的 自动加速部分可互补，从而可做到匀速反应。 3、前快后慢的聚合反应 当采用引发剂活性很高时，聚合 初期引发剂大量分解，使正常聚 合速率很大，聚合中后期，因引 发剂残留量少，正常聚合速率下 降幅度大，以致于凝胶效应的自 动加速部分还不足以弥补，故总 聚合速率降低，甚至为零。
CH2 CHR + O 苯醌
CH O CH2 CHR O CHR + HO HO CH2 CHR O O
O
CH2 CHR O
O
（17）
生成的自由基由于有苯环的强共振作用而稳定，引发活性低。
极性效应对苯醌（缺电子物质）的阻聚作用有显著影响。
18
高分子化学
3.6 阻聚和缓聚
• 芳族硝基化合物
(iii) 硝基化合物：硝基苯、多硝基苯
高分子化学
3.5 影响自由基聚合反应的因素
（3）链自由基卷曲、包埋的程度以及聚合速率的大小受聚合物在单 体或溶剂中溶解性能的好坏的影响。通常，自动加速现象在良溶剂 中较少出现，在非溶剂（沉淀剂）中出现得早、显著，在不良溶剂 中自动加速现象介于以上两种情况。
图2 溶剂对MMA聚合时自动加速效应的影响 （1~3—采用非溶剂；4~5—采用不良溶剂；8~10—采用良溶剂）
氯化铁不仅阻聚效率高，并能化学计量地消灭一个自由基，因 此，可用于测定引发速率。
22
高分子化学

第3章 自由基聚合-1

第3章 自由基聚合-1
C=O C O
• 碳碳双键： 既可均裂也可异裂，可以进行自由基聚合或离子聚合(ionic
polymerization)。
C
C
C= C
C
C
3 自由基聚合 3.2 烯类单体对聚合机理的选择性
10
3.2.1 烯类单体的聚合反应类型 取代基的电负性(诱导效应)和共轭性决定烯烃的聚合反 应类型。 乙烯基单体(CH2=CHX)的聚合反应类型主要取决于双键 上取代基的电子效应(electron effect，诱导效应和共轭效应)。 无取代基：乙烯(ethylene)
阳离子聚合，如X = -R，-OR，-SR，-NR2等。
3 自由基聚合 3.2 烯类单体对聚合机理的选择性
12
3.2.1 烯类单体的聚合反应类型 (ii) X为吸电子基团
H2C CH X
降低电子云密度，易与富
H R CH2 C X
分散负电性，稳定活性中心
电性活性种结合
阴离子与自由基都是富电性的活性种，因此易进行阴
+ + -
-*
-
-*
-* -* -
-
C6H5
0.232
+
-*
-*
-
-
注：1. +表示能聚合，- 表示不能聚合。2. *表示能形成二聚体。 3. 碳原子半径为0.075 nm。
3 自由基聚合 3.2 烯类单体对聚合机理的选择性
21
小
结
首先从位阻上来判断单体能否进行聚合。 然后通过电子效应来判断它属于哪一类的聚合：
15
丙烯(propylene)、丁烯(butylene)
供电性和共轭效应均较弱，只能得到低聚物。
CH3 CH2=CH

第3章 自由基聚合

第3章 自由基聚合

3. 链终止反应特征：
活化能很低，只有 8~21kJ/mol，甚至（偶合终止）为零； 终止速率常数极高，约 104~106 L/(mol .s)；链双基终止 受扩散控制。
链终止方式与单体种类和聚合条件有关。一般而言，单体 位阻大，聚合温度高，难以偶合终止，多以歧化终止为主。
链增长和链终止是一对竞争反应。主要受反应速率常数 和反应物质浓度的大小影响。 在自由基聚合的三步基元反应中，由于引发速率最小， 是控制整个聚合速率的关键。
引发剂分解成活性中心时，共价键有两种裂解形式： 均裂和异裂。
均裂的结果产生两个自由基；异裂的结果形成阴离子和 阳离子。 均裂
异裂
（ 2）
活性中心 ( Reactive Center）
自由基、阴离子和阳离子均有可能作为连锁聚合的 活性中心。
自由基（ Free Radical） -自由基聚合反应（ Radical Polymerization） 阳离子 (Cation) -阳离子聚合反应（ Cationic Polymerization） 阴离子 (Anion) -阴离子聚合反应 (Anionic Polymerization) 配位 (阴离子)聚合（ Coordination polymerization)
CH2
C CH3
异丁烯
（ 4）两个取代基中，一个是弱给电子性，另一个是强 吸电子性，如甲基丙烯酸酯类，这类单体易发生自由基 聚合反应。 CH3
CH2 C O CH3 O C
甲基丙烯酸甲酯
2. 1,2双取代的烯类化合物XCH=CHY ，
3. 三取代、四取代的烯类化合物一般不能聚合，但氟代乙 烯例外。
H2C CH X
H R CH2 C X
烷氧基乙烯基醚

《自由基链式聚合反应》课件

《自由基链式聚合反应》课件
没有共轭效应的自由基活泼，反之较稳定。共轭 效应使电子云集中得到缓解，故稳定。
b．空间位阻 体积较大的基团，妨碍反应中心的靠近，使得自
由基活性降低。如：（C6H5）3C· c．自由基（独电子）所在的碳原子上所接基团的 极性
若为吸电子基，比较稳定，活性小 若为推电子基，稳定性差，活泼
常见自由基的活泼次序见P72 H·＞CH3·＞C6H5·＞RCH2·＞R2CH·＞Cl3C·＞ R3C·＞Br3C·＞……
M n1 M n Ke
kp kdp
1
M e
G G RT ln QC
平衡时 G 0
G RTe ln Ke
而
G H TeS RTe ln Ke
Te
H S R ln Ke
S
H R ln[M ]e
P71 式(3-9)
Te——平衡时的温度，即上限温度
规定 M e 1mol / l 时的平衡温度为聚合上限温度。
度减小，即熵值要变小，△S<0，此时 G H TS ，则要看 H 与TS 的相对大小，当 H TS
时，△G<0能聚合。
随着T↑ H 与TS 逐渐接近，当增到 H TS
时，则聚合反应不再进行，而逆向的解聚反应则易进 行，故当二者相等时的温度应为聚合的上限温度。
G H TCS 0
TC
H S
0自发进行 G 0平衡
0不能自发进行
nM 单体
Mn 聚合物
(p)
G H TS
G H TS
H — 聚合热 G GP GM S S P SM
讨论：
1）H 0(放热） 则G H TS 0
若S 0 能聚合
2）H 0(放热）
若S 0
则要看H与TS的相对大小

高分子习题及答案

高分子习题及答案

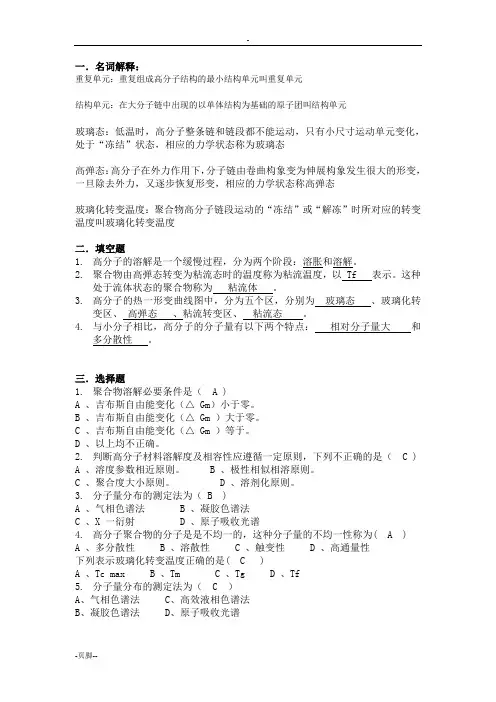

一．名词解释：重复单元：重复组成高分子结构的最小结构单元叫重复单元结构单元：在大分子链中出现的以单体结构为基础的原子团叫结构单元玻璃态：低温时，高分子整条链和链段都不能运动，只有小尺寸运动单元变化，处于“冻结”状态，相应的力学状态称为玻璃态高弹态：高分子在外力作用下，分子链由卷曲构象变为伸展构象发生很大的形变，一旦除去外力，又逐步恢复形变，相应的力学状态称高弹态玻璃化转变温度：聚合物高分子链段运动的“冻结”或“解冻”时所对应的转变温度叫玻璃化转变温度二．填空题1.高分子的溶解是一个缓慢过程，分为两个阶段：溶胀和溶解。

2.聚合物由高弹态转变为粘流态时的温度称为粘流温度，以 Tf 表示。

这种处于流体状态的聚合物称为粘流体。

3.高分子的热一形变曲线图中，分为五个区，分别为玻璃态、玻璃化转变区、高弹态、粘流转变区、粘流态。

4.与小分子相比，高分子的分子量有以下两个特点：相对分子量大和多分散性。

三．选择题1.聚合物溶解必要条件是（ A )A 、吉布斯自由能变化（△ Gm）小于零。

B 、吉布斯自由能变化（△ Gm ）大于零。

C 、吉布斯自由能变化（△ Gm ）等于。

D 、以上均不正确。

2.判断高分子材料溶解度及相容性应遵循一定原则，下列不正确的是（ C )A 、溶度参数相近原则。

B 、极性相似相溶原则。

C 、聚合度大小原则。

D 、溶剂化原则。

3.分子量分布的测定法为（ B )A 、气相色谱法B 、凝胶色谱法C 、X 一衍射D 、原子吸收光谱4.高分子聚合物的分子是是不均一的，这种分子量的不均一性称为( A )A 、多分散性B 、溶散性C 、触变性D 、高通量性下列表示玻璃化转变温度正确的是( C )A 、Tc maxB 、TmC 、TgD 、Tf5.分子量分布的测定法为（ C ）A、气相色谱法 C、高效液相色谱法B、凝胶色谱法 D、原子吸收光谱四．判断题1.晶态聚合物的溶解要比非晶态聚合物困难。

（对）2.分子量相同的同种化学类型聚合物，支化的比线型的更易溶解。

3-自由基聚合(2)

3-自由基聚合(2)

[I] ln [ I ]0
-k t
四价铈盐和醇、醛、酮、胺等组成的氧化－还原体系， 可有效地引发烯类单体聚合或接枝聚合（如淀粉接枝丙烯 腈）。
Ce
4+
+
H C
H C
Ce 3+ +
OH OH
CH + CH O HO
+ H+
26
（ii）油溶性氧化—还原引发体系 氧化剂：氢过氧化物、二烷基过氧化物、二酰基过氧化 物等。 还原剂：叔胺、环烷酸盐、硫醇、有机金属化合物，如 [Al(C2H5)3]、 [B(C2H5)3] 等。
特征：放热反应、活化能低—20－34kJ/mol、速率 常数高、聚合度增大。
6
在链增长反应过程中，不仅研究反应速率，还需 考察增长反应对大分子微结构的影响。
在链增长反H2CH CH2 CH + CH2 X CH X X X or CHCH2 CH2CH X X
Rd
d [I] dt
k d [I]
负号—代表[I]随时间t的增加而减少； kd— 分解速率常数，单位为s-1。
29
将上式积分，得：
[I] ln [ I ]0
-k t
d
[I]0—引发剂的起始浓度， 单位为mol/L
[I] —时间为t时的引发剂 浓度，单位为mol/L
[I] e -k d t [ I ]0
2
C O
2
+ 2 CO2
BPO按两步分解。第一步均裂成苯甲酸基自由基， 有单体存在时，即引发聚合；无单体存在时，进一步 分解成苯基自由基，并放出CO2，但分解不完全。
21
3、无机过氧类引发剂
代表物：无机过硫酸盐，如过硫酸钾K2S2O8和 （NH4)2S2O8，这类引发剂能溶于水，多用于乳液聚合和 水溶液聚合。

03 自由基聚合

03 自由基聚合
CH3 CH2=CH CH2=C COOH COOH 66.9 42.3 kJ/mol CH3 CH2=CH CH2=C CONH2 CONH2 60.2 35.1 kJ/mol
三、聚合上限温度
ΔG = ΔH −TΔS = (Hp − Hm) −T(Sp − Sm)
当 − ΔH > TΔS 时, ΔG < 0 ，聚合可以进行； 当温度升高时，使 TΔ S 接近直到等于 − ΔH 时, 则 ΔG = 0 ， 聚合和解聚处于 可逆平衡状态，这时的温度就是聚合 上限温度 (Tc)。
第三章 自由基聚合
3
本 章 主 要 内 容
连锁聚合的单体 聚合机理 链引发反应 聚合反应速率 分子量 阻聚和缓聚
3.0 加聚和连锁聚合概述
一、自由基聚合反应（radical polymerization)
是烯烃和共轭二烯烃聚合的一种重要方法。 自由基聚合反应中，需要活性中心（reactive center)— 自由基，它的产生及活性对聚合反应起决定性作用。 自由基聚合反应是连锁聚合反应（chain reaction)的一 种，遵循连锁反应机理，通过三个基元反应，即链引发、 链增长和链终止使小分子聚合成大分子。在聚合过程中也 可能存在另一个基元反应—链转移反应（chain transfer reaction)；链转移反应对聚合物的分子量、结构和聚合速 率产生影响。
3、自由基、阳离子和阴离子的产生：
化合物的价键在适当条件下有均裂和异裂两种形式。均裂 时，共价键上一对电子分属于两个基团，这种带独电子的基团 呈中性，称为自由基或游离基；异裂结果，共价键上一对电子 全部归属于某一基团，形成阴离子或负离子，另一缺电子的基 团，称做阳离子或正离子。 均裂 异裂 （2）
3.1 烯类单体对聚合机理的选择性

药用高分子材料习题(答案解析)

药用高分子材料习题(答案解析)

《绪论》一、名词解释药用辅料：广义上指的是能将药理活性物质制备成药物制剂的各种添加剂药用高分子辅料：具有高分子特征的药用辅料二．填空题1 ．药用辅料广义上指的是能将药理活性物质制备成药物制剂的各种添加剂，其中具有高分子特征的辅料，一般被称为药用高分子辅料。

2 ．辅料有可能改变药物从制剂中释放的速度或稳定性，从而影响其生物利用度。

3 ．高分子材料学的目的是使学生了解高分子材料学的①最基本理论和药剂学中常用的高分子材料的②结构，③物理化学性质，④性能及用途，⑤并能初步应用这些基本知识来理解和研究高分子材料在一般药物制剂、控释制剂及缓释制剂中的应用。

4．药用高分子辅料在药用辅料中占有很大的比重，现代的制剂工业，从包装到复杂的药物传递系统的制备，都离不开高分子材料，其品种规格的多样化和应用的广泛性表明它的重要性。

三．选择题1 ．下面哪项不是有关药用高分子材料的法规（D)A ．《中华人民共和国药品管理法》B ．《关于新药审批管理的若干补充规定》C ．《药品包装用材料容器管理办法（暂行）》D ．《药品生产质量管理办法》2 ．依据用途分，下列哪项不属于药用高分子材料（C)A ．在传统剂型中应用的高分子材料B ．控释、缓释制剂和靶向制剂中应用的高分子材料C ．前体制剂中应用的高分子材料D 包装用的材料四．简答题1 ．药用高分子材料学研究的任务是什么？答：( 1 ）高分子材料的一般知识，如命名、分类、化学结构；高分子的合成反应及化学反应（缩聚、加聚、共聚、聚合物的改性与老化）；高分子材料的化学特性和物理、力学性能。

2 ．药用辅料是在药物制剂中经过合理的安全评价的不包括生理有效成分或前体的组分，它的作用有哪些？答：( 1 ）在药物制剂制备过程中有利于成品的加工( 2 ）加强药物制剂稳定性，提高生物利用度或病人的顺应性。

( 3 ）有助于从外观鉴别药物制剂。

( 4 ）增强药物制剂在贮藏或应用时的安全和有效。

3 高分子材料作为药物载体的先决条件是什么？答（1 ）适宜的载药能力；( 2 ）载药后有适宜的释药能力；( 3 ）无毒、无抗原性，并具有良好的生物相容性。

3-自由基聚合

3-自由基聚合

烯类单体：单烯、双烯、炔 单体种类 羰基－C=O 化合物：醛、酮、酸
杂环化合物
属于热力学可能的单体，机理却有所差异。
9
乙烯基单体对聚合方式的选择 ???
CH 2 CHX
取代基X的种类、性质、数量和极性 决定了单体对活性种的选择性。
定性分析取代基的电子效应(诱导效应、共轭 效应)及位阻效应对聚合机理的选择。
硝基乙烯
偏二腈乙烯
18
2) 共轭效应 带有共轭体系的烯类如苯乙烯、甲基苯乙烯、
丁二烯及异戊二烯，π- π共轭，p电子云流动性大，
易诱导极化，可随进攻试剂性质的不同而取不同的 电子云流向，能按三种机理进行聚合。
苯乙烯
苯乙烯
19
烷基乙烯基醚 从诱导效应：烷氧基具有吸电子性，
但氧上未共用电子对能和双键形成p-π共轭，使双键
15
c
取代基为吸电基团
如腈基、羰基、酯基、羧基、醛基、酮基等使
双键电子云密度降低，并使阴离子共轭稳定
B
δ+
CH2=CH
BCH2
C Y
Y
16
• 许多带吸电子基团的烯类单体，如丙烯腈、丙
烯酸酯类能同时进行阴离子聚合和自由基聚合。
17
• 若基团的吸电子倾向过强，如硝基乙烯、偏二腈乙
烯等，只能阴离子聚合。
⑩烷基 11 苯基 12甲基 13氢
带推电子取代基，活泼自由基
40
3.4.2
自由基聚合机理
(1)链引发chain initiation
(2)链增长chain propagation
(3)链终止chain termination (4)链转移chain transfer
41

自由基聚合反应

自由基聚合反应

过氧化酯 RCO-OO-R’
过氧化二酰
RCO-O-O-COR’
过氧化二碳酸酯 ROOC-O-O-COOR’
常用的过氧化二苯甲酰（BPO)分解反应机理如下：
其它常见的有机过氧化物引发剂如叔丁基过氧化氢、过氧化 苯甲酸叔丁酯等的分解反应分别如下所示：
叔丁基过氧化氢：
过氧化苯甲酸叔丁酯：
（2）偶氮类引发剂 为带吸电子取代基的偶氮化合物，分对称和不对称两大类：
无机过氧化物包括过氧化氢、过硫酸钾、过硫酸铵等,其分解
反应机理如下：
HO OH
2HO.
O
O
KO S O O S OK
O
O
. O
_
2KO S O (SO4)
O
其中，H2O2 分解活化能高达 218kJ/mol，需要在高温下才能 分解，因此很少单独使用。
有机过氧化物:
烷基过氧化氢 RC-O-O-H
二烷基过氧化物 R-O-O-R’
1分子量调节剂只需加入少量的链转移剂如十二烷基硫醇便可明显降低分子量而且还可通过改变其用量来调节分子量因此这类链转移剂又叫分子量调节剂与聚合度的定量关系以歧化终止为链转移剂浓度2调节聚合调节聚合在活性溶剂中进行聚合合成极低分子量的聚如乙烯在四氯化碳中聚合在适当条件下可获得聚合度为10左右的所谓人造石蜡
由于其给电子效应部分地抵消了吸电子效应，使其吸电子 效应减弱，该类单体一般难以进行阴离子聚合，而只能进行自 由基聚合，如：
H2C CH Cl
氯乙烯
H2C CH
O C CH3 O
乙酸乙烯酯
(e) 具有共轭体系的烯类单体
p电子云流动性大，易诱导极化，可随进攻试剂性质的不同 而取不同的电子云流向，因此视引发条件不同而可进行阴离子型、 阳离子型、自由基型等各种链式聚合反应。如苯乙烯、丁二烯等：

高分子化学上海交大第2章自由基聚合

高分子化学上海交大第2章自由基聚合
2.1.3 取代基的电子效应和位阻效应
烯类单体聚合能力的差异聚合机理的不同取决于双键碳原子上取代基的种类、数量和位置，即取代基的电子效应（诱导效应、共轭效应）和空间位阻效应。
CH2=CH2：高温高压或特殊引发体系。
CH2=C(CH3)2 、CH2δ－=CH←OR ： 供电取代基（烷氧基、烷基、苯基、乙烯基等），使碳碳双键电子云密度增加，有利阳离子进攻，并使阳离子增长种稳定。
聚合反应中两种终止方式都有可能发生，但以何种方式为主，与单体种类和聚合条件有关。一般而言，单体位阻大，聚合温度高，难以偶合终止，多以岐化终止为主。
链终止活化能：E= 8－21 kJ/mol，甚至为零 ，因此链终止速率常数极高，kt=106－108 L/mol·s。
链终止和链增长是一对竞争反应。
任何自由基聚合反应都有链引发、链增长和链终止三个基元反应，其中引发速率最小，为控制步骤。
1 [I]0 0.693 t1/2 = ln = kd [I]0/2 kd
kd与温度有关，t1/2与温度有关，同一引发剂在不同温度下有不同的t1/2。 工业上常用某一温度下引发剂半衰期的长短或相同半衰期所需温度的高低来比较引发剂的活性。 根据60oC时的半衰期把引发剂分为高、中、低活性三大类： 高活性：t1/2 < 1h; 中活性：1h < t1/2 < 6h; 低活性：t1/2 > 6h
常用的是：过硫酸盐 + 低价盐 有机物/无机物氧化还原体系：有机过氧化物 + 低价盐
有机物/有机物氧化还原体系： BPO + N,N-二甲基苯胺
（5）光引发剂
过氧化物和偶氮化合物可以热分解产生自由基，也可以在光照条件下分解产生自由基，成为光引发剂。 除过氧化物和偶氮化合物外，二硫化物、安息香酸和二苯基乙二酮等也是常用的光引发剂。

第三章 自由基聚合2012

第三章 自由基聚合2012

过硫酸钾 (K2S2O8)
3.3
（2）偶氮类引发剂
引 发 剂 和 引 发 作 用
为带吸电子取代基的偶氮化合物：
X为吸电子取代基： -NO2, -COOR, -COOH, -CN等
以常用的偶氮二异丁腈为例，其分解反应机理如下：
CH3 CH3 H3C C N N C CH3 CN CN 偶 氮 二 异 丁 腈 CH3 2 H3C C CN + N2
+ -
CH2CH C2H5 R
插 入
[Mt]+
-
CH2CH CH2CH C2H5 R R
…
CH2CH ( CH2 CH )nC2H5 R R
3.1
链 式 聚 合 反 应
3.1.2 烯类单体的聚合反应能力
乙烯基单体（CH2=CHX）的能否进行聚合主要取决于 双键上的取代基的数目、大小、位臵。 （1）无取代烯烃 CH2=CH2 ，高温高压下自由基聚合
CH2 CH + X CH2 CH + X H2C CH X H2C CH X CH2 CH CH2 CH (首-尾） X X CH2 CH CH X X CH2 （首-首）
√
3.2
自 由 基 聚 合 反 应 机 理
①取代基对链自由基的共振作用：首尾连接所得自由基与取 代基有共振作用，较稳定；而首首或尾尾连接则无；
CH2 C CH2 X
H C X
高 分 子 自 由 基
支 化 高 分 子
链自由基与高分子自由基偶合
高分自由基间偶合
CH2 CH2
X X C CH2 C H C CH2 C X X 交联高分子
◇
3.3
3.3.1 引发剂种类
引 发 剂 和 引 发 作 用

第三章 自由基聚合

第三章 自由基聚合

C-Z 单键不对称，异裂后具有类似于离子的特性， 可由阴离子或阳离子引发剂来引发聚合，不能进行自
由基聚合。
乙烯基单体对聚合机理的选择
乙烯基单体取代基 Y的电子效
应决定了单体接受活性种的进攻的 方式和聚合机理的选择。
（1）电子效应 诱导效应（Induction Effect）：取代基的供、吸电子性 共轭效应（Resonance Effect）：由于轨道相互交盖而 引起共轭体系中各键上的电子云密度发生平均化
第三章 自由基聚合
Free-raBiblioteka ical Polymerization
3.1 加聚和连锁聚合概述
自由基聚合（Free–radical Polymerization） 连锁聚合 按活性中心 阳离子聚合（Cationic Polymerization） 阴离子聚合（Anionic Polymerization）
Rp（增长总速率） >> Rt（终止总速率）
链转移（Chain Transfer）：
从单体（Monomer）
链自由基
夺取原子
从溶剂（Solvent） 从引发剂（Initiator）
从大分子（Macromolecule）
失去原子的分子成为新自由基，继续新链增长（链 转移），链转移反应不仅将影响聚合物的分子量，也常 常形成支链。
3.4 自由基聚合机理
1）自由基聚合的基元反应（Elementary Reaction） 链引发、链增长、链终止、链转移等基元反应 链引发（Chain Initiation）： 形成单体自由基的基元反应，由两步组成： 初级自由基（Primary Radical） R • 的形成
单体自由基（Monomer Radical） M • 的形成

高分子习题和答案

高分子习题和答案

一．名词解释：重复单元：重复组成高分子结构的最小结构单元叫重复单元结构单元：在大分子链中出现的以单体结构为基础的原子团叫结构单元玻璃态：低温时.高分子整条链和链段都不能运动.只有小尺寸运动单元变化.处于“冻结”状态.相应的力学状态称为玻璃态高弹态：高分子在外力作用下.分子链由卷曲构象变为伸展构象发生很大的形变.一旦除去外力.又逐步恢复形变.相应的力学状态称高弹态玻璃化转变温度：聚合物高分子链段运动的“冻结”或“解冻”时所对应的转变温度叫玻璃化转变温度二．填空题1.高分子的溶解是一个缓慢过程.分为两个阶段：溶胀和溶解。

2.聚合物由高弹态转变为粘流态时的温度称为粘流温度.以 Tf 表示。

这种处于流体状态的聚合物称为粘流体。

3.高分子的热一形变曲线图中.分为五个区.分别为玻璃态、玻璃化转变区、高弹态、粘流转变区、粘流态。

4.与小分子相比.高分子的分子量有以下两个特点：相对分子量大和多分散性。

三．选择题1.聚合物溶解必要条件是（ A )A 、吉布斯自由能变化（△ Gm）小于零。

B 、吉布斯自由能变化（△ Gm ）大于零。

C 、吉布斯自由能变化（△ Gm ）等于。

D 、以上均不正确。

2.判断高分子材料溶解度及相容性应遵循一定原则.下列不正确的是（ C )A 、溶度参数相近原则。

B 、极性相似相溶原则。

C 、聚合度大小原则。

D 、溶剂化原则。

3.分子量分布的测定法为（ B )A 、气相色谱法B 、凝胶色谱法C 、X 一衍射D 、原子吸收光谱4.高分子聚合物的分子是是不均一的.这种分子量的不均一性称为( A )A 、多分散性B 、溶散性C 、触变性D 、高通量性下列表示玻璃化转变温度正确的是( C )A 、Tc maxB 、TmC 、TgD 、Tf5.分子量分布的测定法为（ C ）A、气相色谱法 C、高效液相色谱法B、凝胶色谱法 D、原子吸收光谱四．判断题1.晶态聚合物的溶解要比非晶态聚合物困难。

（对）2.分子量相同的同种化学类型聚合物.支化的比线型的更易溶解。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
