ABB智能照明EIB的应用

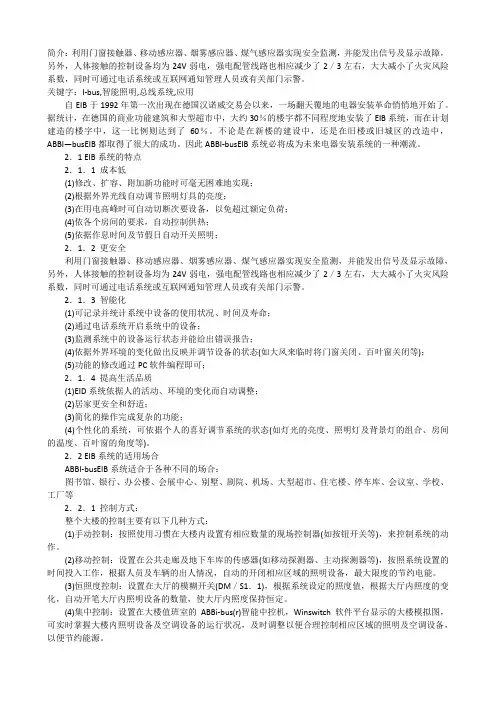

简介：利用门窗接触器、移动感应器、烟雾感应器、煤气感应器实现安全监测，并能发出信号及显示故障，另外，人体接触的控制设备均为24V弱电，强电配管线路也相应减少了2／3左右，大大减小了火灾风险系数，同时可通过电话系统或互联网通知管理人员或有关部门示警。

关键字：I-bus,智能照明,总线系统,应用自EIB于1992年第一次出现在德国汉诺威交易会以来，一场翻天覆地的电器安装革命悄悄地开始了。

据统计，在德国的商业功能建筑和大型超市中，大约30％的楼宇都不同程度地安装了EIB系统，而在计划建造的楼字中，这一比例则达到了60％。

不论是在新楼的建设中，还是在旧楼或旧城区的改造中，ABBI—busEIB都取得了很大的成功。

因此ABBI-busEIB系统必将成为未来电器安装系统的一种潮流。

2．1 EIB系统的特点2．1．1 成本低(1)修改、扩容、附加新功能时可毫无困难地实现；(2)根据外界光线自动调节照明灯具的亮度；(3)在用电高峰时可自动切断次要设备，以免超过额定负荷；(4)依各个房间的要求，自动控制供热；(5)依据作息时间及节假日自动开关照明；2．1．2 更安全利用门窗接触器、移动感应器、烟雾感应器、煤气感应器实现安全监测，并能发出信号及显示故障，另外，人体接触的控制设备均为24V弱电，强电配管线路也相应减少了2／3左右，大大减小了火灾风险系数，同时可通过电话系统或互联网通知管理人员或有关部门示警。

2．1．3 智能化(1)可记录并统计系统中设备的使用状况、时间及寿命；(2)通过电话系统开启系统中的设备；(3)监测系统中的设备运行状态并能给出错误报告；(4)依据外界环境的变化做出反映并调节设备的状态(如大风来临时将门窗关闭、百叶窗关闭等)；(5)功能的修改通过PC软件编程即可；2．1．4 提高生活品质(1)EID系统依据人的活动、环境的变化而自动调整；(2)居家更安全和舒适；(3)简化的操作完成复杂的功能；(4)个性化的系统，可依据个人的喜好调节系统的状态(如灯光的亮度、照明灯及背景灯的组合、房间的温度、百叶窗的角度等)。

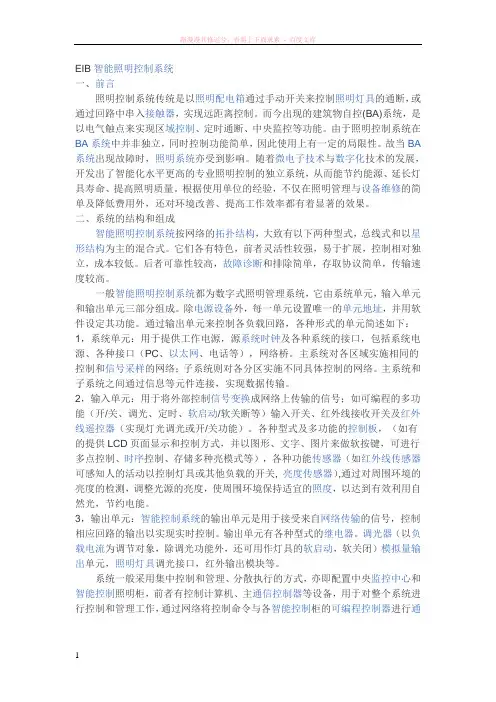

EIB智能照明控制系统一、前言照明控制系统传统是以照明配电箱通过手动开关来控制照明灯具的通断，或通过回路中串入接触器，实现远距离控制。

而今出现的建筑物自控(BA)系统，是以电气触点来实现区域控制、定时通断、中央监控等功能。

由于照明控制系统在BA系统中并非独立，同时控制功能简单，因此使用上有一定的局限性。

故当BA 系统出现故障时，照明系统亦受到影响。

随着微电子技术与数字化技术的发展，开发出了智能化水平更高的专业照明控制的独立系统，从而能节约能源、延长灯具寿命、提高照明质量。

根据使用单位的经验，不仅在照明管理与设备维修的简单及降低费用外，还对环境改善、提高工作效率都有着显著的效果。

二、系统的结构和组成智能照明控制系统按网络的拓扑结构，大致有以下两种型式，总线式和以星形结构为主的混合式。

它们各有特色，前者灵活性较强，易于扩展，控制相对独立，成本较低。

后者可靠性较高，故障诊断和排除简单，存取协议简单，传输速度较高。

一般智能照明控制系统都为数字式照明管理系统，它由系统单元，输入单元和输出单元三部分组成。

除电源设备外，每一单元设置唯一的单元地址，并用软件设定其功能。

通过输出单元来控制各负载回路，各种形式的单元简述如下：1，系统单元：用于提供工作电源，源系统时钟及各种系统的接口，包括系统电源、各种接口（PC、以太网、电话等），网络桥。

主系统对各区域实施相同的控制和信号采样的网络；子系统则对各分区实施不同具体控制的网络。

主系统和子系统之间通过信息等元件连接，实现数据传输。

2，输入单元：用于将外部控制信号变换成网络上传输的信号；如可编程的多功能（开/关、调光、定时、软启动/软关断等）输入开关、红外线接收开关及红外线遥控器（实现灯光调光或开/关功能）。

各种型式及多功能的控制板，（如有的提供LCD页面显示和控制方式，并以图形、文字、图片来做软按键，可进行多点控制、时序控制、存储多种亮模式等），各种功能传感器（如红外线传感器可感知人的活动以控制灯具或其他负载的开关, 亮度传感器）,通过对周围环境的亮度的检测，调整光源的亮度，使周围环境保持适宜的照度，以达到有效利用自然光，节约电能。

eib智能照明系统原理EIB智能照明系统原理EIB智能照明系统是一种基于EIB（欧洲安防系统总线）技术的智能照明控制系统。

该系统利用先进的通信技术和智能控制算法，实现对照明设备的集中控制和远程管理。

本文将从系统原理的角度，详细介绍EIB智能照明系统的工作原理和优势。

EIB智能照明系统的工作原理基于分布式控制理念。

系统中的每个照明设备都连接到总线上，并通过总线与其他设备进行通信和控制。

这样，可以实现对每个设备的个别控制，也可以将多个设备组合成一个照明场景，实现整体控制。

通过总线的通信，照明设备可以接收到来自中央控制器或其他设备的控制指令，并实时响应。

EIB智能照明系统采用了开放的通信协议和标准化的总线结构。

这使得系统具有高度的兼容性和扩展性。

不同品牌的照明设备可以通过EIB总线连接到同一个系统中，实现统一的控制。

同时，系统支持多种通信介质，如有线和无线通信，可以根据实际需求选择合适的通信方式。

此外，系统还支持远程管理和监控，通过互联网或手机应用程序可以实现对照明设备的远程控制和状态监测。

EIB智能照明系统具有智能控制和能效管理的特点。

系统中的照明设备可以根据环境的变化自动调整亮度和色温，以实现舒适的照明效果。

同时，系统还可以根据时间表或传感器的信号自动控制照明设备的开关，实现能耗的最优化。

例如，在无人的房间中，系统可以自动关闭照明设备，以节约能源。

此外，系统还可以通过能耗监测和分析，帮助用户了解和管理能源消耗情况，实现节能减排的目标。

EIB智能照明系统的应用范围广泛。

它可以应用于各种场所，如办公楼、商场、酒店、医院等。

无论是新建还是改造项目，都可以选用EIB智能照明系统来实现照明的智能控制和能效管理。

该系统还可以与其他建筑管理系统集成，实现更高级别的自动化和智能化。

EIB智能照明系统是一种基于EIB技术的智能照明控制系统，具有分布式控制、开放兼容、智能控制和能效管理等特点。

它可以提供个性化的照明控制方案，提高照明质量和能效，减少能源消耗。

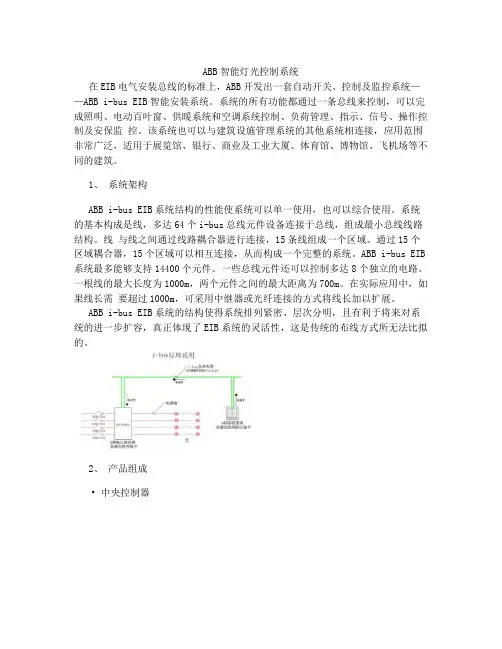

ABB智能灯光控制系统
在EIB电气安装总线的标准上，ABB开发出一套自动开关、控制及监控系统——ABB i-bus EIB智能安装系统。

系统的所有功能都通过一条总线来控制，可以完成照明、电动百叶窗、供暖系统和空调系统控制、负荷管理、指示、信号、操作控制及安保监控。

该系统也可以与建筑设施管理系统的其他系统相连接，应用范围非常广泛，适用于展览馆、银行、商业及工业大厦、体育馆、博物馆、飞机场等不同的建筑。

1、系统架构
ABB i-bus EIB系统结构的性能使系统可以单一使用，也可以综合使用。

系统的基本构成是线，多达64个i-bus总线元件设备连接于总线，组成最小总线线路结构。

线与线之间通过线路耦合器进行连接，15条线组成一个区域。

通过15个区域耦合器，15个区域可以相互连接，从而构成一个完整的系统。

ABB i-bus EIB 系统最多能够支持14400个元件。

一些总线元件还可以控制多达8个独立的电路。

一根线的最大长度为1000m，两个元件之间的最大距离为700m。

在实际应用中，如果线长需要超过1000m，可采用中继器或光纤连接的方式将线长加以扩展。

ABB i-bus EIB系统的结构使得系统排列紧密、层次分明，且有利于将来对系统的进一步扩容，真正体现了EIB系统的灵活性，这是传统的布线方式所无法比拟的。

2、产品组成
• 中央控制器
• 照明控制器
• 电源供应器
• EIB专用线缆• 控制面板
3、安装方法
4、产品外观及功能。

解决方案 ABB i-bus® EIB智能安装控制系统ABB i-bus智能控制系统目录一、i-bus智能控制系统介绍二、会展中心i-bus方案三、广场i-bus方案四、步行街i-bus方案五、体育馆i-bus方案六、商场i-bus方案七、地下车库i-bus方案八、机场i-bus方案九、办公楼i-bus方案十、酒店i-bus方案十一、医院i-bus方案ABB i-bus智能控制系统i-bus智能控制系统ABB i-bus EIB智能控制系统广泛用于电气设备的控制，其主要功能为灯光控制、电动窗帘控制、安全防范、AV设备、空调、地加热及风机盘管控制。

i-bus系统主要由智能面板开关和执行模块两部分组成，智能面板开关一般安装在现场如公共通道、会议室、宴会厅、领导办公室或报告厅等处，您可以使用智能面板控制灯光开关、调光、电动窗帘、空调等，执行模块则安装在标准的照明控制箱中，负责执行面板开关发出的命令，对灯光、窗帘等进行控制。

所有智能面板及执行模块由一根i-bus总线连接起来，总线电缆采用符合EIB标准的4芯屏蔽双绞线。

i-bus系统所有产品均为 ABB德国制造。

ABB开发、生产i-bus系统已有20年的历史，产品种类全，技术成熟，已被广泛应用在各种公共建筑中。

i-bus系统符合国际公认的EIB标准即欧洲安装总线标准。

i-bus系统原理说明：会展中心i-bus方案控制区域：展览区、公共通道、演讲厅、会议厅、报告厅、宴会厅、地下车库、外立面及园林照明。

实现功能:1、光线感应控制灯光开关。

2、移动感应控制灯光开关。

3、定时控制灯光开关。

4、中控电脑集中监视和控制灯光开关。

5、与消防系统联动。

6、智能面板现场控制灯光、窗帘、风机/盘管。

7、会议室场景控制，AV设备控制。

8、可对灯光进行单独开关、分组开关、总开总关控制。

展区可对灯光及遮阳窗进行控制，可通过中控电脑的图形界面进行集中监视和控制，同时在展区现场安装有红外接口，可通过手持红外遥控器在现场对展区的灯光及窗帘进行控制。

智能照明KNX/EIB控制系统应用技术摘要:国家博物馆作为世界级博物馆,不仅在规模上是世界一流的,其内部的控制系统也是世界一流的,因此能体现出国家博物馆的国际地位｡本工程中同时配备了西门子的智能照明控制系统及库柏的应急智能照明控制系统,两个系统根据条件或单独控制,或结合控制,充分体现了绿色照明､智能照明､安全照明､美观照明的使用理念｡在本工程中对智能照明控制系统做了分析｡关键词: 智能照明KNX/EIB控制系统应用技术Abstract: the national museum as a world-class museum, not only in terms of scale is one of the world first-class, its internal control system is the world’s first-class, so can reflect the national museum of its international status. In this project at the same time equipped with Siemens intelligent lighting control system and the emergency of cooper intelligent lighting control system, the two systems according to the condition or individual control, or a combination of control, fully embodies the green lighting, beautiful intelligent lighting, security lighting, lighting the use of the concept. In this project, the intelligent lighting control system is analyzed.Keywords: KNX/EIB intelligent lighting control system application technology1.引言国家博物馆作为世界级博物馆,不仅在规模上是世界一流的,其内部的控制系统也是世界一流的,因此能体现出国家博物馆的国际地位｡作为一个如此庞大的公共建筑,内部的功能分区及其复杂,每个区域对照明的要求各不相同,如何有效地满足各个区域的照明需求,根据精装修的外观要求及区域的使用要求,现场选用了高品质照明灯具的同时,还为其配备了完善的控制系统,从而保证了各个区域的灯光要求,细腻､安全､有效地渗入了建筑的每个角落｡本工程中同时配备了西门子的智能照明控制系统及库柏的应急智能照明控制系统,两个系统根据条件或单独控制,或结合控制,充分体现了绿色照明､智能照明､安全照明､美观照明的使用理念｡在本工程中对智能照明控制系统使用做如下分析:1.智能照明KNX/EIB控制系统应用技术国家博物馆位于北京市中心天安门广场东侧,项目分为老北馆､老南馆､新馆三个部分,该项目主要实现对灯光的智能控制,并且与安防系统､消防系统联动控制,在新馆楼控机房内实现对博物馆的整体照明控制｡安防､消防联动采用硬件进行连接｡本项目在设计之初即以节能､生态的目标作为标准,建成一座生态节能示范工程｡项目实施时选择(KNX/EIB)产品,并将KNX/EIB产品的节能各要素充分发挥,为节能和生态树立了标杆｡KNX/EIB智能控制系统在国家博物馆项目中主要用于以下设备的集成式控制｡设计在不同的区域采用不同的控制方式达到最佳的节能效果:中央控制则可对整个国家博物馆大楼的灯光进行集中监视和控制,可通过中控电脑对每个区域的灯具实时显示,通过对上下班时间的限制,可有效降低照明在建筑能源的消耗｡光线感应控制､定时控制及人体感应控制可分别根据自然光线､上下班时间及工作人员的活动情况对灯光进行自动控制,既节省人工,方便控制,又可有效节能｡例如,在公共区域及上下班时间相对弹性的办公区域进行自动控制,可做到:人来,灯开,人离,灯关,避免人员外出或下班后出现长明灯现象;在上下班比较有规律的办公区,采用定时的方式对灯光自动控制,同样可以避免下班后忘记关灯的情况出现｡以上方式都可达到节能的效果,但不同区域､不同控制方式所产生的节能效益是不同的,但实际节能方式和节能效果不仅限于此,例如通过光线感应控制灯光,当自然光照度足够时,光线感应可自动将靠窗边的灯光关闭,当自然光线变暗并且室内有人时,光线感应则可以自动将灯光开启｡2.博物馆内智能照明系统设计按照国家博物馆大楼建设理念,在弱电系统中的智能控制系统采用具有世界水平的KNX/EIB的智能控制系统,统筹考虑生态建设､资源节约､体现了人与人的和谐､人与自然的和谐､人与经济活动的和谐,提供一套完善的绿色智能控制的解决方案｡在该方案中选用KNX/EIB系列产品控制照明设备,把照明设备总体融入到EIB系统中,实现统一的智能控制｡采用了系统中的照度控制､感应控制､定时控制､集中控制等四种控制方式进行节能减排和绿色控制,设计中充分挖掘KNX/EIB产品在节能减排方面的功能和性能优势,充分满足控制需求且最大化节能减排的效果,力求尽善尽美｡(1)房间内照明控制国家博物馆内的办公室､会议室灯具采用模拟调光方式｡设计在该区域引入了调光控制概念,调光控制是指人工照明和自然照明互补,使工作面保持在工作所需的照明程度上｡调光控制概念的出现是由于室内空间的纵深不同,自然采光强度出现变化,近窗的区域采光条件好,于是不需要人工照明,而远窗的区域采光条件差,就需要一定的人工照明来补光｡KNX/EIB系统有专门针对调光控制概念设计的产品,在以往的应用当中收获了非常不错的效果｡国家博物馆内的所有会议室照明,设计均配置了调光控制器,照明灯具根据环境照度和工作面照度调节灯具亮度,达到照度要求(可根据适用单位和人员的要求任意设定)｡(2)文物库房照明控制在文物库放置两联智能面板,控制各灯光回路的开关｡可以设置成总开总关､分路控制,无论在哪个位置都能方便对文物库进行本地控制,采用门禁卡和智能开关双重控制,即进门刷卡开灯,出门刷卡关灯｡当出现安防､火灾报警时,根据需要系统会自动强制开启或关闭部分灯光回路,极大地提高了建筑的安全性｡(3)楼梯､走廊等公共区域控制国家博物馆大楼的大堂､走廊､楼梯间等公共区域的照明由设备监控中心统一控制｡控制方式包括:日常定时开关控制､特殊节假日时钟控制,分楼层控制､分区域控制､间隔开关控制､照度的控制等,以及各种组合方式,以达到业主的使用要求和先进智能控制系统高集成性和优化性｡照明监控软件采用进口的WINSWITCH控制平台,该软件由欧洲某公司专为EIB系统开发研制,具有友善的操作界面,支持全中文汉字输入显示的优势功能(见图13)｡3.系统联动控制国家博物馆项目为应对该项目高要求的安全性能,智能照明系统在最大程度上满足了安防系统和消防系统的要求｡安防系统在报警情况下要求迅速地进行画面切换和摄像机图像追踪,摄像机图像的清晰度直接受到现场照度的限制｡智能照明系统与安防系统的联动轻松解决了这一难题｡安防报警后智能照明系统会根据报警情况实时地点亮该区域的灯光,保证了安全性,同时又解决了正在状态下低照度可以节能的问题｡消防报警状态下系统会自动点亮该区域的应急照明,保证应急状态的安全性,帮助人员撤离逃生｡同时该照明可以接入正常照明状态,这样既保证了消防情况下的安全性要求,同时也满足了正常照明状态下的照明控制要求｡在国家博物馆的智能照明监控系统中,配置了OPC-server开放式协议,不需要对软件进行二次开发,就能使整个KNX/EIB控制系统会通过OPC服务与BMS系统进行通讯,方便EIB系统集成到更高层的楼宇管理系统中去,使得EIB系统能够被更高层的控制平台集成监控｡楼宇自控系统可直接监控EIB系统,也可通过以太网监控EIB系统｡KNX/EIB在智能建筑中的应用充分发挥了智能控制系统在控制和节能方面的优势,通过对照明设备的控制,融合亮度控制､定时控制､集中控制､环境控制等各种智能控制的优势功能,为节能应用提供了高端的控制方式和友谊的节能效果,符合了国家对新建建筑节能要求的政策,也为为绿色生态的建筑目的提供了保证｡项目前期的投资在短期内会得到明显的回报,节能的效果有目共睹,而此产品在国家博物馆的应用也是KNX/EIB智能系统在控制和节能领域的典型应用,也节能项目提供了示范与标杆,在目前全球能源紧缺的环境中,节能环保是大家共同追求的目标,建议在节能方面选择KNX/EIB会收到非常有效的效果｡参考文献：[1] 梁文欣.酒店中C-Bus智能照明控制系统的应用方案[J]. 职业时空. 2010(05)[2] 朱则刚.智能照明“照亮”未来生活的每个角落[J]. 电子技术. 2007(06)[3] 刘剑,缪兴.开关量智能照明系统在工程中的运用[J]. 光源与照明. 2006(02)[4] 谭伟,王娜,李锋博,赵学风,李世翠.智能照明实验系统的设计与实施[J]. 光源与照明. 2006(03)。

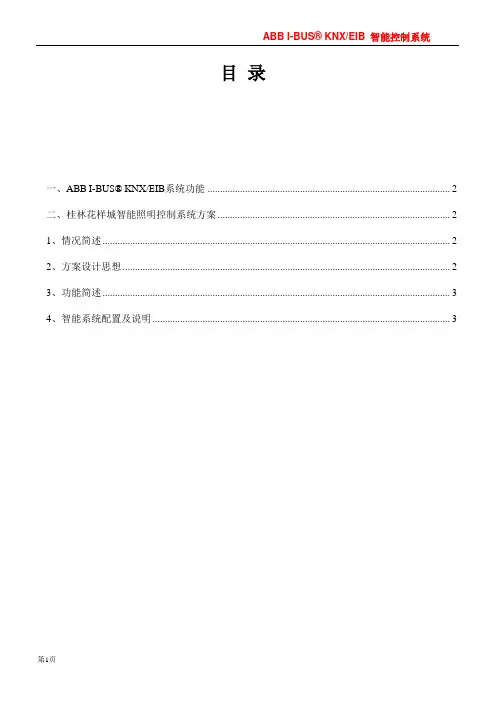

目录一、ABB I-BUS®KNX/EIB系统功能 (2)二、桂林花样城智能照明控制系统方案 (2)1、情况简述 (2)2、方案设计思想 (2)3、功能简述 (3)4、智能系统配置及说明 (3)一、ABB I-BUS ® KNX/EIB系统功能随着现代建筑科学技术的不断进步和发展，以及人们物质文化和精神生活水平的迅速提高，人们对于照明的要求越来越高他们已不仅仅满足于传统照明设计提供的照明效果，更希望在一个舒适、明亮、灵活、高效的照明环境中工作和生活。

除此之外，随着创建节约型社会，我国对建筑节能的要求也越来越高，而在我国的能源消耗结构比例中，照明大约占了２０％，办公建筑在这其中又占了相当大的比例。

因此在当前我国对建筑节能要求越来越高的发展趋势下，公用建筑的照明节能就显得尤为重要。

ABB I-BUS® KNX/EIB智能灯光控制系统作为现代化办公大楼智能化系统一个有机组成部分，除了足够的工作照明，营造一个舒适的视觉环境，使员工在其中工作保持心情舒畅，提高办公效率，更实现了办公建筑节能和高效管理的目的。

二、桂林花样城智能照明控制系统方案1、情况简述本项目选用ABB I-BUS® KNX/EIB 智能控制系统作为智能照明控制系统，包括BF~5F的车库、百货1区、百货2区、内街A区、内街B区、内街C区的灯光控制、场景设置等，在其电气设计中预留足够的扩展回路，如果需要扩展功能或控制回路只需要添加模块即可。

2、方案设计思想实用性——充分满足智能化控制的各种要求；可靠性——规范化设计、选型，备用线缆、后备电源；先进性——充分发挥德国ABB公司EIB 总线系统最新技术及产品优势；安全性——系统的分布式结构保证各个部分安全独立地运行；即系统内的某一设备或某一线路出现故障，不影响其他设备和整个系统的正常运行。

灵活性——系统硬件及软件易于改变与扩展；易维护性——采用集中DIN 导轨式安装，连线方便，拓展性强。

EIB系统EIB，European Installation Bus，欧洲安装总线，在亚洲称为电气安装总线（Electrical Installation Bus），是电气布线领域使用范围最广的行业规范和产品标准。

EIB标准的制定，不仅提高了人们的生活水准，更标志着多家产品的兼容性和新旧产品的兼容性，使得用户在使用时更加方便。

在EIB电气安装总线的标准上，ABB开发出一套自动开关、控制及监控系统——ABB i-bus EIB智能安装系统。

系统的所有功能都通过一条总线来控制，可以完成照明、电动百叶窗、供暖系统和空调系统控制、负荷管理、指示、信号、操作控制及安保监控。

该系统也可以与建筑设施管理系统的其他系统相连接，应用范围非常广泛，适用于展览馆、银行、商业及工业大厦、体育馆、博物馆、飞机场等不同的建筑。

系统的优势采用ABB i-bus EIB的电器安装系统有以下优势。

● 低成本运行ABB i-bus系统全部元件都通过一条总线连接，所有元件都可以相互交流信息。

用户可以根据实际需要将系统调节到最佳控制状态，从而达到降低运行成本的目的。

● 节省了设计和安装时间ABB i-bus系统只需铺设少许的电缆就可以构建一个完整的系统，可节省大量设计和安装的时间和精力。

● 广泛的适用性用户在使用ABB i-bus智能安装系统时，如果想改变操作或功能，不必去改动布线，只需重新安排或补充总线元件、传感器和驱动器，就可以实现新的功能。

● 易安装、易使用、易维护● 具有可扩展性和兼容性ABB i-bus系统把所有的元件方便地连接在总线上，扩展时只需把增加的元件和总线简单地连接起来，免除了所有复杂的额外接线。

此外，系统向上的兼容性使得系统可以与建筑设施的其他管理系统相连接。

ABB i-bus遵循EIB共同的标准，不同厂商的产品也可以应用于同一系统。

● 有效地节约能源● 智能化的管理系统ABB i-bus智能安装系统可记录并统计系统中设备的使用状况、时间及寿命。

ABB智能照明系统在智能建筑中的应用摘要：智能化已经成为当今建筑发展的主流技术，涵盖从空调系统、消防系统到安全防范系统以及完善的计算机网络和通信系统。

但是长期以来，智能照明在国内一直被忽视，大多数建筑物仍然沿用传统的照明控制方式，部分智能大厦采用楼宇自控（BA）系统来监控照明，但也只能实现简单的区域照明和定时开关功能。

相比之下，智能照明系统体现出强大的优越性，它在智能建筑中的应用越来越广泛。

关键词：ABB 智能照明系统智能建筑应用1 智能照明系统在智能建筑中的应用效果智能化已经成为当今建筑发展的主流技术，涵盖从空调系统、消防系统到安全防范系统以及完善的计算机网络和通信系统。

但是长期以来，智能照明在国内一直被忽视，大多数建筑物仍然沿用传统的照明控制方式，部分智能大厦采用楼宇自控（BA）系统来监控照明，但也只能实现简单的区域照明和定时开关功能。

相比之下，智能照明系统体现出强大的优越性，它在智能建筑中的应用越来越广泛。

智能照明系统在智能建筑中的应用效果如下：(1)实现照明控制智能化。

采用智能照明控制系统，可以使照明系统工作在全自动状态，系统将按先设定的若干基本状态进行工作，这些状态会按预先设定的时间相互自动地切换。

例如，当一个工作日结束后，系统将自动进入晚上的工作状态，自动并极其缓慢地调暗各区域的灯光，同时系统的移动探测功能也将自动生效，将无人区域的灯自动关闭，并将有人区域的灯光调至最合适的亮度。

此外，还可以通过编程随意改变各区域的光照度，以适应各种场合的不同场景要求。

智能照明可将照度自动调整到工作最合适的水平。

例如，在靠近窗户等自然采光较好的场所，系统会很好地利用自然光照明，调节到最合适的水平。

当天气发生变化时，系统仍能自动将照度调节到最合适的水平。

总之，无论在什么场所或天气如何变化，系统均能保证室内照度维持在预先设定的水平。

(2)改善工作环境，提高工作效率。

传统照明系统中，配有传统镇流器的日光灯以100Hz的频率闪动，这种频闪使工作人员头脑发胀、眼睛疲劳，降低了工作效率。

ABB i-bus® EIB智能型安装系统介绍大型超市和办公楼及现代化的地下车库环境日趋复杂及要求的品质不断提高，正促使传统的电气电缆铺设方式转向智能、灵活的方式，在此背景下，ABB i-bus EIB智能型安装系统应运而生。

智能安装系统轻而易举地解决了传统电缆所无法解决的问题，此系统利用一条双绞线代替传统种类繁多的普通电缆，同时保证所用控制、检查功能及命令的能够顺利执行。

EIB系统使照明、调光、百叶窗、场景控制、用电负荷控制、安保、供热系统实现智能化，并成为一个完整的总线系统，可依据外部环境的变化自动调节总线中设备的状态，达到安全、节能、人性化的效果，并能在今后的使用中根据用户的要求增加或修改系统的功能，方法是连接计算机重新编程，而无须重新铺设电缆，真正成为灵活的电气安装系统，这是传统的电缆铺设方式所无法做到的。

EIB系统已被成功地运用于各种场合如工厂、会展中心、酒店、办公楼、大型超市、机场、医院、别墅等。

ABB的EIB系统既是一个面向使用者、体现个性的系统又是一个面向管理者的系统，使用者可根据个人的喜好任意修改系统的功能，达到自己所需要的效果，并可通过操作传感器(如按钮开关等)来控制系统的动作；另一方面，ABB的EIB系统还提供WINSWITCH软件平台，管理者(如小区物业中心、大楼管理中心、车库管理处等)将安装此套软件的计算机连接至EIB系统即可对EIB系统进行控制并进行管理，从而达到集中管理的功能。

EIB系统在欧洲被称为European Installation Bus,即欧洲安装总线。

在亚洲则是指Electrical Installation Bus,即电器安装总线。

这三个字母在电器布线领域，甚至在整个经济领域中都有着特殊的地位。

1990年5月8日，由110多个电器制造商联合成立了European Installation Bus Association,即EIBA，欧洲安装总线协会，总部设在布鲁塞尔。

ABB i-bus EIB别墅智能家居控制系统方案一、 ABB i—bus EIB产品简介阿西亚.布朗.勃法瑞(中国）有限公司，简称ABB公司，是一家专业大型电气公司，其i－bus智能控制系统已在全世界的各种建筑领域中成熟使用了近20年，自1998年进入中国市场以来，在广州国宾馆别墅、上海春天花园别墅、上海市政协大楼、上海黄浦区政府办公大楼、厦门国际会展中心、大连现代博物馆、上海新国际博览中心、浙江省人民大会堂等项目中已得到正式使用.i－bus智能安装系统主要功能为灯光控制、窗帘控制、安全防范、AV设备及HVAC设备控制等，可对灯光进行各种控制如：开关控制、调光控制、分散集中控制、远程控制、延时控制、定时控制、光线感测控制、红外线遥控、移动感测控制、与其他设备系统的联动控制等,控制方式方便、灵活、易于修改、易于操作、易于维护。

针对别墅的特点，参照i－bus系统在其他项目中的成功经验，我们提出一套采用i－bus智能家居控制系统，实现别墅智能家居控制的解决方案。

二、 i-bus控制系统的特点•整个系统只须一条i－bus总线,没有大量的电缆附设和繁杂的控制设计。

•控制模块安装在原有的强电箱内，可与微型断路器同装于照明箱中。

•现场控制面板只需一条i－bus总线进行连接，采用24V安全低电压供电方式，安全可靠，操作方便.•功能修改、控制修改方便灵活,只需仅做小的程序调整，不须现场重新布线就可以实现。

•节约能源，提高效率。

通过时钟,光线控制设定,自动运行到最佳状态，合理节约能源，方便管理和维护.•所有控制模块均为模数化产品，采用标准35mm导轨安装方式。

•所有现场控制面板及移动感应器均采用标准86盒墙装方式，施工简单，并且不同的面板及移动感应器可随时互换，控制功能变更方便。

•驱动器安装体积小，可安装在照明箱中,无需定制特殊箱体，尤其适合于别墅安装空间小的环境。

•现场控制面板（Triton面板）可现场记忆场景，随时可对场景控制效果进行调整。
